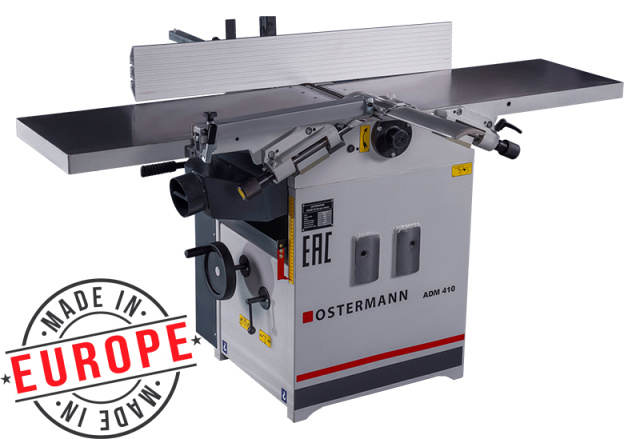

Европа
Длина фуговальных столов: 1500; 1800 мм
Ширина обработки: 320; 410 мм
Мощность: 3; 4 кВт
Тип ножевого вала:
трехножевой; четырехножевой
Вес: 250; 390 кг
• Чугунные литые столы
• Откидная защита ножевого вала
• Толщина обработки 225 мм
НАЗНАЧЕНИЕ:
Предназначен для прямолинейного одностороннего строгания пласти и кромок заготовок с целью получения базовой поверхности для дальнейшей обработки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.
СХЕМЫ ОБРАБОТКИ:
 |  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

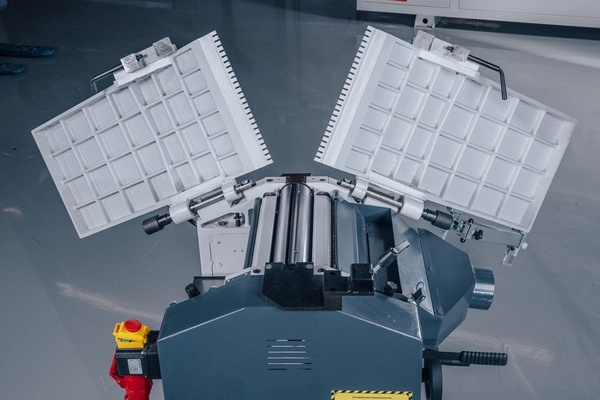

| | СИСТЕМА ОТКИДЫВАНИЯ СТОЛОВ Удобное и быстрое поднятие столов трансформирует станок из фуговального в рейсмусовый. |
| | ЛИТЫЕ ЧУГУННЫЕ СТОЛЫ Литые шлифованные чугунные столы с ребрами жесткости отлично гасят вибрацию и служат надежной базой для заготовки. Удаление стружки через круглое эксгаустерное отверстие: |

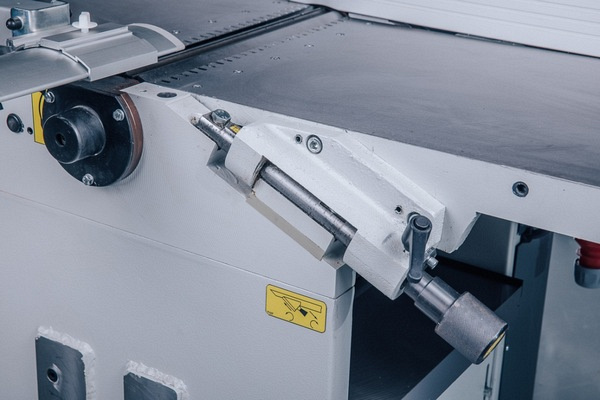

| | РЕГУЛИРОВКА СТОЛА Выставление на нужную глубину строгания путем вращения рукоятки. Жесткая фиксация заданного размера. |

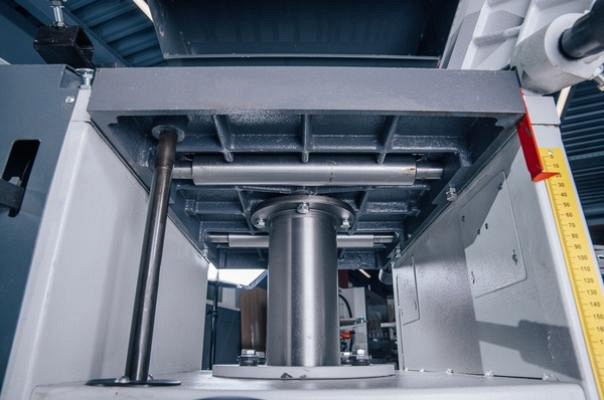

| | РЕЙСМУСОВЫЙ УЗЕЛ Выставление на толщину обработки с помощью маховика по линейке. Фиксация стола с помощью рычага. Ролики в столе (модель ADM 410) обеспечивают легкое скольжение заготовки и имеют регулировку по высоте вылета. Чугунный рейсмусовый стол с ребрами жесткости перемещается с помощью массивной центральной опоры. Для дополнительной жесткости стола установлена стальная опора. |
| | ВАЛЬЦЫ ПОДАЧИ Подача заготовки при помощи рифленого вала с косыми насечками. На выходе гладкий стальной вал. Когтевая защита предотвращает выброс заготовки. |

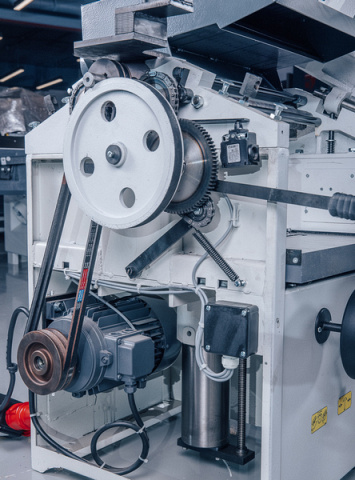

| | ПРИВОД ПОДАЧИ РЕЙСМУСОВОГО УЗЛА Осуществляется посредством зубчатой и цепной передачи. При работе на фуговальном узле привод вальцов отключается посредством рычага. |

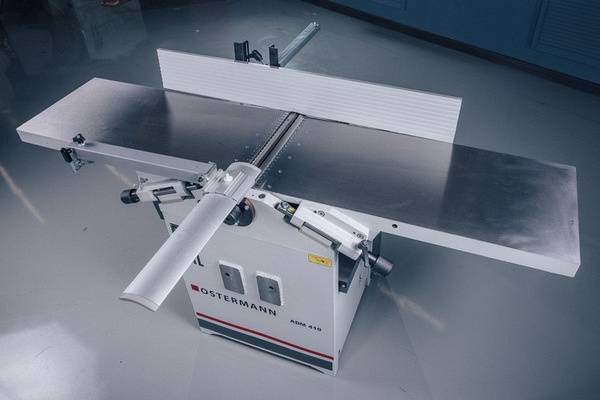

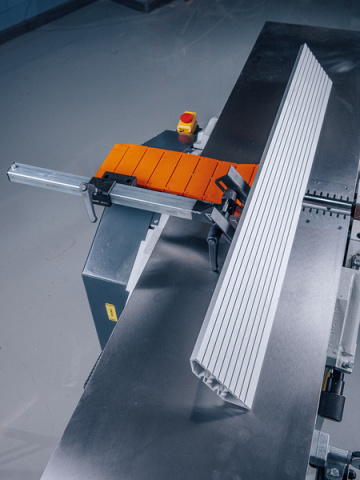

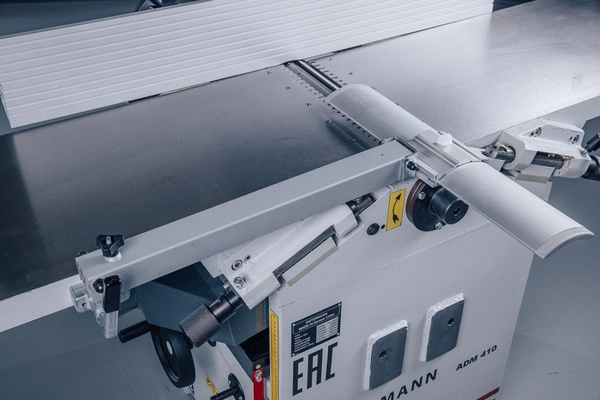

| | НАПРАВЛЯЮЩАЯ ЛИНЕЙКА Алюминиевая направляющая линейка длиной 1100мм является хорошей базой при обработке. Наклон до 45° позволяет снимать фаску под нужным углом. Гибкая защита закрывает ножевой вал за линейкой, что делает работу на станке еще более безопасной – норматив СЕ. |
| | ОТКИДНАЯ ЗАЩИТА НОЖЕВОГО ВАЛА Надежно закрывает вал и жестко фиксируется, что обеспечивает безопасность работы оператора. Соответствует нормам безопасности СЕ. |

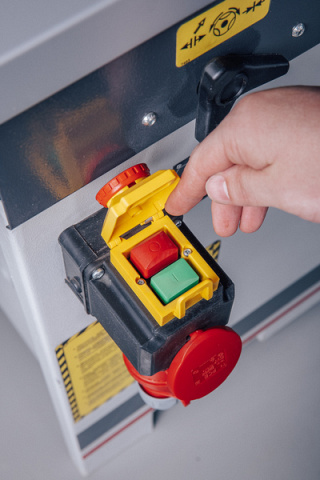

| | КНОПКИ ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ Расположены на передней части станка. Электрокомпоненты ведущего австрийского производителя – компании РСЕ ELECTRIC. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | СВЕРЛИЛЬНО-ПАЗОВАЛЬНОЕ УСТРОЙСТВО Опционально станок можно оснастить сверлильно-пазовальным устройством и использовать как 3-х операционный. База для установки сверлильно-пазовального устройства подготовлена на станке, поэтому дооснащение возможно в любое время. |
КОМПЛЕКТУЮЩИЕ:
В производстве используются комплектующие ведущих мировых производителей, что позволяет держать качество изготавливаемого оборудования на самом высшем уровне.
| | РЕДУКТОРЫ |
| | ЭЛЕКТРОКОМПОНЕНТЫ |
| | ПЕРЕКЛЮЧАТЕЛИ |
| | ИНСТРУМЕНТ |
| | ОСНАСТКА |
