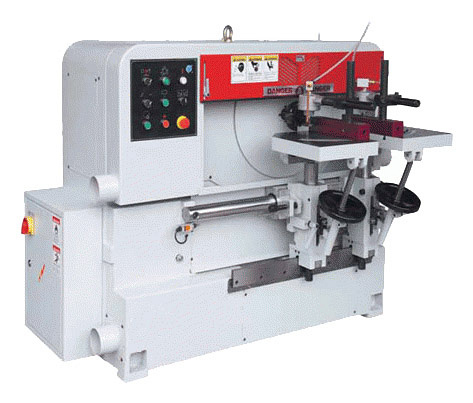

Шипорезный станок для овального шипа YRT-115

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
QUADRO
Тайвань
Модели серии:
YRT-115

Управление станком: механическое

Скорость вращения шпинделя:

6000 об/мин

Суммарная мощность: 4,5 кВт

Вес: 1100 кг

Преимущества
  • 2 рабочих стола для достижения высокой производительности
  • Производительность до 12 изделий в минуту
  • Фреза «24Т» в комплекте
  • Антискольный цикл работы
  • Удобная регулировка глубины и ширины шипа
  • Наклон столов на 20°
  • Удобная регулировка положения шипа (под любым углом от 0 до 45°)
  • Скорость перемещения столов может быть отрегулирована

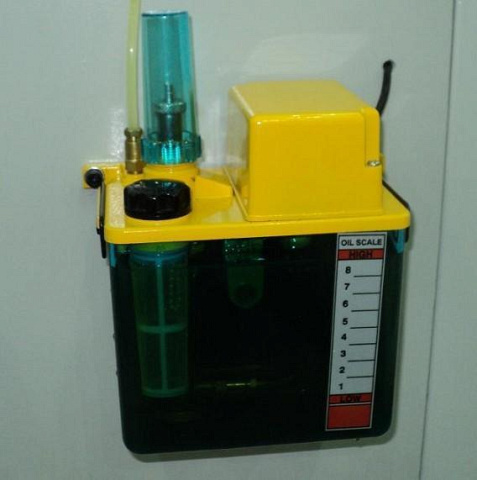

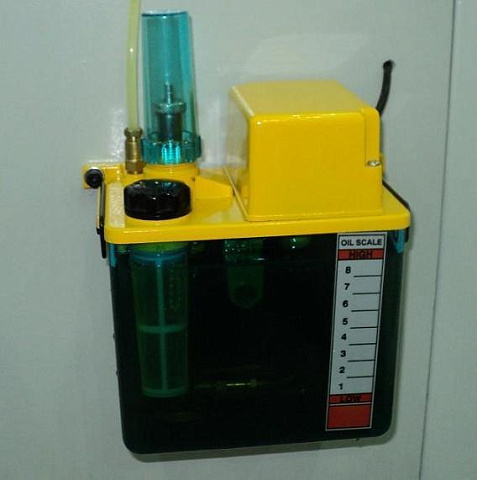

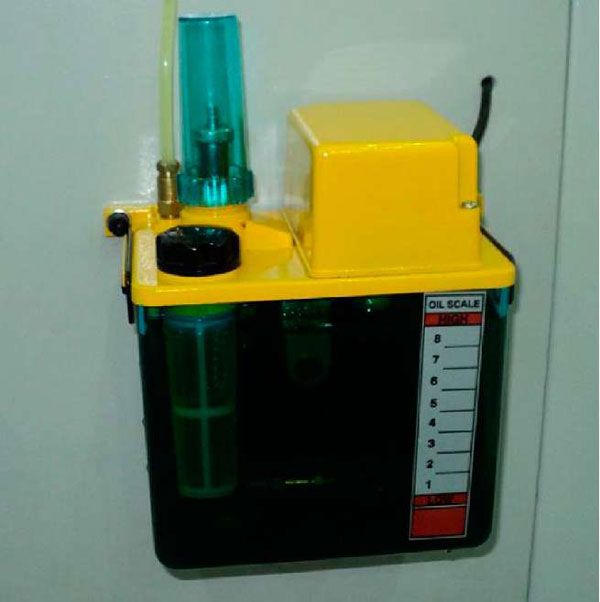

  • Централизованная система смазки
  • Регулировки вынесены на центральную панель управления
  • Изготовление всех типов шипов
  • На столах упорные линейки
  • Регулировка скорости подачи стола позволяет работать с любыми породами древесины
Назначение

Автоматический шипорезный станок для фрезерования овального и круглого шипа. Станок позволяет изготовить все типы мебельного шипа в любой плоскости. Регулировка движения шпинделя осуществляется механически и занимает несколько секунд.

Станок предназначен для зарезки скругленных шипов всех видов с любыми наклонами по оси шипа, даже вертикальные шипы под углом 90°.


Область применения

Применяется в производстве для изготовления стульев, детских кроваток и других изделий, где используется овальный шип.

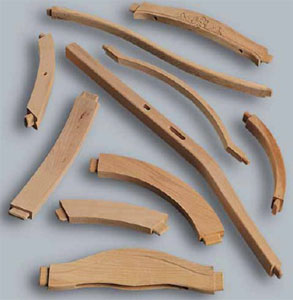

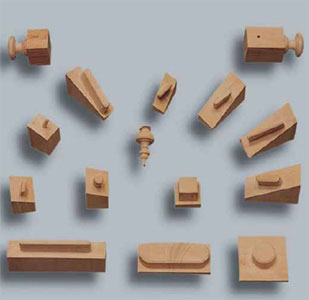

Получаемые изделия

Схемы обработки
Конструктивные особенности

Три направления шипа: от горизонтального до вертикального (на 90°) могут быть быстро и удобно заданы с помощью перемещения позиционирующего диска. На рисунке положения: А — горизонтальный шип, В — под углом 45°, С — вертикальный шип.

  • Идеальна для работы с твердыми породами древесины;
  • Отсутствие сколов на шипе;
  • Низкий шум;
  • Увеличенный срок службы до 120 дней (обычные фрезы необходимо затачивать через 6 — 7 дней);
  • Быстрое удаление стружки из зоны резания для повышения качества обработки.

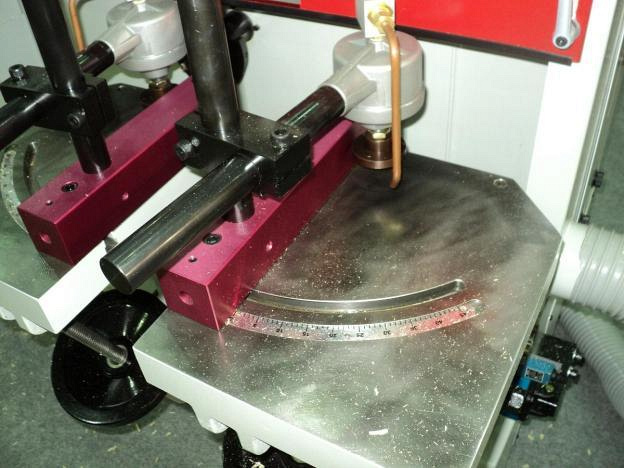

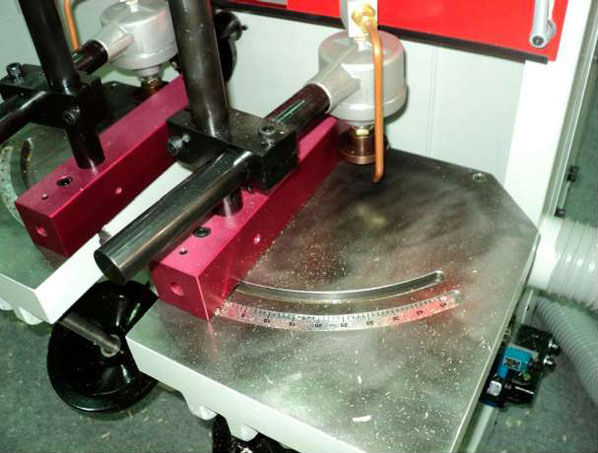

Упорные линейки на столах имеют возможность поворота на 45° для зарезки шипа под углом в горизонтальной плоскости. Настройка упорных линеек осуществляется по угловой шкале.

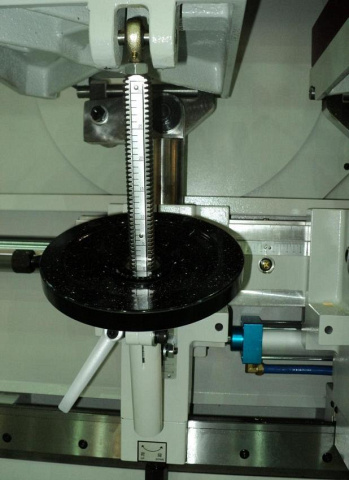

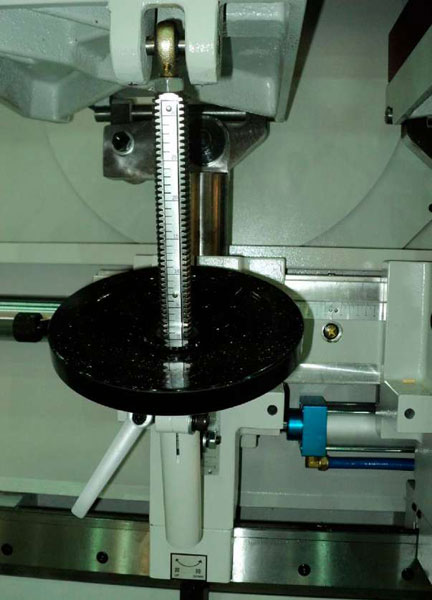

Наклон столов в вертикальной плоскости осуществляется с помощью вращения маховика. Нужный угол определяется по угловой шкале.

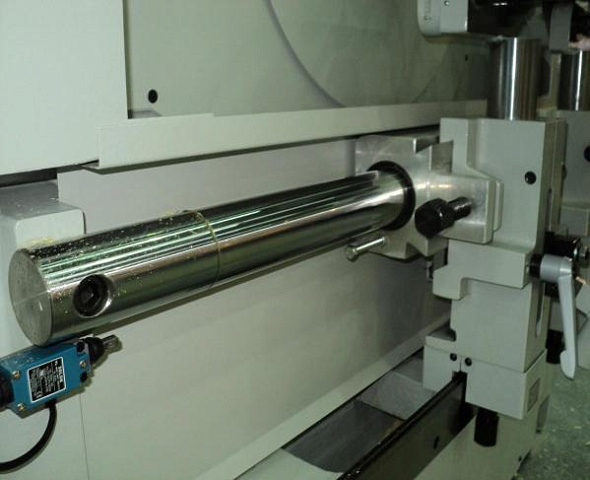

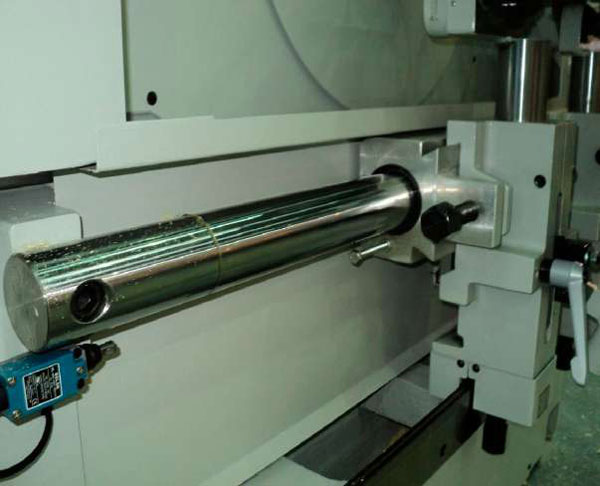

Столы перемещаются по массивной закаленной цилиндрической направляющей.

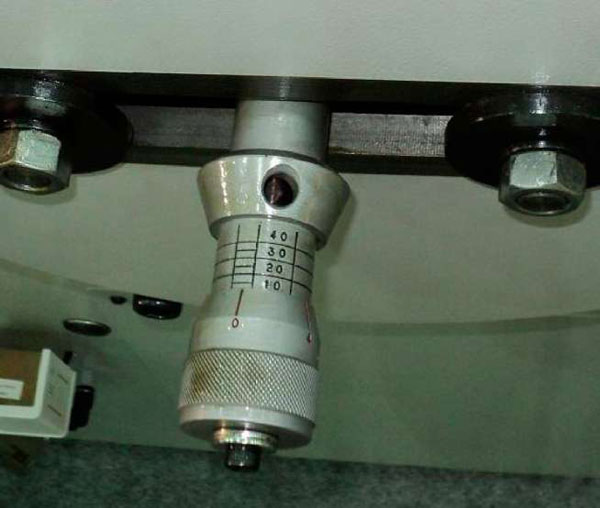

Удобная регулировка глубины шипа.

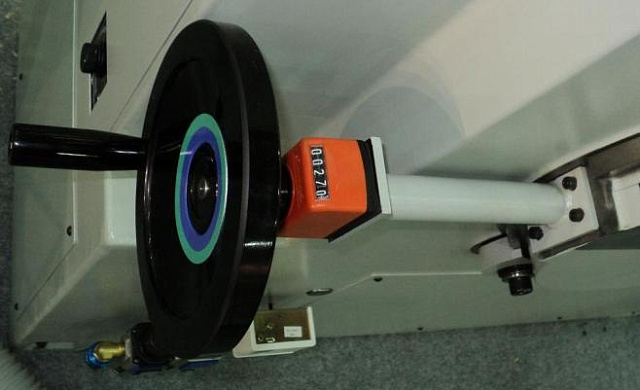

Удобная регулировка ширины шипа по цифровому счетчику.

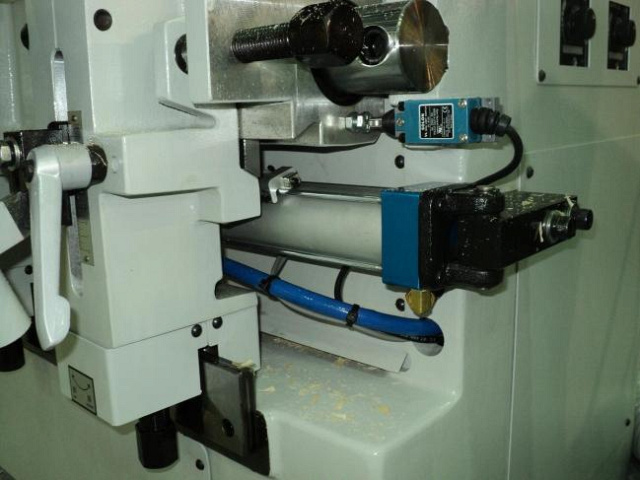

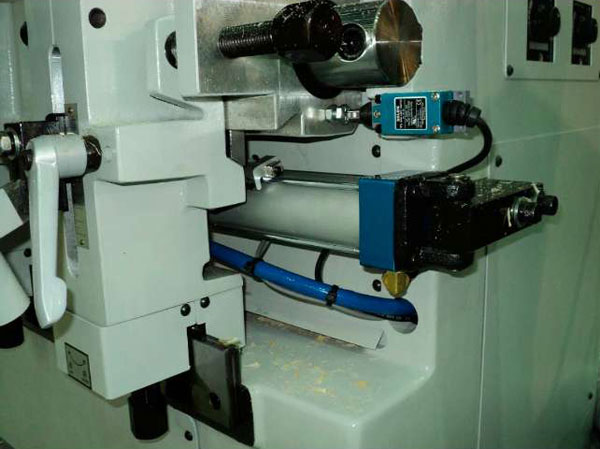

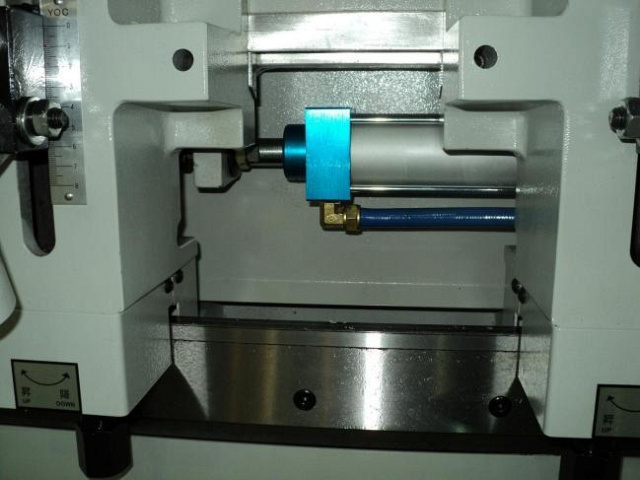

Перемещение столов при помощи гидроцилиндра. Позволяет обеспечивать равномерную, плавную, без рывков подачу даже при обработке твердых пород древесины.

Комплектация
Стандартная
Дополнительная
