Бесцентровые шлифовальные станки
6 товаров
Диапазон шлифуемых Ø: 1 - 40 мм
Гидродинамические подшипники шпинделя
Бесступенчатая регулировка скорости вращения подающего круга:
0 - 320 об/мин
Мин. подача круга: 0,001 мм
Угол поворота подающего круга: +5° ⁓ -3°
С ЧПУ
Диапазон шлифуемых Ø: 1 - 60 мм
Гидродинамические подшипники шпинделя
Бесступенчатая регулировка скорости вращения подающего круга:
0 - 250 об/мин
Мин. подача круга: 0,001 мм
Угол поворота подающего круга: +6° ⁓ -6°
Без ЧПУ
Диапазон шлифуемых Ø: 1 - 100 мм
Гидродинамические подшипники шпинделя
Бесступенчатая регулировка скорости вращения подающего круга:
0 - 310 об/мин
Мин. подача круга: 0,001 мм
Угол поворота подающего круга: +5° ⁓ -5°
Без ЧПУ
Диапазон шлифуемых Ø: 1 - 60 мм
Гидродинамические подшипники шпинделя
Бесступенчатая регулировка скорости вращения подающего круга:
0 - 250 об/мин
Мин. подача круга: 0,001 мм
Угол поворота подающего круга: +3° ⁓ -5°
C ЧПУ
Диапазон шлифуемых Ø: 1 - 40 мм
Гидродинамические подшипники шпинделя
Бесступенчатая регулировка скорости вращения подающего круга:
0 - 320 об/мин
Мин. подача круга: 0,001 мм
Угол поворота подающего круга: +5° ⁓ -3°
С ЧПУ
Диапазон шлифуемых Ø: 5 - 50 мм
Гидродинамические подшипники шпинделя
Бесступенчатая регулировка скорости вращения подающего круга:
20 - 200 об/мин
Мин. подача круга: 0,002 мм
Угол поворота подающего круга: +3° ⁓ -1°
Без ЧПУ
Популярные подборки
Бесцентрово-шлифовальные станки: шлифование без базирования
Обычный круглошлифовальный станок тратит на каждую деталь время установки: зажать в центрах или патроне, выверить, обработать, снять. На партии в тысячи валиков это время становится основным. Бесцентровая схема убирает его полностью. Деталь ничем не закрепляется — она лежит на опорном ноже между двумя кругами: шлифовальный снимает металл, ведущий вращает заготовку и задаёт подачу. Установки и снятия нет вообще: детали подаются одна за другой и выходят обработанными непрерывным потоком.
Почему точность выше, а не ниже
Отсутствие базирования кажется недостатком, но даёт обратный эффект. При зажиме в центрах погрешность самих центров и биение патрона переносятся на деталь — каждая установка вносит свою ошибку. В бесцентровой схеме базой служит сама обрабатываемая поверхность, лежащая на ноже: деталь «самоустанавливается», и разброс размера в партии определяется только настройкой станка. Поэтому на массовом производстве простых тел вращения бесцентровый станок даёт и производительность, и стабильность одновременно. Рабочий диапазон в разделе — диаметры 0,1–40 мм: от тончайших штифтов до валиков среднего размера.
Проходное и врезное шлифование
Схема работает в двух режимах. При проходном (напроход) ведущий круг устанавливается под небольшим углом, и деталь не только вращается, но и сама движется вдоль оси — заготовки идут через станок непрерывной чередой, оператор только подаёт их в зону. Это максимальная производительность, но только для гладких деталей постоянного диаметра: прутка, штифтов, поршневых пальцев. При врезном деталь неподвижна вдоль оси, а шлифовальный круг подаётся поперёк — так обрабатывают ступенчатые детали и участки под буртик, где продольное движение невозможно.
Конструкция и модели

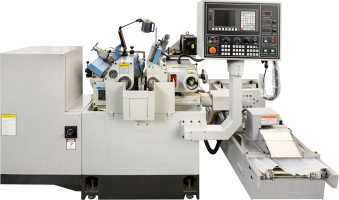

В разделе — станки UNIVEQ серий UCG, в том числе UCG-3015 NC и UCG-4520. Шпиндель выполнен на гидродинамических подшипниках: масляный клин, возникающий на рабочих оборотах, держит вал без металлического контакта, поэтому нет биения и износа, а поверхность детали получается стабильно чистой. Скорость вращения ведущего круга регулируется бесступенчато — ею и задают подачу. Есть исполнения с ЧПУ и без: числовое управление здесь отвечает за автоматизацию цикла и настройку, тогда как сам принцип обработки от него не зависит.
Когда бесцентровый не подходит
Скажем прямо: это станок под серию и под простую геометрию. Для единичных деталей настройка ножа, углов и кругов займёт больше времени, чем обработка, — там выигрывает круглошлифовальный станок. Сложные ступенчатые валы с большим числом переходов тоже удобнее вести в центрах. Бесцентровый оправдан там, где деталей много, они одинаковые и относительно простые — тогда он не имеет конкурентов по производительности.
