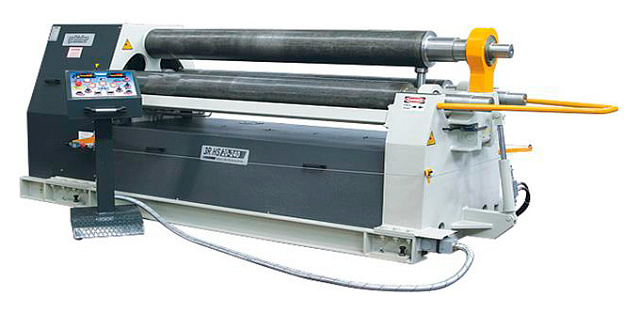

Гидравлические вальцы Sahinler. Серия 3R HS

Гидравлические вальцы Sahinler. Серия 3R HS
  • Производитель: Sahinler

    Страна: Турция

  • Ширина обработки: 2050 - 4100 мм

    Толщина обработки: 2 - 20 мм

    Ø верхнего валка: 210 - 300 мм

    Вес: 4200 - 11 800 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Гидравлические вальцы Sahinler. Серия 3R HS

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Гидравлические вальцы Sahinler. Серия 3R HS

Подобрать аналог

Вы выбрали: Гидравлические вальцы Sahinler. Серия 3R HS

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Трехвалковые гидравлические листогибочные машины 3R HS способны изгибать стальные листы толщиной от 6 мм до 60 мм и шириной от 2050 мм до 4100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

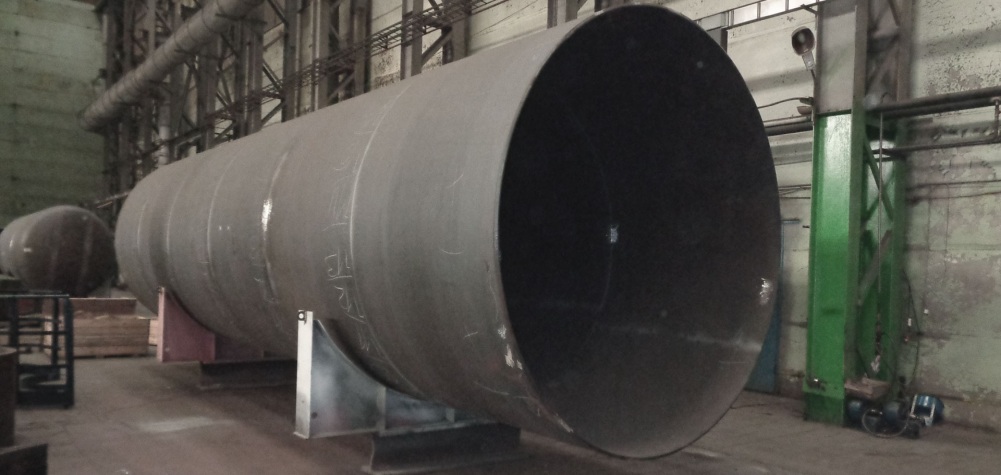

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

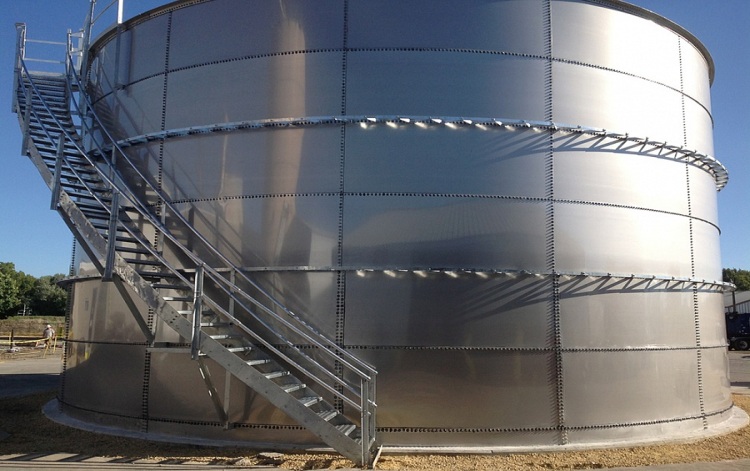

Опоры и емкости различного диаметра.

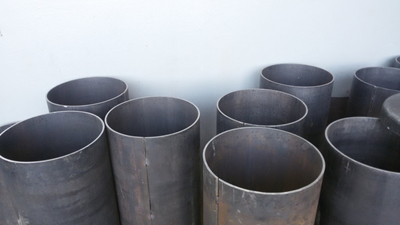

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

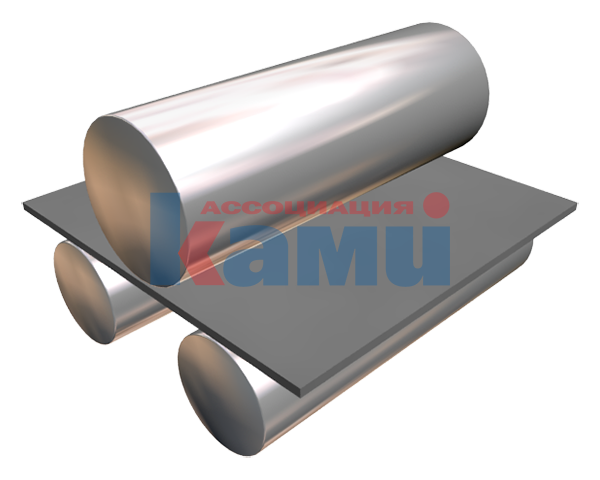

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Одним из самых главных отличий серии 3R HS является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки 3R HS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЗАКАЛЕННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

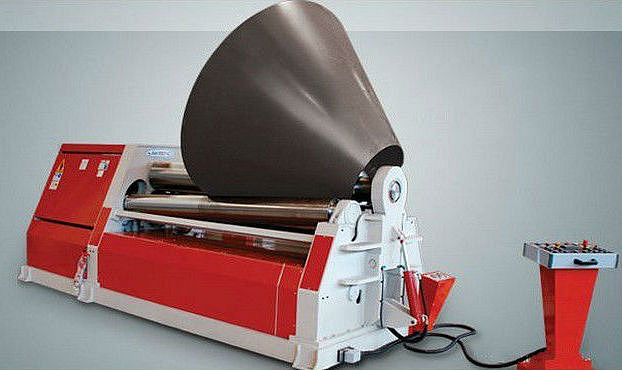

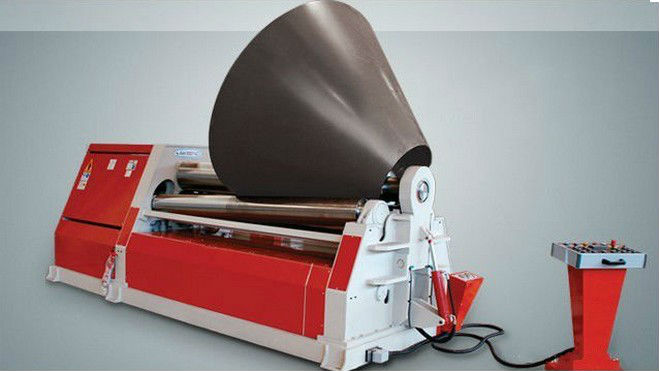

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

ЦИФРОВОЙ ДИСПЛЕЙ

Цифровой дисплей показывает текущее положение боковых валов.

ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

СТОЛ ПОДАЧИ МАТЕРИАЛА

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

ПЛАВНО ИЗМЕНЯЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ВАЛОВ

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.

Модель
3R HS 20-210
3R HS 20-240
3R HS 20-280
3R HS 20-300
3R HS 25-210
3R HS 25-240
3R HS 25-280
3R HS 25-300
3R HS 30-210
3R HS 30-240
3R HS 30-280
3R HS 30-300
3R HS 40-240
3R HS 40-280
3R HS 40-300
Максимальная ширина обработки, мм
2050
2050
2050
2050
2550
2550
2550
2550
3100
3100
3100
3100
4100
4100
4100
Диаметр верхнего валка, мм
210
240
280
300
210
240
280
300
210
240
280
300
240
280
300
Диаметр нижнего валка, мм
190
220
260
280
190
220
260
280
190
220
260
280
220
260
280
Мощность, кВт
7,5
7,5
11
11
7,5
7,5
11
11
7,5
7,5
11
11
7,5
11
11
Габаритные размеры:
Длина, мм
3400
3400
4100
4100
3900
3900
4600
4600
4400
4400
5100
5100
5400
6100
6100
Ширина, мм
1200
1300
1400
1500
1200
1300
1400
1500
1200
1300
1400
1500
1300
1400
1500
Высота, мм
1300
1450
1550
1550
1300
1450
1550
1550
1300
1450
1550
1550
1450
1550
1550
Вес, кг
4200
5060
7600
8100
4570
5670
7720
9100
5205
6600
8370
9900
7600
10 800
11 800
