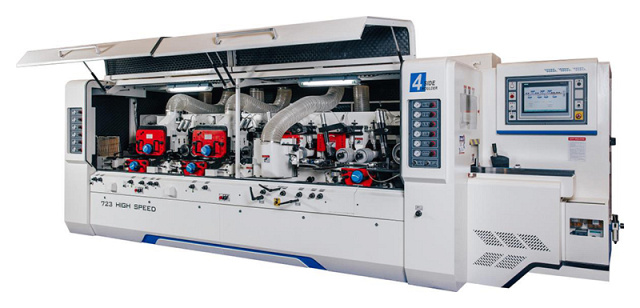

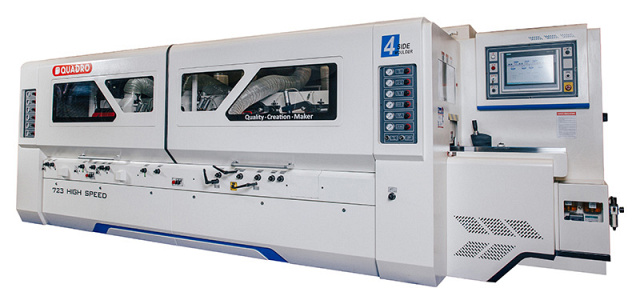

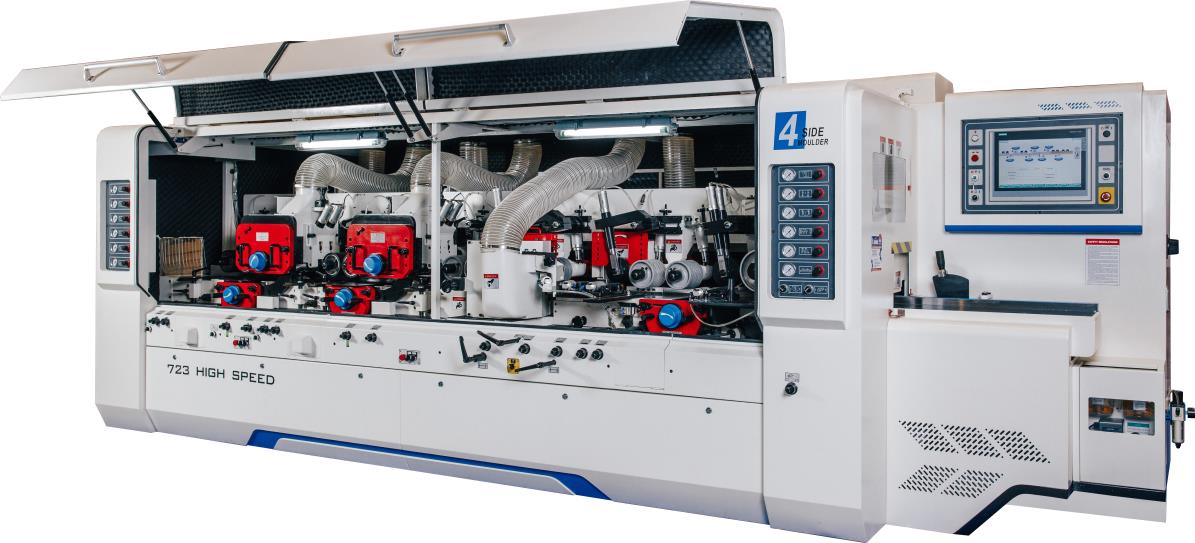

Четырехсторонний продольно-фрезерный станок QUADRO 723 High Speed
Макс. сечение заготовки: 230 х 160 мм
Количество шпинделей: 7 шт.
Скорость подачи: 6 - 60 м/мин
Мощность: 105 кВт
Вес: 11 000 кг
- 3 джоинтера для прямых ножей (5-й, 6-й и 7-й шпиндели)
- 2 джоинтера для профильных ножей (5-й нижний, 6-й верхний шпиндель)
- 5 контропор
- Ø шпинделей: 50 мм
- Автоматическая настройка по ширине и высоте
- Частота вращения шпинделей: 7000 об/мин
- 6 приводных роликов в столе
Предназначен для выполнения широкого спектра высокоточной скоростной обработки заготовок с четырех сторон: от простейшего калибрования до сложного профилирования за один проход с максимальной скоростью до 60 м/мин.
А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

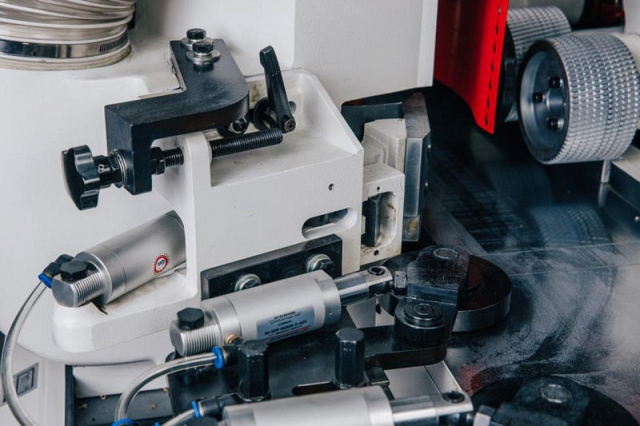

Джоинтер обеспечивают подточку резцов в ножевой головке таким образом, что абсолютно все кромки работают на одной и той же окружности резания. Этим достигается чрезвычайно высокое качество поверхности, обрабатываемой при высокой скорости подачи, а также удлиняется срок службы инструмента. Установлен на 5 и 6 шпинделе.

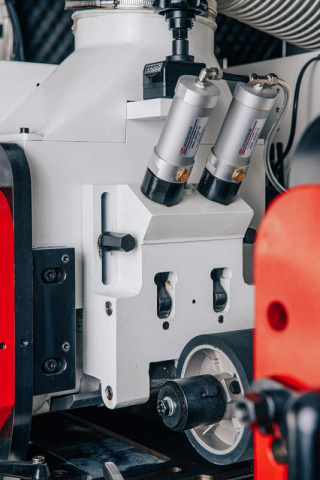

Подача джоинтера к затачиваемому ножу осуществляется пневматически при помощи кнопок управления.
На месте ручных регуляторов по вертикали переднего и заднего верхних шпинделей расположен индуктивный контрольно-измерительный переключатель, который служит для пневматической блокировки / разблокировки направляющих.
При перемещении рукоятки загорается индикатор, пневматический цилиндр разблокирует замок для вертикального перемещения.
При перемещении рукоятки в исходное положение, индикатор выключается, пневматика блокирует замок.

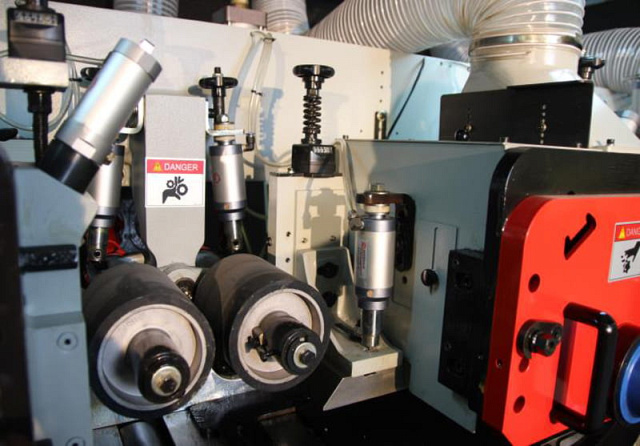

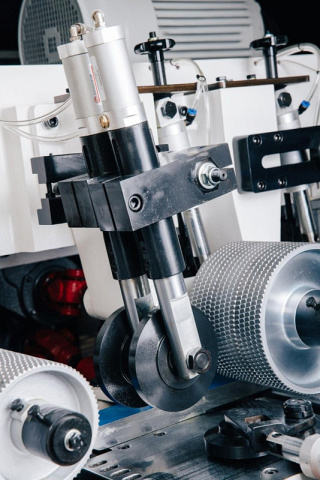

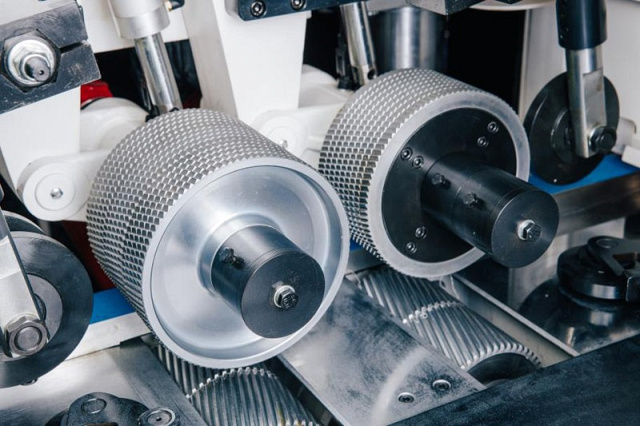

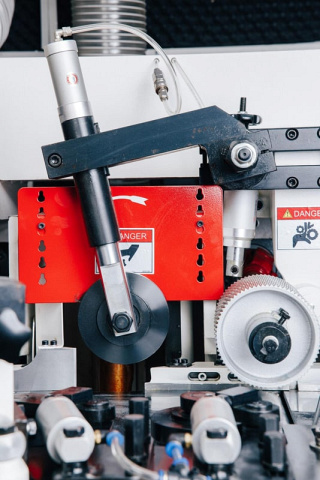

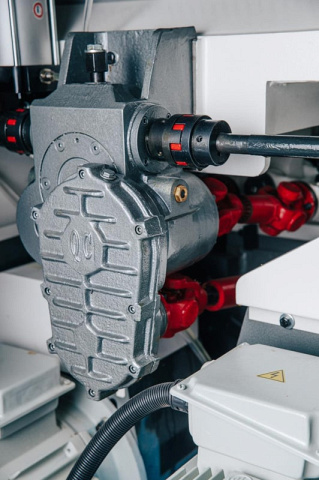

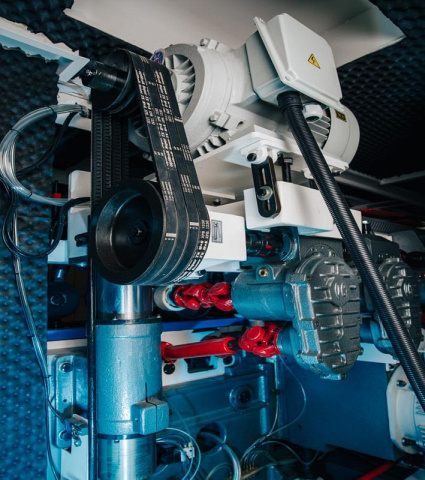

Система фиксации состоит из оптимального количества приводных роликов (на входе диаметром 180 мм), расположенных как в столе, так и над столом. В столе станка расположено 6 приводных роликов (2 рифленых и 4 гладких). Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок.

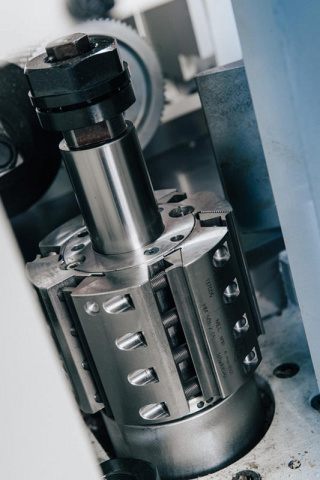

На 5, 6 и 7 шпинделе установлен автоматический джоинтер для прямых ножей. Джоинтер – устройство для доводки заточенных ножей методом прифуговки на шпинделе. Джоинтер подтачивает все ножи, выставляя их на один радиус, без снятия инструмента со шпинделя, что позволяет работать безостановочно на высоких скоростях, получая неизменно отличное качество поверхности. Также использование джоинтера значительно увеличивает интервал работы инструмента до следующей заточки.

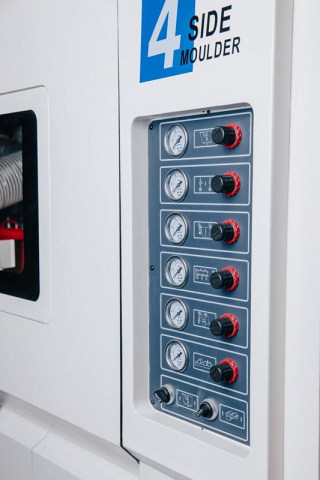

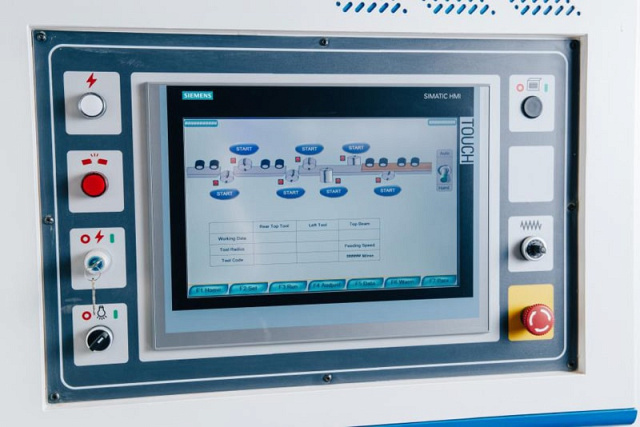

Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики, плиты, боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.
