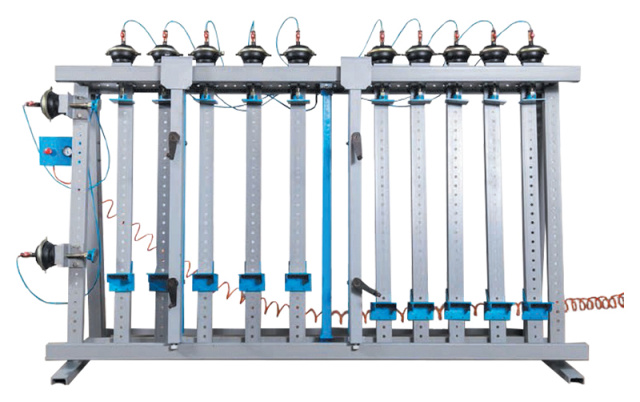

Ваймы пневматические для сборки щитов ВП-1324, ВП-1330
Код(ы)
товара: ДО 314511
Макс. размеры изделия:
3000 x 1300; 2400 x 1300 мм
Макс. толщина заготовки: 100 мм
Вид прижима: пневматический
Вес: 330; 400 кг
Преимущества
- Два откатных винтовых фронтальных прижима
- Индивидуальные вентили для независимого отключения пневмоцилиндров
- Два боковых горизонтальных прижима для сборки каркасных изделий
- Боковой переставляемый упор
- Нижние опорные пятки переставляются с шагом 50 мм
Назначение
Пневматическая вайма для сборки щитов предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса толщиной до 100 мм.
Область применения
Пневматическая вайма для сборки щитов используется на редприятиях и в цехах по производству столярно-строительных изделий, окон, дверей, по изготовлению мебели и других деревообрабатывающих производствах.
Конструктивные особенности

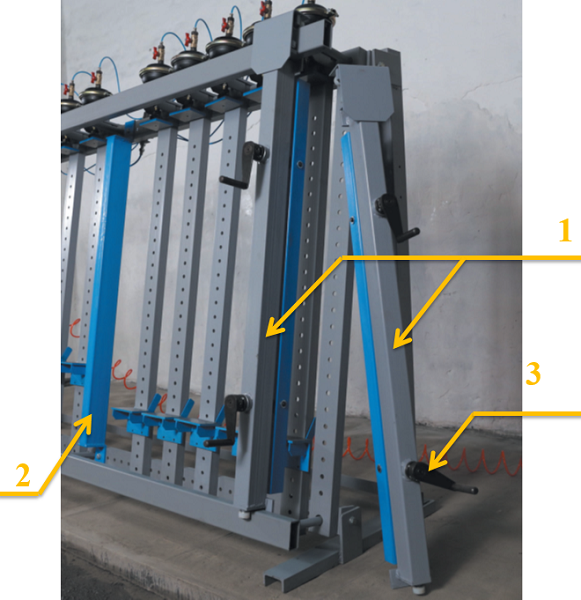

- Два откатных винтовых фронтальных прижима для выравнивания и удержания заготовок (1);
- Боковой переставляемый упор (2). Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм;
- Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные фронтальные прижимы, что важно при склеивании щитов тоньше 30 мм;
- Привод фронтальных прижимов осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным;
- Фронтальные прижимы выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы.

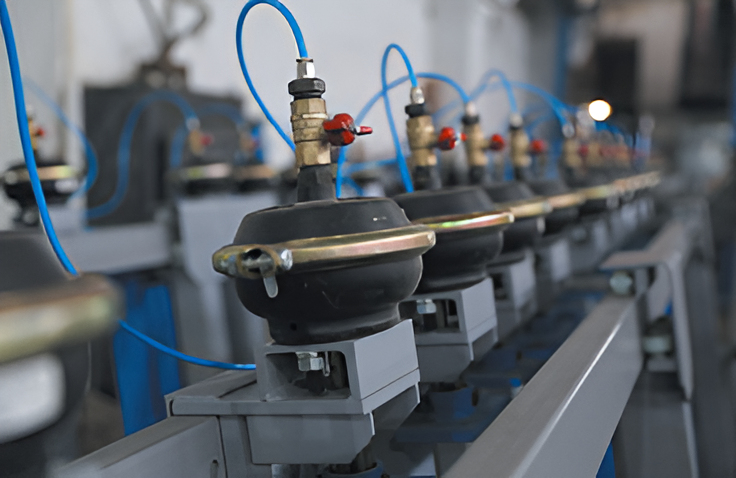

- 10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания;
- Малое расстояние между пневмоприжимами обеспечивает равномерное усилие по всей длине изделия;
- Индивидуальные вентили для независимого отключения пневмоцилиндров.

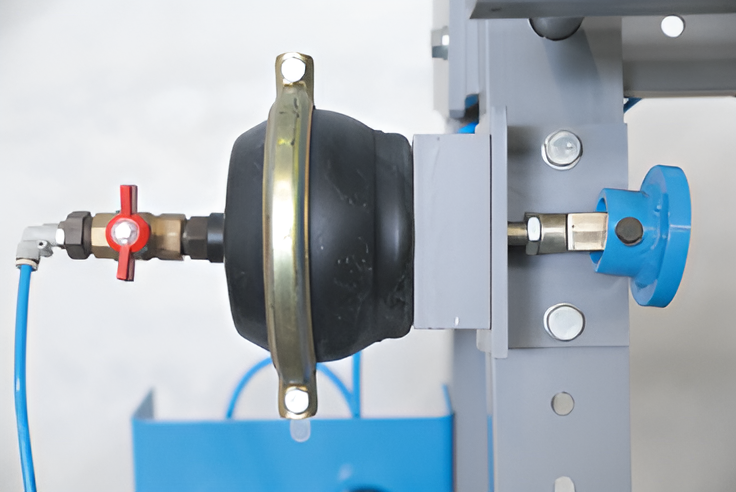

- Два боковых горизонтальных прижима. Наличие прижимов позволяет склеивать каркасные изделия (окна, рамочные конструкции);
- Конструкция выполнена симметрично. Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны.

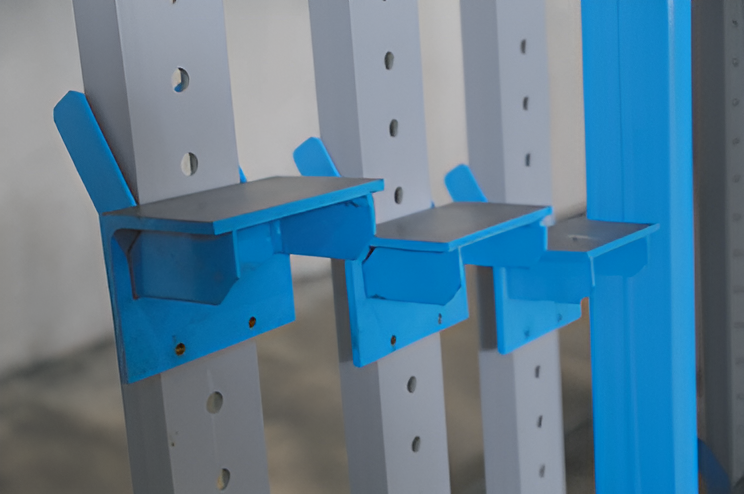

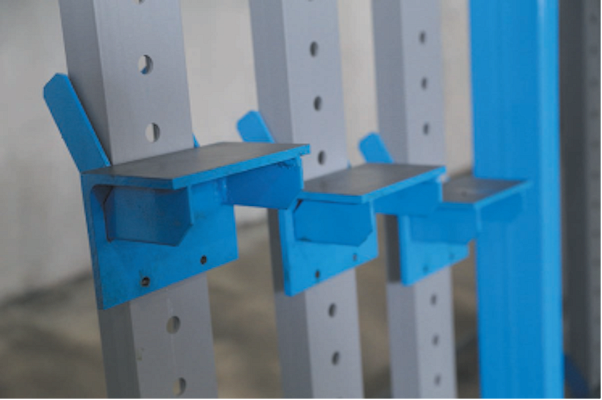

- Нижние опорные пятки фрезерованы, что обеспечивает угол 90º;
- Пятки переставляются с шагом 50 мм.

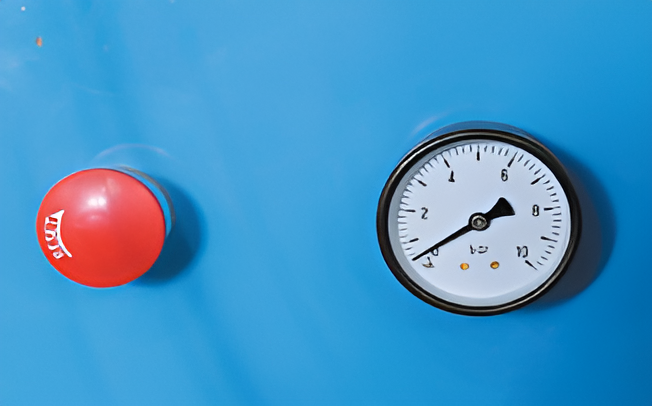

Кнопочный пневмораспределитель облегчает работу. Манометр позволяет визуально контролировать рабочее давление в системе.
