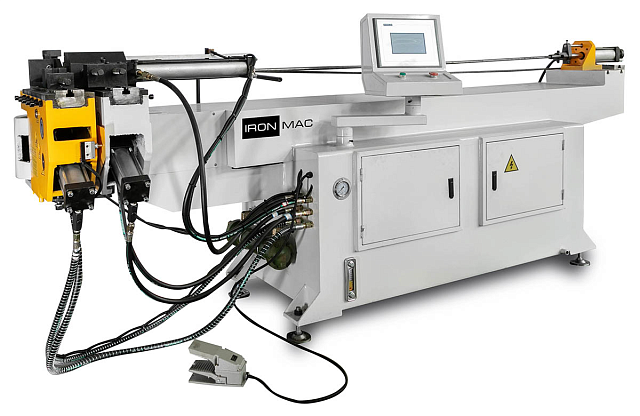

Полуавтоматические трубогибочные станки IRONMAC IB-NC
Автоматическая гибка труб в одной плоскости
Обработка труб Ø 25 - 400 мм
Управление процессом гиба от PLC контроллера
- Плавающая система прижима, по радиусу – отсутствие повреждения поверхности трубы – это технология от ведущих Европейских производителей.
- PLC контроллер для управления углом гиба с памятью на 16 шагов
- Высокая точность гибки (±0,5º), которая сохраняется на весь срок службы оборудования
- Утонение стенки не более 12%.
НАЗНАЧЕНИЕ:
Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как: сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.
Серия IB-NC - это самая простая серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода, а поворот и подача трубы осуществляется вручную.
Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.
Примеры сечений обрабатываемых изделий:
Как правильно выбрать трубогиб, Вы можете узнать из нашей статьи
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Трубогибы применяются в следующих областях промышленности:
- Автомобильная промышленность
- Авиационная промышленность
- Производство мебели (столы, стулья, фурнитура и т. д.)
- Спортивный инвентарь
- Производство полотенцесушителей и многие другие направления.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

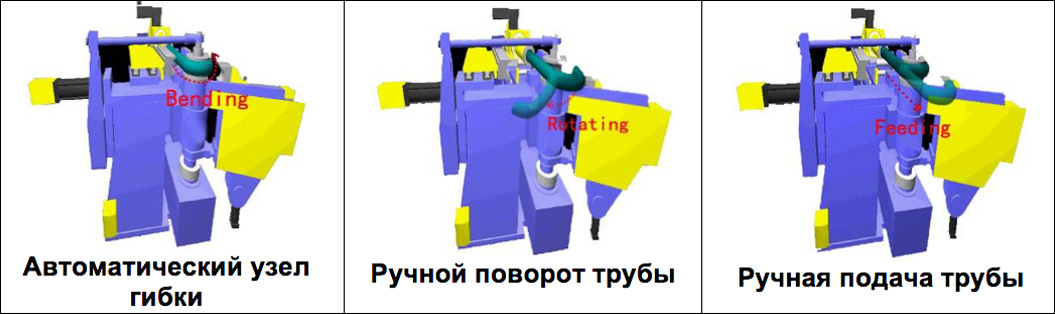

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

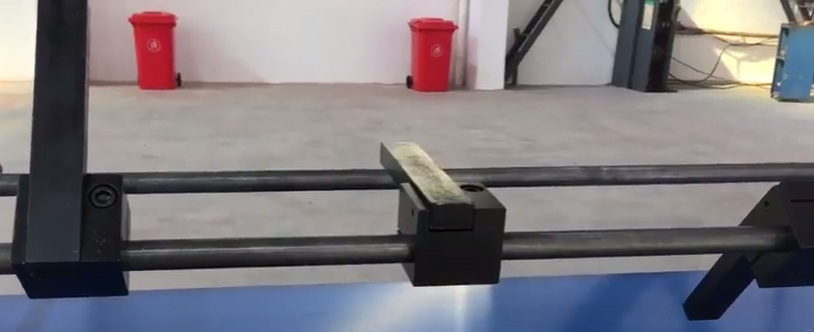

![]() | Отмер заготовки Оборудование оснащено линейкой с упорами для удобного отмера расстояния до следующего гиба. |
![]() | Управление гибочным узлом осуществляется через PLC контроллер С помощью данной системы управления Вы задаете и контролируете угол гибки изделия. |
Гибочный узел: зажим, гиб, прижатие - гидропривод | |
Механический блок остановки, автоматическая система смазки, блок дорна (специальная система управления с высокой стабильностью) | |
Автоматический гибочный блок | |

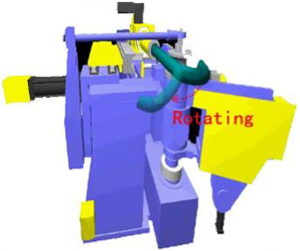

Ручной поворот трубы | |
Ручная система подачи трубы | |
Педаль для безопасного старта | |
Быстрая скорость производственного процесса | |
NC автоматическая гибка, управляемая PLC контроллером, обладающая простым меню и позволяющая легко создать, настроить и переналадить программы гиба | |
CE, ISO9001 сертификат | |
Сервисная поддержка – выезд сервисного инженера в течение 48 часов |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
В связи с индивидуальностью задач каждого заказчика и специальным изготовлением оснастки в зависимости от параметров обрабатываемой заготовки и характеристик получаемого изделия – оборудование в стандартной комплектации не оснащается.
![]() | Комплект гибочной оснастки Набор роликов, прижимных матриц и дорн под один типоразмер трубы. |
Основные компоненты от ведущих мировых производителей гарантируют надежность оборудования и доступность запасных частей:
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
![]() | РАЗГЛАЖИВАТЕЛЬ Применяется при гибке больших диаметров труб с малым радиусом, например, Dтр = 50,8 при радиусе гиба, равному 2D трубы или ниже. Также, его необходимость может возникнуть при определенном состоянии трубы и вида трубы. Материал, из которого производят разглаживатель - сплав бронзы. Основная функция разглаживателя - сбалансировать взаимное расположение поверхности трубы с поверхностью гибочного ролика для улучшения качества гиба, избегания смятия и появления «гофр» в месте гиба. После около 500 изгибов разглаживатель нужно заменить на новый. |
![]() | ДОРН Предназначен для получения гиба без утонения стенки и эффекта овальности, также, в некоторых случаях исключает разрыв трубы. Стандартный тип выполнен в виде металлического стержня. Если же радиус гиба будет меньше 2-х диаметров трубы, то рекомендуется использовать «шариковый дорн»(или гибкий дорн). |

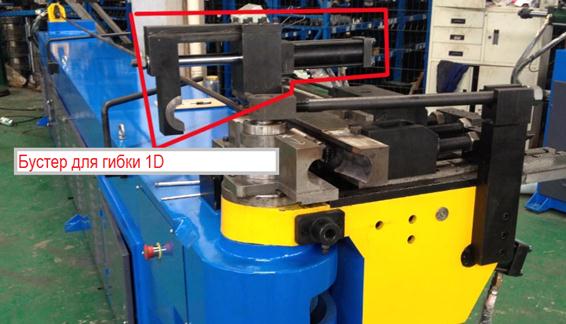

![]() | ФУНКЦИЯ "БУСТЕР": Принцип действия бустера простой: во время гибки намоткой, на трубу создается колоссальное (5 – 25 тонн) осевое давление (в сторону гиба), в результате чего происходит дополнительный наплыв металла в месте гиба, и как результат – уменьшается утонение стенки (и, соответственно, увеличивается утолщение внутренней). С мощным бустером возможно уменьшить утонение стенки до 8 – 12% даже при гибке с радиусом Rср = 1Дт. |

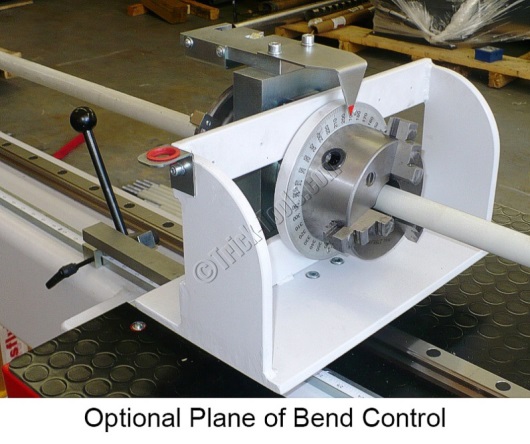

![]() | ПОВОРОТ ТРУБЫ В ПРОСТРАНСТВЕ Ручное устройство для поворота трубы в пространстве. |
Комплекты гибочной оснастки по чертежам заказчика |
