Автоматические трубогибочные станки IRONMAC DW-CNC

В наличии

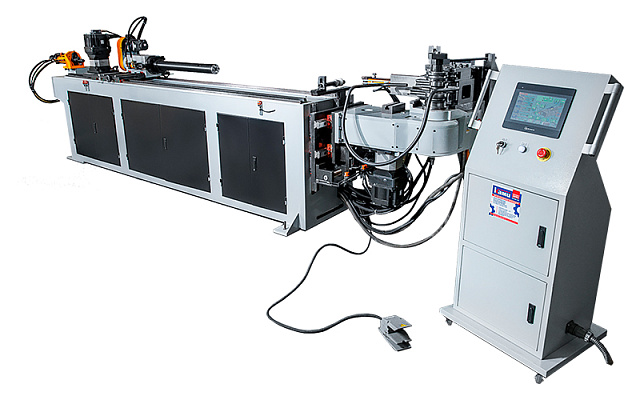

Автоматические трубогибочные станки IRONMAC DW-CNC
  • Производитель: IRONMAC

  • Автоматическая гибка труб в трехмерном пространстве

    Обработка труб Ø 25 - 89 мм

    Управление процессом гиба от стойки ЧПУ

  • От 78 397 Br

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Автоматические трубогибочные станки IRONMAC DW-CNC

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Автоматические трубогибочные станки IRONMAC DW-CNC

Подобрать аналог

Вы выбрали: Автоматические трубогибочные станки IRONMAC DW-CNC

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель
Старая цена
Новая цена



НАЗНАЧЕНИЕ:

Трубогибы предназначены для гибки любого вида профиля трубы (круглая труба, квадратная труба, профильная труба или пруток). Могут использоваться такие материалы труб как: мягкая сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (от 7 до 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.

Данная серия нацелена на серийное и крупносерийное производство.

Примеры сечений обрабатываемых изделий:



Как правильно выбрать трубогиб, Вы можете узнать из нашей статьи



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Трубогибы применяются в следующих областях промышленности:

  • Автомобильная промышленность
  • Авиационная промышленность
  • Производство мебели (столы, стулья, фурнитура и т. д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие направления.

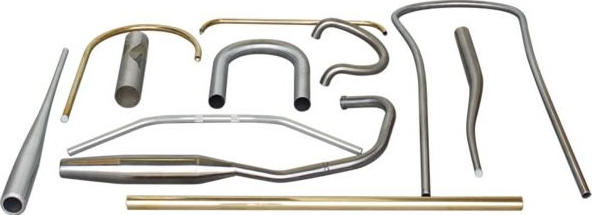

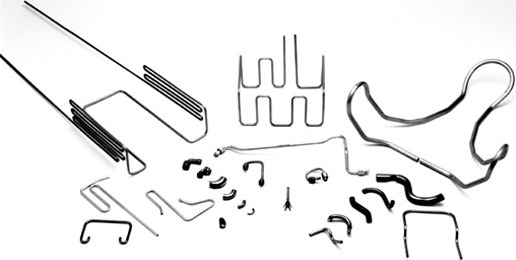

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

Данная схема описывает схему работы трубогиба с ЧПУ в минимально возможной комплектации:

Автоматическая гибка Автоматический поворот трубы Автоматическая подача трубы



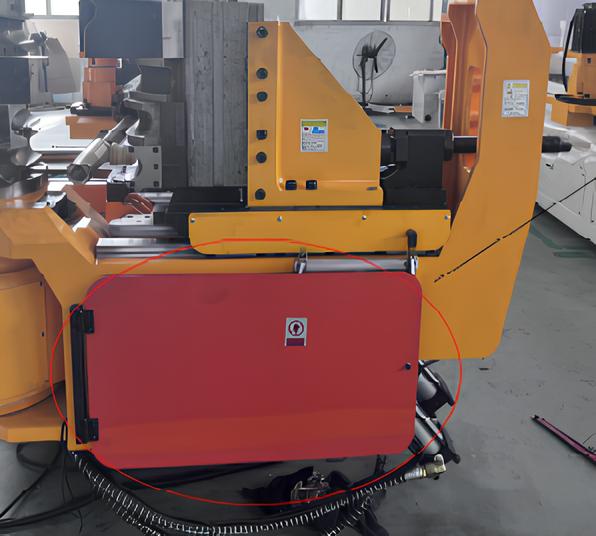

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Серия DW-CNC выполнена с учетом широкой области применения таких машин и имеет множество различных модификаций. Разработчики применяют новейшие технологии гибки, учитывая все нюансы и замечания пользователей, постоянно модернизируя свои машины, шагая в ногу с ведущими Европейскими производителями.

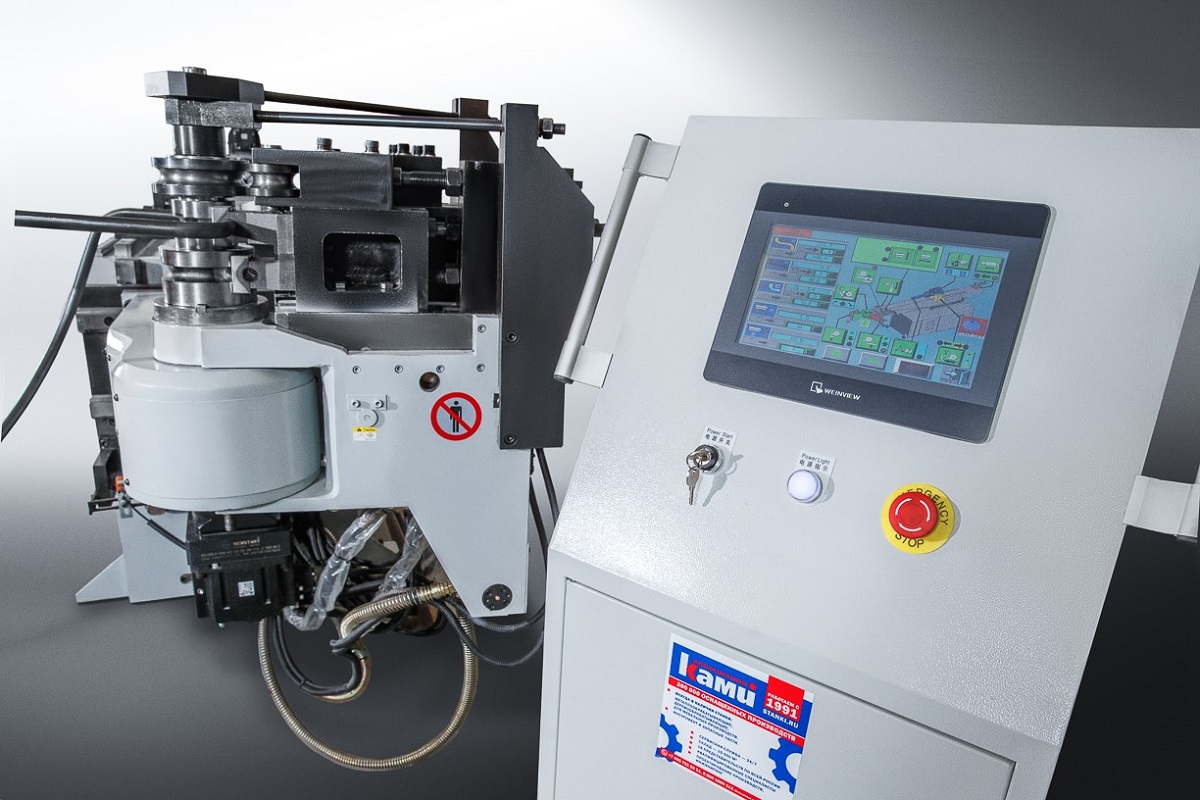

УПРАВЛЕНИЕ СТАНКОМ ЧЕРЕЗ TOUCHSCREEN ДИСПЛЕЙ PLC КОНТРОЛЛЕР WEINVIEW

  • Система ЧПУ на русском языке;
  • Память на 2000 программ (16 шагов в каждой);
  • Управление станком интуитивно понятно и доступно каждому;
  • Оператор может установить параметры гиба вручную через специальное окно управления;
  • Любая программа гибки легко поддается корректировке. Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия.

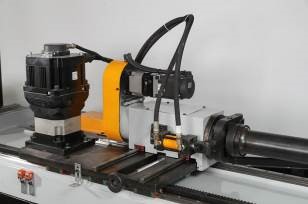

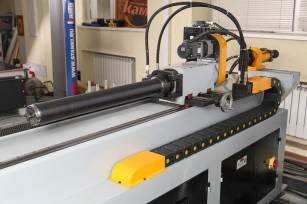

АВТОМАТИЧЕСКИЙ ПОВОРОТ

Сервопривод на узле поворота трубы обеспечивает точность ± 0,1°.

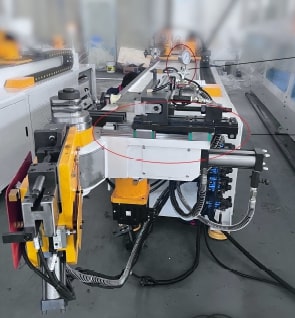

АВТОМАТИЧЕСКАЯ ПОДАЧА ТРУБЫ

Сервопривод на узле подачи трубы обеспечивает точность ± 0,1 мм.

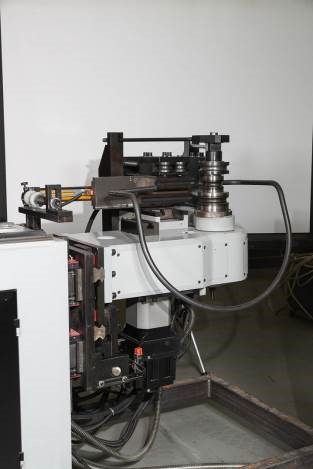

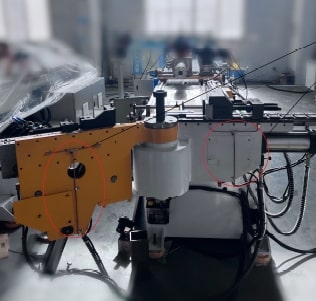

АВТОМАТИЧЕСКИЙ ГИБОЧНЫЙ БЛОК

Контролируется от системы ЧПУ, в базовой комплектации работает от гидравлического привода, опционально может быть заменен на сервомотор.

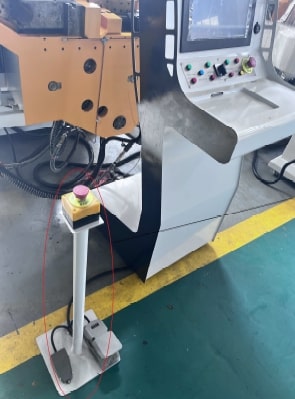

ПЕДАЛЬ ДЛЯ БЕЗОПАСНОГО СТАРТА

Позволяет быстро запустить программу, не подходя к стойке чпу, а также перейти от шага к шагу при ручном режиме работы станка.

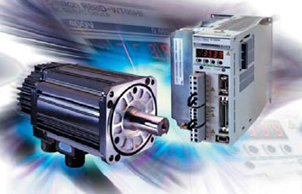

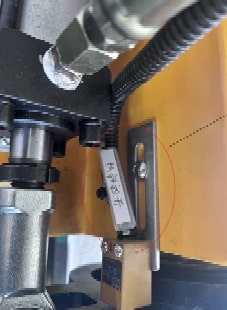

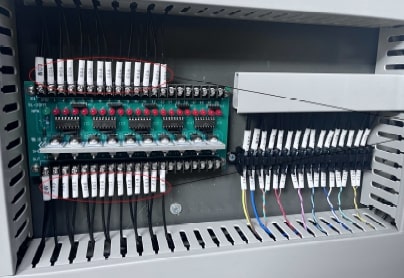

СЕРВОПРИВОД, Япония Mitsubishi или Yaskawa Япония.
ЕНКОДЕР, Japan Nemicon.
ТЕПЛОВОЕ РЕЛЕ, Германия Schneider.
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, Япония YUKEN.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Базовая модель серии CNC имеет модификацию 2А1S, что означает:

  • А - количество осей на сервоприводе;
  • S - количество уровней роликов.

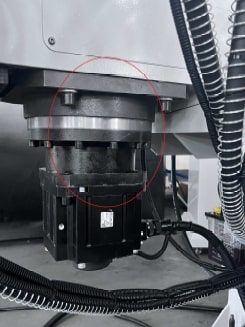

СЕРВОМОТОР MITSUBISHI НА УЗЕЛ ПОДАЧИ И ПОВОРОТА ТРУБЫ

Замена любого привода, работающего от гидравлики, на сервомотр вы получите следующие преимущества:

+ Повышенная точность ±0,05 мм (º).

+ Увеличенная скорость – до 3 раз Выше гидравлического привода.

+ Более надежный и современный привод нового поколения.

+ Отсутствие масла.

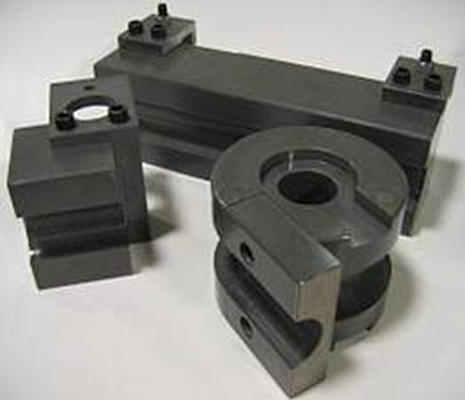

КОМПЛЕКТ ОСНАСТКИ ДЛЯ ГИБКИ ТРУБЫ С CLR = 2,5D ТРУБЫ

Набор роликов, прижимных матриц и дорн под один типоразмер трубы.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СТАНДАРТНЫЙ ГИБОЧНЫЙ РОЛИК, ПОЛЗУН И ПРИЖИМ

Набор роликов, прижимных матриц и дорн под один типоразмер трубы.

РАЗГЛАЖИВАТЕЛЬ

Применяется при гибке больших диаметров труб с малым радиусом, например, Dтр = 50,8 при радиусе гиба, равному 2D трубы или ниже.
Также, его необходимость может возникнуть при определенном состоянии трубы и вида трубы.
Материал, из которого производят разглаживатель - сплав бронзы.
Основная функция разглаживателя - сбалансировать взаимное расположение поверхности трубы с поверхностью гибочного ролика для улучшения качества гиба, избегания смятия и появления «гофр» в месте гиба.
После около 500 изгибов разглаживатель нужно заменить на новый.

ДОРН

Предназначен для получения гиба без утонения стенки и эффекта овальности, также, в некоторых случаях исключает разрыв трубы. Стандартный тип выполнен в виде металлического стержня. Если же радиус гиба будет меньше 2-х диаметров трубы, то рекомендуется использовать «шариковый дорн»(или гибкий дорн).

ФУНКЦИЯ «БУСТЕР»

Принцип действия бустера простой: во время гибки намоткой, на трубу создается колоссальное (5 – 25 тонн) осевое давление (в сторону гиба), в результате чего происходит дополнительный наплыв металла в месте гиба, и как результат – уменьшается утонение стенки (и, соответственно, увеличивается утолщение внутренней). С мощным бустером возможно уменьшить утонение стенки до 8 – 12% даже при гибке с радиусом Rср = 1 Дт.

ФУНКЦИЯ ПРОТАЛКИВАНИЯ

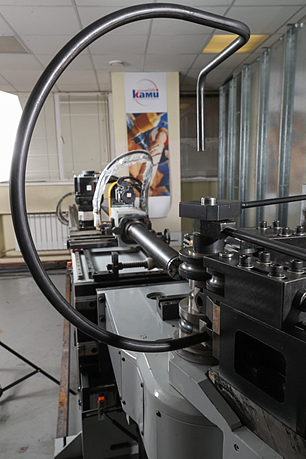

Гибка методом проталкивания применяется для получения дуги с большим либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов.

Изделия с применением функции проталкивания:

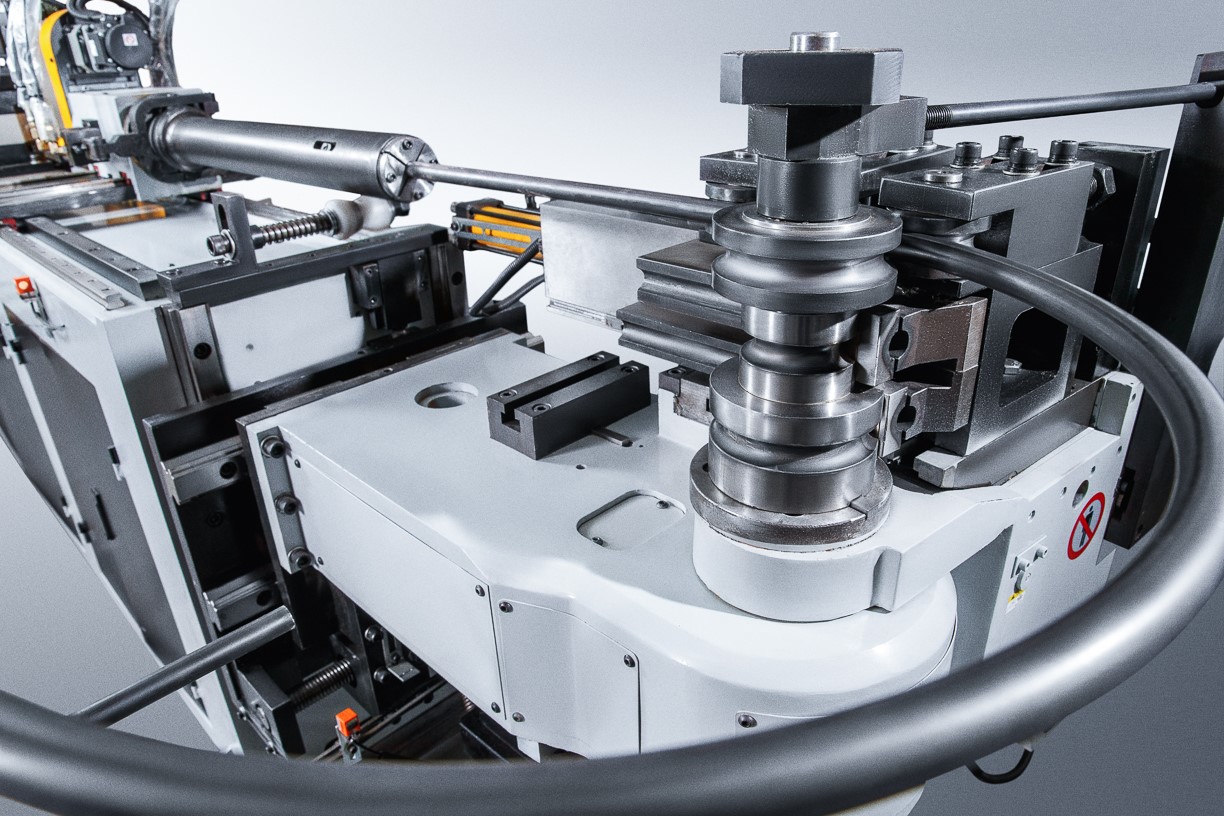

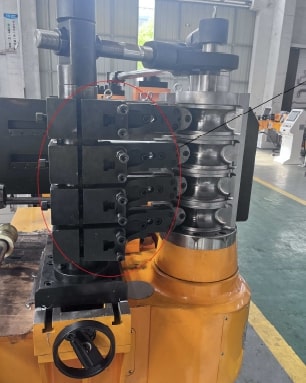

МНОГОУРОВНЕВЫЙ ГИБОЧНЫЙ РОЛИК

Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки. Количество роликов на станке обозначается буквой S в наименовании.

СЕРВОМОТОР MITSUBISHI НА ЛЮБОЙ УЗЕЛ СТАНКА

Замена любого привода, работающего от гидравлики, на сервомотр вы получите следующие преимущества:

+ Повышенная точность ± 0,05 мм (º).
+ Увеличенная скорость – до 3 раз Выше гидравлического привода.
+ Более надежный и современный привод нового поколения.
+ Отсутствие масла.

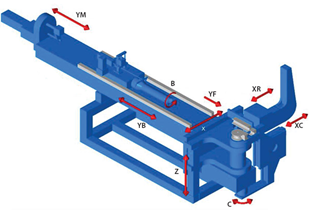

Описание осей трубогибов с ЧПУ:

Основные:
С – привод гибки изделия.
YB – привод подачи изделия на заданную длину.
B – привод поворота изделия в пространстве.
YM – привод подачи дорна.
XR – привод прижимной пресс-формы.
XC – привод следящей пресс-формы.

Вспомогательные:
YF – привод подачи изделия в процессе гиба, синхронизированный с приводом гибки (на моделях V, оснащенных функцией проталкивания).
Z – привод смены гибочных роликов (на моделях 2S и 3S, где установлены несколько уровней гибочной оснастки).

ПРОБИВКА ОТВЕРСТИЙ

Узел пробивки отверстий имеет возможность пробивки отверстий до 8 мм в трубах и профилях со стенкой до 1,5 мм.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ ДОРНА

Сокращает вспомогательное время на обслуживание станка, препятствует «закусыванию» трубы в процессе обоработки.

CNC система IPC

Промышленный компьютер Тайвань Advantech.

  • 3D симулятор;
  • анализатор столкновений USB интерфейс;
  • сенсорный дисплей 17” дюймов;
  • Чтение чертежей формата DXF;
  • Windows XP;
  • Intel CPU Atom N270 1.6GHz ;
  • Internal storage 4GB SO-DIMM DDR2 667;
  • SDRAM 64GB жесткий диск.

Модель

DW-25CNC
DW-38CNC
DW-50CNC
DW-63CNC
DW-75CNC
DW-89CNC

Максимальный диаметр трубы, мм

Ø 25 x 1,6
Ø 38,1 х 2
Ø 50,8 х 2
Ø 63,5 х 2
Ø 76,2 х 2
Ø 88,9 х 2

Maксимальный радиус гиба, мм

175
5 - 100
15 - 190
25 - 270
30 - 270
30 - 260

Длина дорна, мм

1300
2100
2400
2500
2800
3000

Точность гиба, °

± 0,15
± 0,15
± 0,15
± 0,15
± 0,15
± 0,15

Точность поворота, °

± 0,1
± 0,1
± 0,1
± 0,1
± 0,1
± 0,1

Точность перемещения, мм

± 0,1
± 0,1
± 0,1
± 0,1
± 0,1
± 0,1

Мощность гибки, кВт

3
3,75
5,5
7,5
11,5
11,5

Метод гибки

Сервопривод / Гидравлика
Сервопривод / Гидравлика
Сервопривод / Гидравлика
Сервопривод / Гидравлика
Сервопривод / Гидравлика
Сервопривод / Гидравлика

Габаритные размеры:

Длина, мм

2800
300
4000
5000
5000
5000

Ширина, мм

700
760
760
1400
1400
1400

Высота, мм

1000
1100
1200
1300
1300
1300

Вес, кг

850
1000
1600
2600
3500
4600



А - количество осей на сервоприводе.

S - количество уровней роликов.

V – функция гибки проталкиванием.

2A1S: Подача и поворот трубы – сервопривод, гибка – гидравлика. 1 гибочный ролик.

3A1S: Подача, поворот трубы и гибка – сервопривод. 1 гибочный ролик.

3A2S: Подача, поворот трубы и гибка – сервопривод. 2 уровня гибочной оснастки (оба уровня - гибка намоткой).

3A2SV: Подача, поворот трубы и гибка – сервопривод. 2 уровня гибочной оснастки (1 уровень – гибка намоткой, 2 уровень – гибка проталкиванием).

5A2S: Подача, поворот трубы, гибка, вертикальное и горизонтальное перемещение гибочного узла (смена роликов) – сервопривод. 2 уровня гибочных роликов (оба уровня - гибка намоткой).

5A2SV: Подача, поворот трубы, гибка, вертикальное и горизонтальное перемещение гибочного узла (смена роликов) – сервопривод. 2 уровня гибочных роликов (1 уровень – гибка намоткой, 2 уровень – гибка проталкиванием).
