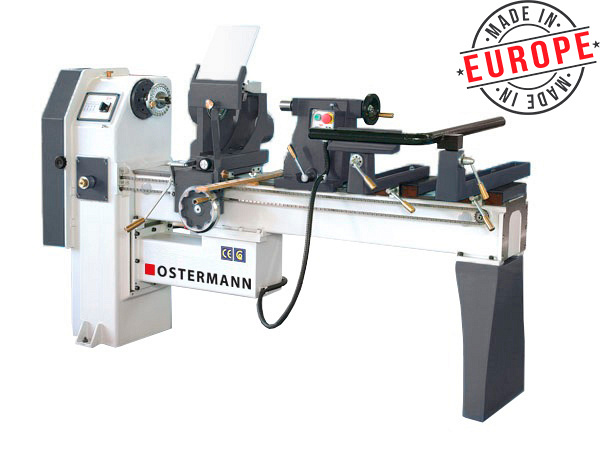

Токарный станок с копиром OSTERMANN CL 1201

НАЗНАЧЕНИЕ:

Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с использованием ручной подачи суппорта по копиру.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Копировальное устройство, которое позволяет производить продольное и поперечное копирование по шаблону или образцу;
• Возможность точения изделий типа ''КОСИЧКА'';
• Возможность увеличения межцентрового расстояния до 1778 и 2540 мм;
• Подручник для работы над направляющими;

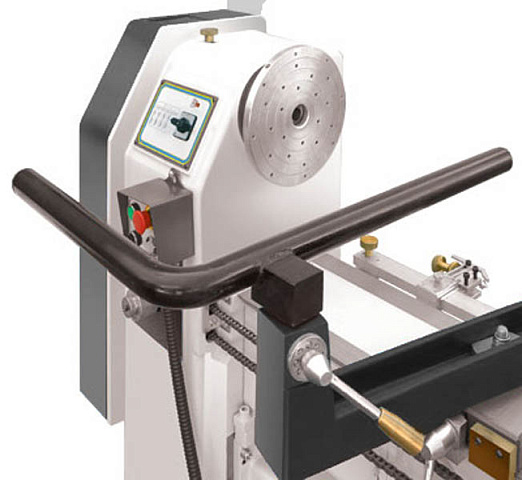

• Дуговой подручник для изготовления изделий с максимальным диаметром 1200 мм;
• Обработка одновременно двумя резцами (1 резец – получение тела вращения из квадрата для уменьшения ударных нагрузок, 2 резец – получение фасонной поверхности детали);
• Наличие планшайбы, делительного приспособления и люнета;
• Стойка с гнездами для 4-х токарных стамесок.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ВОЗМОЖНОСТЬ ОБРАБАТЫВАТЬ ЗАГОТОВКИ ДИАМЕТРОМ 1200 мм.
	ФРЕЗЕРОВАНИЕ ПРОДОЛЬНЫХ ПРОТОЧЕК С ИСПОЛЬЗОВАНИЕМ ВСТРОЕННОГО ДЕЛИТЕЛЬНОГО УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ КРЕПЛЕНИЯ ФРЕЗЕРА D - Делительное устройство С - Перестановка на шаг В - Фрезер А - Приспособление для крепления фрезера
	ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО С ФИКСАТОРОМ ДЛЯ ИСКЛЮЧЕНИЯ ВИБРАЦИИ ПРИ ФРЕЗЕРОВАНИИ

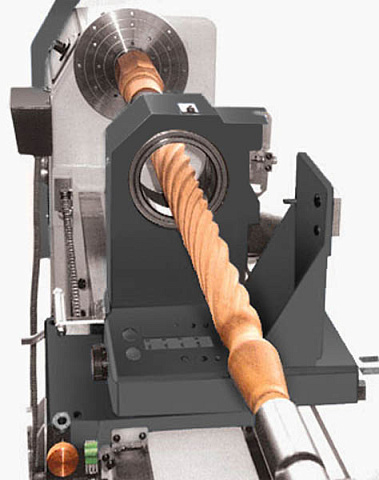

	ФРЕЗЕРОВАНИЕ СПИРАЛЕВИДНЫХ БАЛЯСИН С ИСПОЛЬЗОВАНИЕМ ДЕЛИТЕЛЬНОЙ НАСАДКИ И ПРИСПОСОБЛЕНИЯ ДЛЯ КРЕПЛЕНИЯ ФРЕЗЕРА
	ДЕЛИТЕЛЬНАЯ НАСАДКА ПРЕДНАЗНАЧЕНА ДЛЯ ВЫСТАВЛЕНИЯ ШАГА (РАССТОЯНИЯ МЕЖДУ ПРОТОЧКАМИ)
	ПУЛЬТ УПРАВЛЕНИЯ СТАНКА А - Главный рубильник. включение/выключение ПЕРЕНОСНОЙ ПУЛЬТ НА МАГНИТЕ В - Кнопка СТАРТ С - Кнопка СТОП D - Реверс врвщения Е - Регулятор частоты вращения. (ОПЦИЯ)
	ПОДВИЖНЫЙ СУППОРТ С - Рукоятка для ограничения глубины точения В - Рычаг для поперечного перемещения суппорта А - Маховик для продольного перемещения суппорта
ВОЗМОЖНОСТЬ ОБРАБАТЫВАТЬ ЗАГОТОВКИ ДЛИНОЙ ДО 2540 ММ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	Увеличение рабочей длины на 508 мм (1)
	Увеличение рабочей длины на 1270 мм(2)
	Неподвижный люнет для круглых и квадратных заготовок
	Электронный регулятор изменения скорости
До 1,5 кВт	Увеличение мощности, кВт

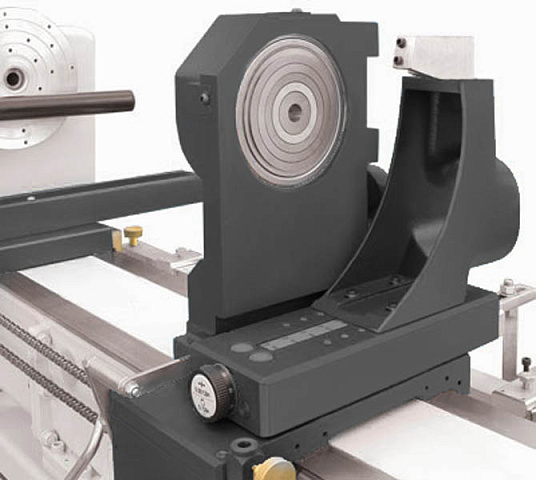

	Передвижной люнет с ДВУМЯ ножами
	Копировальный суппорт с ДВУМЯ ножами
