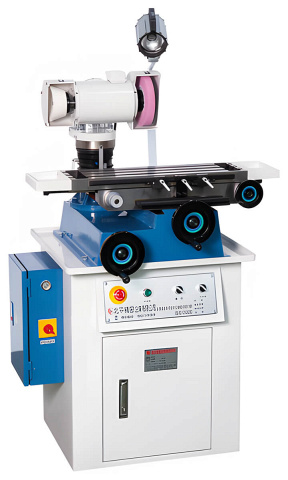

Станок заточной универсальный PEIPING. Модель PP-50

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)

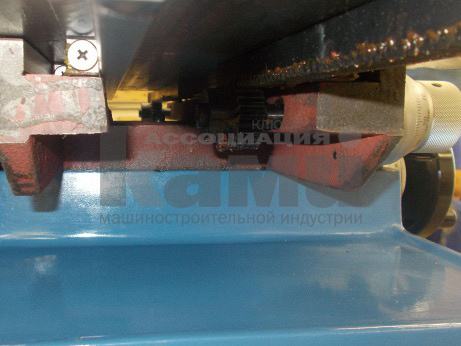

Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:

• обеспечивается плавность перемещения заточного стола и процесса заточки
• исключает влияние человеческого фактора

Ход стола регулируется при помощи подпружиненных упоров

• это значительно экономит время заточки и увеличивает производительность станка.

Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

50B Устройство для заточки сверл диаметром от 2 до 60 мм оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”)

Устройство 50B позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика).

Особенность конструкции делительной головки допускает заточку сверл с различными хвостовиками как с цилиндрическими, так и с коническими хвостовиками.

Делительная головка 50B для заточки сверл может оснащаться электроприводом, что позволяет затачивать сверла с максимальной точностью и минимальными затратами времени

Заданное положение затачиваемого инструмента устанавливается при помощи фиксаторов.

Сменные кулачки для заточки сверл с различной формой режущей кромки.

Сменные кулачки применяются в зависимости от диаметра и количества зубьев затачиваемого инструмента.

50K Устройство для заточки сверл диаметром от 2 до 32 мм оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”)

Устройство 50K позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика).

Переходники под конус Морзе 1, 2, 3, 4, 5 для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством 50B и 50K).

50E Устройство для заточки концевых фрез c плоским и радиусным торцем, шаровых и радиусных резцов.

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям.

Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы, как по диаметру, так и по впадине (поставляется в комплекте с устройством 50E).

Прецизионный упор для заточки концевой фрезы с радиусным торцем (поставляется в комплекте с устройством 50E).

Зажимная гильза для резьбовой цанги

Набор резьбовых цанг (тип 5С) – диаметр цанги указывается при заказе (по умолчанию диаметр 6, 8, 10, 12, 16, 25 мм

50D Устройство для заточки концевых фрез с плоским торцем.

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям

Полностью заменяется устройством 50E

50F Устройство для заточки токарных резцов.

Устройство оснащено градуированной шкалой которая позволяет безошибочно настраивать любой угол затачиваемой плоскости резца

Устройство 50F оснащено сменными зажимными тисками (поставляется в комплекте с устройством 50F)

Дополнительные зажимные тиски большего размера поставляется в комплекте с устройством 50F)

50H Устройство с задним поддерживающим центром для заточки разверток, дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.

Устройство оснащено задним поддерживающим центром (пинолью)

Оправка MT4 для заточки насадных фрез (дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.).

Длина оправки зависит от толщины / высоты фрезы и указывается при заказе.

Позиционирующее устройство с плоским подпружиненным и точечным упорами.

Съемный центр для передней бабки, устанавливается вместо оправки для заточки фрез.

Передний центр устанавливаемый в переднюю бабку позволяет использовать устройство для межцентровой заточки (заточки в центрах), что необходимо для заточки разверток и насадного инструмента с некратным количеством зубьев.

Устройство для правки шлифовального круга, предназначено для снятия торцевых и радиальных биений шлифовального кругов, а также для придания кругу определенного профиля.

Устройство выполнено в виде державки с закрепленным в нее алмазным карандашом.

Устройство устанавливается на рабочий стол и закрепляется в Т-образный паз, что облегчает процесс правки шлифовального круга и делает его наиболее точным, за счет снижения влияния человеческого фактора.

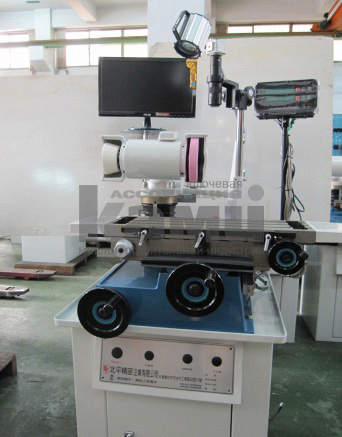

Высокоточное видеоустройство с изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.

УЦИ (устройство цифровой индикации) позволяет производить отчет линейных перемещений по осям X и Y.

Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Штатив на магнитной стойке позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента.

Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.
