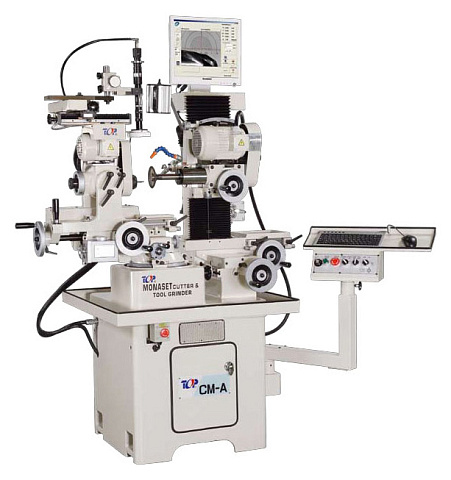

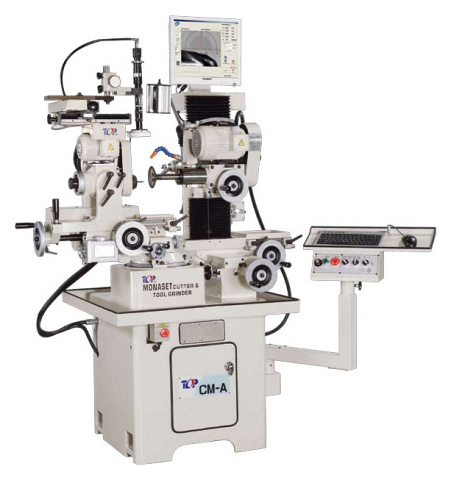

Станок заточной универсальный TOP WORK CM-A
Макс. Ø насадных фрез: 304 мм
Макс. Ø концевых фрез: 32 мм
Макс. Ø сверл: 32 мм
Мощность: 0,55 кВт
Вес: 1030 кг
- Точная CCD-камера
- Поворотный стол и набор рабочих головок вращения горизонтально на угол 210°
- Поворотная рабочая головка позволяет шлифовать заготовки с различных направлений
- Заточка сферического инструмента
- Центрующее устройство
Станок CM-A представляет собой универсальный заточной станок, оснащенный высокоточной CCD камерой, которая обеспечивает удобство эксплуатации, точное позиционирование и повышение эффективности контроля качества инструмента. Оборудование произведено в Тайване, и отличается надежностью в плане эксплуатации и высоким качеством сборки.
Станок имеет 8 осей и оснащен системой контроля качества заточки (на монитор передается увеличенного изображение рабочей зоны, и показания устройства цифровой индикации). Также программное обеспечение, входящее в стандартную комплектацию, позволяет быстро проводить измерения по длине, радиусу и углу всего лишь несколькими кликами мыши.
На станках подобного типа осуществляется заточка широко распространенного режущего инструмента, такого как свёрла, метчики, зенкера, концевые фрезы, развертки, червячные фрезы. Более того, конструкция станков так же позволяет выполнять работы по заточке токарных резцов и по шлифовке наружных и внутренних плоских поверхностей.
Высокоточная CCD-камера обеспечивает удобство эксплуатации, точность позиционирования, и повышенную эффективность контроля качества инструмента. Идеально подходит для переточки маленьких фрез, заточки сфер, радиуса и конуса. Увеличения изображения в 20 - 140 раз.
Рабочая головка может поворачиваться относительно шлифовального шпинделя 210°.
Ø6, 8, 10, 12, 16, 20, 25 и 32 мм.
8, 10, 12 делений
Для индексных пластин рабочей головки
Для поддержки инструмента
Тарельчатый, дисковый, чашечный
С удлиненным стержнем
2 стандартные и 1 удлинённая
Плюс комплект шестигранников и отвёртки 2 шт.
Ø3, 6 мм - для внутреннего шлифования
С цангами Ø3, 2, 1 мм и ключом
С удлинённой оправкой и опорой для зубьев
ОПИСАНИЕ
45 л, 1/2 л.с.
80 л, 1/2 л.с.
1 л.с. / 2 л.с.
