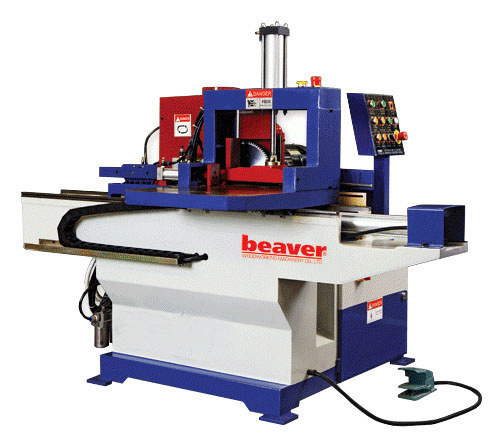

Станок шипорезный Beaver TSK 15G

Код(ы) товара: ДО 049435
Поделиться
9 771 $
10 224 $
-4%
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
Модели серии:
TSK 15G

Макс. ширина пакета: 450 мм

Макс. высота заготовки: 150 мм

Тип подачи: гидравлика

Наличие встроенного узла клеенанесения: нет

НАЗНАЧЕНИЕ:

Предназначен для обработки с двух сторон торцов, брусков и нарезания на них зубчатых шипов, в соответствии с ГОСТом 19414-90 и других размеров, для дальнейшего сращивания короткомерных брусков по длине на зубчато-клеевое соединение.

Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.

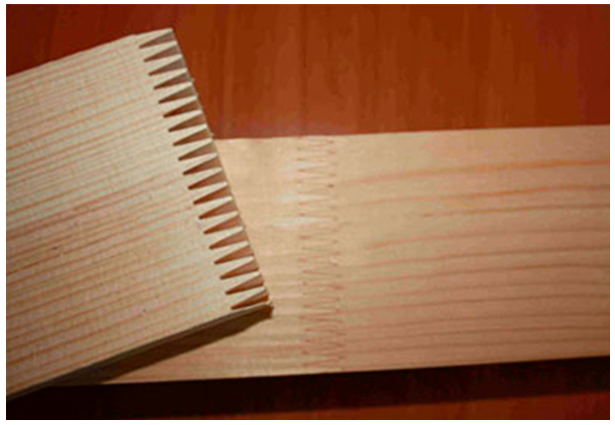

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

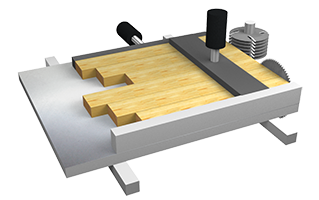

СХЕМА ОБРАБОТКИ:

Схема обработки шипорезного одностороннего станка TSK 15G



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станина шипорезного одностороннего станка TSK 15G

МАССИВНАЯ СТАНИНА

Cтанина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

Рабочий стол каретки шипорезного одностороннегостанка TSK 15G

МОЩНЫЙ РАБОЧИЙ СТОЛ КАРЕТКИ

Позволяет обеспечить надежную базовую поверхность для установки пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов.

Высокоточные линейные направляющие шипорезного одностороннего станка TSK 15G

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

Система подачи с регулировкой скорости перемещения каретки шипорезного одностороннего станка TSK 15G

СИСТЕМА ПОДАЧИ С РЕГУЛИРОВКОЙ СКОРОСТИ ПЕРЕМЕЩЕНИЯ КАРЕТКИ

Подача заготовок в зону резания с помощью гидроцилидра позволяет плавно и равномерно перемещать пакет заготовок при обработке с бесступенчатой регулировкой скорости подачи и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла обработки заготовки и увеличение производительности станка.

Прижим пакета заготовок шипорезного одностороннего станка TSK 15G

НАДЕЖНЫЙ ПРИЖИМ ПАКЕТА ЗАГОТОВОК

Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

Торцоый узел с пилой дробилкой шипорезного одностороннего станка TSK 15G

ТОРЦОВОЧНЫЙ УЗЕЛ С ПИЛОЙ И ДРОБИЛКОЙ

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимость от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.

Высокоточный фрезерный шпиндель шипорезного одностороннего станка TSK 15G

ВЫСОКОТОЧНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Применение в конструкции шпинделя высокоскоростных сдвоенных радиальноупорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

Привод фрезерного шпинделя шипорезного одностороннего станка TSK 15G

ПРИВОД ФРЕЗЕРНОГО ШПИНДЕЛЯ УВЕЛИЧЕННОЙ МОЩНОСТИ

Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 11 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок. Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

Настройка фрезерного фрезерного шпинделя шипорезного одностороннего станка TSK 15G

ТОЧНАЯ НАСТРОЙКА ФРЕЗЕРНОГО ШПИНДЕЛЯ

Осуществляется с помощью маховика, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.

Устройство смещения пакета заготовок шипорезного одностороннего станка TSK 15G

УСТРОЙСТВО СМЕЩЕНИЯ ПАКЕТА ЗАГОТОВОК

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение.

Управление шипорезным односторонним станкомTSK 15G в автоматичеком режиме

УПРАВЛЕНИЕ РАБОТОЙ СТАНКА В АВТОМАТИЧЕСКОМ РЕЖИМЕ

Осуществляется от педали, при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней балке кронштейна прижимов.

Обеспечивается удобство работы на станке и повышение производительности.

Пульт управления шипорезным односторонним станком TSK 15G

ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ

Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управле-ния станком при проведении наладочных работ.
