Макс. ширина пакета: 450 / 590 мм
Макс. высота пакета: 150 / 160 / 200 / 250 мм
Тип подачи: серводвигатели
Наличие встроенного узла клеенанесения: да
- Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств до 5 циклов в минуту (зависит от сечения, породы древесины и количества заготовок на входе)
- Обслуживается одним оператором
- Высокий уровень автоматизации
НАЗНАЧЕНИЕ:
Автоматическая шипорезная группа предназначена для торцовки, фрезерования шипов и нанесения клея на торцы короткомерных брусков и ламелей длиной от 200 мм до 880 мм. Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоматическая шипорезная группа применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить срощенную заготовку заданного размера.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
1. Торцовка пакета ламелей и формирование заплечиков  | 2. Фрезерование шипа и формирование заплечиков | 3. Нанесение клея на торец с шипами заготовок после второго такта фрезерования |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

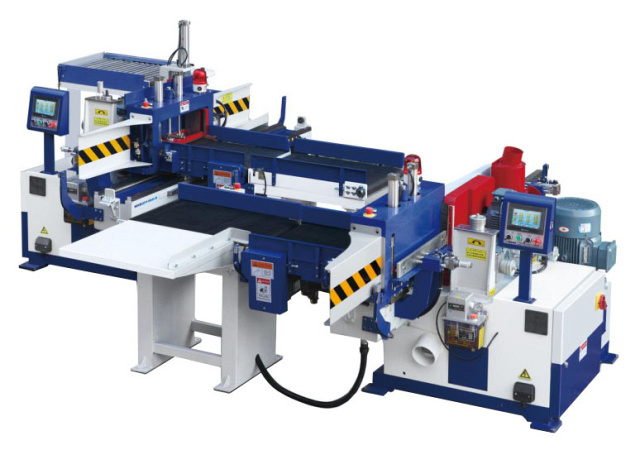

 | АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА Состоит из 2-х шипорезных станков с шириной каретки 450 мм или 590 мм и автоматических конвейеров для перемещения ламелей. По желанию заказчика станки можно оснастить серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности до 5 циклов в минуту. |

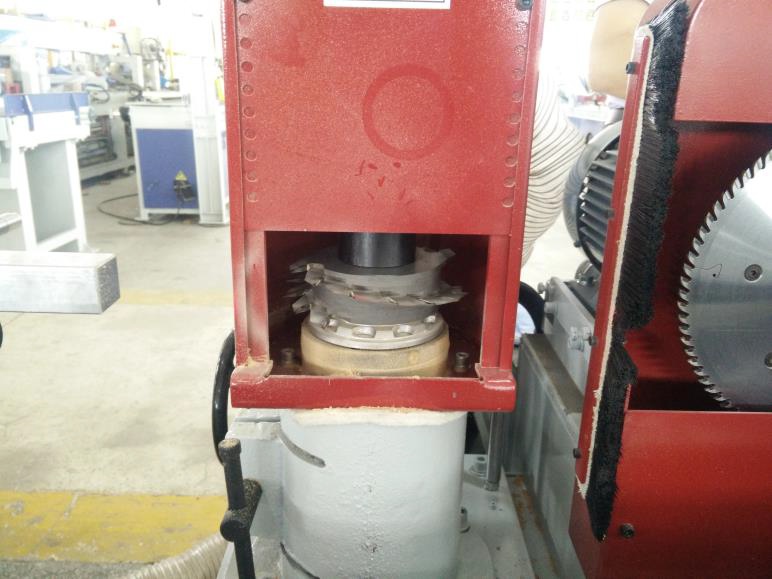

 | ФРЕЗЕРНЫЕ ШПИНДЕЛИ Состоит из 2-х шипорезных станков с шириной каретки 450 мм или 590 мм и автоматических конвейеров для перемещения ламелей. По желанию заказчика станки можно оснастить серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности до 5 циклов в минуту. |

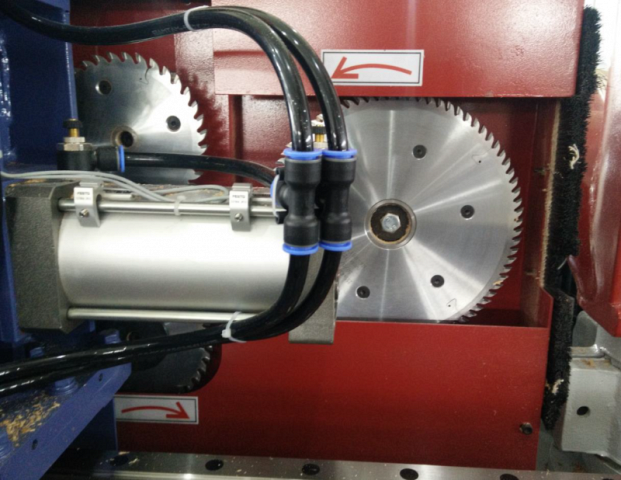

 | ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели. |

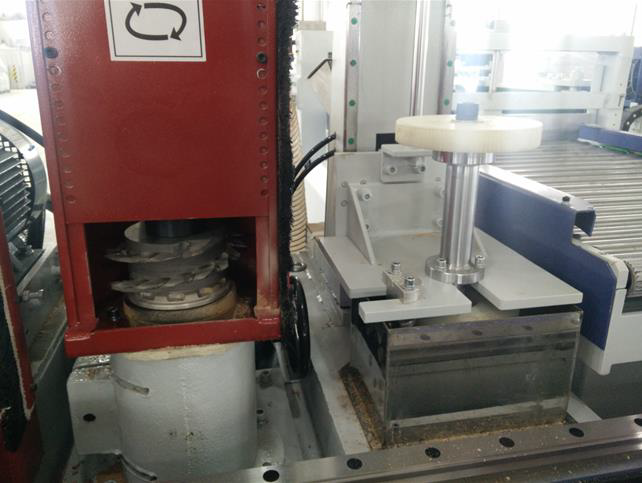

 | УЗЕЛ КЛЕЕНАНЕСЕНИЯ Второй шипорезный станок оснащен автоматическим узлом клеенанесения. |
 | УВЕЛИЧЕННАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ КАРЕТОК Перемещение каретки электромеханическое по зубчатой рейке. Подача осуществляется с помощью электродвигателя по системе зубчатая рейка с шестерней, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола. |

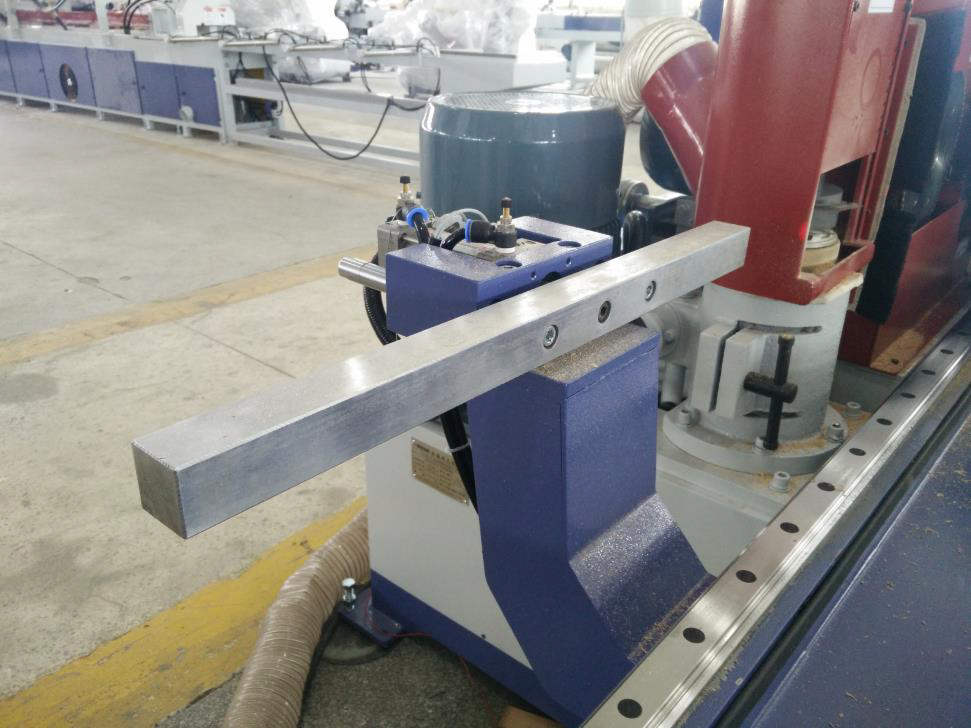

 | ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |

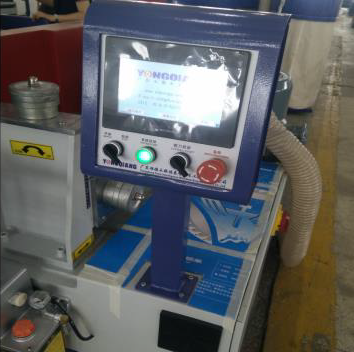

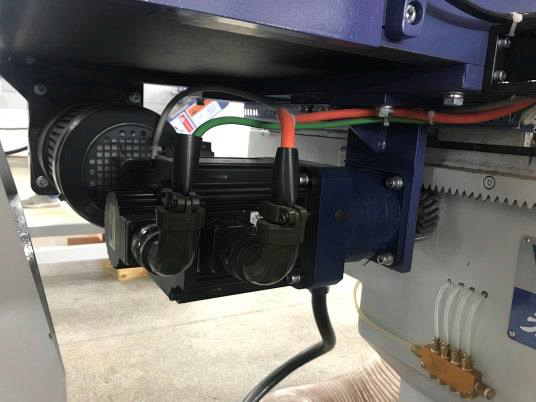

 | СЕРВОДВИГАТЕЛЬ И PLC ПАНЕЛЬ Позволяет задать разную скорость подачи каретки в зависимости от режима обработки. Позволяет достичь производительности до 5 циклов в минуту (установлен на модели 150D-Servo). |

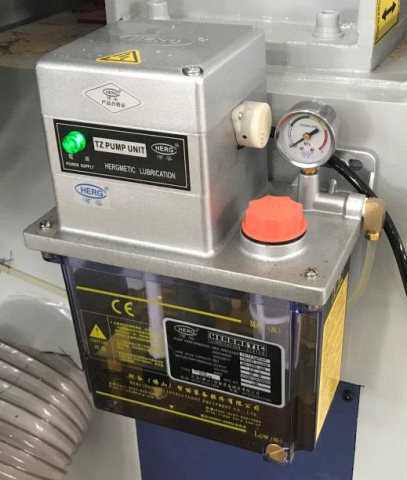

 | АВТОМАТИЧЕСКИЙ НАСОС Автоматическая смазка узлов шипорезной группы. |
 | УСТРОЙСТВО СМЕЩЕНИЯ ПАКЕТА Состоит из мощного толкателя с пневматическим цилиндром для быстрого перемещения пакета ламелей на приводной конвейер. |
