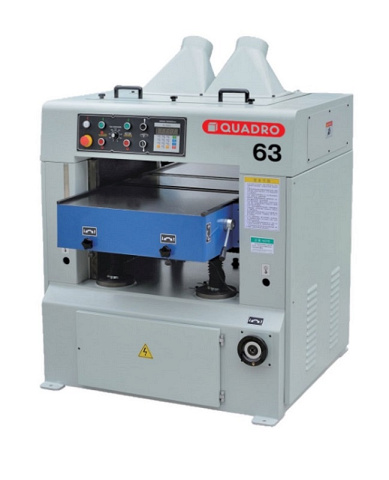

Рейсмусовый станок QUADRO 63

Рейсмусовый станок QUADRO 63
  • Ножевой вал: четырехножевой

    Ширина строгания: 630 мм

    Скорость подачи: 5 - 18 м/мин

    Мощность: 7,5 кВт

    Вес: 1250 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Рейсмусовый станок QUADRO 63

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Рейсмусовый станок QUADRO 63

Подобрать аналог

Вы выбрали: Рейсмусовый станок QUADRO 63

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, мебели и других деревообрабатывающих производств.



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

НОЖЕВОЙ ВАЛ И ВАЛЬЦЫ ПОДАЧИ

Расположены в литой верхней части станка, что исключает возникновение вибраций и обеспечивает долгий срок службы.

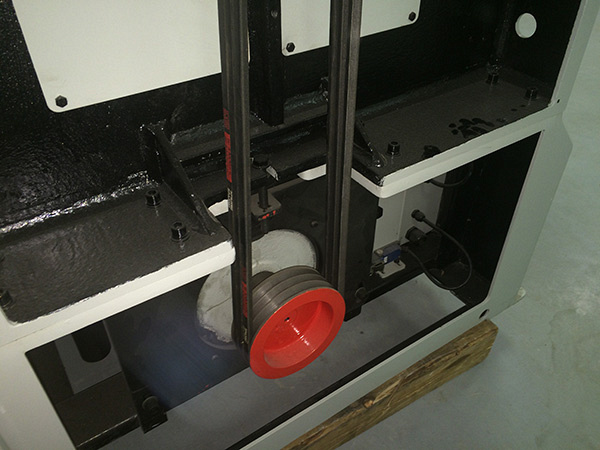

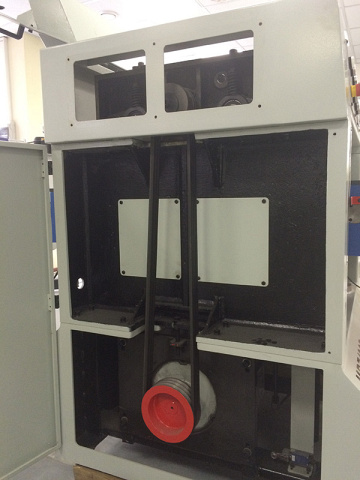

ПРИВОД НОЖЕВОГО ВАЛА

Осуществляется от двигателя мощностью 7,5 кВт посредством клиноременной передачи через 3 ремня.

ВАЛЕЦ ПОДАЧИ

Секционный подающий вал позволяет одновременно подавать в станок сразу несколько заготовок имеющих разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

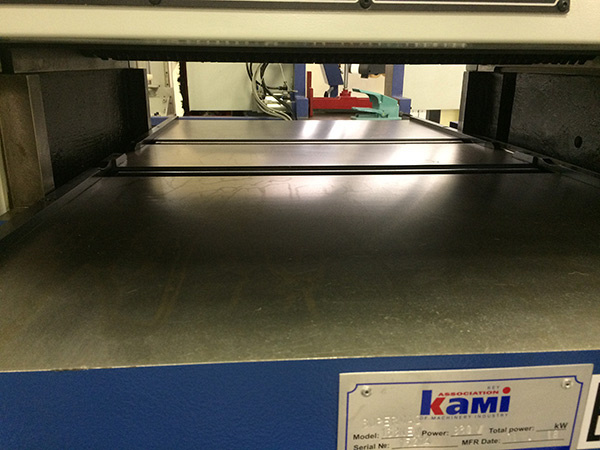

РАБОЧИЙ СТОЛ

Чугунный рабочий стол с двумя приводными роликами обеспечивает легкое скольжение заготовки.

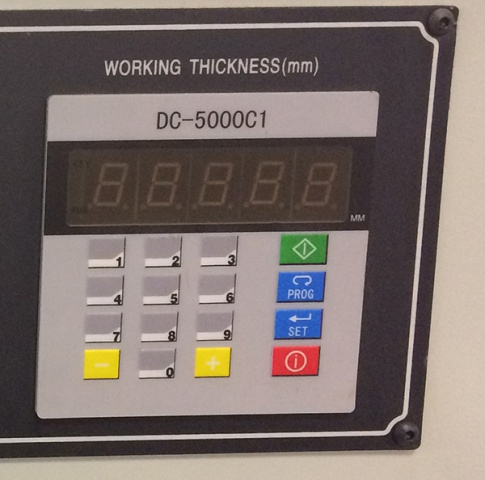

ПУЛЬТ УПРАВЛЕНИЯ

Удобный пульт управления с программатором, кнопками включения/выключения,  электроподъема/опускания стола, регулятором скорости подачи и электронной индикацией положения стола.

Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм.

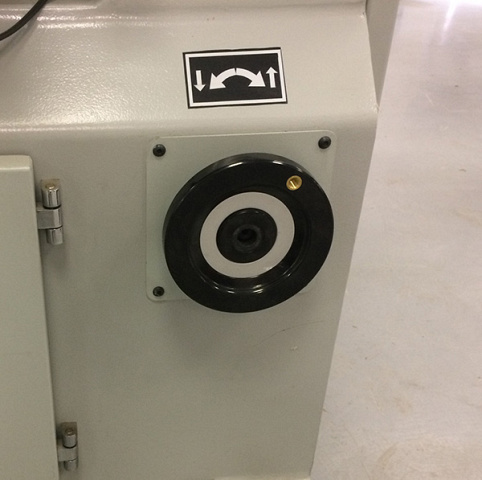

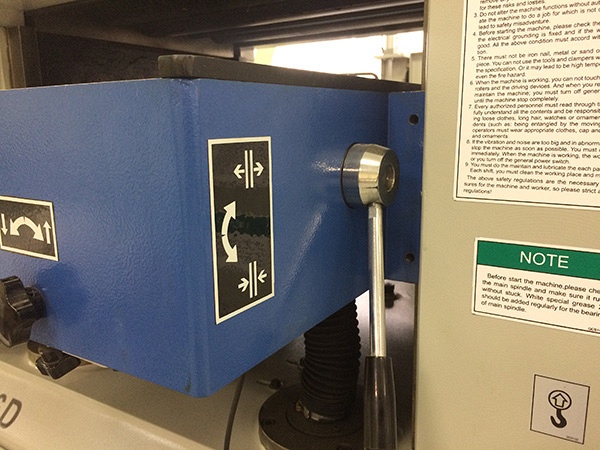

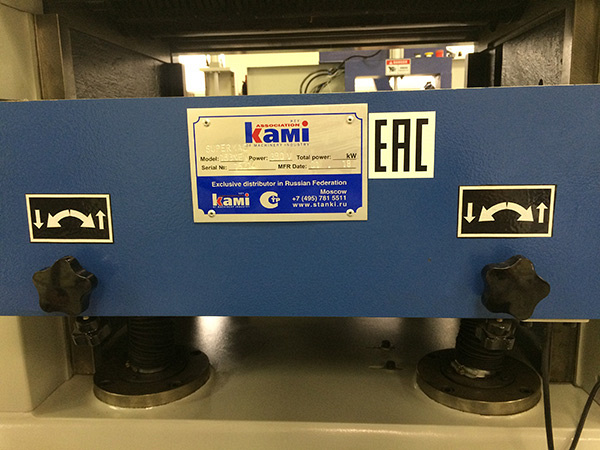

ПОДЪЕМ СТОЛА

Подъем и опускание стола осуществляется с помощью отдельного эл.двигателя. Также подъем/опускание стола может осуществляться с помощью маховика  расположенного на передней панели. Жесткая фиксация стола при помощи рычага исключает его смещение.

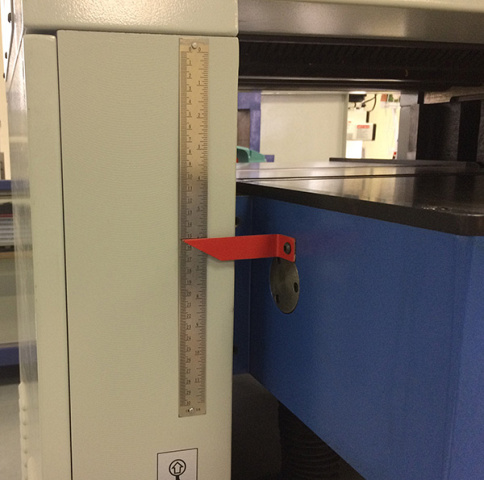

ОТОБРАЖЕНИЕ РАЗМЕРА

Размер обработки можно выставить по миллиметровой линейке либо на электронном табло.

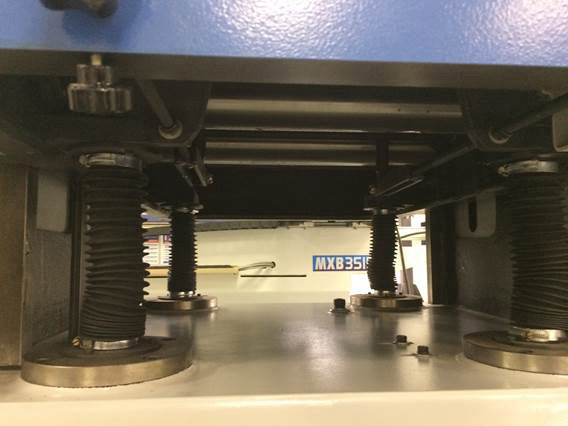

ОПОРЫ СТОЛА

Рабочий стол надежно зафиксирован на 4-х винтовых опорах, обеспечивающих параллельность и исключающих перекос стола. От попадания пыли и грязи опоры защищены кожухами.

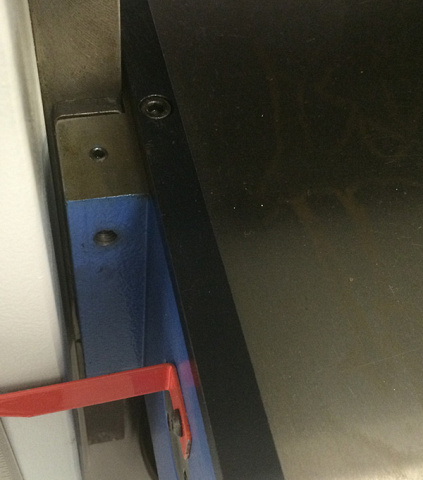

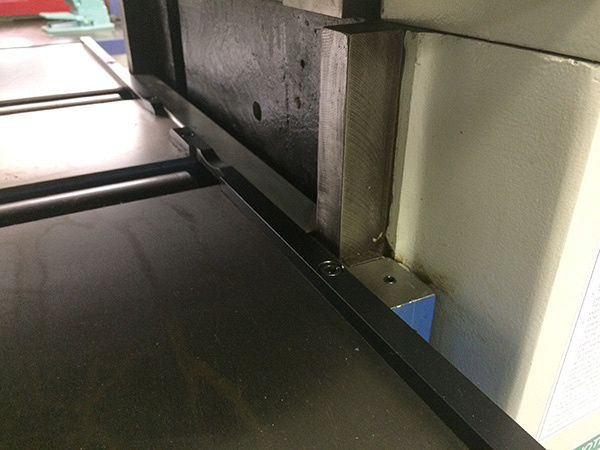

НАПРАВЛЯЮЩИЕ СТОЛА

Перемещение стола по 4-м массивным направляющим исключающим перекос.

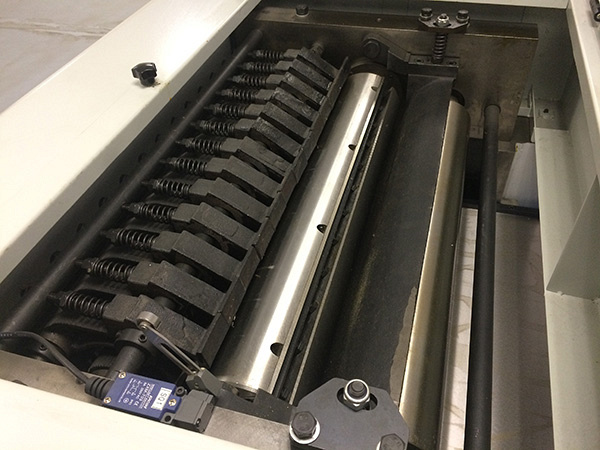

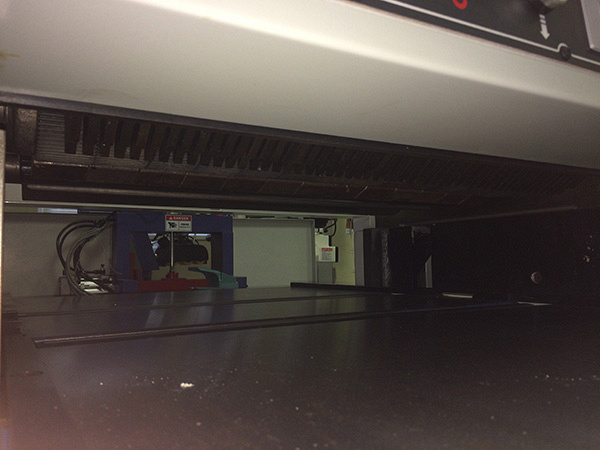

СЕКЦИОННЫЕ ПРИЖИМЫ

Перед ножевым валом заготовку прижимают к столу подпружиненные секционные прижимы-стружколоматели. Установлены они после подающего секционного вала и могут настраиваться на разное усилие, в зависимости от обрабатываемого материала. Благодаря этому обеспечивается высокое качество обработки.

РОЛИКИ В СТОЛЕ

Приводные ролики в столе имеют удобную настройку вылета по высоте с передней панели, что позволяет настроить станок под обработку любого материала.

Привод роликов осуществляется от двигателя подачи через массивную цепь.

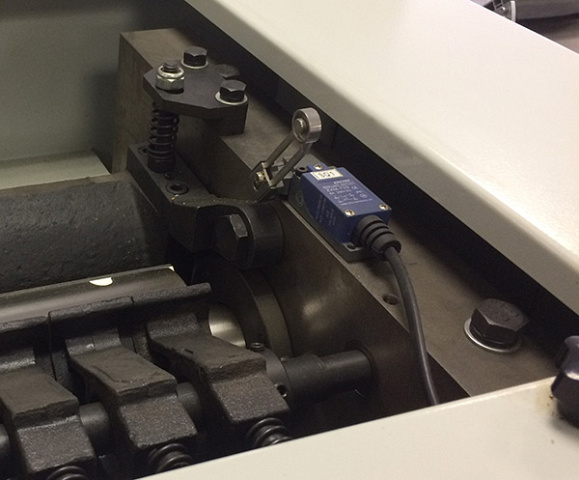

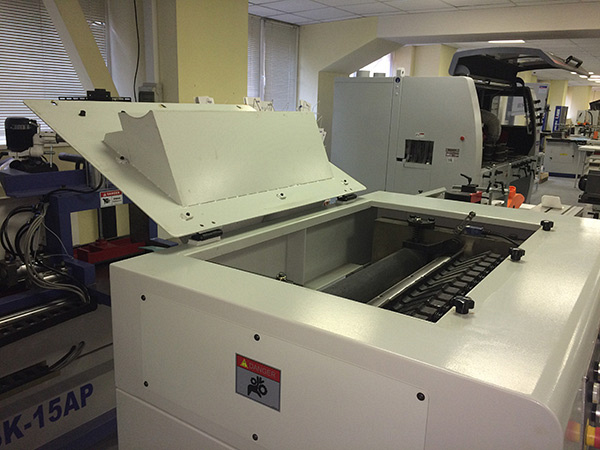

ВЕРХНЯЯ КРЫШКА

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу (например, при замене ножей). При открытой крышке срабатывает концевик, что исключает возможность включения станка – норматив СЕ.

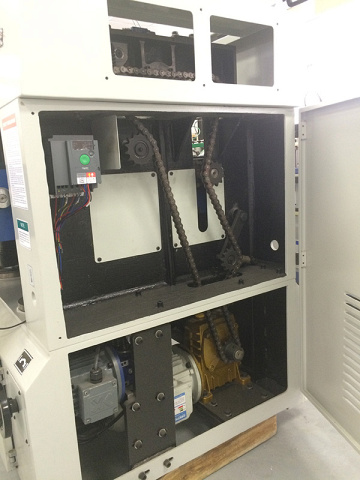

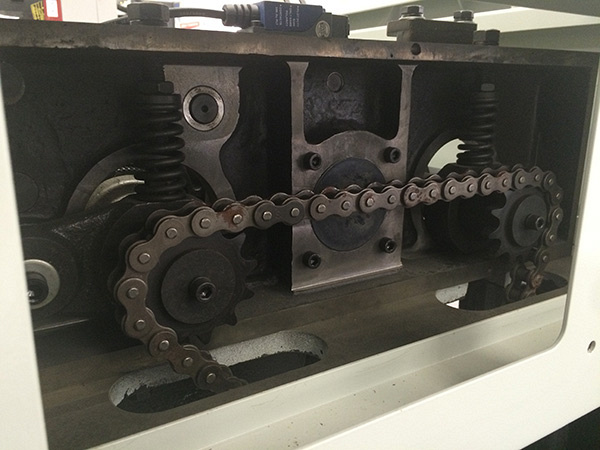

СИСТЕМА ПОДАЧИ

Привод верхних подающих роликов и приводных роликов в столе осуществляется от отдельного двигателя мощностью 1,5 кВт через редуктор посредством цепи.

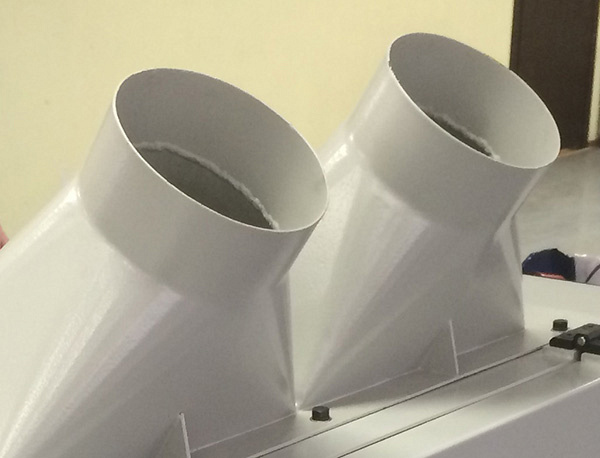

АСПИРАЦИЯ

Удаление стружки через 2 круглых эксгаустерных отверстия Ø150 мм.

ЭЛЕКТРОШКАФ

Имеет удобный доступ с передней панели и дополнительно защищен от попадания пыли и грязи уплотнительной резинкой.

В станке используются надежные и проверенные европейские электрокомпоненты, такие как Shneider Electric.



Модель QUADRO 63
Размеры обрабатываемой заготовки, мм:
Ширина наибольшая 630
Толщина наименьшая 3
Толщина наибольшая 300
Длина не менее 300
Размер рейсмусового стола, мм 1200 х 630
Толщина снимаемого слоя наибольшая, мм 8
Диаметр ножевого вала, мм 125
Количество ножей, шт 4
Скорость подачи заготовки, инвертор, м/мин 5 - 18
Частота вращения ножевого вала, об/мин 5000
Количество двигателей, шт. 3
Мощность двигателя привода ножевого вала, кВт 7,5
Мощность двигателя подачи, кВт 1,5
Мощность двигателя подъёма / опускания стола, кВт 0,37
Общая установленная мощность, кВт 9,37
Диаметр аспирационных патрубков, мм 150 х 2 шт
Габаритные размеры, мм:
Длина 1150
Ширина 1300
Высота 1520
Вес, кг 1250
