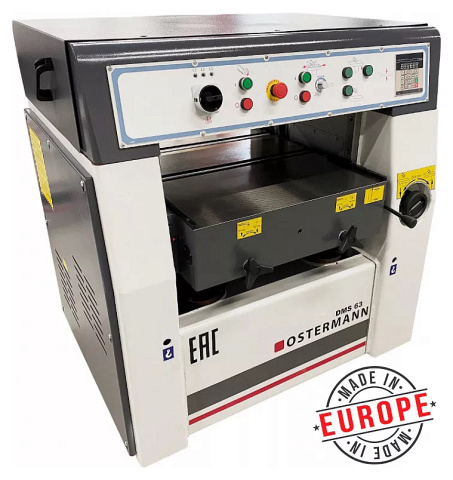

Европа
Ножевой вал: четырехножевой
Ширина строгания: 630 мм
Скорость подачи: 5 - 21 м/мин
Мощность: 9,5 кВт
Вес: 1110 кг
• Автоматическая настройка толщины с помощью программатора
• Плавная регулировка скорости подачи
• 2 приводных ролика в чугунном столе
• Секционный подающий вал
• Электроподъем стола с электронной индикацией высоты
НАЗНАЧЕНИЕ:
Предназначен для плоскостного строгания досок, брусков, щитов в заданный размер по толщине.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

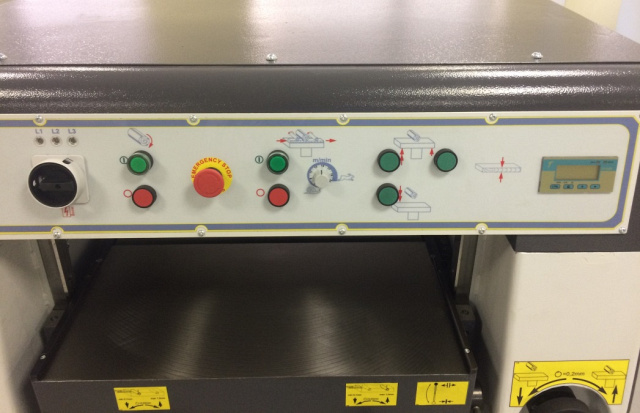

| | ПУЛЬТ УПРАВЛЕНИЯ

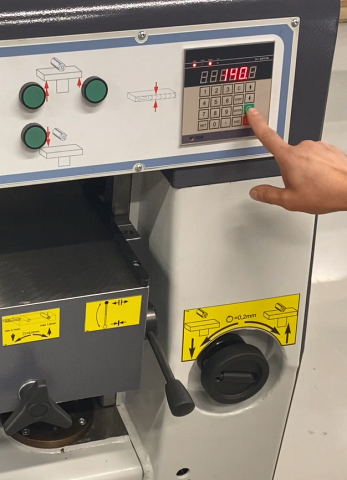

Удобный пульт управления с программатором, кнопками включения / выключения, электроподъема / опускания стола, регулятором ско-рости подачи и электронной индикацией положения стола. |
| | ПОДЪЕМ СТОЛА Перемещение стола на требуемую высоту осуществляется путем ввода необходимых значений. Значение отображается на электронном дисплее. После ввода значения стол автоматически перемещается на нужную высоту. |
| | ВАЛЕЦ ПОДАЧИ Секционный подающий вал позволяет одновременно подавать в станок сразу несколько заготовок имеющих разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |

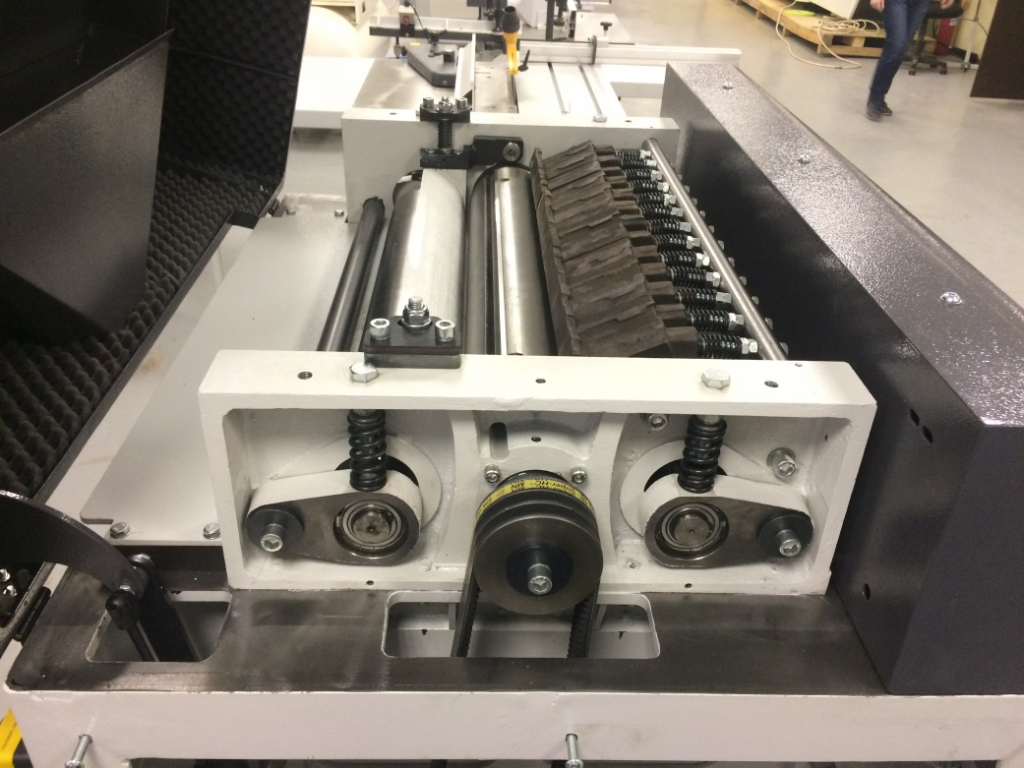

| | НОЖЕВОЙ ВАЛ И ВАЛЬЦЫ ПОДАЧИ Расположены в литой верхней части станка, что исключает возникновение вибраций и обеспечивает долгий срок службы. |

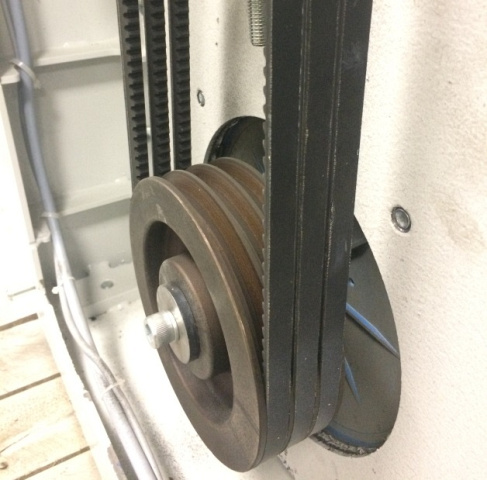

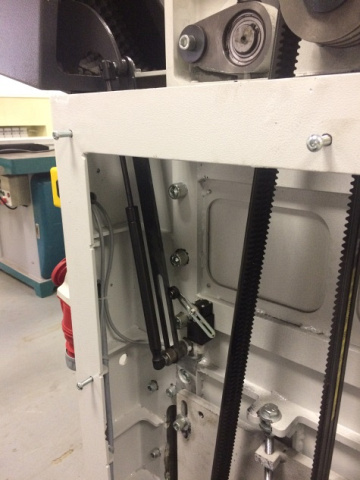

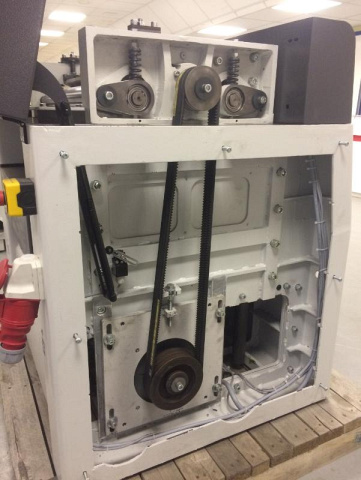

| | ПРИВОД НОЖЕВОГО ВАЛА Осуществляется от двигателя мощностью 9,5 кВт посредством зубчатой ременной передачи через 3 ремня. Зубчатая ременная передача обеспечивает высокий показатель КПД, обладает повышенным ресурсом эксплуатации, а также увеличенным интервалом технического обслуживания. |

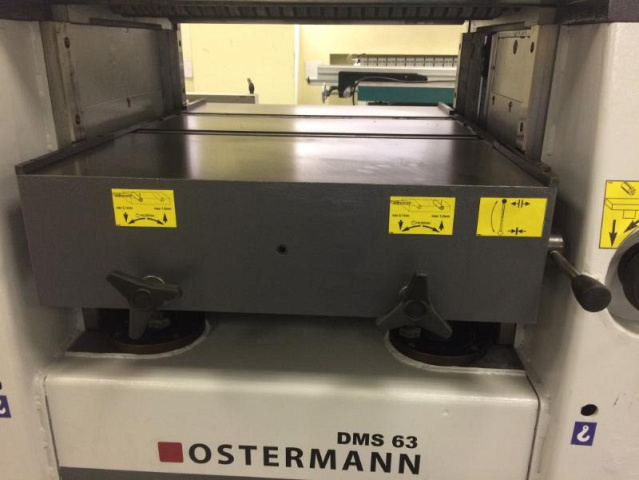

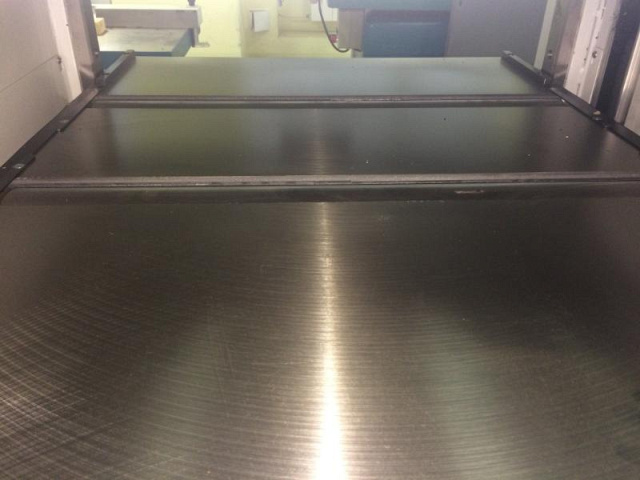

| | РАБОЧИЙ СТОЛ Чугунный рабочий стол с двумя приводными роликами обеспечивает легкое скольжение заготовки. |

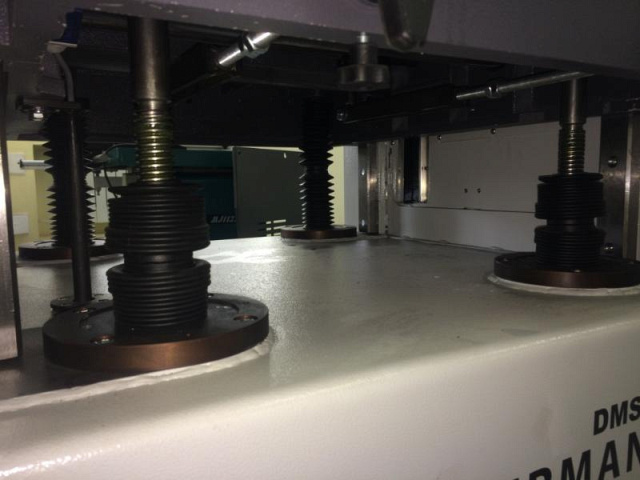

| | ОПОРЫ СТОЛА Рабочий стол надежно зафиксирован на 4-х винтовых опорах, обеспечивающих параллельность и исключающих перекос стола. От попадания пыли и грязи опоры защищены кожухами. |

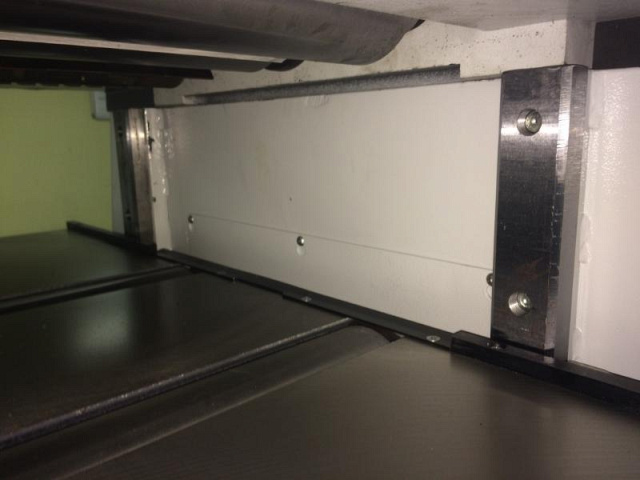

| | НАПРАВЛЯЮЩИЕ СТОЛА Перемещение стола по 4-м массивным призматическим направляющим исключающих перекос. |

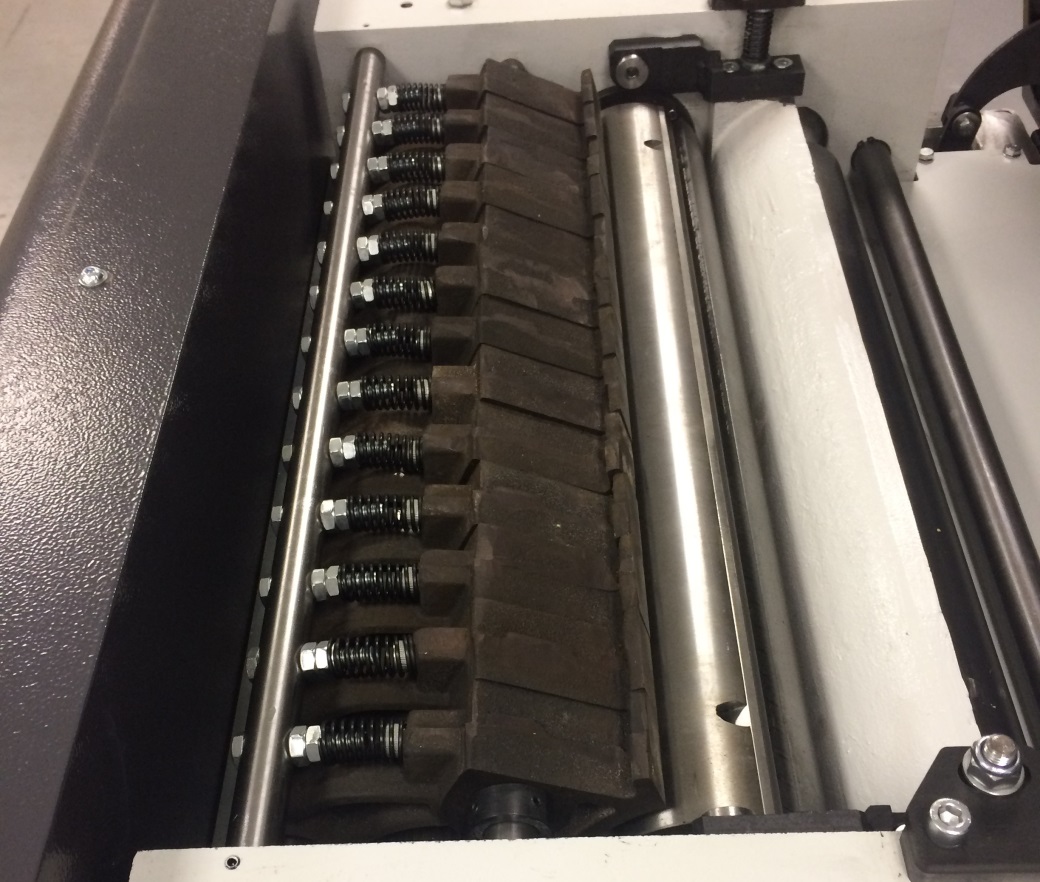

| | СЕКЦИОННЫЕ ПРИЖИМЫ Перед ножевым валом заготовку прижимают к столу подпружиненные секционные независимые прижимы. Установлены они после подающего секционного вала и могут настраиваться на разное усилие, в зависимости от обрабатываемого материала. Благодаря этому обеспечивается высокое качество обработки. |
| | РОЛИКИ В СТОЛЕ Приводные ролики в столе имеют удобную настройку вылета по высоте от 0,1 мм до 1 мм, что позволяет настроить станок под обработку любого материала. Привод вальцов от двигателя подачи посредством цепи. |

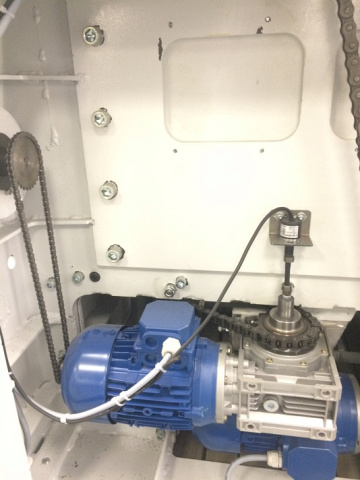

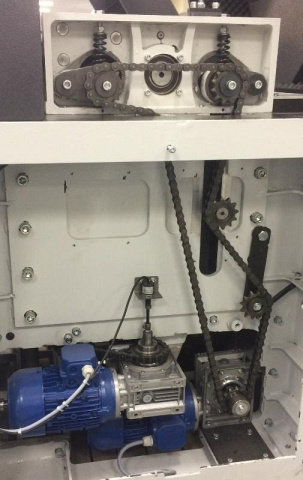

| | СИСТЕМА ПОДАЧИ Привод верхних подающих роликов и приводных роликов в столе осуществляется от отдельного двигателя мощностью 1,5 кВт через редуктор посредством цепи. |

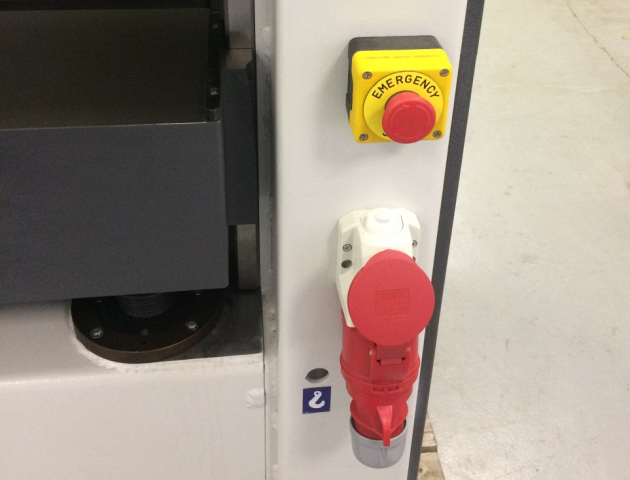

| | ДУБЛИРУЮЩИЙ АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ Установлен на задней стороне станка в соответствии с нормами СЕ. |

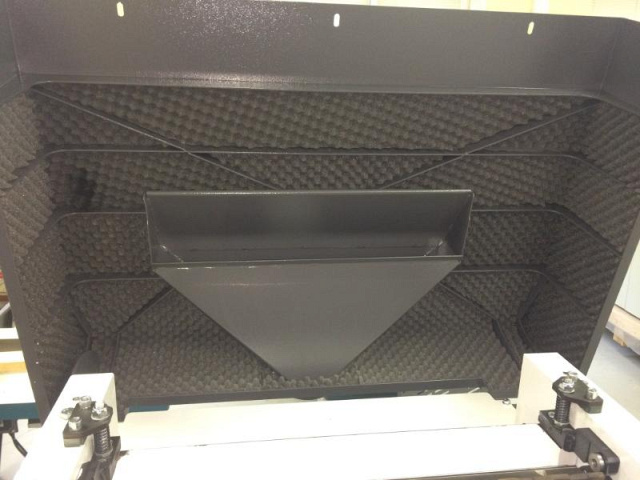

| | ВЕРХНЯЯ КРЫШКА Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу (например, при замене ножей). Шумоизоляция кожуха обеспечивает снижение шума при работе. При открытой крышке срабатывает концевик, что исключает возможность включения станка – норматив СЕ. |

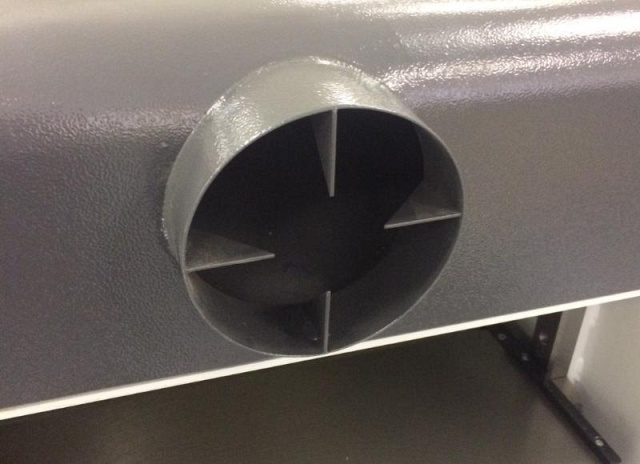

| | АСПИРАЦИЯ Удаление стружки через круглую эксгаустерную воронку Ø160 мм. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

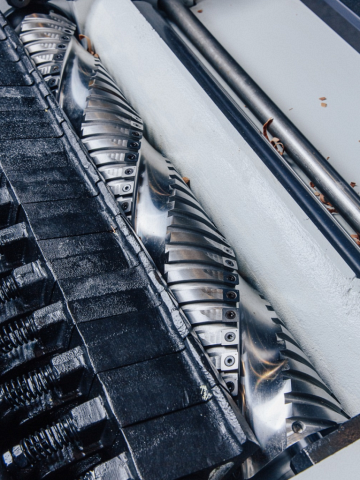

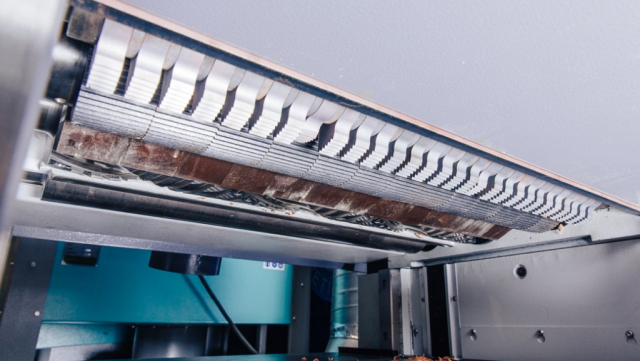

| | СПИРАЛЬНЫЙ НОЖЕВОЙ ВАЛ SOFT-FORCE (ОПЦИЯ) Имеет 3 ряда твердосплавных пластин по 34 шт. в каждом. Ножевые пластины расположены по спирали и повернуты. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. |
