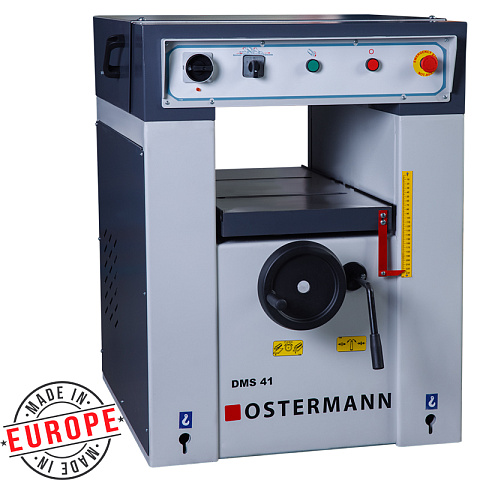

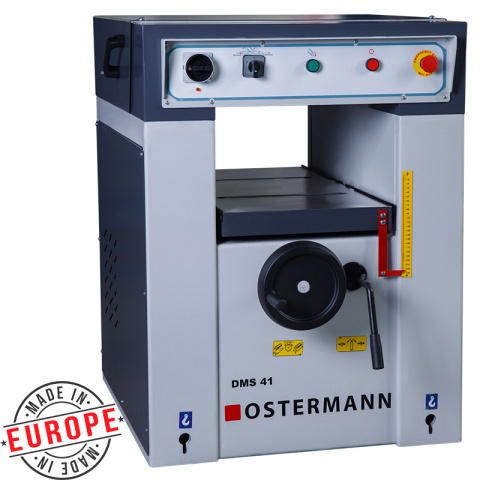

Европа
Ножевой вал: четырехножевой
Ширина строгания: 400 мм
Скорость подачи: 6 / 12 м/мин
Мощность: 4 кВт
Вес: 425 кг
• Отдельный двигатель на подачу
• 2 ролика в чугунном столе
• Толщина обработки 225 мм
НАЗНАЧЕНИЕ:
Предназначен для плоскостного строгания досок, брусков, щитов в заданный размер по толщине.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

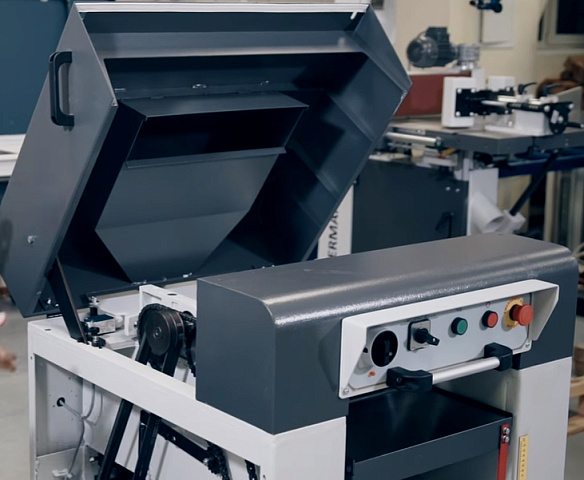

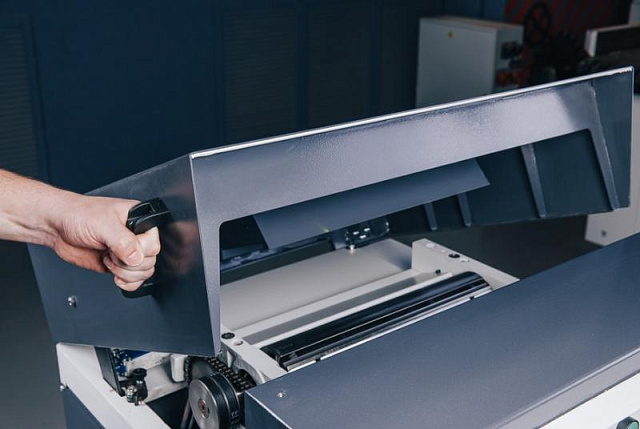

| | ВЕРХНЯЯ КРЫШКА Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу. |

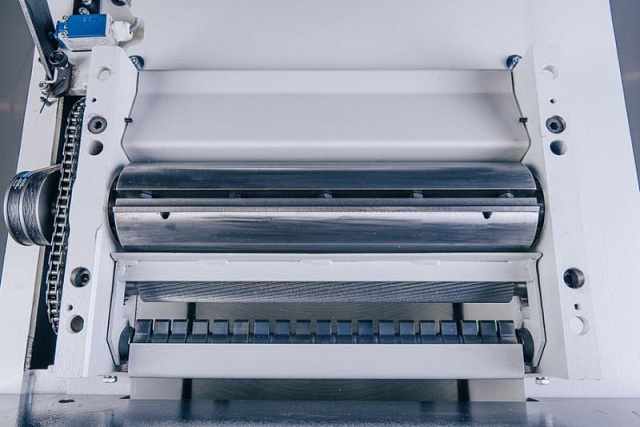

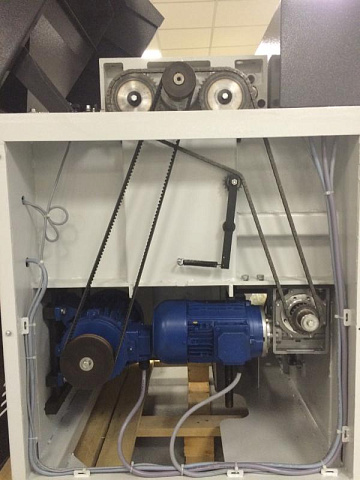

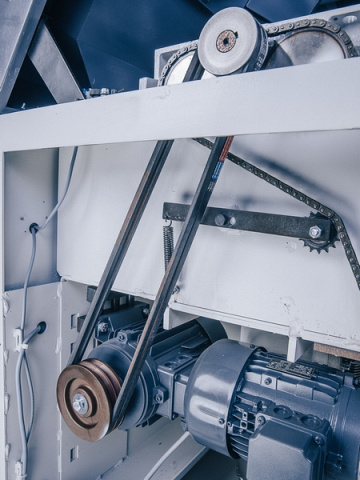

| | НОЖЕВОЙ ВАЛ 4-х ножевой вал Ø 100мм обеспечивает отличные результаты строгания. Привод ножевого вала от мощного двигателя 4кВт посредством 2-х клиновых ремней. |

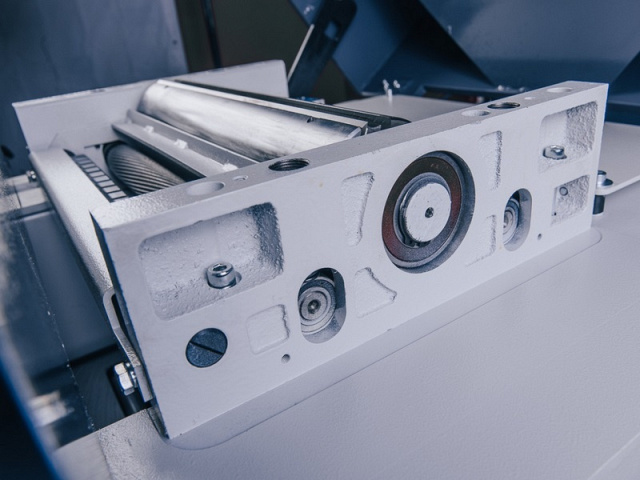

| | КРЕПЛЕНИЕ НОЖЕВОГО ВАЛА Находится в литом чугунном корпусе, в котором все посадочные отверстия автоматически обрабатываются на фрезерном центре с ЧПУ за один установ. Этим обеспечивается отсутствие даже малейших вибраций и достигаются превосходные результаты рейсмусования. |

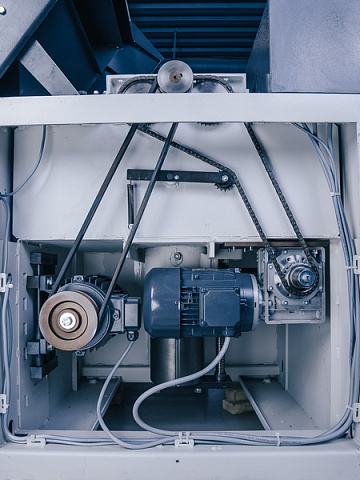

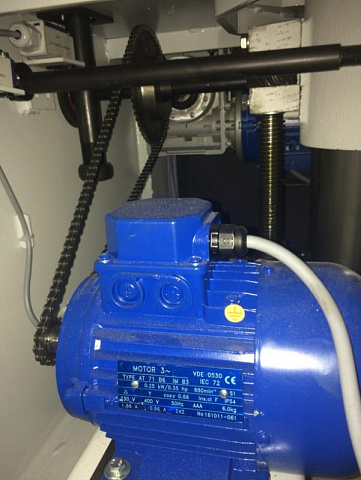

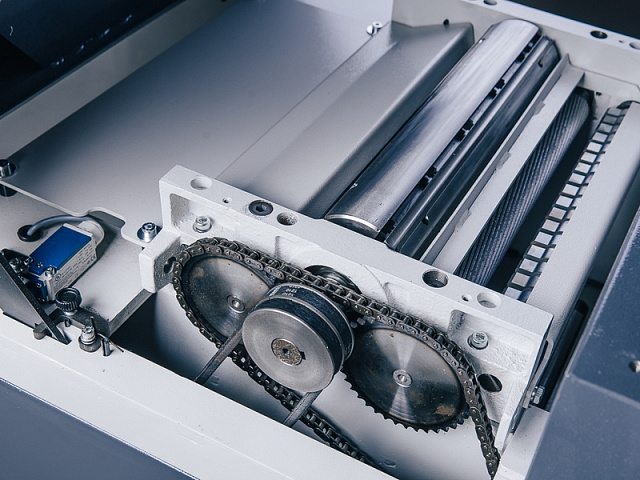

| | ПРИВОД РОЛИКОВ ПОДАЧИ Осуществляется от отдельного двигателя через редуктор посредством цепи. |

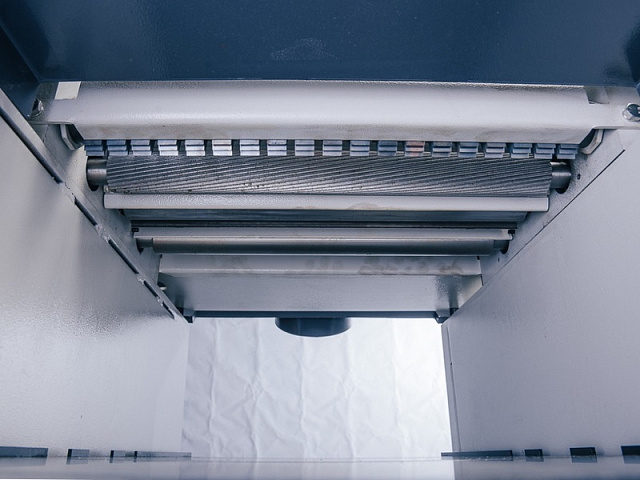

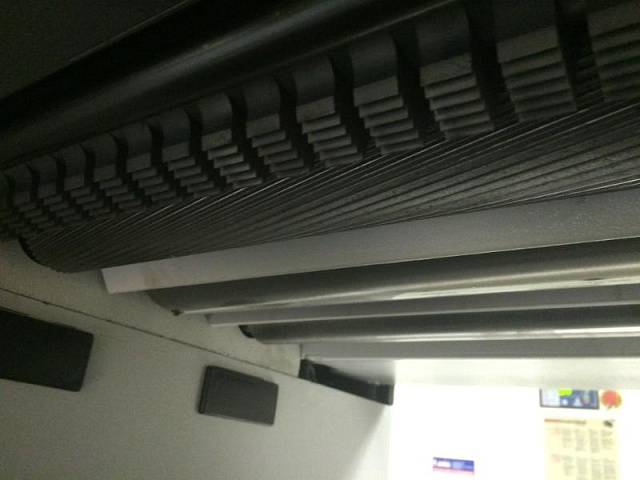

| | ВАЛЬЦЫ ПОДАЧИ Подача заготовки при помощи рифленого сплошного вала с косыми насечками. Когтевая защита предотвращает выброс заготовки. Принимающий валец металлический гладкий. От налипания стружки закрыт кожухом. |

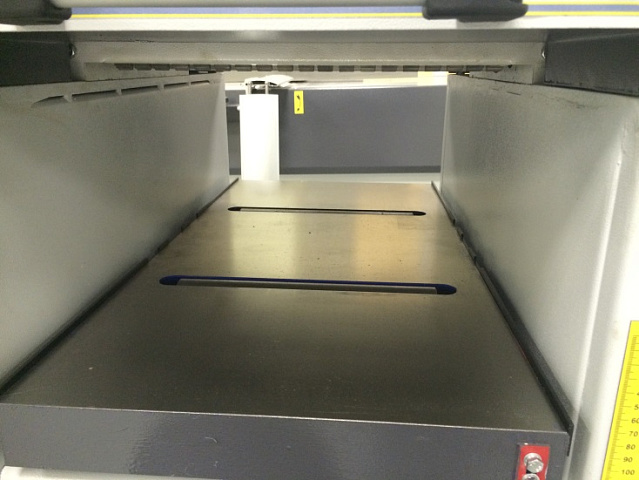

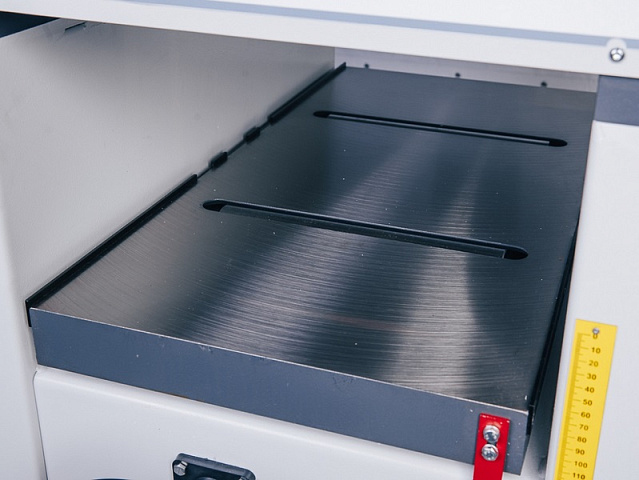

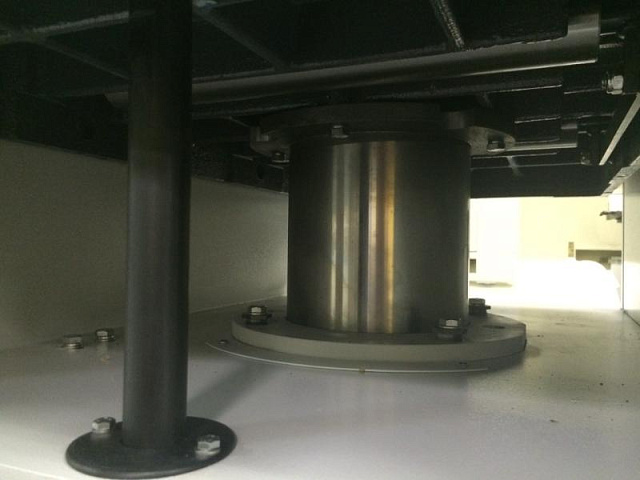

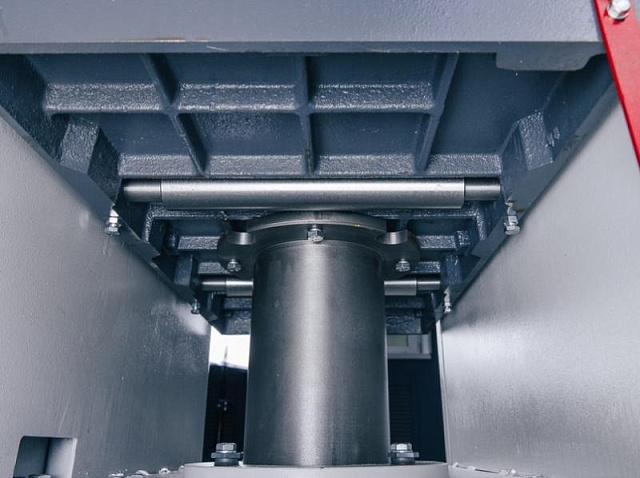

| | РАБОЧИЙ СТОЛ Чугунный с ребрами жесткости. Ролики в столе обеспечивает лучшее скольжение заготовки. Стол надежно закреплен на массивной стальной опоре Ø 160мм. Опора перемещается в чугунном корпусе. |

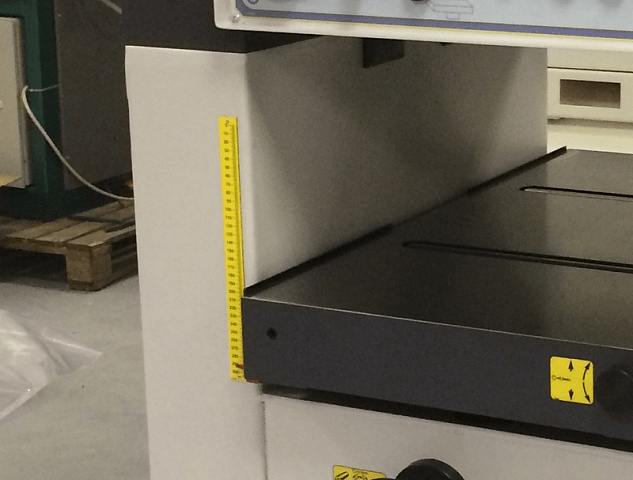

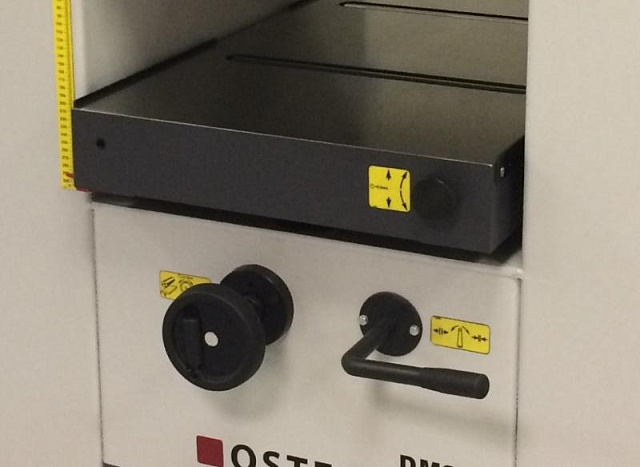

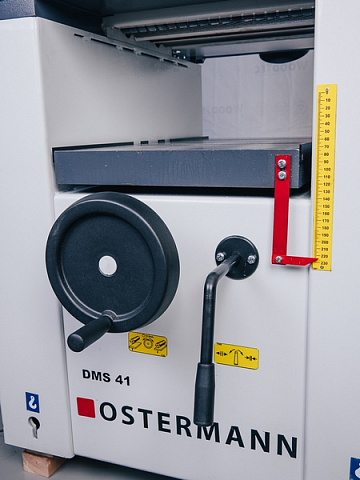

| | ПОДЪЕМ СТОЛА Подъем/опускание стола осуществляется при помощи маховика. Жесткая фиксация стола при помощи рукоятки. Настройка толщины обработки по миллиметровой шкале. |

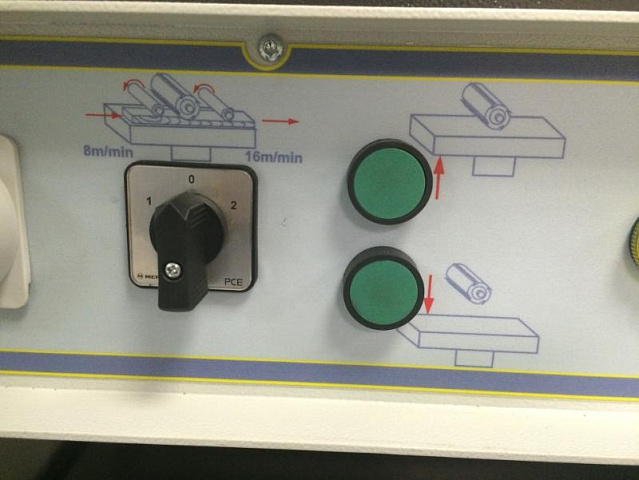

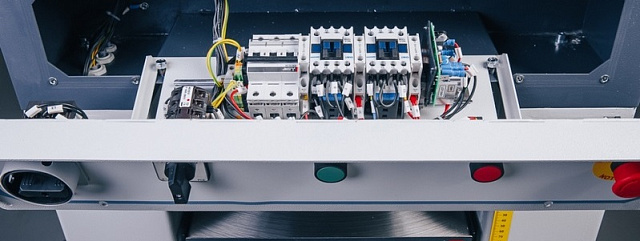

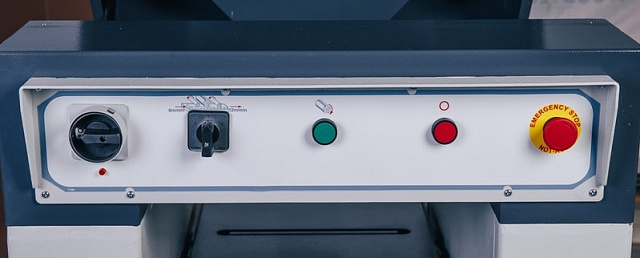

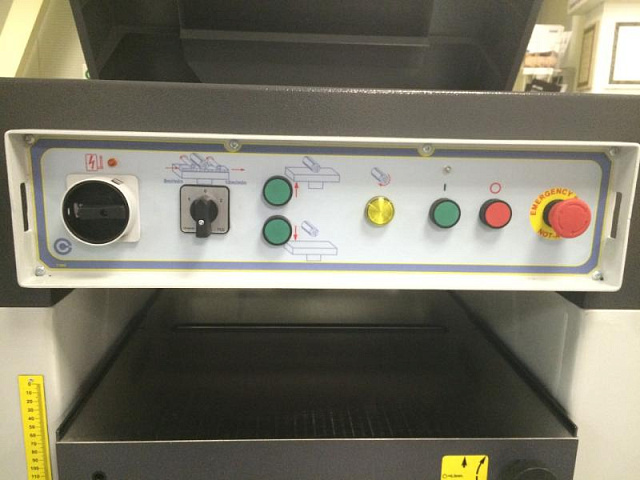

| | ПУЛЬТ УПРАВЛЕНИЯ Удобный пульт управления с кнопками включения и выключения, кнопкой аварийной остановки и переключателем скорости подачи. Легкий и удобный доступ к электрокомпонентам станка, расположенных на панели управления. |

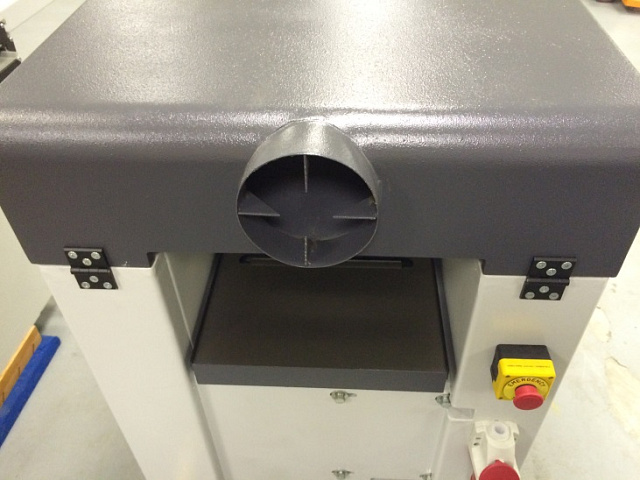

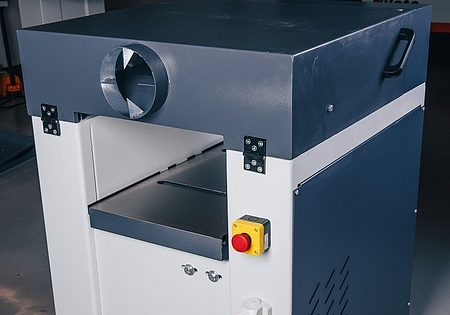

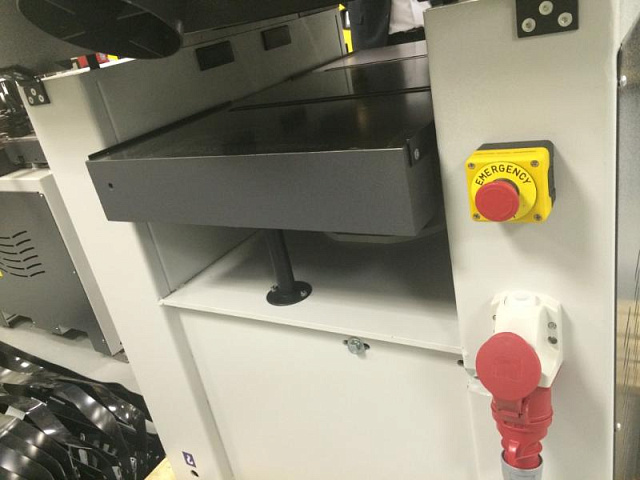

| | АСПИРАЦИЯ На задней части станка расположен патрубок под аспирацию Ø 160мм и аварийный выключатель |

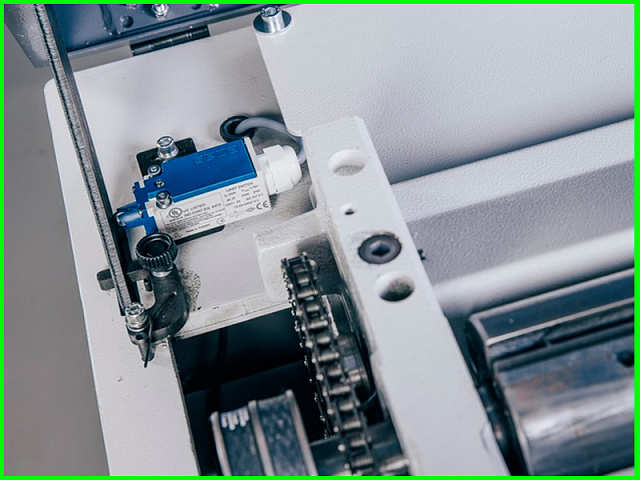

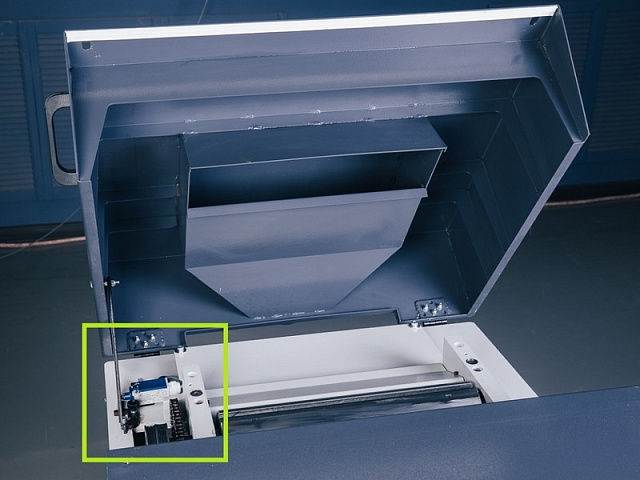

| | СИСТЕМА БЕЗОПАСНОСТИ Соответствует европейским нормам СЕ. При открытой крышке срабатывает концевой выключатель и блокирует возможность включения станка. При поднятой крышке специальный подпружиненный стопор блокирует закрытие крышки, что удобно при обслуживании станка, например при замене ножей. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

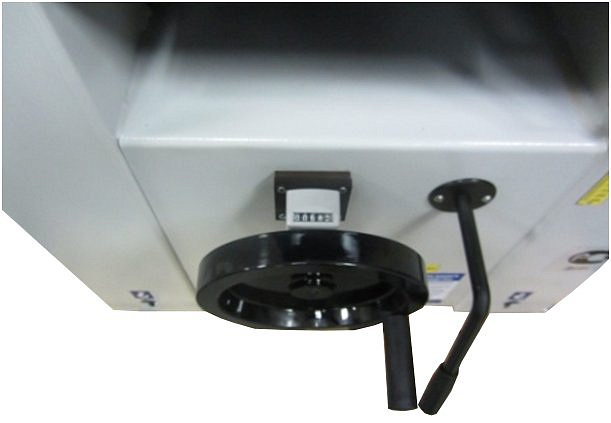

| | МЕХАНИЧЕСКИЙ СЧЕТЧИК Опционально можно установить счетчик для точной настройки на размер (до 0,1 мм). |

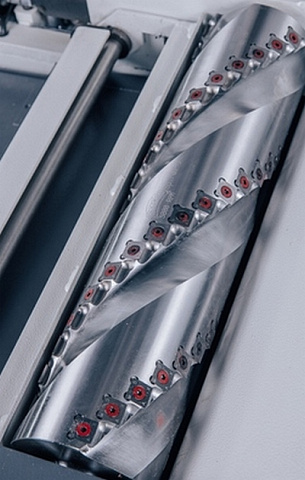

| | СПИРАЛЬНЫЙ НОЖЕВОЙ ВАЛ SOFT-FORCE Имеет 3 ряда твердосплавных пластин по 22 шт. в каждом. Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. |
КОМПЛЕКТУЮЩИЕ:
В производстве используются комплектующие ведущих мировых производителей, что позволяет держать качество изготавливаемого оборудования на самом высшем уровне.
| | РЕДУКТОРЫ |
| | ЭЛЕКТРОКОМПОНЕНТЫ |
| | ПЕРЕКЛЮЧАТЕЛИ |
| | ИНСТРУМЕНТ |
| | ОСНАСТКА |
