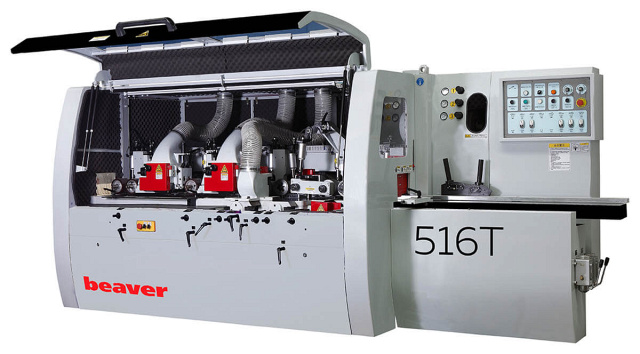

Четырехсторонний станок Beaver 516T

Четырехсторонний станок Beaver 516T
  • Производитель: Beaver

  • Макс. сечение заготовки: 160 х 100 мм

    Количество шпинделей: 5 шт.

    Скорость подачи: 6 - 24 м/мин

    Мощность: 32,6 кВт

    Вес: 3300 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Четырехсторонний станок Beaver 516T

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Четырехсторонний станок Beaver 516T

Подобрать аналог

Вы выбрали: Четырехсторонний станок Beaver 516T

  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы и необходимой шероховатости поверхности.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

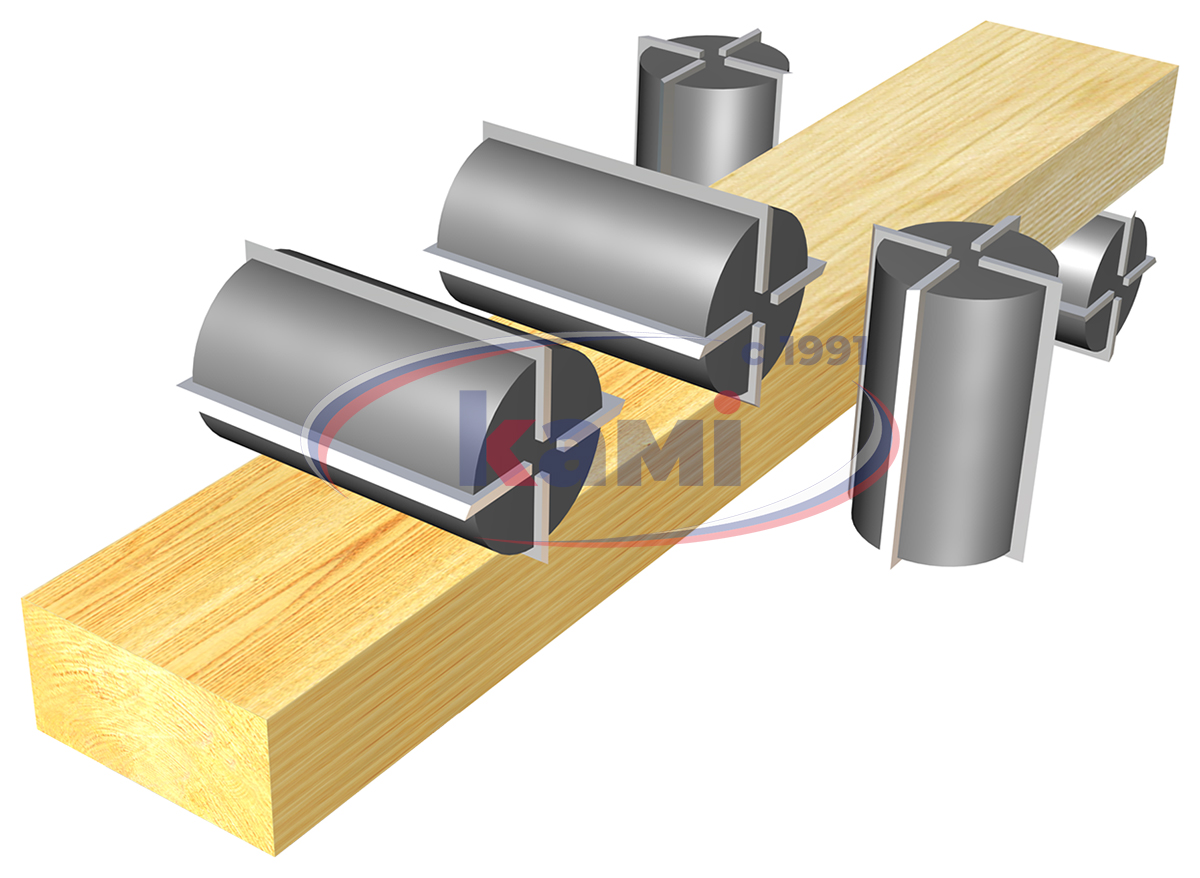

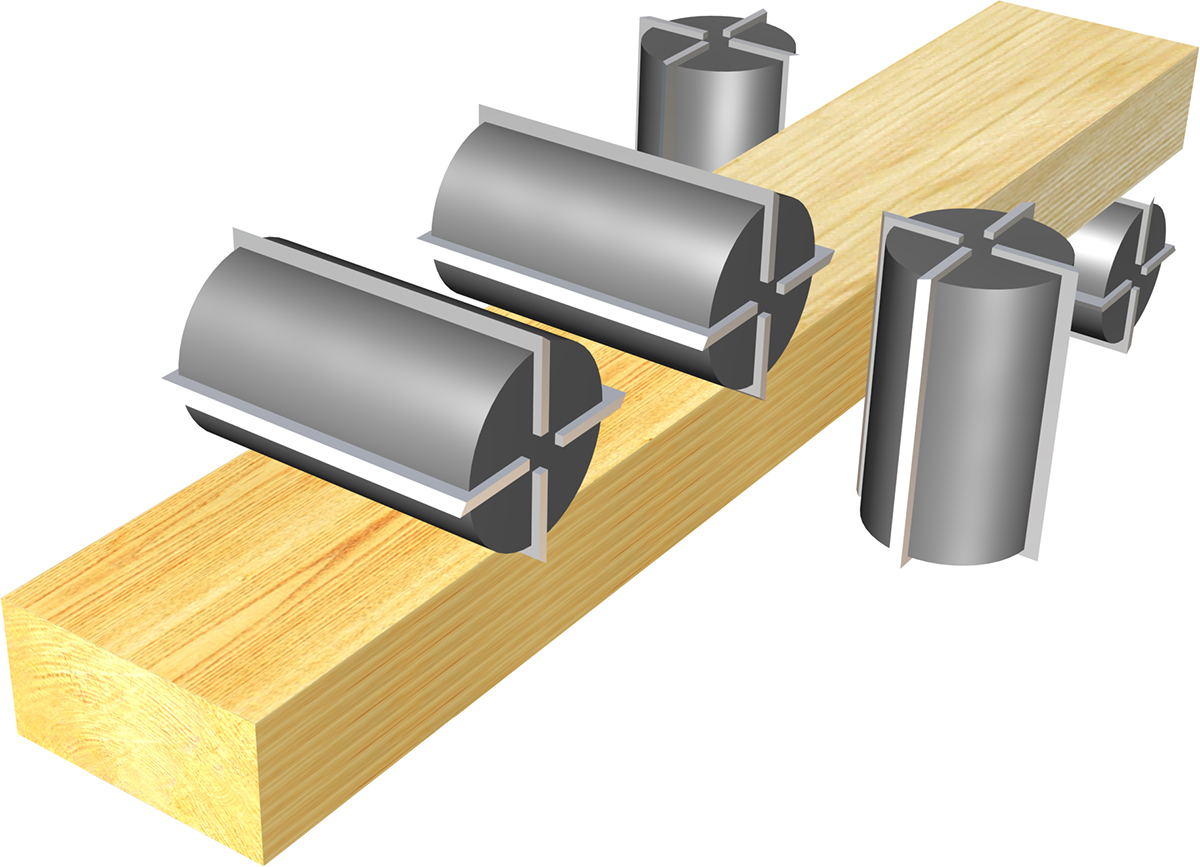

СХЕМА ОБРАБОТКИ:

Четырехсторонний станок Beaver 516T, схема обработки Четырехсторонний станок Beaver 516T, схема обработки



БОЛЕЕ 2000 ЧЕТЫРЕХСТОРОННИХ СТАНКОВ «BEAVER» В РАБОТЕ ПО ВСЕЙ РОССИИ




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

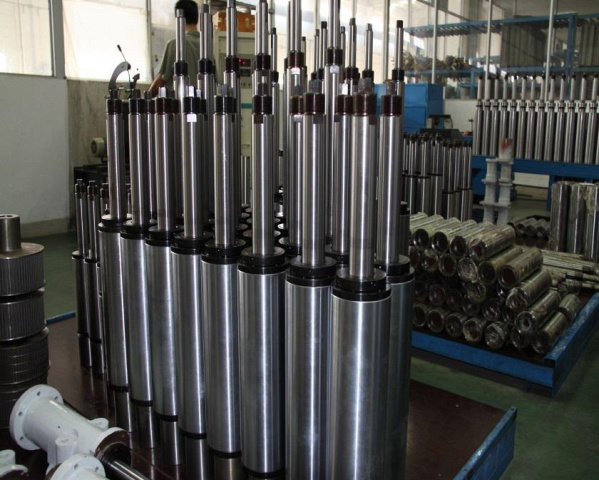

Четырехсторонний станок Beaver 620, высокоточные динамически сбалансированные шпиндели ШПИНДЕЛИ

Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.

Шпиндели собраны с применением высокоточных подшипников известной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации.
Четырехсторонний станок Beaver 620, шпиндели собраны с применениемвысокочных подшипников известной фирмы SKF

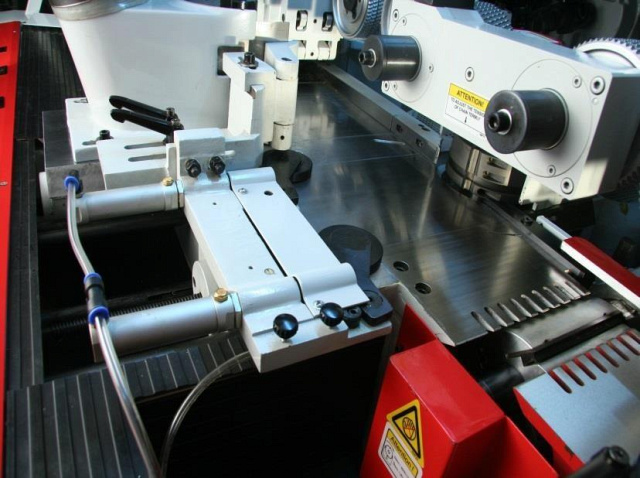

Четырехсторонний станок Beaver 620, комбинированная станина СТАНИНА

На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

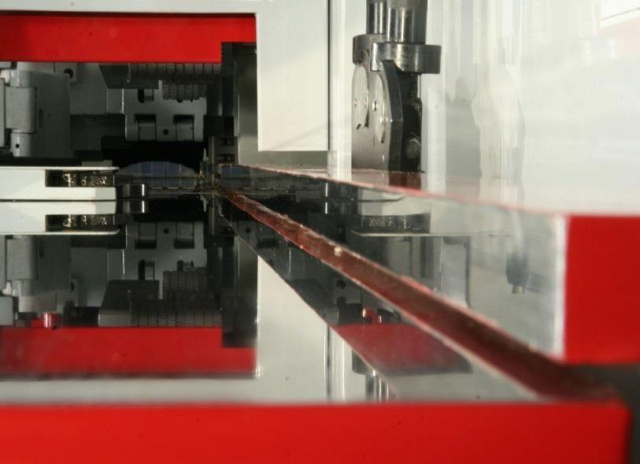

Четырехсторонний станок Beaver 620, подающий и рабочие столы прошли специальную термическую обработку

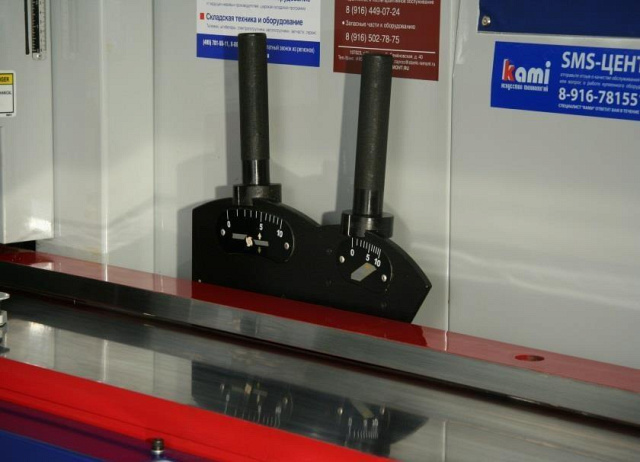

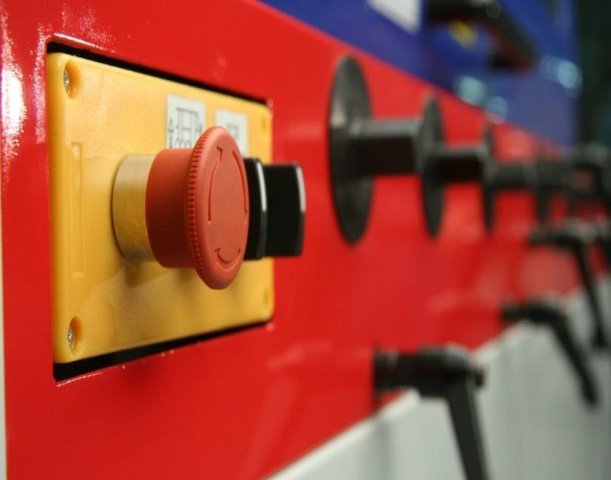

Четырехсторонний станок Beaver 620, настройка всех шпинделей легко и удобно НАЛАДКА И ОБСЛУЖИВАНИЕ СТАНКА

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.

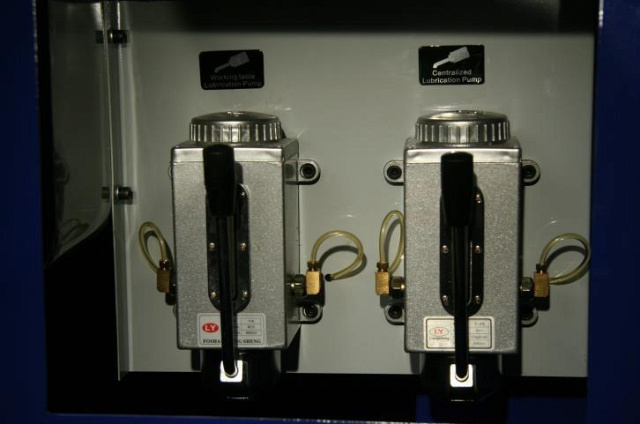

Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.

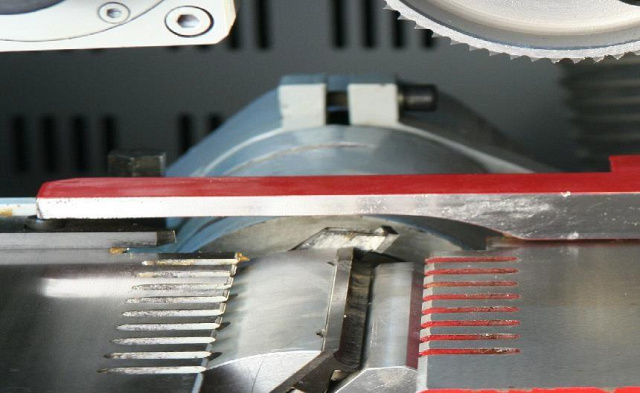

На горизонтальный шпиндель устанавливается пазовая фрезая и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.

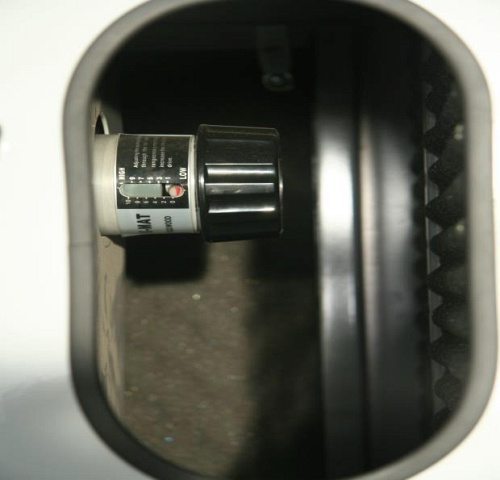

Четырехсторонний станок Beaver 620, централизованная система смазки
Четырехсторонний станок Beaver 620, возможность установки на первый шпиндель пазовой фрезы

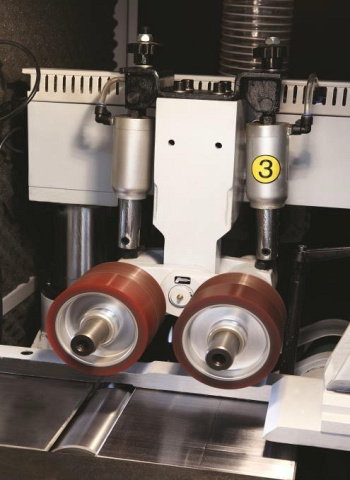

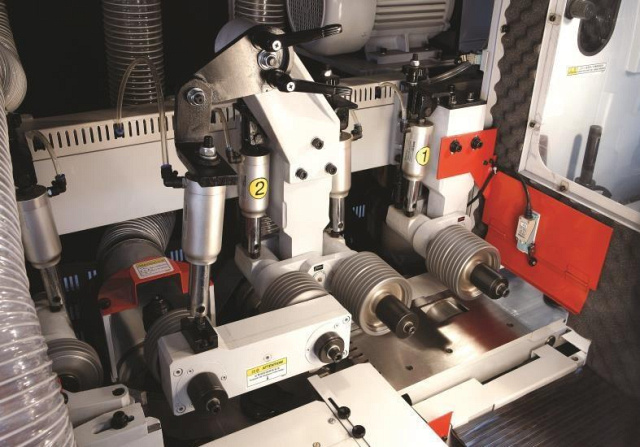

Четырехсторонний станок Beaver 620, приводные верхние рифленые ролики СИСТЕМА ПОДАЧИ


Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

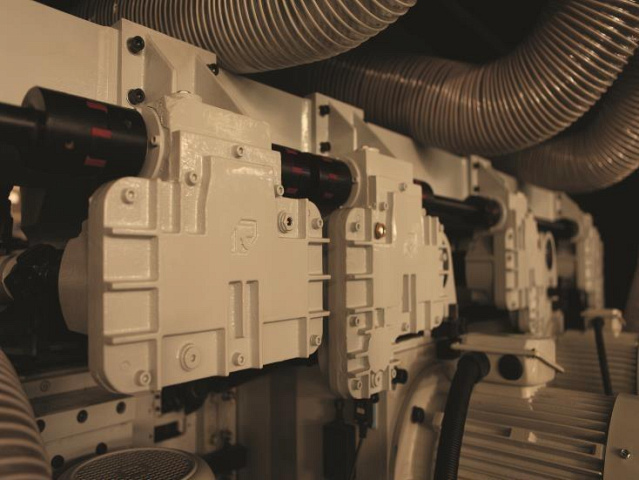

Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.

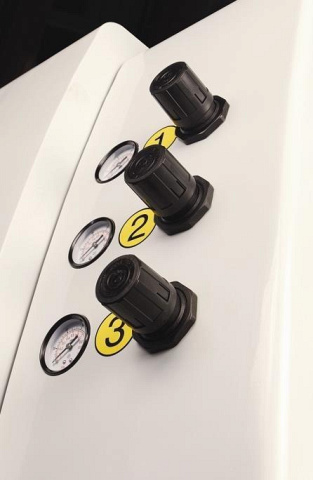

Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Снижается время на переналадку станка, повышается производительность, в отличие от пружин - пневматика – стабильный и постоянный прижим заготовок на протяжении всего времени работы станка.

Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет деликатно обрабатывать заготовки небольших сечений, исключая их повреждение.

Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подаче торец в торец, и от 250 мм при подаче одной заготовки.

Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более.

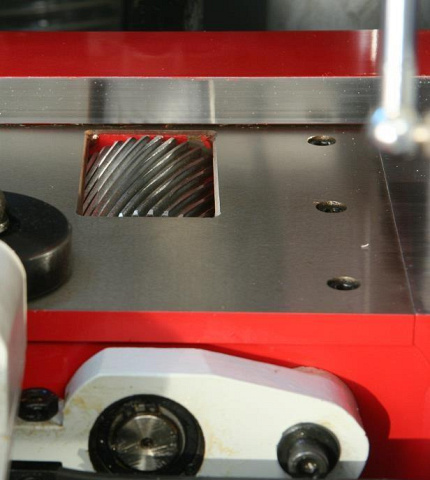

В базовой комплектации станка имеется 3 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.

Четырехсторонний станок Beaver 620, редукторная система привода подающих       Четырехсторонний станок Beaver 620, боковой прижим
Четырехсторонний станок Beaver 620, специально разработанный механизм подачи       Четырехсторонний станок Beaver 620, дополнительный приводной подающий ролик
Четырехсторонний станок Beaver 620, цилиндрические направляющие

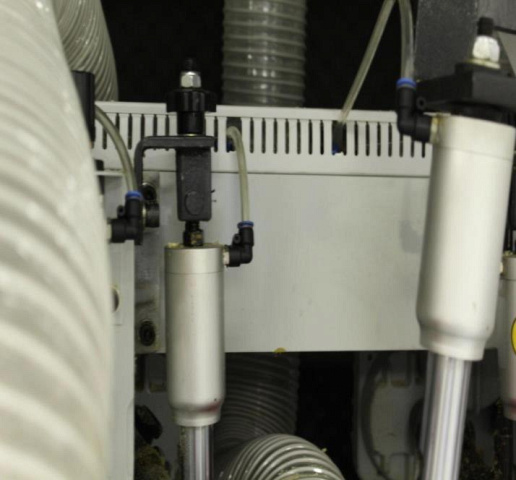

Четырехсторонний станок Beaver 620, три независимых пневматических регулятора




ОБУЧЕНИЕ И ПУСКО-НАЛАДОЧНЫЕ РАБОТЫ

   Четырехсторонний станок Beaver 620, обучение и пуско-наладочные работы Воспользуйтесь услугами опытных инженеров и наладчиков, сертифицированных на заводах-изготовителях станков.



СКЛАД ЗАПЧАСТЕЙ В МОСКВЕ И РЕГИОНАХ БОЛЕЕ 15 000 НАИМЕНОВАНИЙ

   Четырехсторонний станок Beaver 620, склад запчастей в Москве и регионах более 15 000 наименований



ГАРАНТИЙНОЕ И ПОСТГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Четырехсторонний станок Beaver 620, гарантийное и постгарантийное обслуживание

В штате более 40 сервис-инженеров.

Оперативное реагирование на проблему в течение 24 часов.

Решение рекламаций любого уровня и сложности.

Модельный ряд четырехсторонних станков BEAVER

Четырехсторонний станок Beaver 22M

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 413

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 513

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 723UI

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 416

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 516T

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 420

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 520

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 620

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 623

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 633

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver
Модель 516T
Количество шпинделей, шт. 5
Размеры обрабатываемых заготовок
Ширина, мм 20 - 160
Толщина, мм 10 - 100
Длина наименьшая, мм 250
Скорость подачи (бесступенчатая), м/мин 6 - 24
Диаметры шпинделей, мм 40
Диаметр фрез наружный
Первого нижнего шпинделя, мм 110 - 125
Правого и левого шпинделей, мм 110 - 160
Первого верхнего шпинделя, мм 110 - 160
Второго верхнего шпинделя, мм 110 - 160
Частота вращения шпинделей, об/мин 6000
Мощность двигателей
Первого нижнего шпинделя, кВт 5,5
Правого шпинделя, кВт 4
Левого шпинделей, кВт 4
Первого верхнего шпинделя, кВт 7,5
Второго верхнего шпинделя, кВт 7,5
Мощность двигателя подачи, кВт 3
Мощность двигателя подъема траверсы, кВт 1,1
Общая установленная мощность, кВт 32,6
Диаметр патрубков стружкоприемников, мм 130
Габаритные размеры:
Длина, мм 3523
Ширина, мм 1572
Высота, мм 1700
Вес, кг 3300
