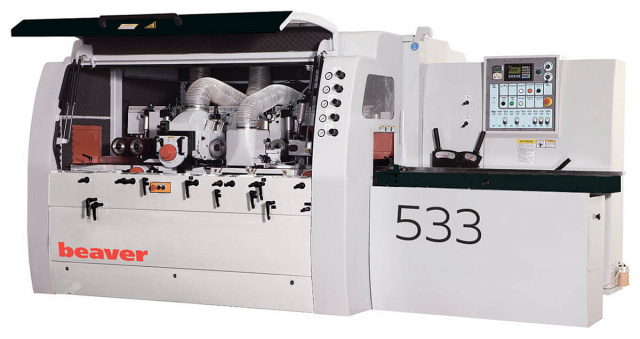

Четырехсторонний станок Beaver 533M

Четырехсторонний станок Beaver 533M
  • Производитель: Beaver

  • Макс. сечение заготовки: 330 х 230 мм

    Количество шпинделей: 5 шт.

    Скорость подачи: 3 - 25 м/мин

    Мощность: 71,6 кВт

    Вес: 5700 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Четырехсторонний станок Beaver 533M

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Четырехсторонний станок Beaver 533M

Подобрать аналог

Вы выбрали: Четырехсторонний станок Beaver 533M

  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы и необходимой шероховатости поверхности. Относится к классу тяжелых брусовых станков благодаря сечению обрабатываемой детали 330 х 230 мм и увеличенной мощности станка.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.

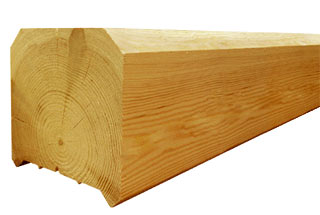

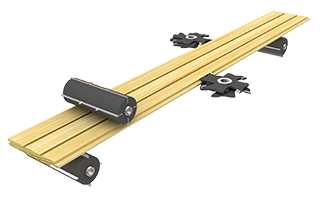

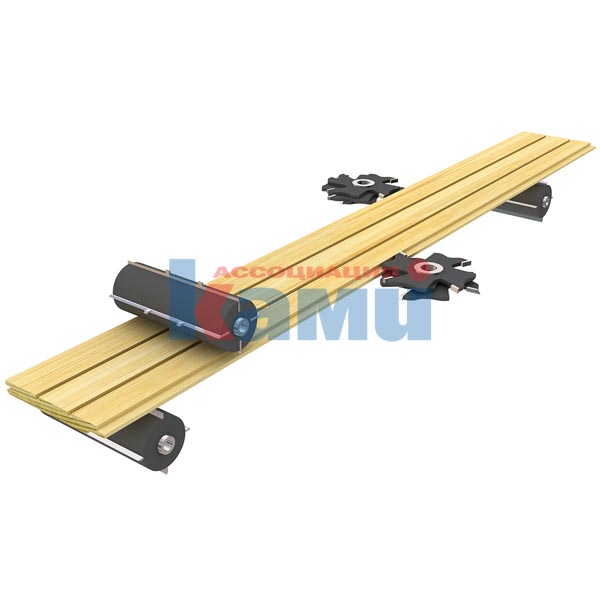

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

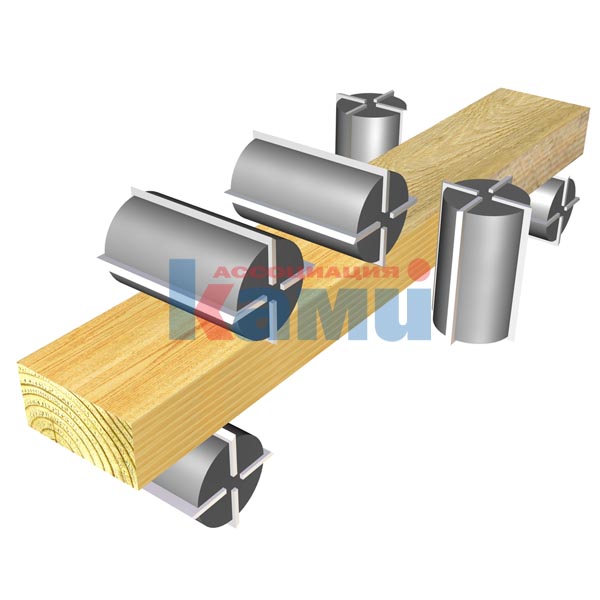

СХЕМА ОБРАБОТКИ:

Четырехсторонний станок Beaver 523 B, схема обработки Четырехсторонний станок Beaver 523 B, схема обработки



БОЛЕЕ 2000 ЧЕТЫРЕХСТОРОННИХ СТАНКОВ «BEAVER» В РАБОТЕ ПО ВСЕЙ РОССИИ



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

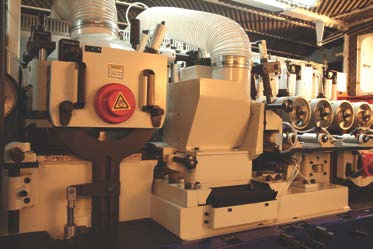

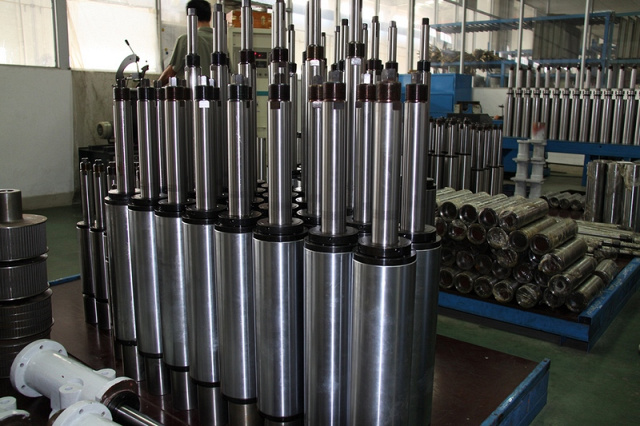

Четырехсторонний станок Beaver 620, высокоточные динамически сбалансированные шпиндели ШПИНДЕЛИ

Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. Наружный диаметр шпинделей – 50 мм.

Шпиндели собраны с применением высокоточных радиально-упорных подшипников известной фирмы SKF (Европа)
Четырехсторонний станок Beaver 620, шпиндели собраны с применениемвысокочных подшипников известной фирмы SKF
Четырехсторонний станок Beaver 620, комбинированная станина

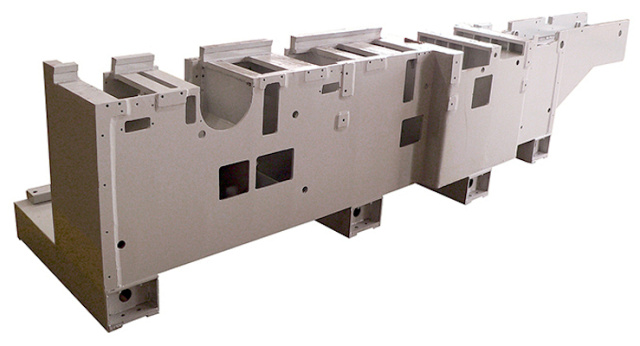

СТАНИНА

На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

Электрокомпоненты станка от известной мировой марки Schneider-electric.

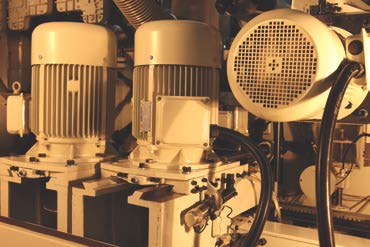

Увеличенная мощность приводов шпинделей до 11 и 15 кВт и системы подачи позволяют профилировать брус естественной влажности

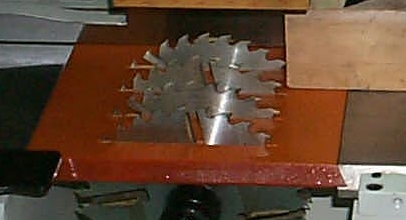

Возможность установки дисковых пил на последний нижний шпиндель.

Гидрозажимные контропоры на всех горизонтальных шпинделях позволяют устанавливать на станок тяжелый инструмент для профилирования бруса естественной влажности шириной до 330 мм.

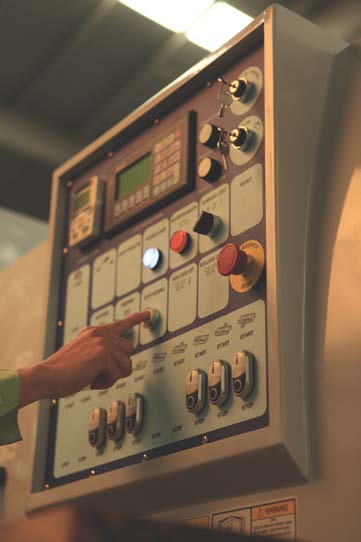

Инвертер на подачу. Позволяет электронным способом менять скорость подачи станка в диапазоне от 3 до 25 м/мин. Также на станке имеется возможность настройки по высоте и ширине обработки с центрального пульта управления, что снижает время на переналадку, увеличивая производительность.



   Четырехсторонний станок Beaver 620, подающий и рабочие столы прошли специальную термическую обработку




Четырехсторонний станок Beaver 620, настройка всех шпинделей легко и удобно НАЛАДКА И ОБСЛУЖИВАНИЕ СТАНКА

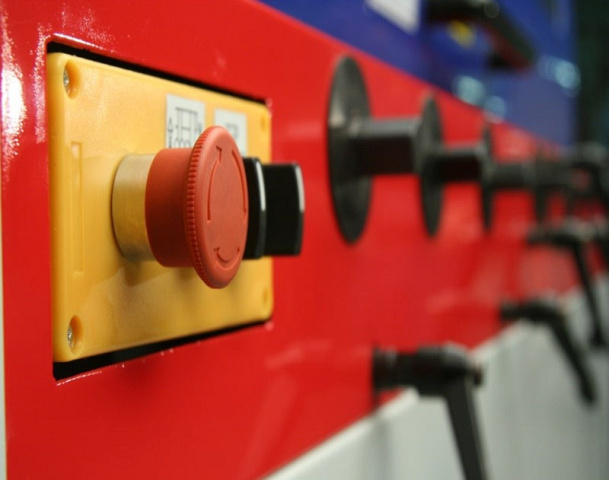

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм

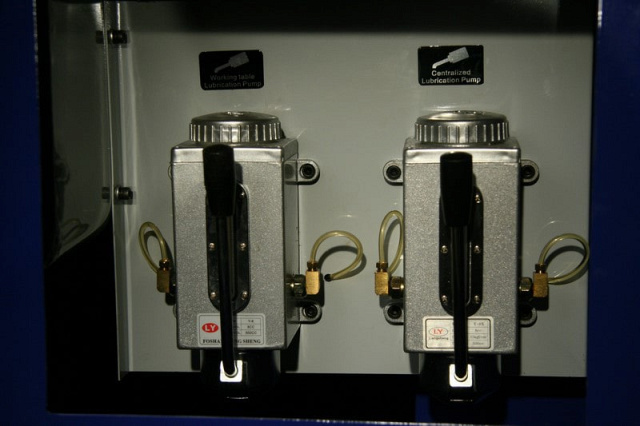

Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.

На горизонтальный шпиндель устанавливается пазовая фрезая и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.
Четырехсторонний станок Beaver 620, централизованная система смазки
Четырехсторонний станок Beaver 620, возможность установки на первый шпиндель пазовой фрезы

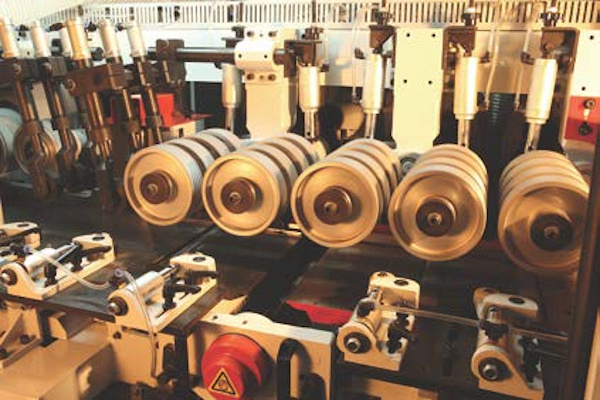

Четырехсторонний станок Beaver 620, приводные верхние рифленые ролики СИСТЕМА ПОДАЧИ

Увеличенная группа верхних рифленых роликов на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.

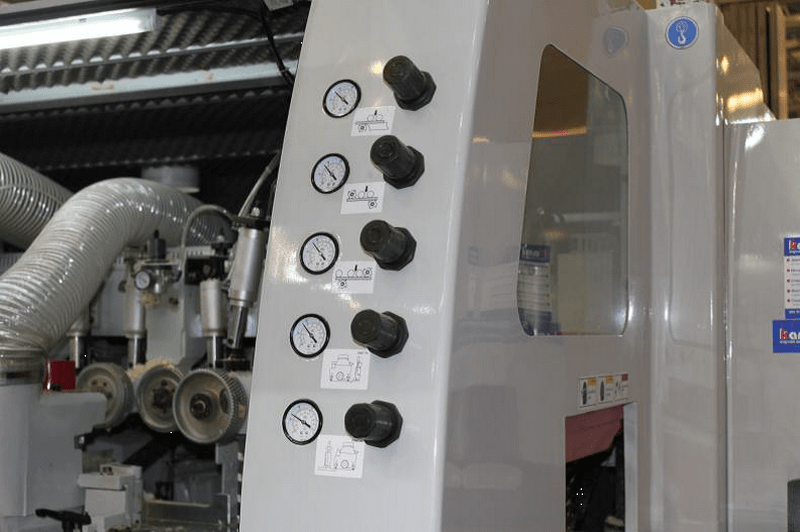

Независимые пневматические регуляторы, управляющие прижимом трех независимых групп подающих роликов и прижимных плит перед верхними горизонтальными шпинделями, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Значительно снижают время на переналадку станка.

Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет деликатно обрабатывать заготовки небольших сечений, исключая их повреждение.

Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подаче торец в торец, и от 250 мм при подаче одной заготовки.

Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более.

В базовой комплектации станка имеется 4 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.

Четырехсторонний станок Beaver 620, дополнительный приводной подающий ролик   Четырехсторонний станок Beaver 620, специально разработанный механизм подачи
Четырехсторонний станок Beaver 620, боковой прижим   Четырехсторонний станок Beaver 620, три независимых пневматических регулятора
Четырехсторонний станок Beaver 620, редукторная система привода подающих



Четырехсторонний станок Beaver 620, цилиндрические направляющие



ОБУЧЕНИЕ И ПУСКО-НАЛАДОЧНЫЕ РАБОТЫ

Четырехсторонний станок Beaver 620, обучение и пуско-наладочные работы Воспользуйтесь услугами опытных инженеров и наладчиков, сертифицированных на заводах-изготовителях станков.



СКЛАД ЗАПЧАСТЕЙ В МОСКВЕ И РЕГИОНАХ БОЛЕЕ 15 000 НАИМЕНОВАНИЙ

   Четырехсторонний станок Beaver 620, склад запчастей в Москве и регионах более 15 000 наименований



ГАРАНТИЙНОЕ И ПОСТГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Четырехсторонний станок Beaver 620, гарантийное и постгарантийное обслуживание

В штате более 40 сервис-инженеров.

Оперативное реагирование на проблему в течение 24 часов.

Решение рекламаций любого уровня и сложности.

Модельный ряд четырехсторонних станков BEAVER

Четырехсторонний станок Beaver 22M

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 413

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 513

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 723UI

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 416

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 516T

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 420

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 520

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 620

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 623

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver

Четырехсторонний станок Beaver 633

Четырехсторонний станок Beaver 620, модельный ряд четырехсторонних станков Beaver
Модель 533M
Размеры обрабатываемой заготовки
Ширина, мм 20 - 330
Толщина, мм 8 - 230
Длина не менее, мм 350
Количество шпинделей, шт. 5
Частота вращения шпинделей, об/мин 6000
Посадочный диаметр шпинделей, мм 50
Скорость подачи, м/мин 3 - 25
Мощность 1-го нижнего шпинделя, кВт 11
Мощность правого шпинделя, кВт 11
Мощность левого шпинделя, кВт 11
Мощность 1-го верхнего шпинделя, кВт 15
Мощность 2-го верхнего шпинделя, кВт -
Мощность 2-го нижнего шпинделя, кВт 15
Мощность двигателя подачи, кВт 7.5
Мощность двигателя подъема, кВт 1,1
Суммарная мощность, кВт 71,6
Длина загрузочного стола, мм 1955
Размеры инструмента (Dнар. х dпос)
На первом шпинделе, мм 110 - 145
На вертикальных шпинделях, мм 110 - 200
На горизонтальных шпинделях, мм 110 - 200
Габаритные размеры:
Длина, мм 4191
Ширина, мм 2144
Высота, мм 2000
Вес, кг 5700
