К3-Фасад

К3-Фасад
  • Производитель: Центр Развития САПР "ГеоС"

    Страна: Россия

  • Уникальное программное приложение, разработанное специально для удобного и быстрого проектирования и изготовления мебельных фасадов.
Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: К3-Фасад

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: К3-Фасад

Подобрать аналог

Вы выбрали: К3-Фасад

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

К3-ФАСАД - уникальное программное приложение, разработанное специально для удобного и быстрого проектирования и изготовления мебельных фасадов. Программа позволяет создать трехмерные модели фасадов необходимого размерного ряда, задать им все необходимые фрезеровки и сформировать по ним управляющие программы для станка.

Новое приложение К3-Мебель Фасад 7.4 специально разработано для автоматизации процесса проектирования и производства прямых (не гнутых) фрезерованных фасадов.


Программа К3-Мебель Фасад 7.4 "умеет":

  • проектировать фасады; геометрия, отделка, материалы фасадов могут быть самыми различными;
  • подготавливать "штрих-коды" и спецификации;
  • передавать данные на станки.

Интерфейс и документация

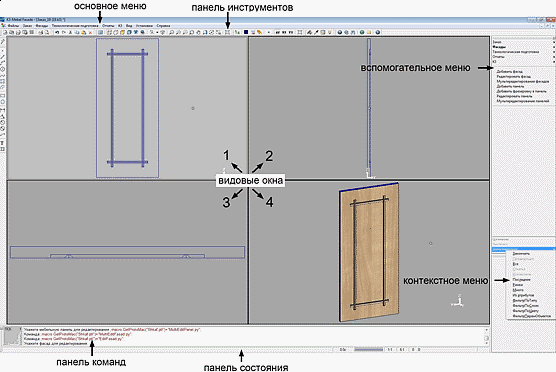

Интерфейс программы К3-Мебель Фасад 7.4 не вызовет затруднений. Он удобен и интуитивно понятен.


К программе прилагается подробная документация. Её вы найдете, выбрав в стандартном меню Пуск строчку Все программы, затем папку GeoS, а в ней - папку К3-Мебель Фасад 7.4\Документация.

К вашему сведению, в программе работает справка, которая вызывается во время рабочего сеанса нажатием кнопки F1.


Работа с заказами

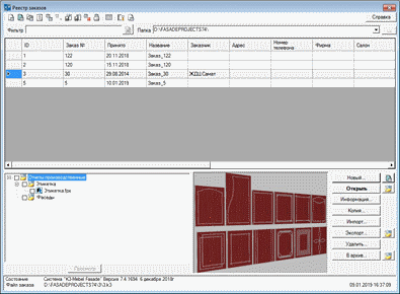

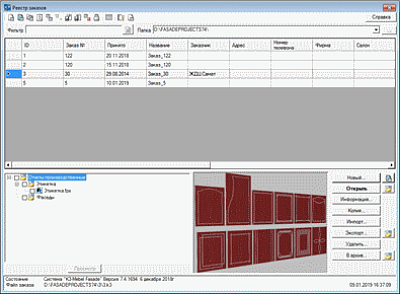

Работа в программе строится посредством заказов. Все заказы собраны в одном месте - в Реестре заказов. Это наглядно, и экономит уйму времени.

Не выходя из карточки Реестр заказов, вы можете:

  • принять новый заказ;
  • быстро найти и открыть принятый заказ;
  • получить полную информацию о заказе и в случае необходимости изменить ее;
  • создать копию заказа;
  • подготовить заказ для передачи в бухгалтерские и другие учетные программы;
  • списать заказ, предварительно создав его архив;
  • удалить заказ с компьютера;
  • и прочее.

Работа с фасадами

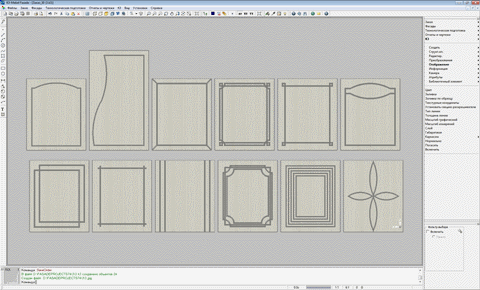

В К3-Мебель Фасад 7.4 фасады могут быть библиотечными (шаблонными):

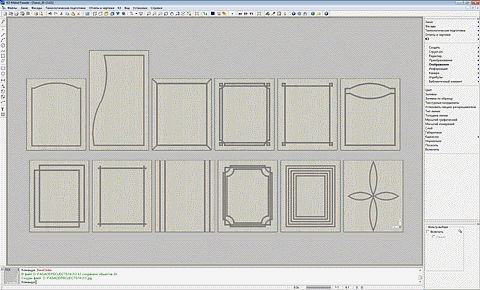

И могут быть сделаны по собственным эскизам:


Создавать фасад в программе можно по-разному.

Самый простой способ - взять готовый фасад из библиотеки, поставляемой вместе с программой (команда Добавить фасад), и отредактировать его, если в этом есть необходимость. Вы можете изменить размеры, материал, рисунок, направление текстуры фасада.


Внимание! Программа К3-Мебель Фасад 7.4 работает только с прямыми фрезерованными фасадами. В библиотеке готовых фасадов они находятся в папках Фасады рамочные и Фасады сплошные. При задании рисунка фасада выбирайте только из этих папок.


Если нужного вам рисунка фасада в библиотеке нет, в программе существует возможность создать фасад вручную, с вашим собственным рисунком. Для этого нужно добавить в сцену обычную панель (команда Добавить панель).

Затем нарисовать на пласти панели или на плоскости, параллельной ей, контур рисунка и при помощи команды Добавить фрезеровку в панель вырезать по нему фрезеровку. В режиме редактирования (команда Редактировать панель) вы можете изменить у "панельного" фасада размеры, материал, рисунок, направление текстуры и пр.

В одном заказе вы можете работать сразу с несколькими фасадами. В этом случае для редактирования библиотечных фасадов вам пригодится команда Мультиредактирование фасадов, а для "панельных" фасадов - команда Мультиредактирование панелей.



Отчеты

Для фасадов заказа программа формирует два типа отчетов: Этикетка и Фасады. Для их создания нужно воспользоваться командой Отчёты/Создание и просмотр.

Отчёт Этикетка представляет собой наклейки на фасады с нанесённым на них штрих- кодом, содержащим всю информацию о фасаде.


Отчет Фасады представляет собой таблицу с перечнем всех фасадов заказа, сгруппированных по рисункам и материалам, из которого они сделаны. Для каждого рисунка указаны типы фрез, необходимых для его создания. Для каждого фасада указаны длина и ширина.


Передача данных на станки

Программа К3-Мебель Фасад 7.4 поставляется в двух комплектациях.

Комплект К3-Мебель Фасад 7.4 Стандарт позволяет передавать данные заказа на стандартные станки с ЧПУ, обрабатывающие панели поштучно (команда Передать на станок с ЧПУ).


Список форматов файлов для станков, с которыми работает К3-Мебель Фасад 7.4 Стандарт, следующий:

  • WoodWop
  • XXLCYFLEXF900
  • BiesseWorks
  • HOLZMA_XSD
  • Gannomat
  • Format4 Profit 2s
  • BiesseWorksBPP
  • FilatoFX6
  • Beaver
  • Holzher
  • Hirzt
  • PD4Hirzt
  • XXLMorbidelli
  • CID3Hirzt
  • BiesseRoverB

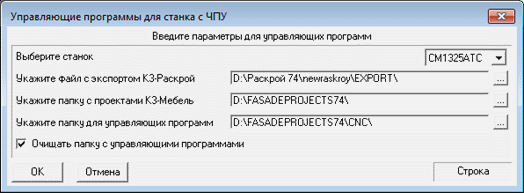

Комплект К3-Мебель Фасад 7.4 Нестинг позволяет передавать данные на нестинговые станки: CM1325ATC, NestingBeaver и CNCNesting. Для этого сначала необходимо раскроить фасады с помощью модуля К3-Мебель. Раскрой листовых материалов, входящего в комплект, и сохранить результаты раскроя в файл *dbf. Затем сформировать управляющую программу для станка при помощи команды Передача на раскроечный центр:



Фотовизуализация

В программу встроен хороший фотовизуализатор. С помощью него вы сможете получить неплохого качества картинку, которую сможете использовать для рекламы или демонстрации сочетания материалов фасадов и материалов интерьера и пр., например:
