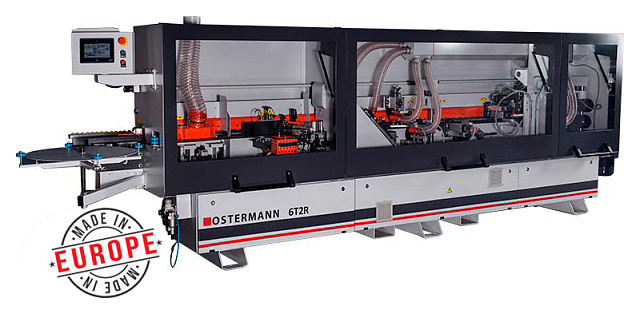

Автоматический кромкооблицовочный станок OSTERMANN 6T2R
Код товара: МБ 262057
Европа

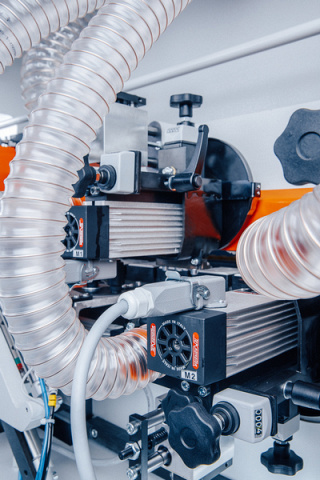

Узел предварительного фрезерования

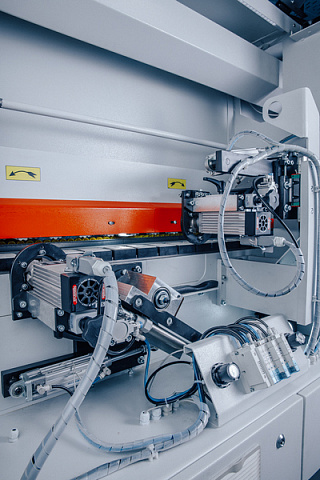

Узел 2-х моторной торцовки

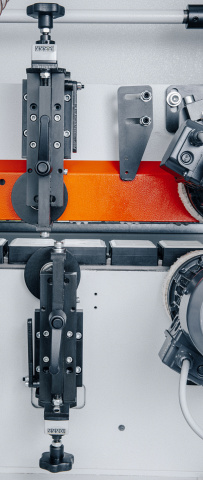

Узел фрезерования свесов (чистовой)

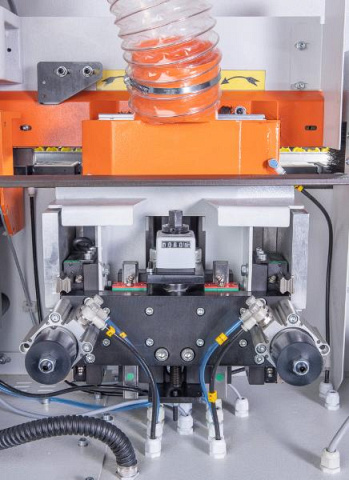

Узел 2-х моторной обкатки углов
Узел радиусной циклевки
Узел плоской циклевки

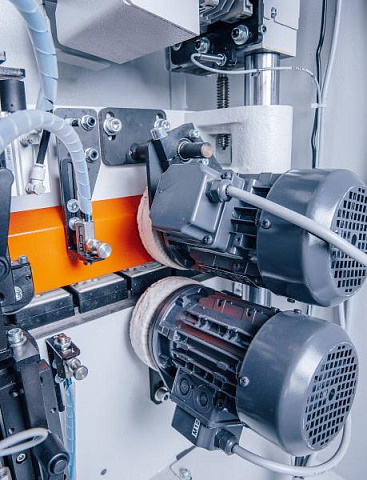

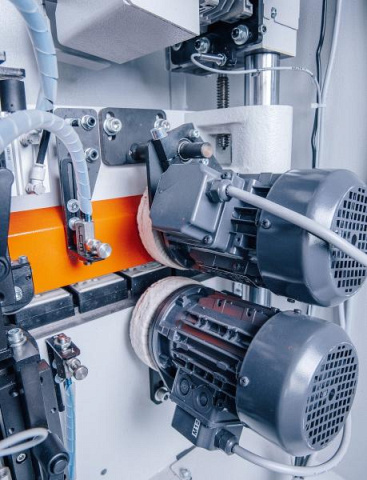

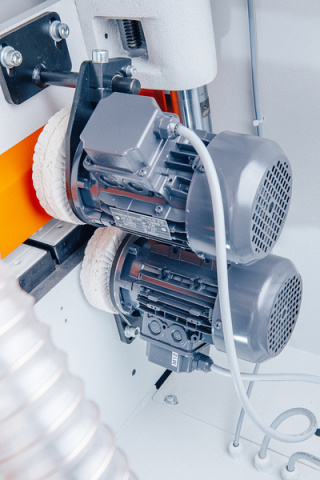

Полировальный узел
Скорость подачи: 14 м/мин
Преимущества

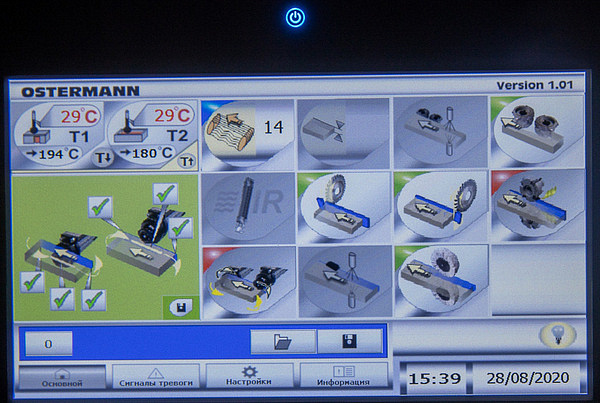

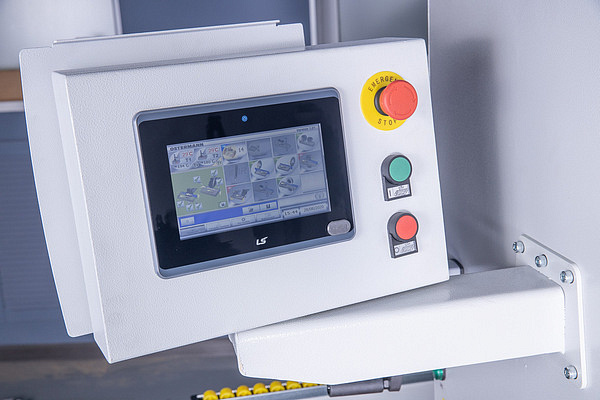

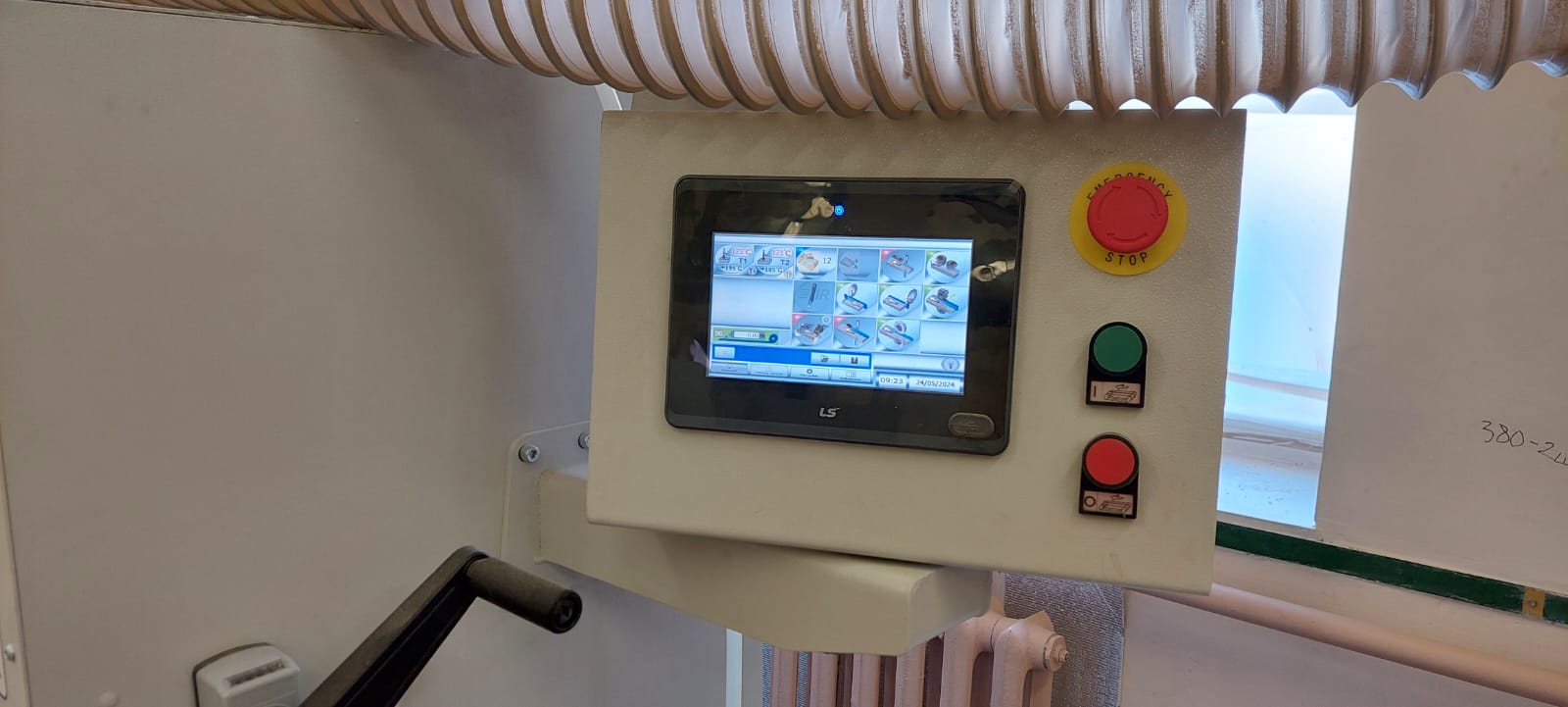

- Русифицированный интерфейс с дисплеем TOUCH SCREEN 7"

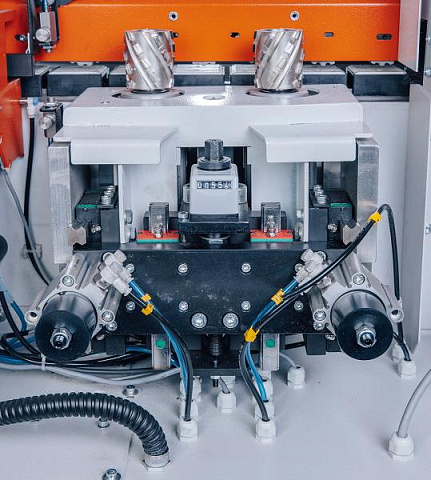

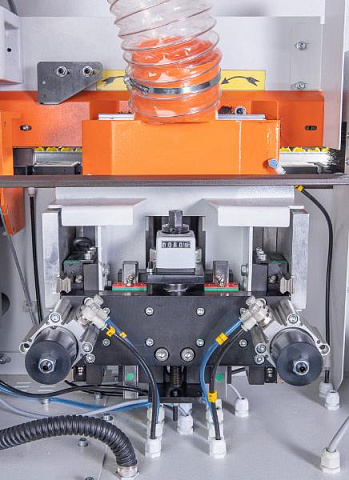

- Узел прифуговки с алмазными фрезами BUP
- Работа по путевым точкам

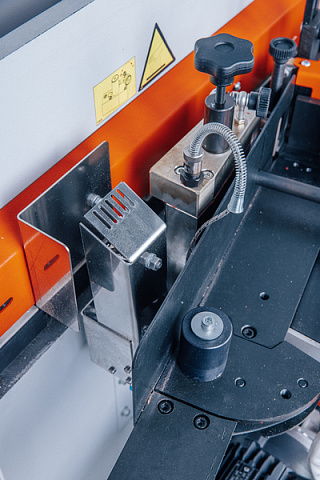

- Быстросъемный клеевой узел
- Круглые торцевые копиры - работа с деликатными кромками (глянец, 3D)
- Простота и удобство обслуживания
Модель
6T2R
Скорость подачи, м/мин
14

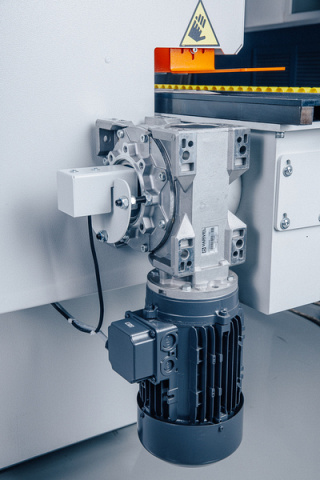

Мощность двигателя подачи, кВт
2,2
Обороты двигателя, об/мин
1400
Частота, Гц
50
Толщина кромочного материала, мм
0,4 - 3
Толщина детали, мм
8 - 60
Габариты детали (мин.), мм
100 x 100
Мин. рекомендованная загруженность оборудования
2 смены (16 ч)
Нагрев торца
есть (опция)
Регулировка на толщину прижимной балки
механическая
Тип используемых клеев
EVA
Система настройки на толщину кромки
механическая
Параметры фрез, мм
Ø 60 x Ø 20 x H60
Мощность двигателя фрезерования, кВт
2 x 1,1
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Пилы торцовки, мм
Ø 80 x 30
Мощность двигателей торцовки, кВт
2 x 0,22
Обороты пил, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов кромки, мм
Ø 75; Z4
Мощность двигателей, кВт
2 x 0,55
Обороты, об/мин
12 000
Частота, Гц
200
Фрезы узла обкатки углов, мм
Ø 68 x Ø 16 Z4 R2
Мощность двигателей полировки, кВт
2 x 0,55
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Макс. толщина заготовки, мм
60
Мин. длина заготовки, мм
120
Радиус инструмента, мм
R2
Пластины узла снятия радиусной цикли, мм
B16 x H17,5 x S2 R2
Ножи узла снятия плоской цикли, мм
14 x 14 x 2
Мощность двигателей полировки, кВт
2 x 0,18
Обороты двигателя, об/мин
1400
Частота, Гц
50
Диаметр кругов, мм
125 / 25
Диаметр воздуховодов, мм
120 x 1; 200 x 1
Количество, шт.
2
Производительность, м3/ч
5000
Требуемое давление, Бар
6,5
Расход воздуха, л/мин
150
Производительность компрессора, л/мин
1800
Напряжение, В
380
Общая мощность, кВт
11
Длина, мм
4800
Ширина, мм
1400
Высота, мм
1700
Вес, кг
1400
| Модель | 6T2R | ||
| Размеры детали кромки |  | Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали (мин/макс), мм | 8 - 60 | ||
| Габариты детали (мин), мм | 100 x 100 | ||
| Подача |  | Скорость подачи, м/мин | 14 |
| Мощность двигателя подачи, кВт | 2,2 | ||
| Предварительное фрезерование |  | Алмазные фрезы, мм | PCD CUTTER Ø60 x Ø20 x H60, Z3 + 3 BUP |
| Мощность двигателей, кВт | 2 x 1,1 | ||
| Обороты фрез, об/мин | 12 000 | ||
| Торцовка |  | Пилы торцовки, мм | Ø80 x 30 |
| Мощность двигателей торцовки, мм | 2 x 0,22 | ||
| Обороты пил, об/мин | 12 000 | ||
| Фрезерование свесов |  | Фрезы узла снятия свесов кромки, мм | Ø75; Z4 |
| Мощность двигателей, об/мин | 2 x 0,55 | ||
| Обороты, об/мин | 12 000 | ||
| Обкатка углов |  | Фрезы узла снятия свесов кромки, мм | Ø68 x 16 x 7; Z = 4; R2 (Алмаз) |
| Мощность двигателей, кВт | 2 x 0,55 | ||
| Обороты, об/мин | 12 000 | ||
| Радиусная цикля |  | Радиус инструмента, мм | 2 |
| Полировка |  | Частота вращения, об/мин | 1400 |
| Мощность двигателя, кВт | 2 x 0,18 | ||
| Аспирация |  | Диаметр патрубков, мм | 1 x Ø120; 1 x Ø200 |
| Кол-во патрубков, шт. | 2 | ||
| Производительность, м3/ч | от 5000 | ||
| Мощность |  | Общая мощность станка, кВт | 11 |
| Напряжение, В | 380 | ||
| Пневматика |  | Требуемое давление, bar | 6,5 |
| Расход воздуха, л/мин | 150 | ||
| Габаритные размеры |  | Длина (L), мм | 4800 |
| Ширина (B), мм | 1400 | ||
| Высота (H), мм | 1700 | ||
| Вес, кг | 1400 | ||
