Полуавтоматические ленточнопильные станки KESMAK. Серия KLY-DT

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки производства KESMAK эксплуатируются на таких известных предприятиях, как:



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:







ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций;
• Отдельный привод поворота пильной рамы дает точность угла поворота до ± 0,1°, а также значительно сокращает вспомогательное время на переналадку станка, исключает человеческий фактор;
• Прямолинейность реза до ±0,1 мм;
• Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания;
• Установка начального положения пильной рамы и подвижной губки тисков - это сокращение холостых ходов до 15 - 20%;
• Расположение пильного полотна под углом 7° сокращает сопротивление заготовки при врезании, повышается прямолинейность и качество среза, увеличивается срок службы инструмента.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

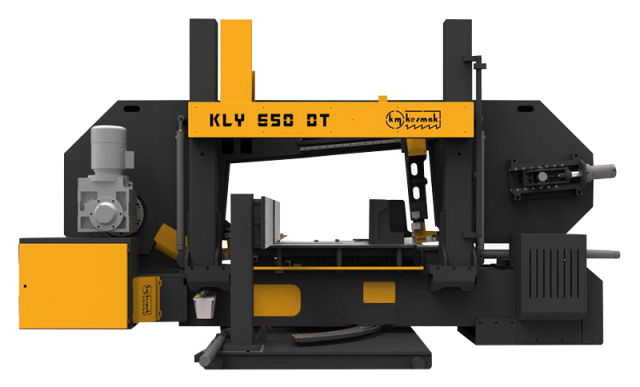

	ГИДРОПРИВОД ПОВОРОТА ПИЛЬНОЙ РАМЫ (KLY-650 2DT) Для автоматического поворота пильной рамы необходимо удерживать соответствующую кнопку пульта управления, на цифровом дисплее в процесс поворота отображается индикация угла поворота. * Модели KLY-560DT, 650DT

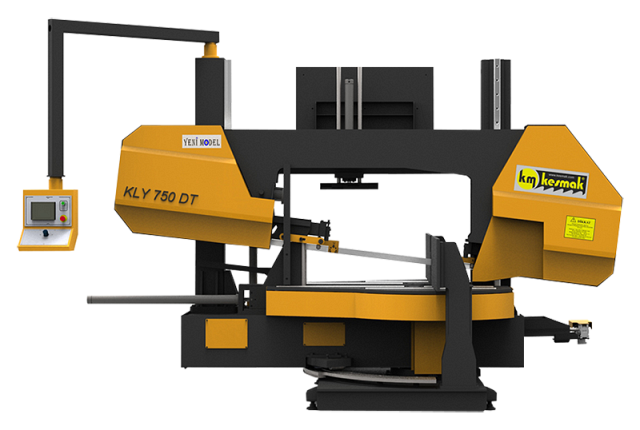

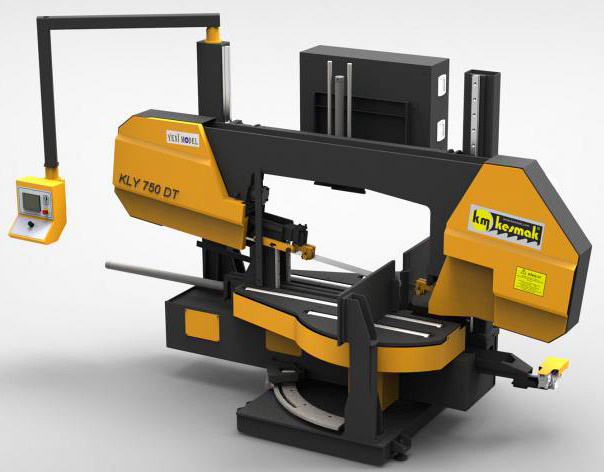

	СЕРВОПРИВОД ПОВОРОТА ПИЛЬНОЙ РАМЫ (KLY-7650 2DT) Автоматический поворот пильной рамы осуществляется путем задачи требуемого угла через сенсорный дисплей управления. Также, через данный сенсорный дисплей задаются все основные параметры резания. * Модели KLY-750DT
	Гидравлические тиски Автоматический зажим и разжим заготовки с возможностью регулировки давления, позволяет сэкономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку давления в зависимости от типа заготовки.

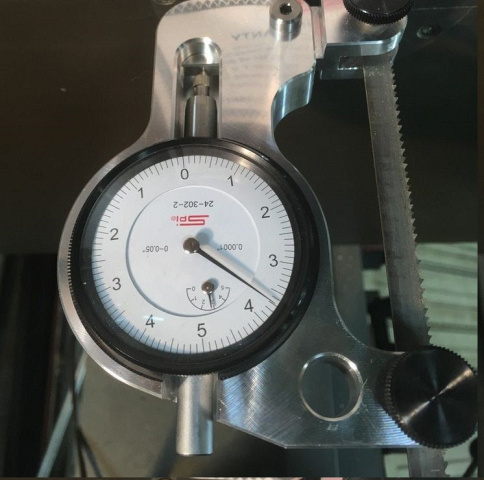

	Устройство измерения натяжения ленточного полотна (манометр)
	Конвейер для сбора стружки Сокращает время простоя оборудования при необходимости его очистки от стружки.
	Привод ленточного полотна Осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 12 - 80 м/мин.

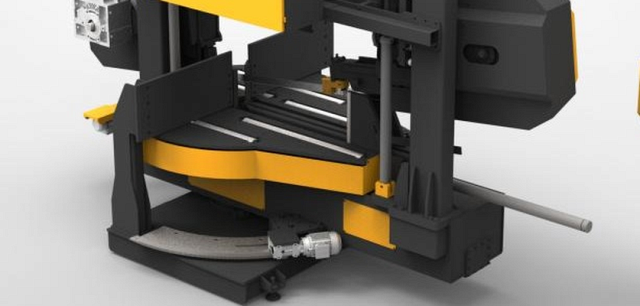

Поворотная пильная рама в две стороны от + 60? до - 45? Позволяет осуществлять распил заготовок под углом без перемещения заготовки. Поворот на станках серии 2DT осуществляется от привода и управляется с пульта.
Автоматический останов станка при обрыве ленточного полотна
Контроль открытых частей станка При открытых элементах запуск станка невозможен.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	Инструмент для обслуживания станка комплект
	Полотно ленточной пилы
	Рольганг 1 м
	Система подачи СОЖ в зону резания

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	Гидравлический прижим для пакетной резки
	Лазерный указатель линии реза
	Моторизированный рольганг



ДОПОЛНИТЕЛЬНЫЕ ФОТО:
