Станок для кромления горбыля ДКО-55М

НАЗНАЧЕНИЕ:

Предназначен для продольной обрезки кромки и раскроя необрезных досок с целью получения максимального выхода обрезных пиломатериалов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве кромкообрезного станка, а также станка для кромления горбыля.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Максимальный выход обрезной доски;
• Высокое качество получаемых пиломатериалов;
• Точные геометрические размеры получаемой доски;
• Подача бесступенчатая;
• Не требует сортировки пиломатериала по ширине за счет быстрого перемещения подвижной пилы;
• Быстрота и удобство смены пил за счет консольного вала;
• Простота в обслуживании;
• Без проблем можно эксплуатировать станок в неотапливаемых помещения и при низких температурах, так как в станке отсутствует пневматика и гидравлика.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок имеет комбинированный пильный вал с подвижным узлом. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал консольного типа нижнего расположения. Подача материала осуществляется двумя верхними и двумя нижними приводными вальцами. Привод - от электродвигателя через ременную передачу. Настройка верхних валов по высоте обрабатываемого материала осуществляется маховиком через червячно-зубчатую передачу.

Подвижная часть пильного вала позволяет смещать одну пилу в осевом направлении для быстрой переналадки на ширину доски. Регулировку пилы осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски. На нерегулируемой части пильного вала устанавливаются от одной до трёх пил с фиксированной наладкой на размеры.

Такая конструкция позволяет производить следующие варианты раскроя:

• При работе одной подвижной и одной неподвижной пилами - выпиливание стандартных обрезных досок разного размера с последующей сортировкой;
• При работе одной подвижной и двумя-тремя неподвижными пилами - получение стандартных обрезных досок одного размера и обрезных досок или брусков разных размеров.

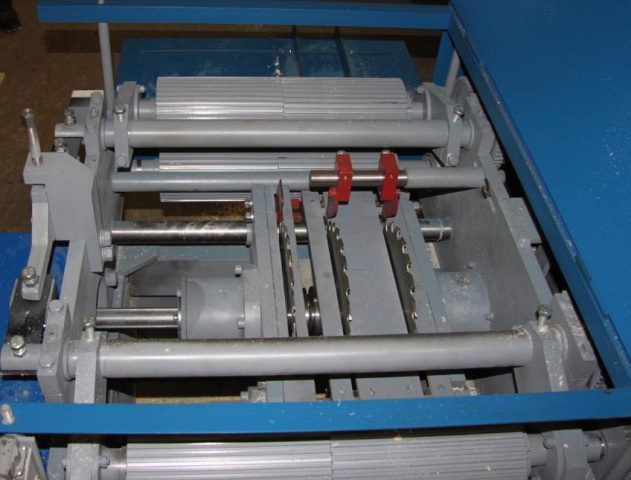

	ПИЛЫ На станке возможна установка одновременно 2 (3) неподвижных и 1 подвижной пил, это позволяет быстро производить перенастройку на необходимый размер пиломатериала.

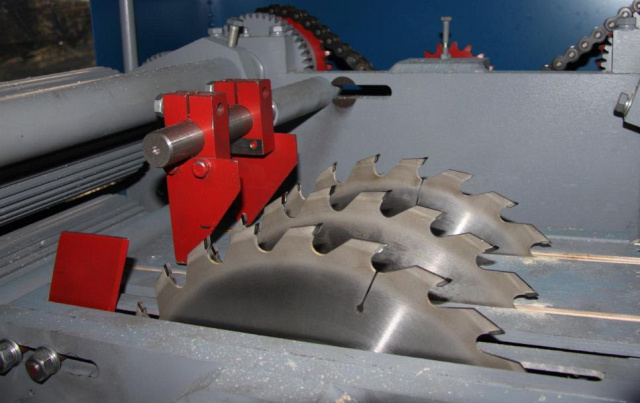

	ЗАЩИТА Когтевая защита на входе в станок препятствует выбросу заготовки и обеспечивает безопасную работу для оператора.

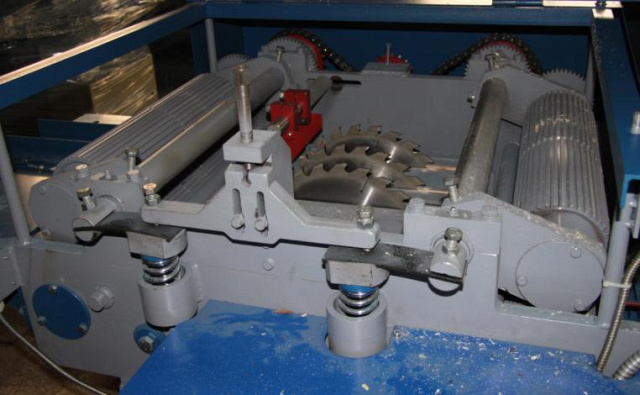

	ПОДАЧА ЗАГОТОВОК Производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние - осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.
	РАСКЛИНИВАЮЩИЕ НОЖИ Установлены на выходе из станка и препятствуют зажиму пил в процессе работы, существенно продлевая ресурс инструмента и значительно улучшая геометрию получаемого пиломатериала.

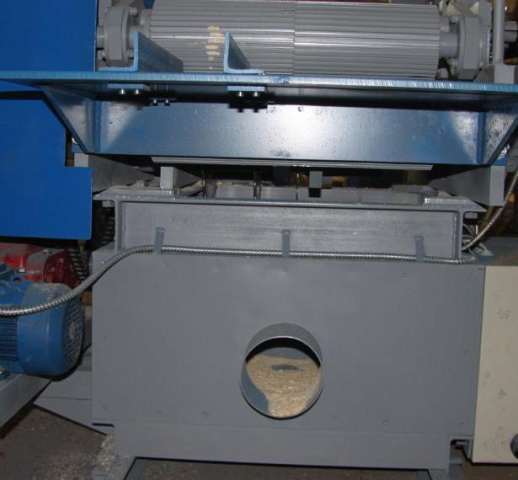

	АСПИРАЦИЯ Аспирационные патрубки позволяют эффективно производить отвод опилок не тратя время на остановку станка для уборки отходов.

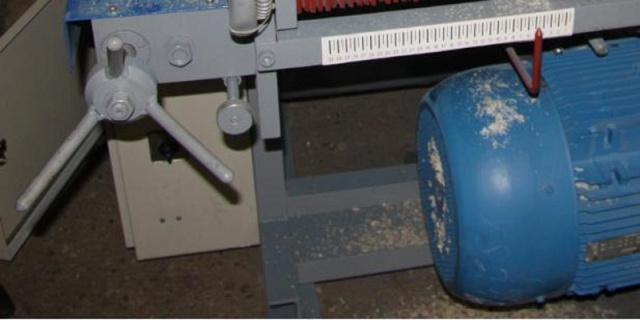

	РЕГУЛИРОВКА ПИЛ Осуществляется оператором с помощью специального механизма в виде револьверной головки с градацией, соответствующей стандартам обрезной доски.

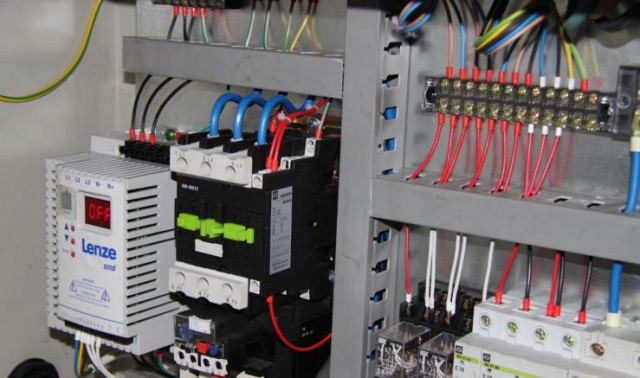

	КОМПЛЕКТУЮЩИЕ При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя.  Используются подшипники известных фирм: SKF и FAG; электрика и электроника Lenze.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

РОЛИКОВЫЙ СТОЛ РН 2-500 С Для обеспечения стабильного пиления рекомендуем устанавливать приемные и подающие рольганги. Возможность установки лазерного указателя пропила на крайнюю неподвижную пилу позволяет быстро и точно ориентировать необрезной материал.
