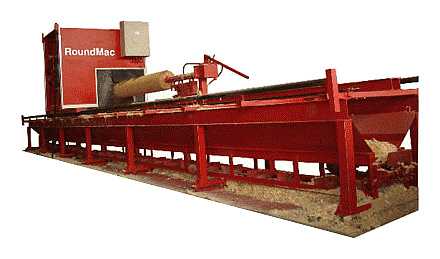

Maкс. Ø бревна: 500 мм
Maкс. Ø оцилиндр. бревна: 340 мм
Мощность: 18 кВт
Вес: 3800 кг
НАЗНАЧЕНИЕ:
Станок предназначен для изготовления оцилиндрованных бревен с продольным пазом, поперечной чашкой и компенсационным пропилом под укладку в сруб диаметрами 180 - 340 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Широко применяется в крупных и средних предприятиях для получения высококачественных деталей бревенчатых домов с различными габаритами и параметрами.

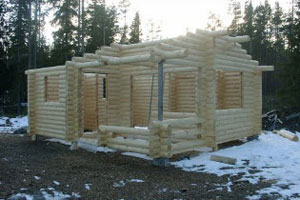

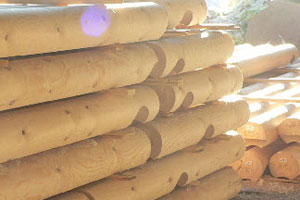

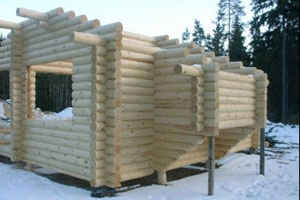

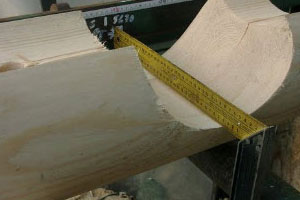

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

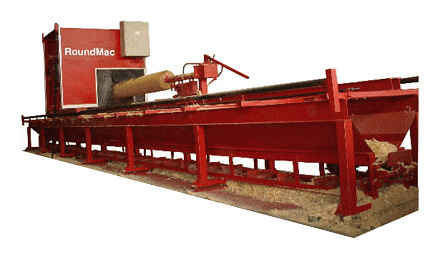

![]() | СТАНИНА Массивная сварная станина станка представляет собой прочную и износостойкую конструкцию устойчивую к деформации и значительной вибрации, обеспечивает надежное базирование всех узлов и агрегатов. Станина изготовлена на современном высокоточном оборудовании. |

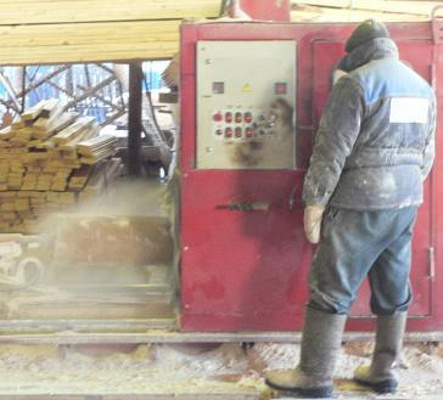

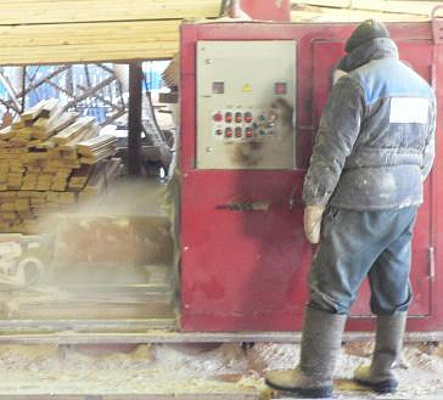

![]() | ПУЛЬТ УПРАВЛЕНИЯ Удобно расположенный пульт управления позволяет оператору управлять основными процессами обработки и контроля, оснащен кнопкой аварийной остановки станка для безопасной работы. Пульт обладает длительным сроком службы, имеет такие достоинства как:
|
![]() | УСТРОЙСТВО ЗАЖИМА БРЕВНА Зажим бревна осуществляется с помощью установленных друг на против друга высокоточных центров с гидрозажимом для надежного базирования бревна, исключающими появление вибрации во время обработки. Зажимы с легкостью выдерживают значительный вес бревна. Такая система наиболее эффективна для тяжелых условиях эксплуатации. |

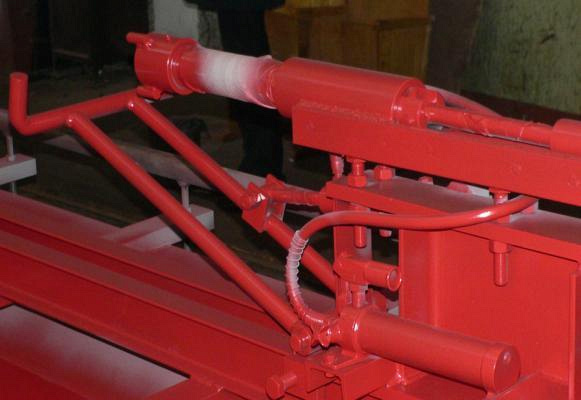

![]() | ГИДРАВЛИЧЕСКАЯ СИСТЕМА Механизированный подьем и установка бревна в зону обработки осуществляется с помощью гидравлической системы. Конструкция системы проста и надёжна в работе, расчитана на тяжёлые условия эксплуатации. Основные узлы системы хорошо адаптированы к работе при минусовых температурах (до -27 гр.) и не требуют постоянного обслуживания. |

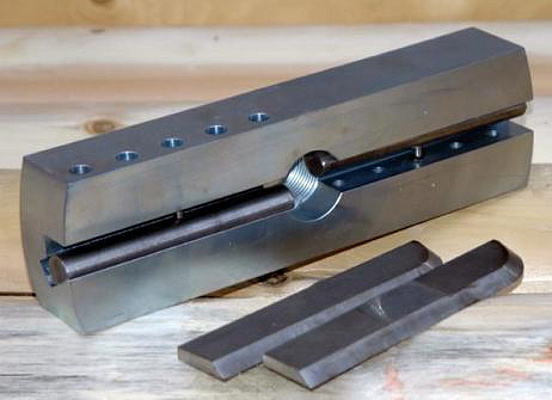

![]() | ФРЕЗА ДЛЯ ВЫБОРКИ ПРОДОЛЬНОГО ПАЗА Установленная на валу фреза с толстыми ножами позволяет с легкостью выбирать продольный паз по всей длине бревна за один проход. Конструкция головки фрезы исключает вылет ножей, что очень важно в работе. Фрезерные ножи легко меняются и не требуют специального инструмента для заточки. |
![]() | ФРЕЗА ДЛЯ ВЫБОРКИ ЧАШКИ Фреза прошла специальную токарную обработку, что исключает появления вибрации и имеет повышенный срок эксплуатации. Толстые ножи из инструментальной стали, спроектированные и заточенные определенным образом, легко можно настроить на необходимый радиус. Фреза имеет такие особенности как:
|
![]() | ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО ПОДЬЁМА БРЕВНА На станке RoundMac, в отличие от многих станков, в базовой комплектации идут два независимых гидроподьёмника для быстрой установки бревна. |
![]() | СКРЕБКОВЫЙ ТРАНСПОРТЁР ДЛЯ УДАЛЕНИЯ ОТХОДОВ В базовой комплектации станок оснащается скребковым транспортёром, используются резиновые скребки, что исключает лишний шум. Транспортёр используется для постоянного отвода стружки и опилок от зоны обработки, тем самым облегчая дальнейшую работу и уменьшая простои. |
![]() | УСТРОЙСТВО ДЛЯ УДЕРЖАНИЯ БРЕВНА - "ЛЮНЕТ" В базовой комплектации станка поставляется "люнет" – данное устройство позволяет удерживать бревно во время обработки и не позволяет ему провисать, тем самым позволяет получать более качественную продукцию,а также уменьшать снимаемый слой, и соответственно увеличивать ресурс инструмента. |
![]() | ИНСТРУМЕНТ В базовой комплектации поставляется необходимый комплект ножей и фрез для обработки диаметра брёвен от 220 - 240 мм. |
![]() | РАБОТА В ЗИМНИХ УСЛОВИЯХ Станок специально разрабатывался для возможности работы в суровых зимних условиях. Станок можно использовать при температуре до -27 С , при этом в гидросистеме используется сезонное масло, а привод фрезерного блока заменён на электродвигатель, что обеспечивает плавную, без рывков, подачу. |
