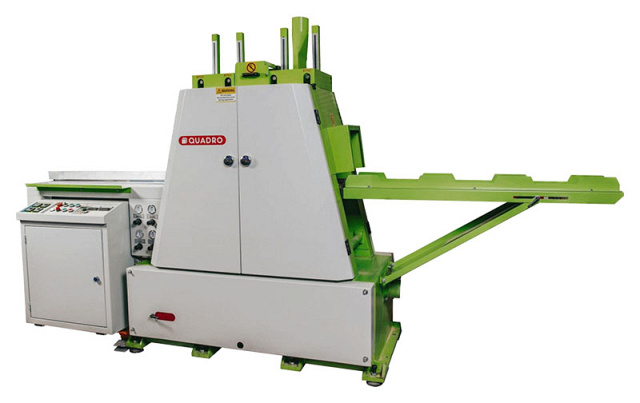

Рамнопильный станок QUADRO. Серия FRAME SAW

  • Производитель: QUADRO
  • Макс. высота пропила: 250 мм

    Ширина приемного окна: 150 - 400 мм

    Мощность: 18 - 22 кВт

    Вес: 2700 - 3600 кг

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Рамнопильный станок QUADRO. Серия FRAME SAW

Заказать лизинговый расчёт

×

Вы выбрали: Рамнопильный станок QUADRO. Серия FRAME SAW

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 4
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Для производства высококачественных ламелей с качеством обработанной поверхности готовой под склейку.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству паркета, паркетной доски, инженерной доски и других столярных изделий.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:
на примере модели FR-20-20

БОКОВОЙ УПОР

ЦЕНТРАЛЬНЫЙ УПОР

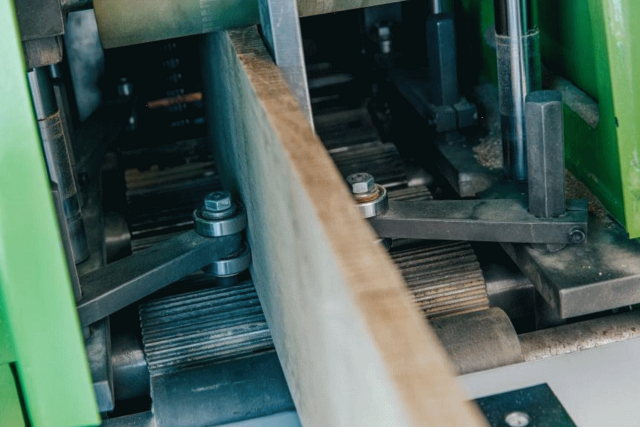

МНОГОКАНАЛЬНЫЙ УПОР

УЗЕЛ ОХЛАЖДЕНИЯ ПИЛЬНЫХ ПОЛОТЕН
УЗЕЛ ОЧИСТКИ ПИЛЬНЫХ ПОЛОТЕН



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

РАЗЪЕМНАЯ КОНСТРУКЦИЯ СТАНКА

Позволяет в кратчайшие сроки производить обслуживание станка и доступ к пильной раме, повышая производительность.

ВЫСОКОТОЧНАЯ КОНСТРУКЦИЯ СТАНКА

Точность пиления от 0,1 мм позволяет получать продукцию высочайшего класса. При этом ширина пропила от 0,9 мм.

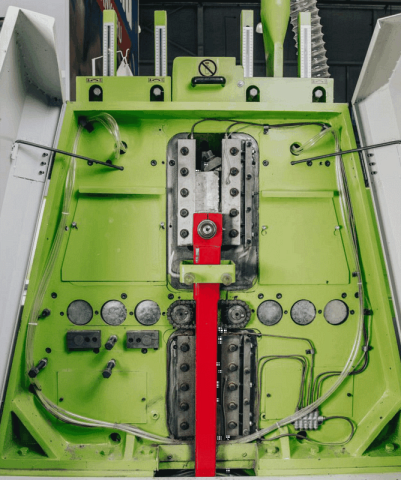

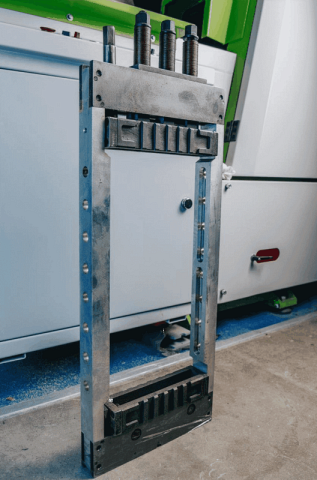

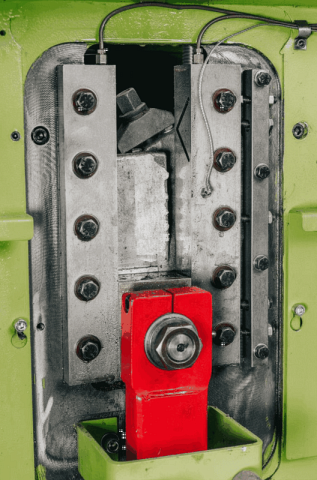

НАДЕЖНАЯ ПИЛЬНАЯ РАМА

Изготовлена из новейшего сплава алюминия. Гарантированная точность пиления и долговечность конструкции.



ДОПОЛНИТЕЛЬНАЯ :

Многоканальная направляющая

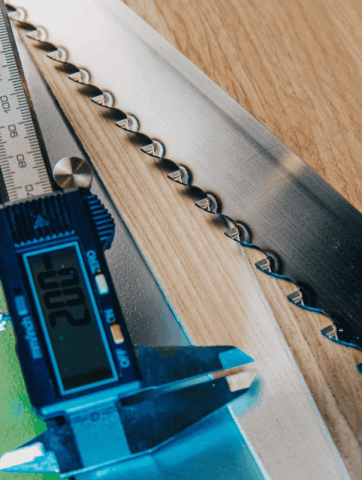

Пильное полотно (1,1 - 1,2 - 1,4 мм)
Пильная рамка
Проставки (1 мм, 2 мм, 4 мм, 5 мм)
Автоматический заточной станок

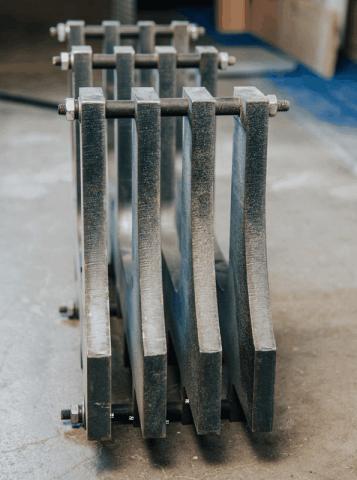

Магазин для подачи коротких заготовок
Модель FR-20-20 FR-20-25 FR-30-20 FR-30-25 FR-40-20
Ширина пропила, мм 0,9; 1,2; 1,4 0,9; 1,2; 1,4 0,9; 1,2; 1,4 0,9; 1,2; 1,4 0,9; 1,2; 1,4
Толщина заготовки, мм 30 - 200 30 - 250 30 - 200 30 - 250 30 - 200
Ширина заготовки при боковой линейке, мм 60 - 200 60 - 200 160 - 300 160 - 300 160 - 400
Ширина заготовки при центральной линейке, мм 2 х 30 - 90 2 х 30 - 90 2 х 30 - 140 2 х 30 - 140 2 х 30 - 190
Минимальная длина заготовки, мм 300
(180)
300
(180)
300
(180)
300
(180)
300
(180)
Максимальная длина заготовки, мм не ограничена не ограничена не ограничена не ограничена не ограничена
Минимальная толщина получаемой ламели, мм 2 2 2 2 2
Точность пиления при высоте заготовки (до 120 мм), мм ± 0,1 ± 0,1 ± 0,1 ± 0,1 ± 0,1
Мощность главного привода, кВт 18 18 21 21 22
Скорость подачи, м/мин 0,1 - 1,5 0,1 - 1,5 0,1 - 1,5 0,1 - 1,5 0,1 - 1,5
Ход пильной рамы, мм 210 210 210 210 210
Частота ходов, шт./мин 480 480 480 480 480
Количество пильных полотен, шт. 24 24 24 24 24
Мощность потока воздуха, м3/час 1300 1300 1300 1300 1300

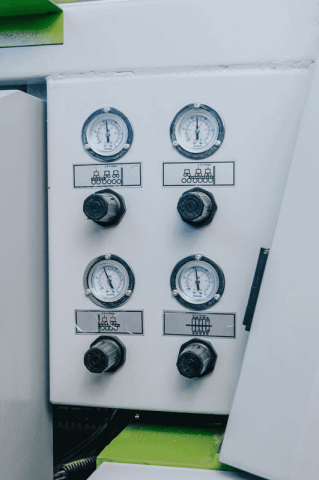

Давление в пневмосистеме, бар 6 6 6 6 6
Диаметр патрубка под аспирацию, мм 3 х 100 3 х 100 3 х 100 3 х 100 3 х 100
Габаритные размеры:
Длина, мм 3600 3600 3600 3600 3600
Ширина, мм 930 930 1030 1030 1150
Высота, мм 2500 2500 2500 2500 2500
Вес, кг 2700 2700 3200 3200 3600
