Длина бревна: 3000 - 6200 мм
Скорость подачи: до 120 м/мин
Мин. количество карманов: 4 шт.
Привод сбрасывателей:
гидравлический / электромехнический
- Скорость подачи до 120 м/мин
- Гидравлическая или электромехническая система сбрасывателей и подачи бревен
- Система учета бревен «Автоматика - Вектор»
- Количество карманов от 4 штук
- Сброс на 1 или на 2 стороны
Предназначена для автоматической сортировки бревен по нескольким критериям (порода, длина, кривизна, диаметр, и т.п.) и распределением их в индивидуальные накопительные карманы.
Применяется в лесопильных производствах и со средней и высокой производительностью для увеличения полезного выхода готовой продукции, учета и контроля качества сырья.

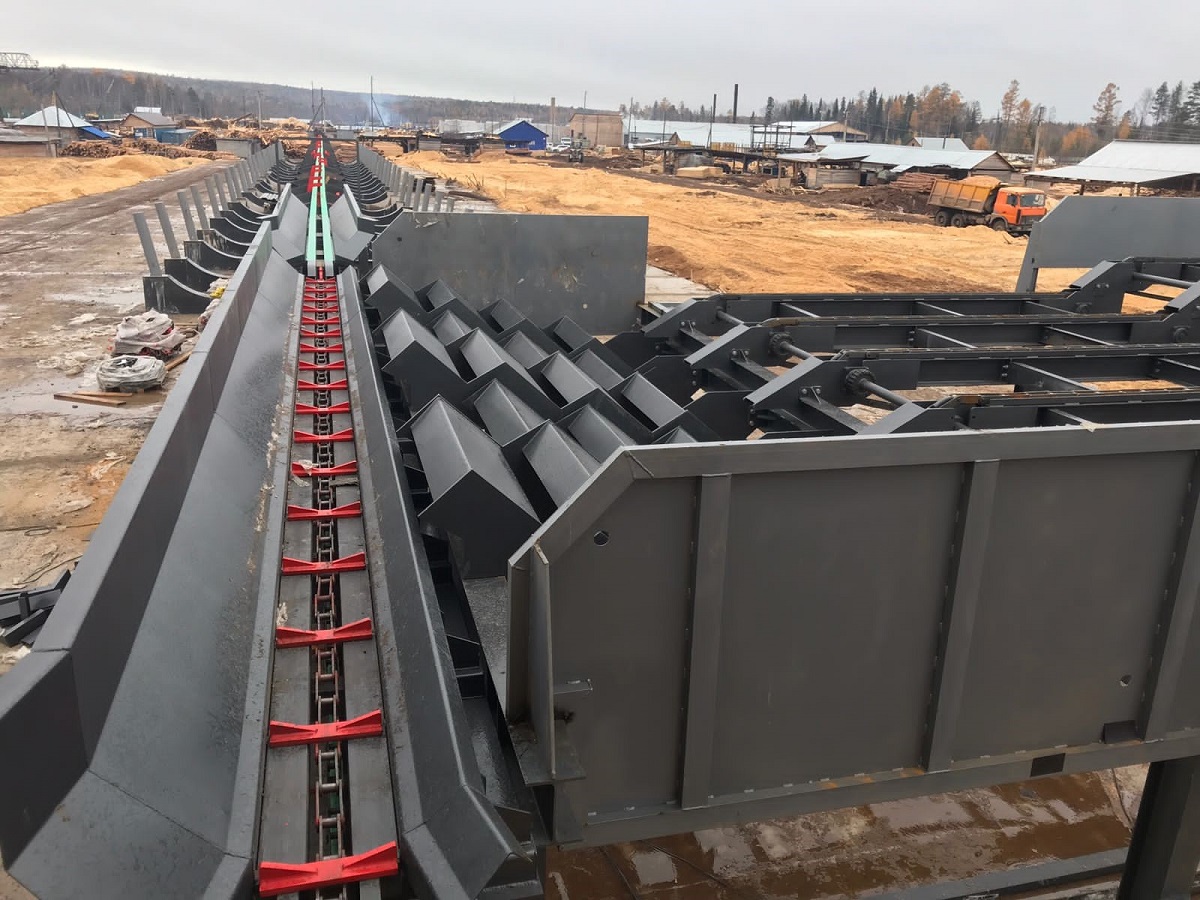

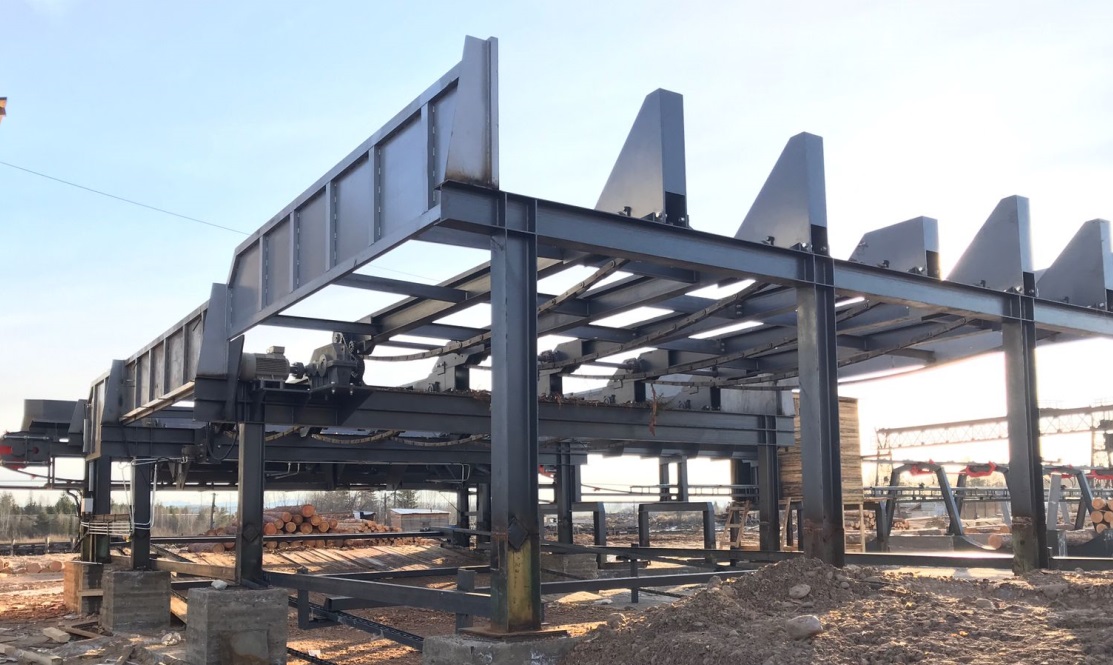

Состоит из горизонтального участка длиной 10 метров (5 метров грузовой стол + 5 метров раскатной стол). Разовый объем загрузки до 40 м3 бревен. Накопитель работает в автоматическом режиме без участия оператора. Двухсоставная конструкция исключает заваливание бревен на поштучную подачу.
Металлоконструкции для монтажа и защитные борта входят в объем поставки.
Части накопителя свариваются на заводе в стапеле и имеют четкие габариты и геометрию, что облегчает сборку и установку на площадке Заказчика.

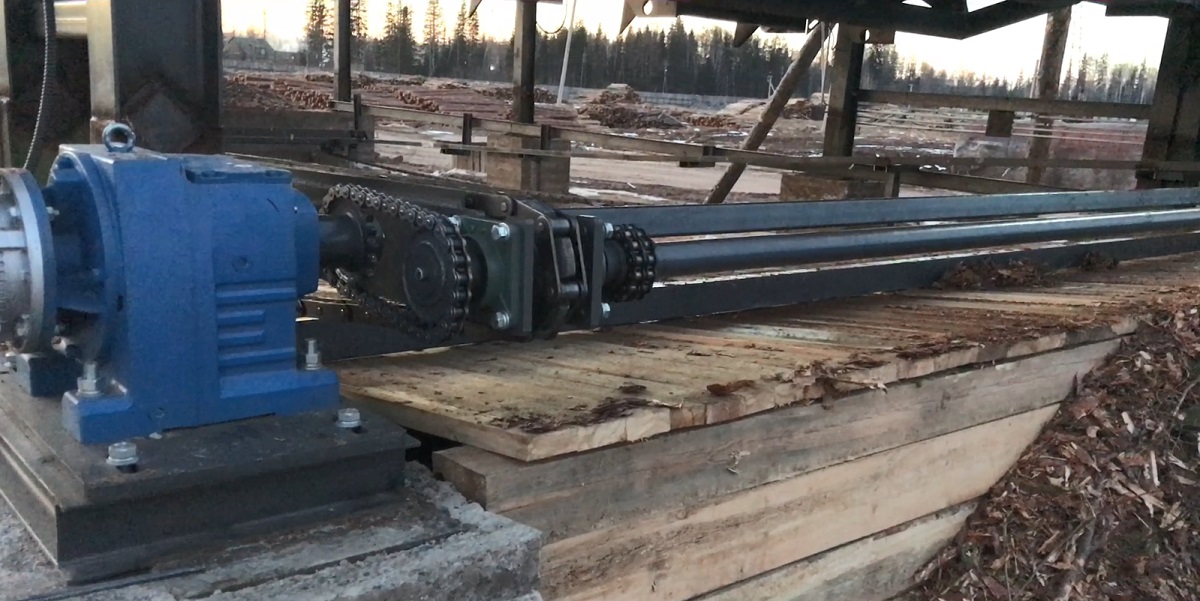

Скребковый уборочный транспортер для удаления мусора из-под загрузочной эстакады изготовлен в виде наклонного участка на нижнем этаже эстакады, имеет мощный мотор редуктор и приводится в движение цепным приводом через систему звездочек. Убирает мусор из-под эстакады в автоматическом режиме.
Состоит из 2-х частей:

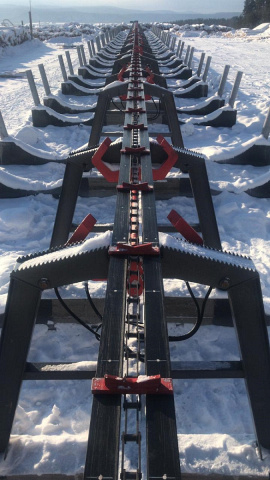

- Приемный цепной транспортер
- Основной транспортер
Транспортеры укомплектованы двусторонним отбойником для бревен для гашения колебаний бревна в процессе движения. Отбойник зашит листом толщиной 4 мм, необходимой электрикой и датчиками для автоматической работы совместно с загрузочной эстакадой.
Металлоконструкции для установки на фундамент Заказчика входят в комплект поставки.
Приводные и натяжные станции имеют удобное для обслуживания расположение.

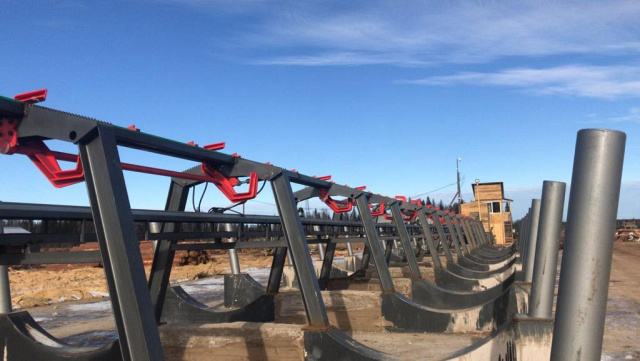

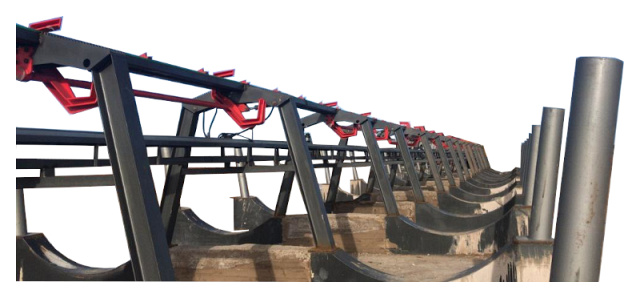

Каждый модуль оснащен одно или двухсторонним сбросом с гидравлическим или электромеханическим приводом (опция).
Карманы-накопители входят в комплект поставки.

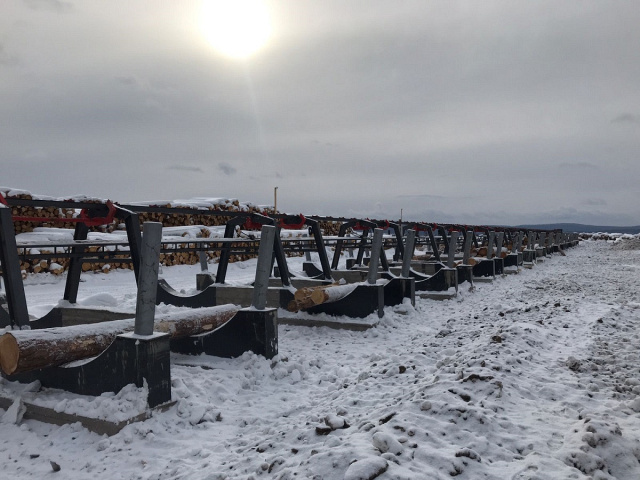

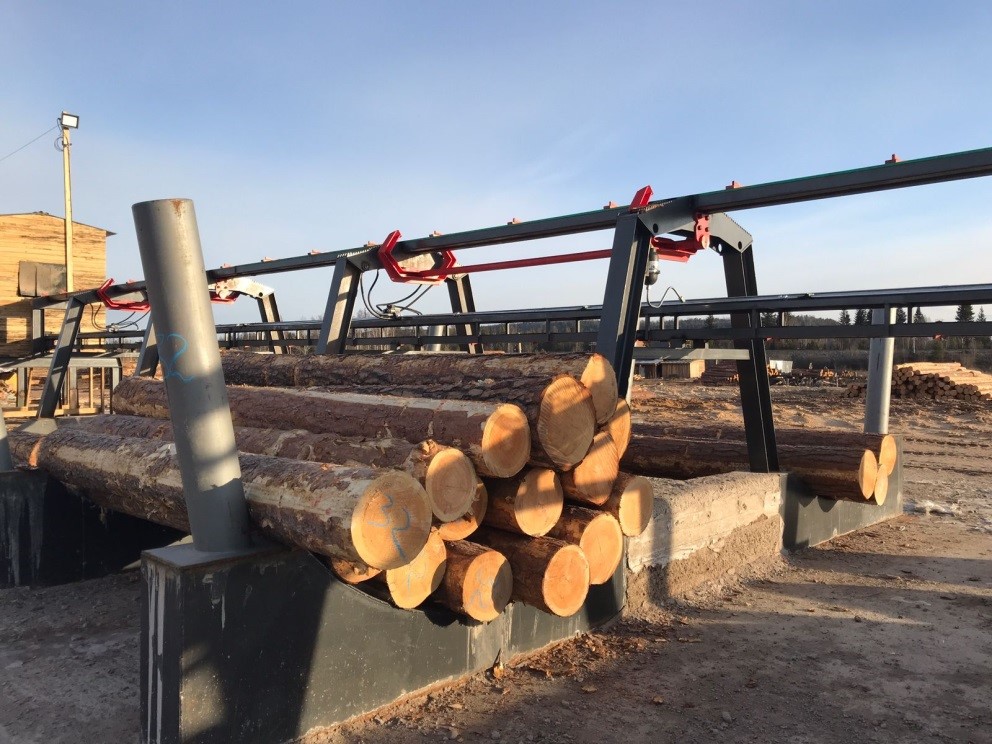

Карманы выполнены из стального каркаса, внутрь которого заливается бетон для большей прочности и долговечности конструкции. Объем кармана до 10 м3.

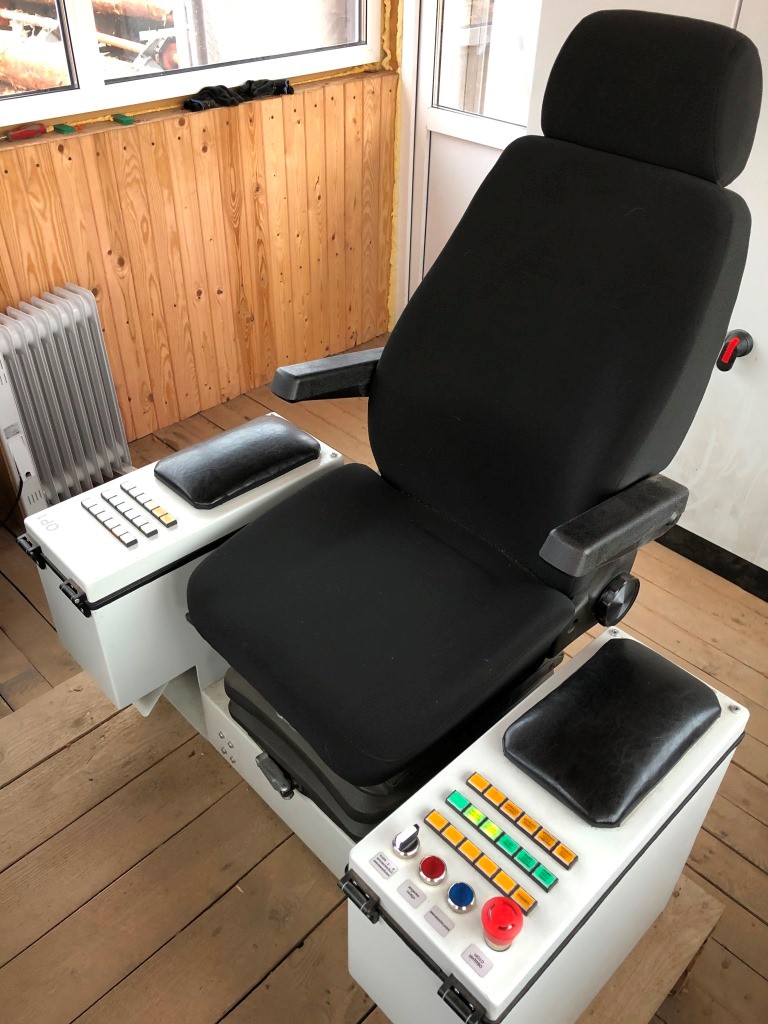

В комплект поставки входит удобное кресло оператора с кнопками управления линией сортировки (Поставляется вместе со сканером Автоматика Вектор).
Комфортное размещение оператора обеспечивает стабильную работу линии.

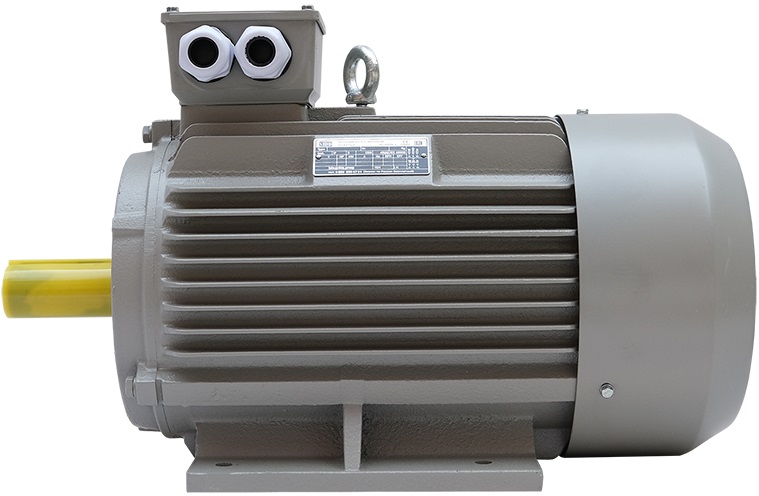

Современные асинхронные двигатели производства SMD Electric - Scandinavian Motors Developer (Швеция).
Класс защиты корпуса IP55.

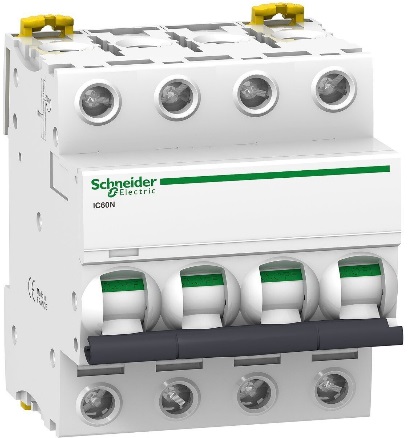

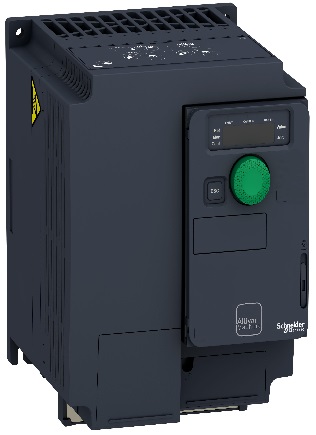

Все электрические компоненты, используемые в станке - от ведущего производителя в мире SCHNEIDER ELECTRIC.

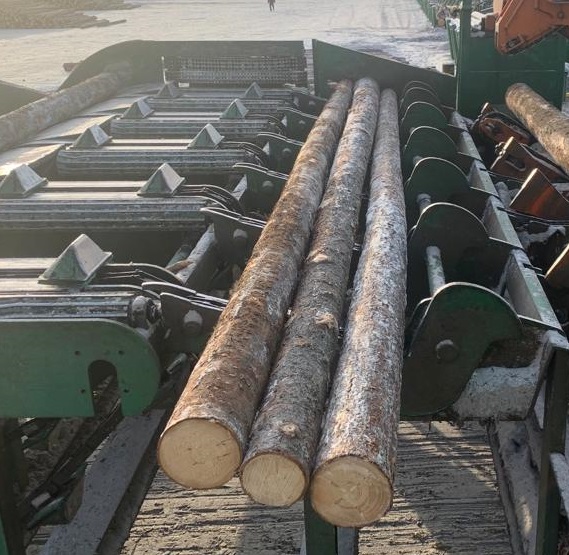

Горка-разобщитель бревен – четырехлучевой транспортер для подъема и отделения бревен друг от друга для последующей подачи.
Поштучная подача бревен с помощью серповидных сбрасывателей. Оснащена необходимой электрикой и датчиками для автоматической работы совместно с накопителем бревен и приемной бревнотаской. Борты и металлоконструкции для установки входят в комплект поставки.
- Сканирование в 1 плоскости (ВЕКТОР-1D);
- Сканирование в 2-х плоскостях (ВЕКТОР-2D);
- Сканирование в 3-х плоскостях (ВЕКТОР-3D).
Сортировка вручную при помощи манипулятора
при объема 150 м3/смену
Сортировка автоматическая на линии KRAFTER LLS
при объема 150 м3/смену
Ручная приемка имеет высокую погрешность (от 5 до 10%), что приводит к искажению учета входящего сырья на предприятии.
На 150 м3 погрешность приемки может составлять от 7,5 до 15 м3 в смену.
При этом стоимость такой погрешности для предприятия до 60 000 руб. (при стоимости кругляка ~ 4000 руб/м3).
Автоматическая линия сортировки бревен имеет высокую точность получения данных по объему входящего сырья без погрешности.
На 150 м3 исключается погрешность до 60 000 руб/смену, в отличие от ручной приемки.
150 м / 17 м3 = 9 лесовозов.
Стоимость работы манипулятора за 8 часов = 9600 руб.
Экономия 9600 руб.
Заниженный полезный выход лесопильной линии при ручной сортировке гидроманипулятором - до 50%.
Таким образом при распиловке 150 м3/смену получаем п/м не более 75 м3.
При сортировке бревен на линии KRAFTER LLS с системой измерений Автоматика Вектор полезный выход увеличится до 55%.
Итого 82,5 м3 доски в смену. При стоимости доски 10 000 руб/м3, дополнительная прибыль составит 75 000 руб/смену.
Итого доп. прибыль за смену: 9600 + 60 000 + 75 000 = 144 600 руб/смену.
Итого при 1-сменной работе в год: 144 600 х 250 дней = 36 150 000 руб. экономии в год.
Таким образом окупаемость линии менее 1 года, а при работе в 2 смену менее 6 месяцев.
Для того, чтобы правильно подобрать линию сортировки, необходимо сделать комплексный анализ критериев по которым сортировка должна осуществляться:
- Диаметра бревен (мин / макс);
- Шаг сортировки (0,5 - 2 см);
- Длина бревен (мин / макс);
- Кривизна;
- Сортность;
- Желаемая производительность, м3 / в смену / месяц / год;
- Объем загрузочного накопительного стола (эстакады);
- Температурный режим работы;
- Необходимость металлодетектора;
- Возможность расположения карманов на 1 или 2 стороны.
- Высокая надежность и долгий срок службы;
- Оперативная и грамотная техническая поддержка;
- Высокая точность измерений;
- База данных MS SQL SERVER (интеграция с системами бухгалтерского учета, например 1С);
- Соответствие Российским стандартам на измерение объемов круглых лесоматериалов;
- Развитая система отчетов о работе линии, доступ к отчетам через интернет и по локальной сети.
Основа высокой точности измерений – это множество измерений по всей длине бревна при его прохождении сквозь измерительный створ (например при 3D сканировании профиль строится по сотням тысяч точек). Дальнейшая многопроходная обработка профиля по специальным алгоритмам производит анализ информации и отсев мешающих факторов: кора на бревне может быть повреждена, сучки, сколы и т.п. Диаметр в верхнем и нижнем торце определяется с небольшим отступом (значение задается в параметрах пользователем).
Правильное определение длины также производятся по специальному алгоритму - на профиле бревна находятся точки, в которых граница профиля делает резкий скачок (точки А и Б на рисунке ниже). Длина бревна по определению – это наименьшее расстояние между торцами, что соответствует расстоянию между точками А и Б.
Определение объема бревна, благодаря большому количеству полученных значений можно рассчитать практически любым способом, рекомендуемым российскими и зарубежными стандартами (по таблицам ГОСТ 2708-75, методом вершинного диаметра, методом срединного диаметра («Huber»), методом концевых сечений и др.). Вычисление объемов по различным стандартам и методам, накопление баз данных, генерация отчетных документов возлагается на программное обеспечение верхнего уровня, которое устанавливается на обычные персональные компьютеры или специализированные контроллеры управления технологическим процессом.
