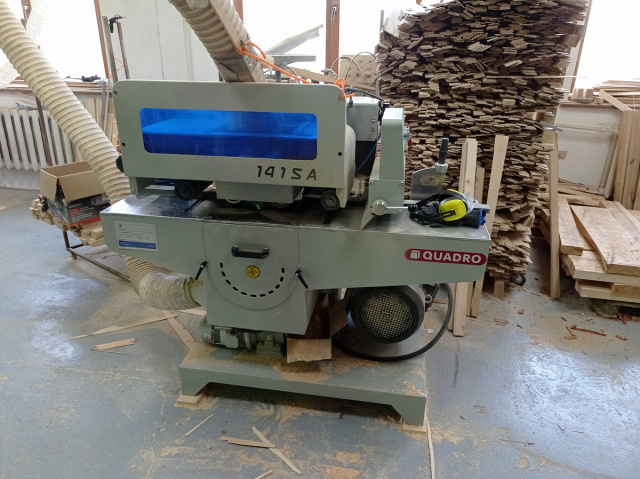

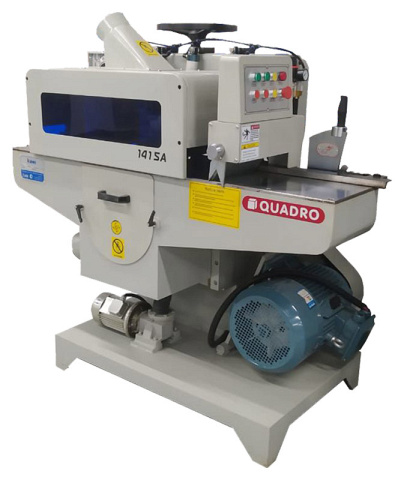

Многопильные станки QUADRO 1415A, 1420A

Многопильные станки QUADRO 1415A, 1420A
  • Производитель: QUADRO

  • Макс. высота пропила: 60; 80 мм

    Ширина приемного окна: 260 мм

    Мощность: 11; 15 кВт

    Вес: 900; 950 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Многопильные станки QUADRO 1415A, 1420A

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Многопильные станки QUADRO 1415A, 1420A

Подобрать аналог

Вы выбрали: Многопильные станки QUADRO 1415A, 1420A

  • Инструмент
  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Продольная распиловка дисковыми пилами с целью получения заготовок заданной ширины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

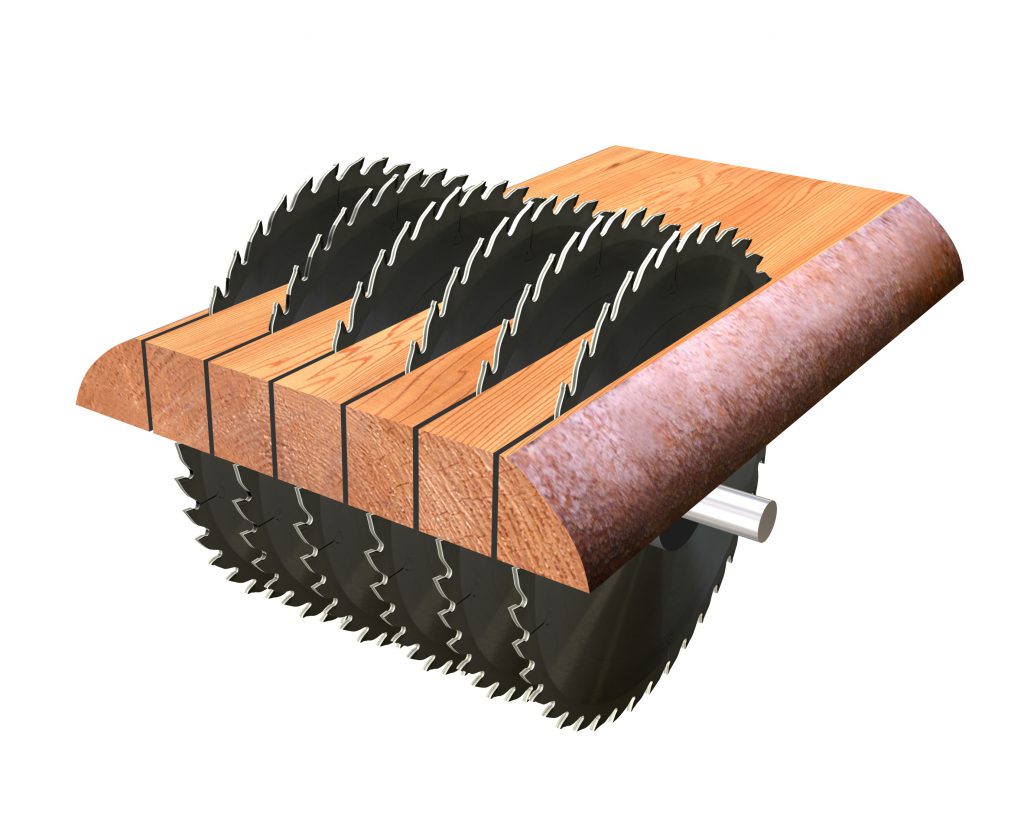

СХЕМА ОБРАБОТКИ:

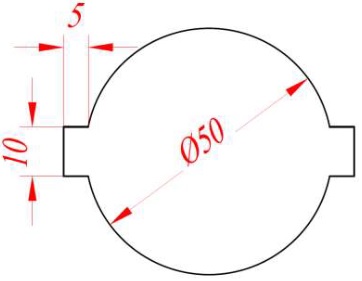

РАЗМЕР ВАЛА И ШПОНОК:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Базирование заготовки на плоском столе (по аналогии с 4-х сторонними станками) обеспечивает высокую точность пиления в отличие от станков с базированием по роликам.
  • Пневматическая система прижима 4-мя приводными роликами обеспечивает стабильную подачу и исключает смещение заготовки в процессе обработки.
  • Плавная регулировка скорости подачи от 3 до 16 м/мин позволяет легко подобрать оптимальную скорость подачи в зависимости от параметров заготовки.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

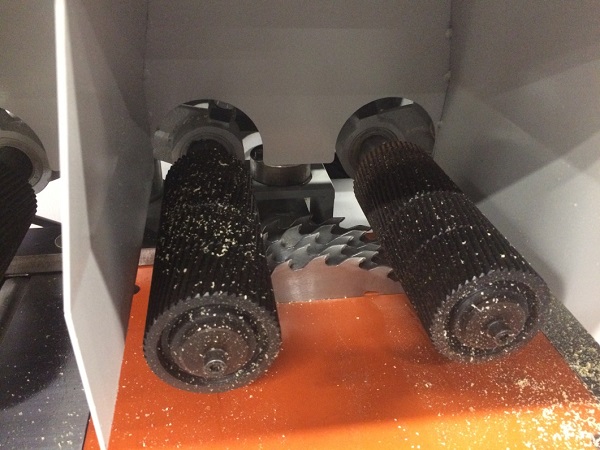

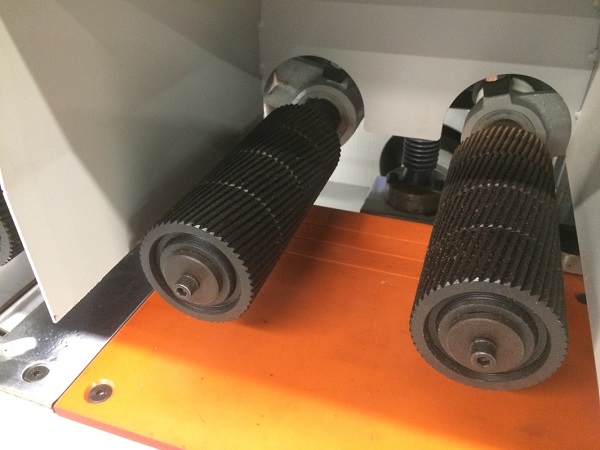

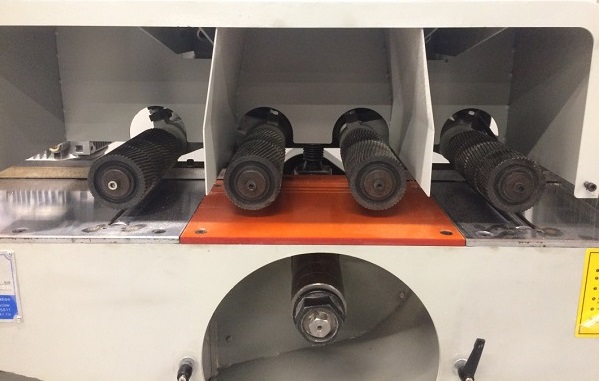

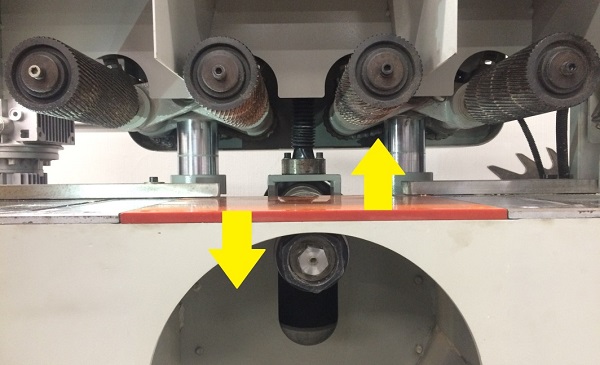

ПОДАЮЩИЕ ВАЛЬЦЫ

Верхние приводные вальцы металлические. Косые насечки обеспечивают надежную подачу заготовки и ее прижим к направляющей линейке. В столе расположены гладкие стальные ролики для уменьшения силы трения.

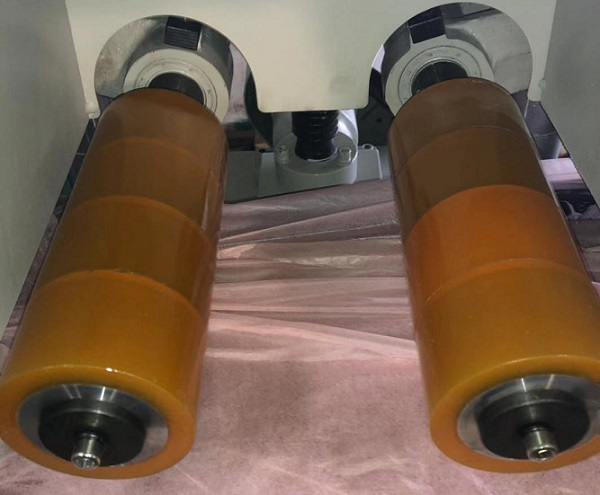

По спецзаказу стальные рифленые вальцы могут быть заменены обрезиненными.

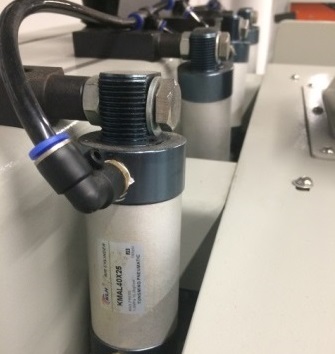

ПНЕВМАТИЧЕСКИЕ ПРИЖИМНЫЕ ВАЛЬЦЫ

Подающие вальцы имеют пневматический прижим. Каждый от отдельного пневмоцилиндра. В отличие от пружин пневматика надежнее фиксирует заготовку и удобнее в настройке.

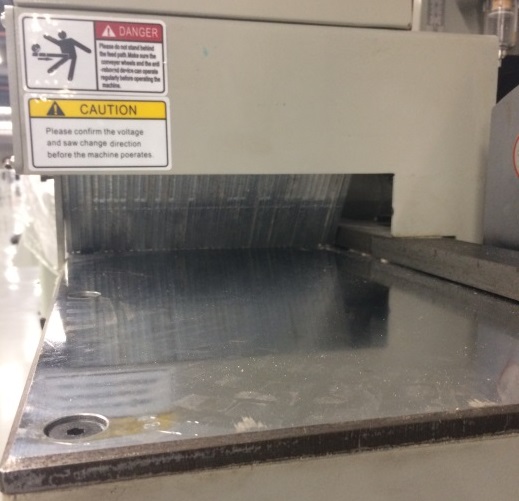

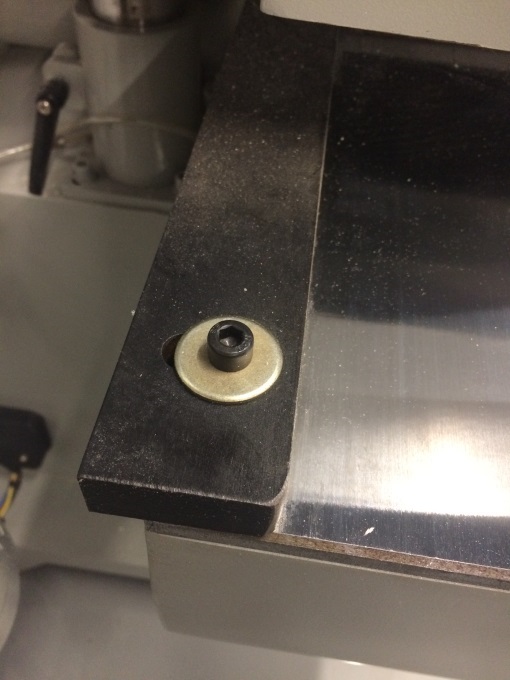

ПОДДЕРЖИВАЮЩИЙ СТОЛ

Изготовлен из текстолита. В местах установки пил пропиливаются пазы, а стол является базой, поэтому при пилении заготовка имеет точку опоры, что повышает качество обработки.

При установке другого постава пил, а также при выработке стола, он может быть заменен на новый (например, из фанеры).

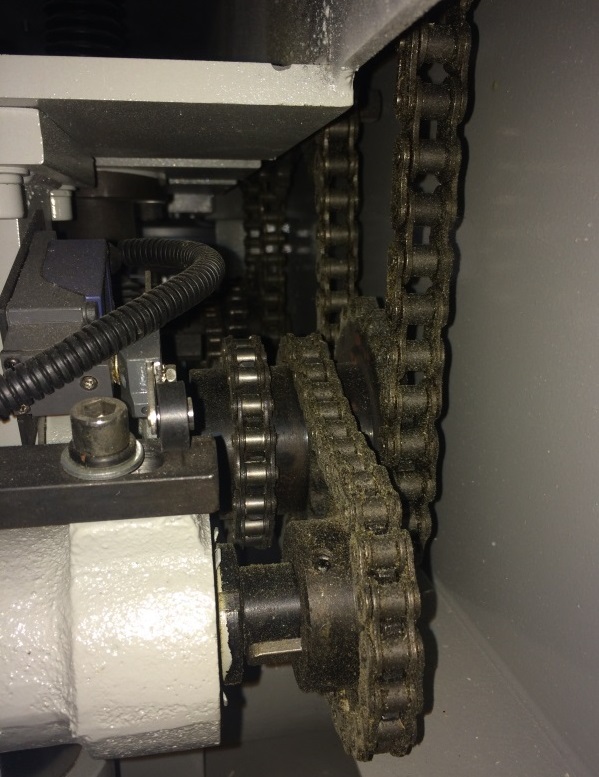

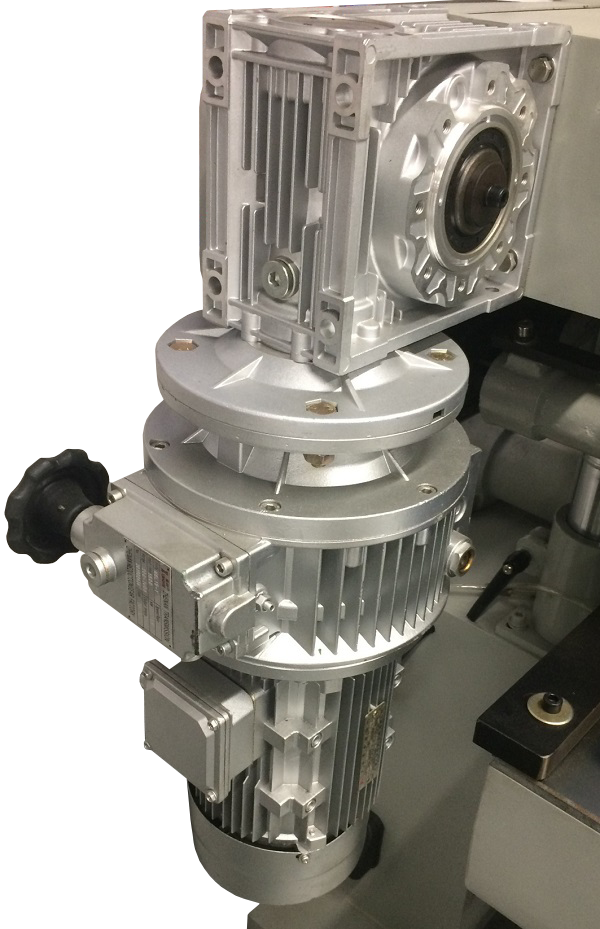

СИСТЕМА ПОДАЧИ

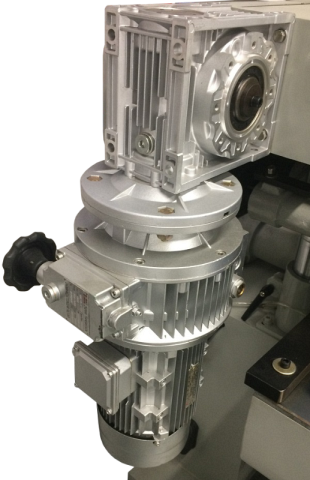

Привод подающих роликов осуществляется от отдельного двигателя 1,5 кВт через червячный редуктор посредством цепи. Скорость подачи регулируется вариатором.

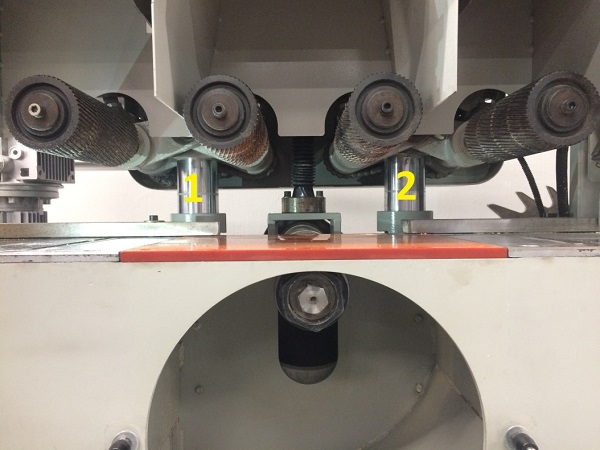

НАСТРОЙКА ПОДАЮЩИХ ВАЛЬЦОВ

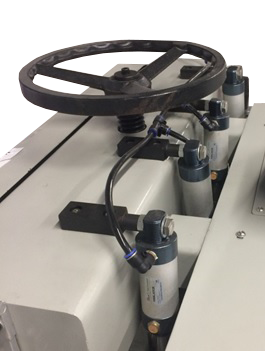

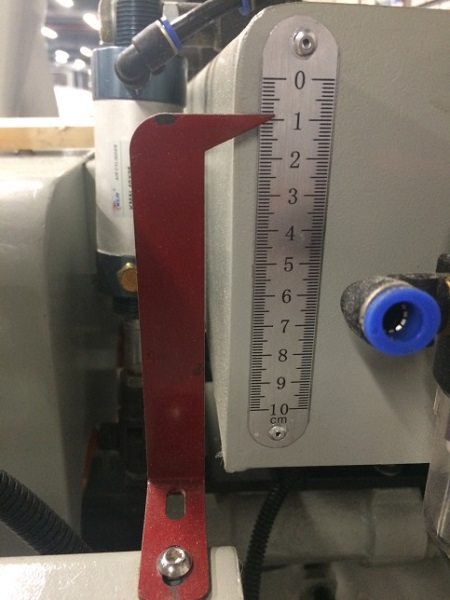

Подающие вальцы имеют настройку по высоте в зависимости от толщины обрабатываемого материала с помощью маховика. Перемещение по 2-м массивным стальным цилиндрическим направляющим. Отображение размера по миллиметровой шкале.

ЭЛЕКТРОПОДЪЕМ СТОЛА

Настройка вылета пил регулируется подъемом/опусканием рабочего стола при помощи отдельного двигателя.

Перемещение стола по чугунным направляющим гарантирует высокую точность.

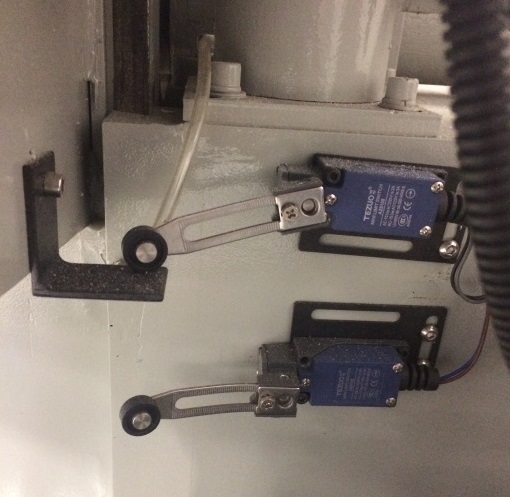

Ограничение перемещения по высоте с помощью концевиков.

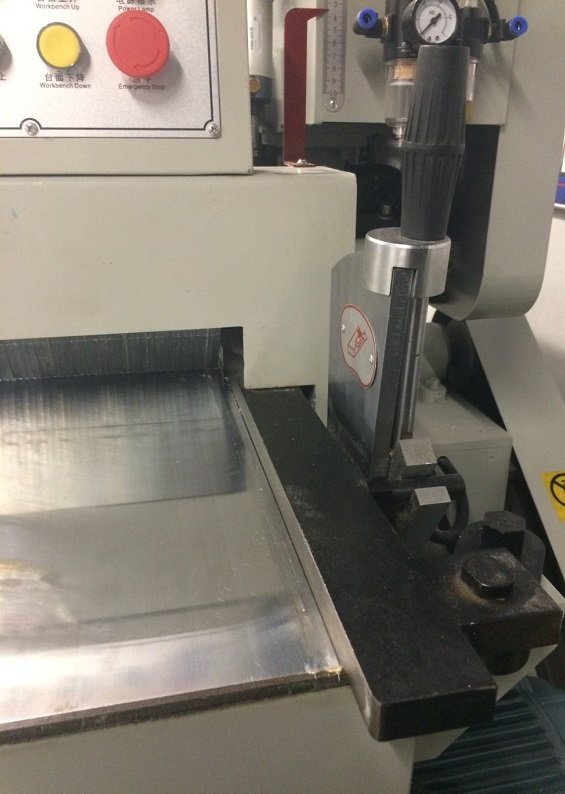

НАПРАВЛЯЮЩАЯ ЛИНЕЙКА

Имеет регулировку по ширине и необходима для настройки пропила относительно крайней пилы.

Задняя линейка также имеет регулировку по ширине.

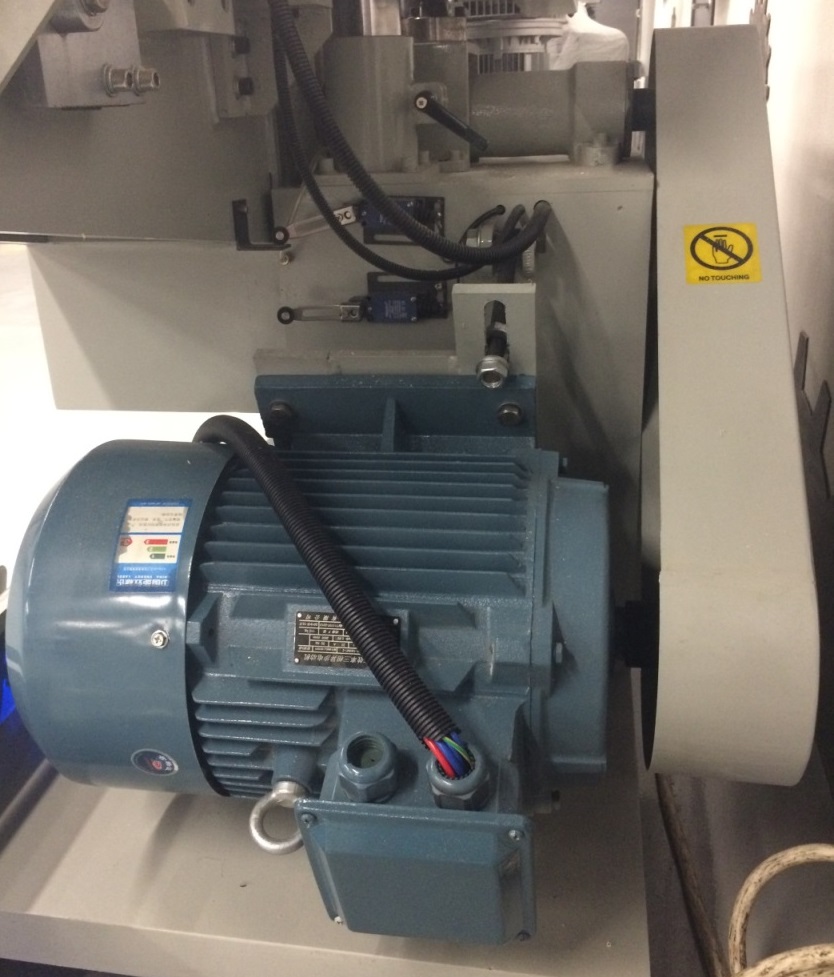

ГЛАВНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

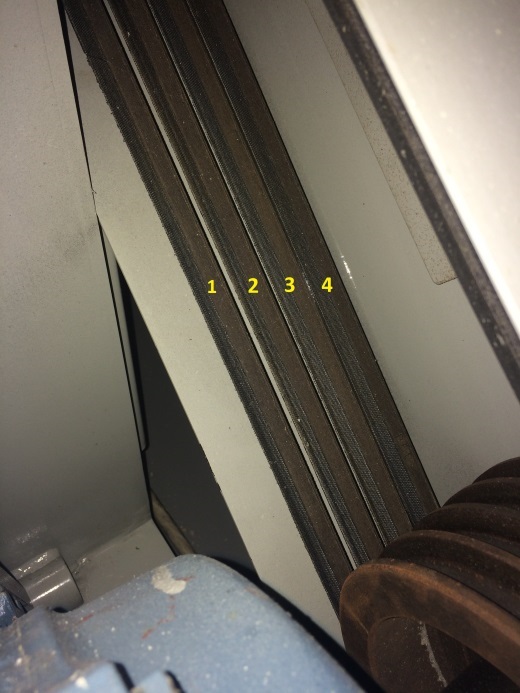

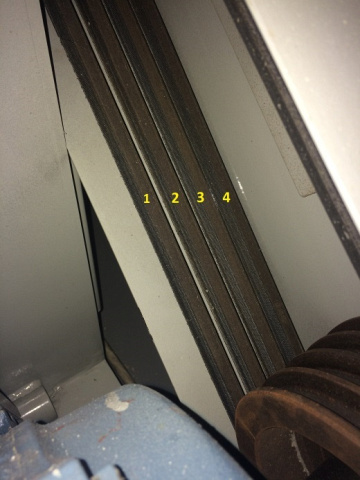

Привод пильного вала осуществляется от отдельного двигателя посредством клиноременной передачи. Кол-во ремней – 4.

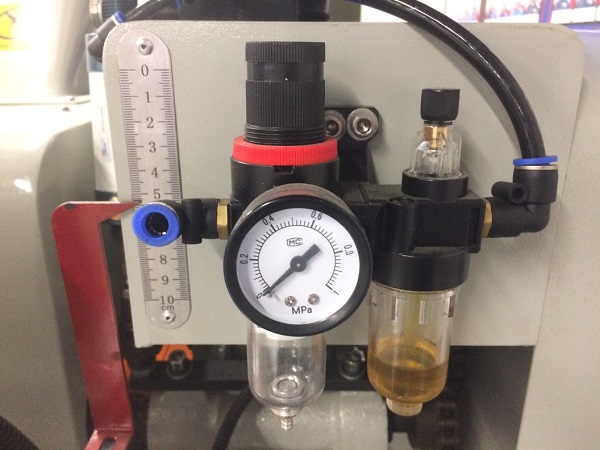

БЛОК ПОДГОТОВКИ ВОЗДУХА

Входит в комплект поставки и включает в себя регулятор давления с манометром, влагосепаратор для отделения влаги и лубрикатор для смазки воздуха в пневмоцилиндрах.

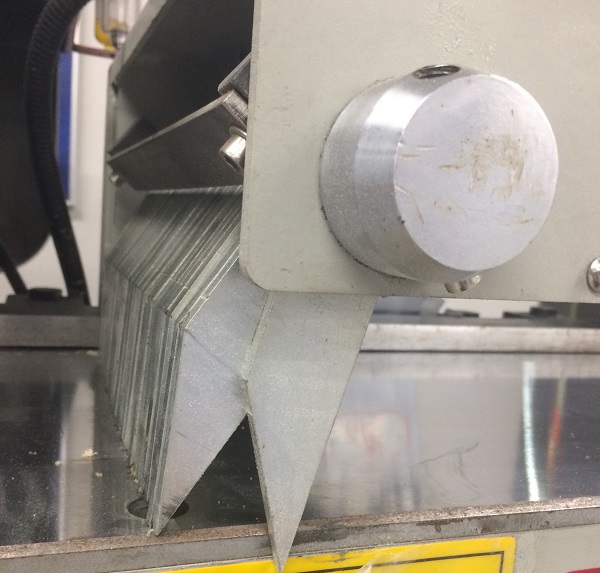

КОГТЕВАЯ ЗАЩИТА

Надежная когтевая защита предотвращает обратный выброс заготовки. Станок соответствует нормам безопасности.

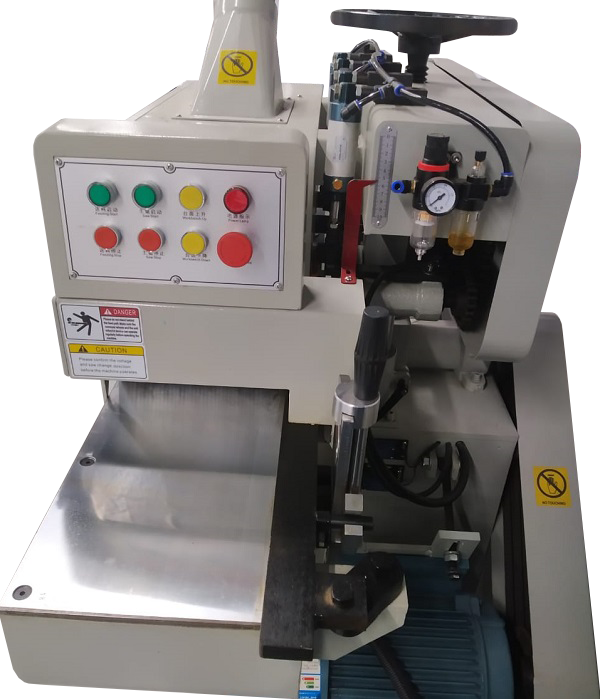

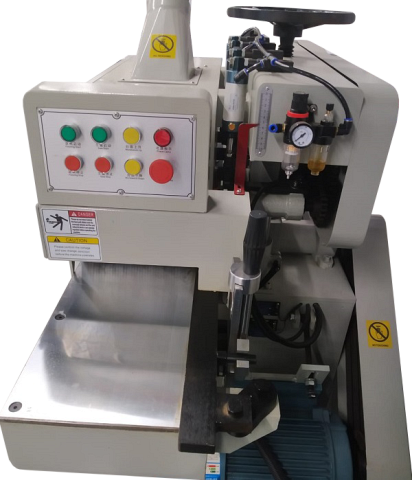

ПУЛЬТ УПРАВЛЕНИЯ

Удобно расположен на уровне глаз оператора. На пульте находятся кнопки включения/выключения пильного вала и вальцов подачи, кнопки подъема/опускания рабочего стола для настройки толщины пиления, кнопка аварийного останова и световой индикатор работы станка.

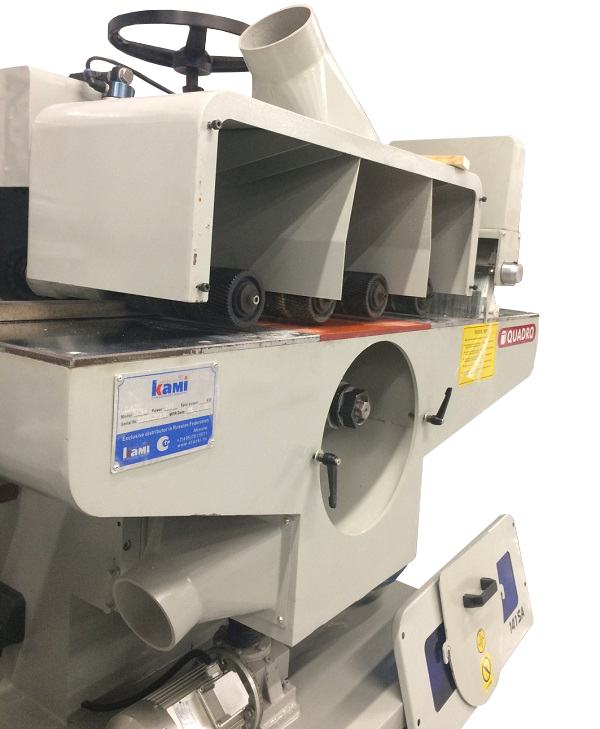

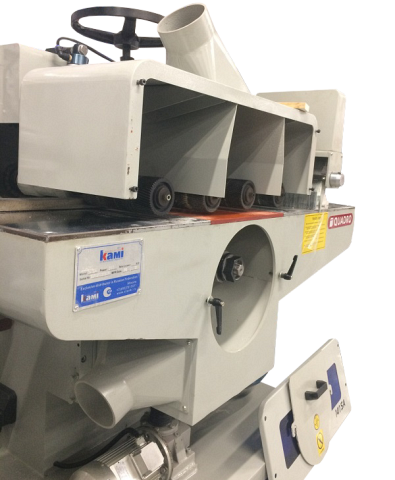

АСПИРАЦИОННЫЕ ПАТРУБКИ

На станке установлено 2 аспирационных патрубка Ø120 мм для удаления опилок из рабочей зоны.
