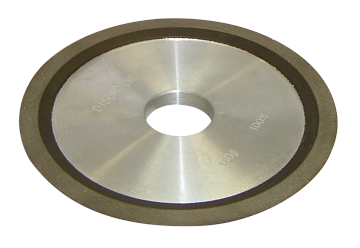

Круги алмазные тарельчатые 12R4

НАЗНАЧЕНИЕ:

Алмазные шлифовальные круги предназначены для заточки и доводки многолезвийного (многозубого) режущего инструмента из твердых сплавов по передней грани.

Применяется для заточки основных видов режущего инструмента:

• дисковые пилы с твердосплавными напайками;

• насадные фрезы с твердосплавными напайками;

• концевые фрезы (профильные, пазовые и обгоночные);

Шлифовальные круги покрыты алмазным слоем, который изготавливается из алмазных шлифпорошков и микропорошков на органических связках.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется для всесезонной внутрицеховой заточки на ручных и автоматических станках основных видов режущего инструмента:

- дисковые пилы с твердосплавными напайками;

- насадные фрезы с твердосплавными напайками;

- концевые фрезы (профильные, пазовые и обгоночные);

Алмазные шлифовальные круги применяются как для «сухой», так и для «мокрой» заточки с применением смазочно-охлаждающих жидкостей (СОЖ).

Алмазный круг при использовании СОЖ меньше изнашивается (чем при «сухой» заточке) и позволяет осуществлять заточку инструмента с увеличенной толщиной съема материала с изношенной грани.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Алмазные шлифовальные круги имеют ширину алмазного слоя в зависимости от типа круга от 3 до 5 мм и толщину от 2 до 3 мм.

Дополнительно: Алмазные шлифовальные круги могут быть изготовлены диаметром до 250 мм. Посадочное отверстие, толщина и параметры алмазного слоя согласовываются с заказчиком.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Алмазные шлифовальные круги могут быть изготовлены диаметром до 250 мм. Посадочное отверстие, толщина и параметры алмазного слоя согласовываются с заказчиком.

ВАЖНО:

Алмазные шлифовальные круги применяются как для «сухой», так и для «мокрой» заточки с применением смазочно-охлаждающих жидкостей (СОЖ).

Алмазный круг при использовании СОЖ меньше изнашивается (чем при «сухой» заточке) и позволяет осуществлять заточку инструмента с увеличенной толщиной съема материала с изношенной грани.

Отличительные особенности: Основой алмазного круга является цельная алюминиевая заготовка (блин), подверженная последующей токарной обработке.

Посадочное отвертите круга изготавливается на координатно-расточном центре, шлифуется и затем в нем снимается фаска.

Рекомендации по применению: Рекомендуются для всесезонной внутрицеховой заточки дисковых пил с твердосплавными напайками, насадных фрез с твердосплавными напайками, концевых фрез (профильных, пазовых и обгоночных).
