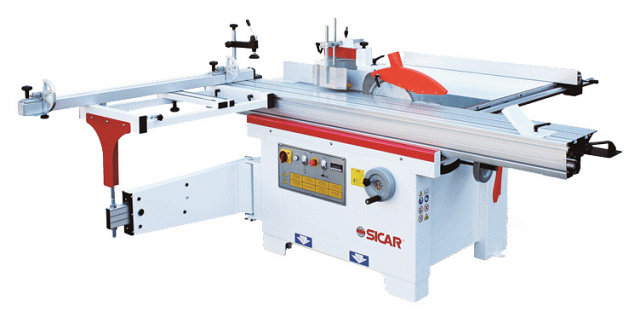

Станок пильно-фрезерный SICAR 400В
-
Производитель: SICAR
Страна: Италия
-
Количество операций: 2
Суммарная мощность: 8 кВт
Длина каретки: 2600 мм
Вес: 370 кг
- Оборудование
- Компрессоры
Узнать цену
Вы выбрали: Станок пильно-фрезерный SICAR 400В
Заказать лизинговый расчёт
Вы выбрали: Станок пильно-фрезерный SICAR 400В
Подобрать аналог
Вы выбрали: Станок пильно-фрезерный SICAR 400В
- Оборудование
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначен для распиловки облицованных плит, а также фрезерных и шипорезных работ.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется при производстве столярных изделий, деталей и элементов корпусной мебели, мебельных фасадов и на других деревообрабатывающих и мебельных предприятиях.
СХЕМЫ ОБРАБОТКИ:
| 1. Форматный раскрой плитных материалов (дсп, лдсп, мдф, фанера) | 2. Продольное профильное фрезерование | 3. Фрезерование шипов и проушин |
|
|
|
| 4. Продольное профильное фрезерование | 5. Торцевание пиломатериалов | |
|
|
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

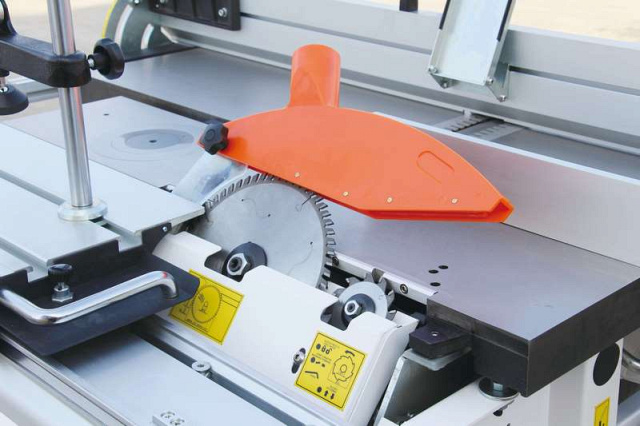

ПИЛЬНЫЙ УЗЕЛ
Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. |
|
ФРЕЗЕРНЫЙ УЗЕЛ Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000 / 3100 / 4400 / 7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи. |
|
КАРЕТКА Каретка длиной 2600 мм обладает легким и плавным ходом и позволяет раскраивать листы ЛДСП, ДСП, MDF, фанеры, и т.д. |
|
НАКЛОН ПИЛЬНОГО УЗЛА ОТ 0 ДО 45° Осуществляется маховиком. Отображения угла наклона по электронному табло. Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам.
|
|
РАСШИРИТЕЛЬНЫЙ СТОЛ Наличие расширительного стола позволяет удобно раскраивать листовой материал. Максимальная ширина распила по линейке 1170 мм.
|
|
ПАРАЛЛЕЛЬНЫЙ УПОР Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. Параллельный упор перемещается по усиленной цилиндрической направляющей и имеет точную подстройку.
|
|
ПОПЕРЕЧНАЯ ЛИНЕЙКА Имеет 2 массивных флажковых упора и возможность поворота от 0 до 45° для угловых резов. Телескопическое удлинение позволяет базировать габаритные заготовки. Поддерживающий стол, на котором закреплена поперечная линейка, имеет усиленное крепление в 3-х точках к телескопической опоре. |
|
ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Позволяет надежно фиксировать детали на каретке. |
|
УПОР НА КАРЕТКЕ Передвижной упор на каретке исключает смещение заготовки при пилении. |
|

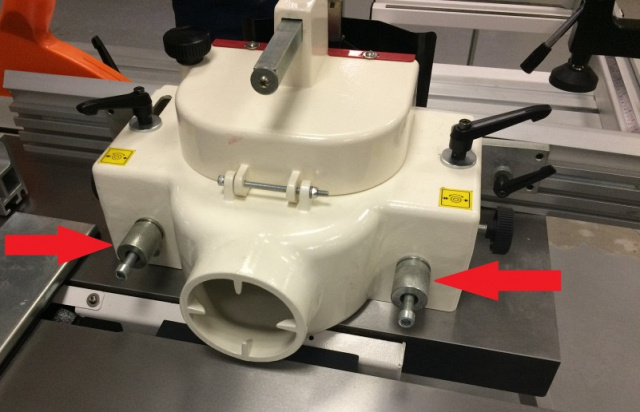

РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ЛИНЕЕК ФРЕЗЕРНОГО УЗЛА Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка. |
|
МАХОВИКИ РЕГУЛИРОВКИ Регулировка подъема/опускания фрезерного шпинделя и пильного узла, а также угла наклона пильного узла осуществляется алюминиевыми маховиками. |
|

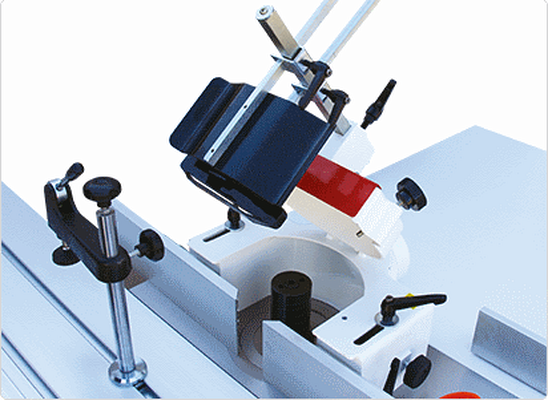

ПРИЖИМНОЕ УСТРОЙСТВО MORI При фрезеровании прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
|
ПАНЕЛЬ УПРАВЛЕНИЯ Простая и понятная панель управления расположена на передней части станка. Имеет кнопки:
|
|

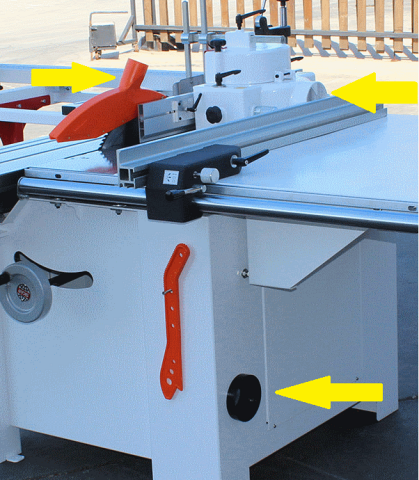

АСПИРАЦИЯ На станке расположены 3 патрубка для подключения аспирации. |
|
Модель |
400B |
|
Пильный узел |
|
|
Мощность двигателя, кВт |
4 |
|

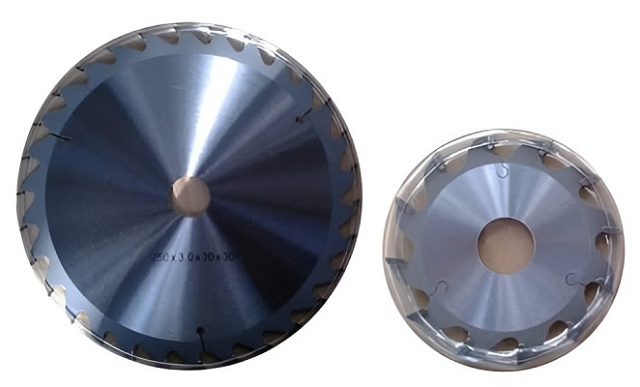

Диаметр основной пилы, мм |
300 |
|
Посадочный диаметр основной пилы, мм |
30 |
|
Диаметр подрезной пилы, мм |
90 |
|
Посадочный диаметр подрезной пилы, мм |
22 |
|
Размеры рабочего стола, мм |
1180 х 1112 |
|
Размеры каретки, мм |
2600 х 315 |
|
Ход каретки, мм |
2600 |
|
Максимальная ширина распиливаемого материала по линейке, мм |
1170 |
|
Частота вращения основной пилы, об/мин |
4500 |
|
Частота вращения подрезной пилы, об/мин |
7000 |
|
Наклон пилы, ° |
0 - 45 |
|
Высота пропила при 90°, мм |
100 |
|
Высота пропила при 45°, мм |
75 |
|
Фрезерный узел |
|
|
Мощность двигателя, кВт |
4 |
|
Размер рабочего стола, мм |
1112 х 290 |
|
Диаметр шпинделя, мм |
32 |
|
Рабочая высота шпинделя, мм |
105 |
|
Частота вращения, об/мин |
2000 / 3100 / 4400 / 7000 |
|
Вертикальный ход шпинделя, мм |
115 |
|
Максимальный диаметр инструмента, мм |
180 |
|
Габаритные размеры: |
|
|
Длина, мм |
2600 |
|
Ширина, мм |
1800 |
|
Высота, мм |
875 |
|
Вес, кг |
370 |
