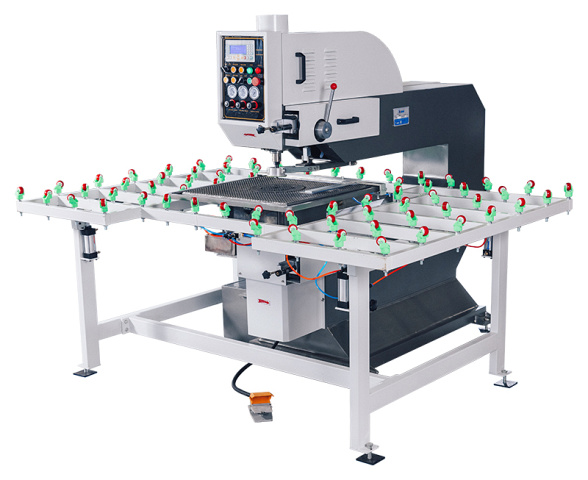

Автоматический сверлильный станок Jet Glass. Модель ZJ 130 A
-
Производитель: JET GLASS
Страна: Китай
-
Ø отверстий: 4 - 220 мм
Мин. размер: 150 х 150 мм
Maкс. размер: 2,6 х 2,4 м
Мощность: 2,5 кВт
Вес: 950 кг
Узнать цену
Вы выбрали: Автоматический сверлильный станок Jet Glass. Модель ZJ 130 A
Заказать лизинговый расчёт
Вы выбрали: Автоматический сверлильный станок Jet Glass. Модель ZJ 130 A
Подобрать аналог
Вы выбрали: Автоматический сверлильный станок Jet Glass. Модель ZJ 130 A
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначен для сверления отверстий в пласти стекла без сколов за счет двухсторонней обработки в автоматическом и полуавтоматических режимах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха, обрабатывающие детали из стекла различных производственных объемов. Мебельные комбинаты и фабрики, использующие стекло в выпускаемых изделиях.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

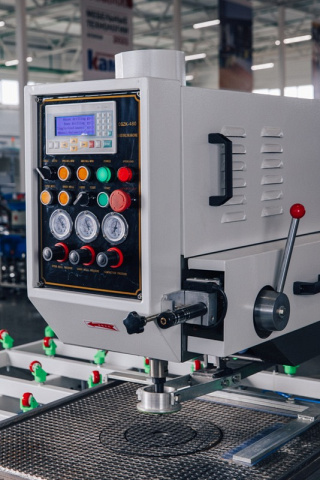

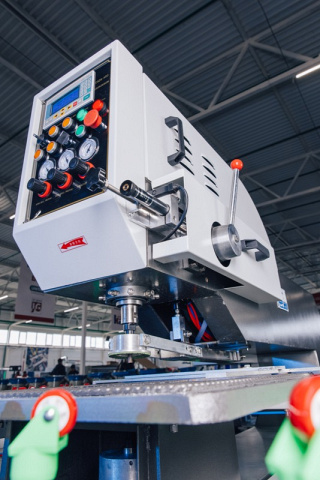

ПУЛЬТ УПРАВЛЕНИЯ Позволяет существенно сократить время на цикл сверления за счет автоматического режима. Оператор на пульте управления задает параметры сверления (скорость подачи сверла, время на позиционирования стекла) и после начала работы оператор только позиционирует стекло. |
 |
СТАНИНА Станина коробчатой формы, выполненная из толстостенного металла, повышенной жесткости и виброустойчивости, прошедшая специальную термообработку. Обеспечивается точность сверления и долговечность эксплуатации станка без потери точностных параметров. |
 |
ОСНОВНОЙ РАБОЧИЙ СТОЛ Предназначен для базирования обрабатываемого стекла в зоне сверления по точно настроенным упорам в размер. Поверхность стола облицована резиновым материалом, что создает наилучший контакт стекла с рабочей поверхностью стола при обработке. |
 |

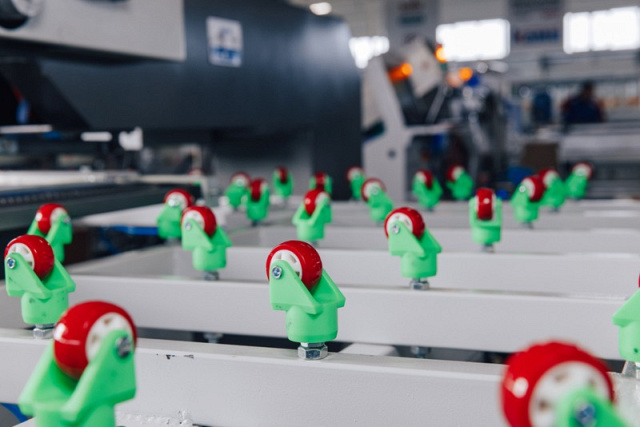

ПНЕВМАТИЧЕСКИЙ ПОДЪЕМНЫЙ СТОЛ Сварной конструкции из металлического профиля с установленными на нем резиновыми роликами. Ролики обеспечивают возможность перемещения заготовок больших размеров по столу без усилий. Предназначен для установки и базирования к упорам деталей больших размеров. |
 |

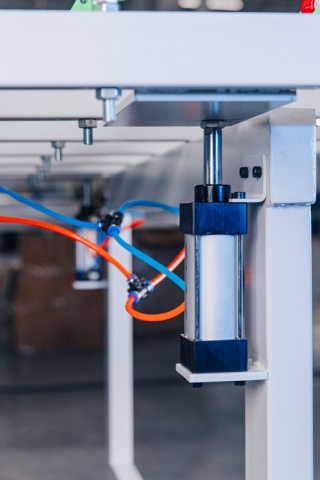

ПОДЪЕМ ПНЕВМАТИЧЕСКОГО СТОЛА Необходим для осуществления свободного перемещения стекла большого размера по роликам относительно основного обрезиненного стола. Обеспечивается четырьмя пневмоцилиндрами, установленные в углах стола. |
 |

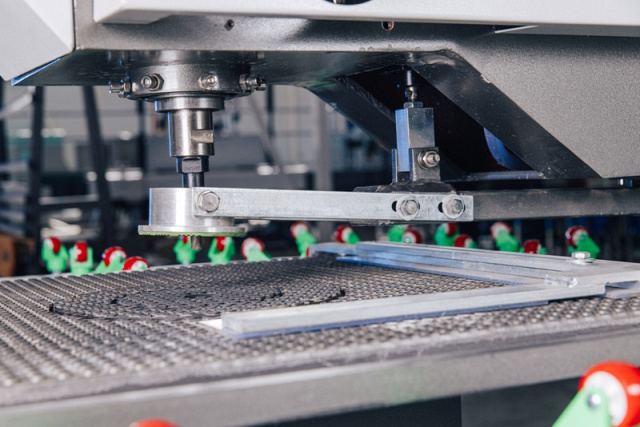

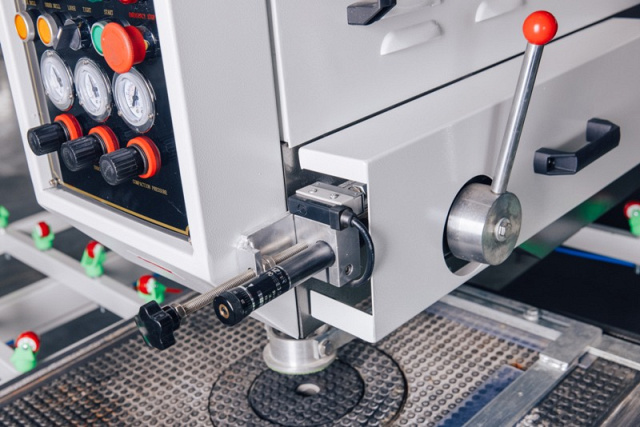

ВЕРХНИЙ ПРИЖИМ СТЕКЛА Обеспечивает четкую фиксацию заготовки в момент обработки. Исключает вибрацию и смещение обрабатываемой детали. Включается с основной кнопочной панели. |
 |

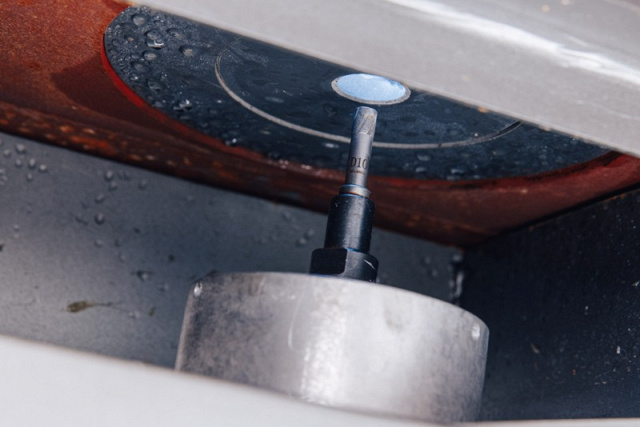

ЗАЩИТА НИЖНЕГО СВЕРЛА Нижний шпиндель оснащен выдвигаемой защитной системой, которая предотвращает попадание стеклянных плашек больших диаметров на инструмент. |
 |
СИСТЕМА ПЕРЕМЕЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ С ГИДРАВЛИЧЕСКИМ ДЕМПФЕРОМ Перемещение сверлильных шпинделей осуществляется пневматическими цилиндрами по команде от кнопки на панели управления. Уменьшение скорости сверлильного шпинделя в момент подхода сверла к поверхности стекла обеспечивается гидравлическим демпфером. Достигается плавный заход сверла в стекло на определенную глубину с обеспечением качественной поверхности обработанного отверстия. |
  |
ЛАЗЕР УКАЗАТЕЛЬ Лазерный указатель позволяет легко и удобно позиционировать стекло перед сверлением. |
 |
ИЗМЕНЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ Обеспечивается изменением передаточного отношения между шкивом двигателя и шкивом шпинделя за счет перестановкой клинового ремня. Необходимо для качественной обработки в зависимости от толщины стека и диаметра отверстия. |
 |
СИСТЕМА УДАЛЕНИЯ ОТХОДОВ Система удаления отходов предохраняет сверло от повреждений и существенно облегчает обслуживание станка. |
 |

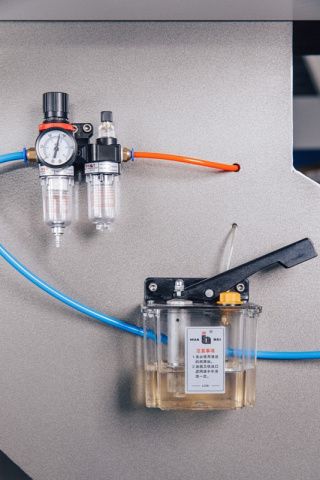

ЦЕНТРАЛИЗОВАННЫЙ УЗЕЛ СМАЗКИ Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов, приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов. |
 |

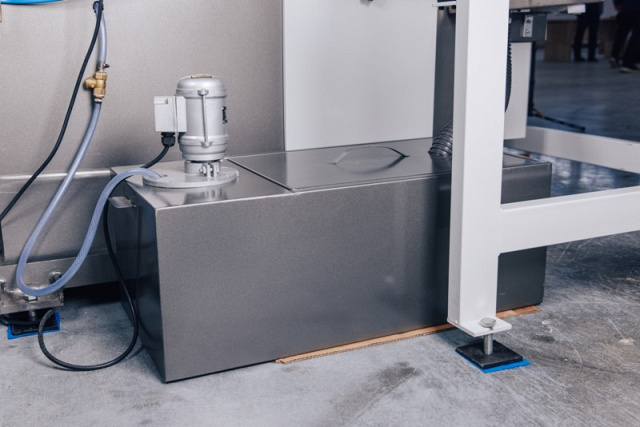

СИСТЕМА ОХЛАЖДЕНИЯ Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали, что обеспечивает их долговечность и предотвращает поверхность баков от коррозии. |
| СВЕРЛЕНИЕ НА СТАНКЕ В АВТОМАТИЧЕСКОМ И ПОЛУАВТОМАТИЧЕСКИХ РЕЖИМАХ | |
| УДОБНЫЙ ПУЛЬТ УПРАВЛЕНИЯ И ВВОД ПАРАМЕТРОВ СВЕРЛЕНИЯ | |

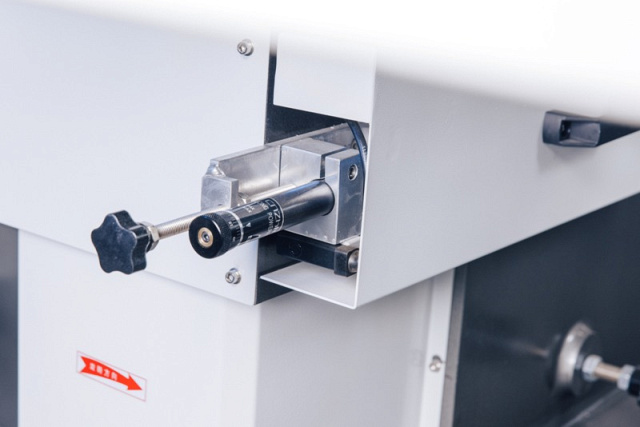

| УСТРОЙСТВО ДЛЯ БЫСТРОГО ИЗМЕНЕНИЯ ГЛУБИНЫ ЗАСВЕРЛИВАНИЯ В СТЕКЛО НИЖНЕГО СВЕРЛА | |
| СИСТЕМА ОЧИСТКИ СВЕРЕЛ ОТ ПЛАШЕК ОБЕСПЕЧИВАЕТ НЕПРЕРЫВНУЮ ОБРАБОТКУ БЕЗ ОСТАНОВКИ СТАНКА | |
| ВЕРХНИЙ ПРИЖИМ ИСКЛЮЧАЕТ ВИБРАЦИЮ И СМЕЩЕНИЕ ОБРАБАТЫВАЕМОГО СТЕКЛА | |
| ДОПОЛНИТЕЛЬНЫЙ СТОЛ С ОБРЕЗИНЕННЫМИ РОЛИКАМИ ОБЕСПЕЧИВАЕТ СВОБОДНОЕ ПЕРЕМЕЩЕНИЕ СТЕКЛА | |
| УВЕЛИЧЕННЫЙ ДИАМЕТР ОБРАБАТЫВАЕМЫХ ОТВЕРСТИЙ | |
| РЕГУЛИРОВКА ЧАСТОТЫ ВРАЩЕНИЯ ШПИНДЕЛЯ | |
| СИСТЕМА ОХЛАЖДЕНИЯ | |
| ПНЕВМАТИЧЕСКИЙ ПОДЪЕМНЫЙ РОЛИКОВЫЙ СТОЛ | |
|
Модель |
ZJ 130 A |
|
Диаметр обрабатываемых отверстий, мм |
4 - 220 |
|
Толщина стекла, мм |
4 - 25 |
|
Размер основного стола, мм |
800 х 800 |
|
Размер рабочего пневматического стола, мм |
2200 х 1600 |
|
Максимальный размер стекла, мм |
2600 х 2400 |
|
Установленная мощность, кВт |
2,5 |
|
Габаритные размеры: |
|
|
Длина, мм |
2200 |
|
Ширина, мм |
2200 |
|
Высота, мм |
1750 |
|
Вес, кг |
950 |
