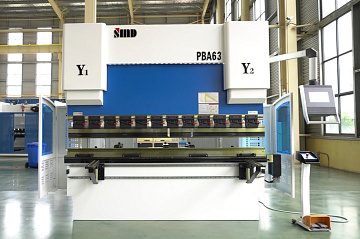

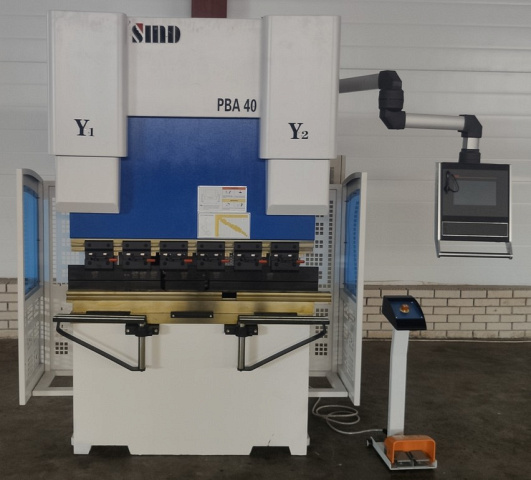

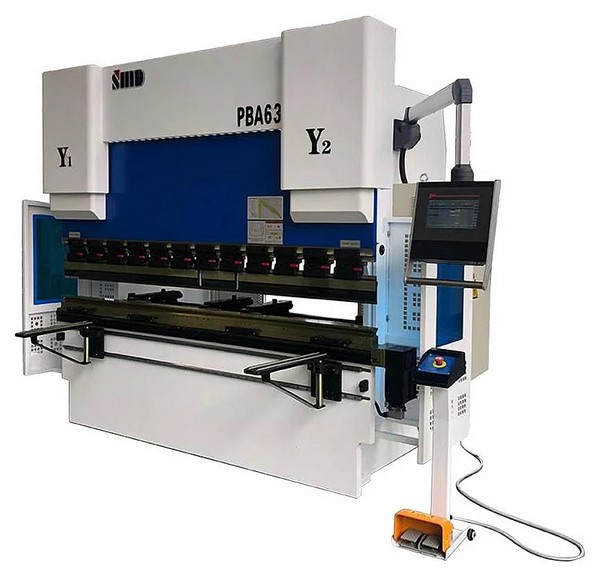

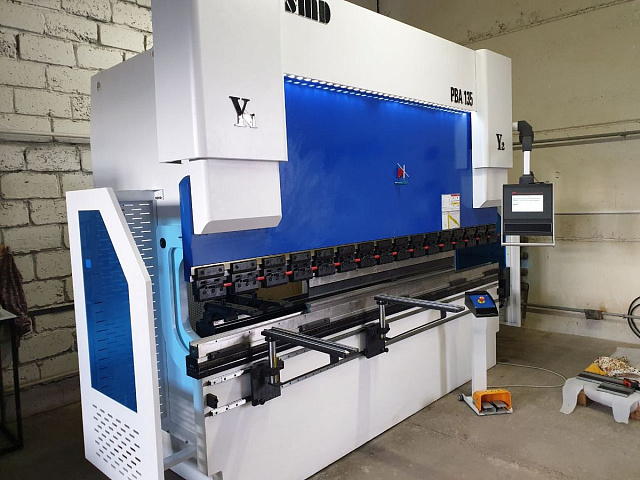

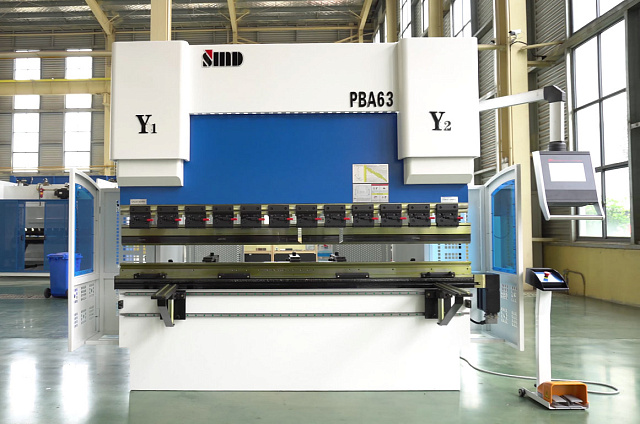

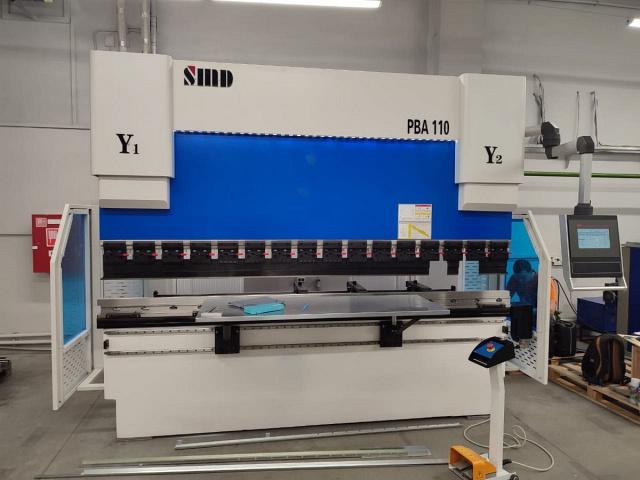

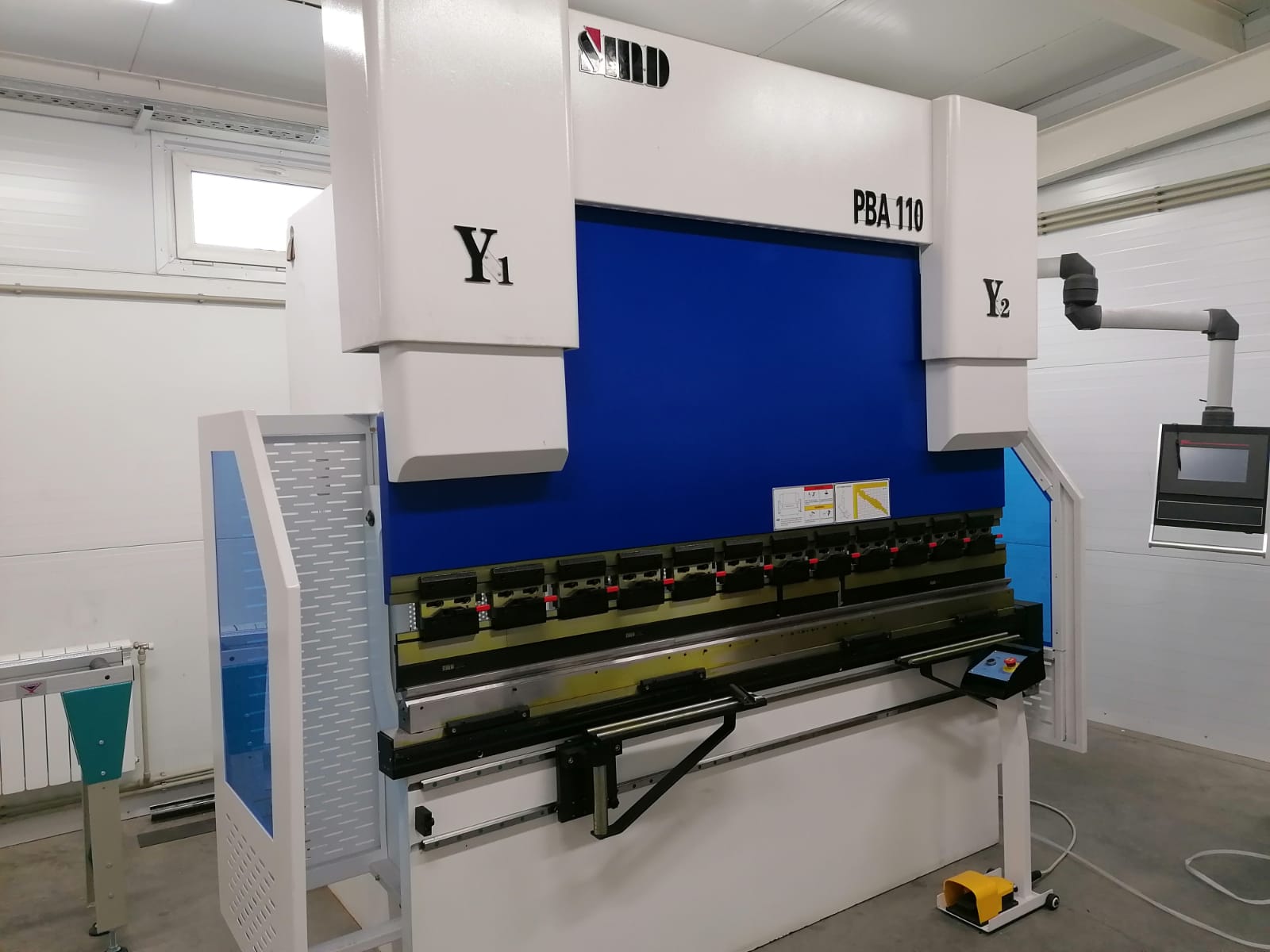

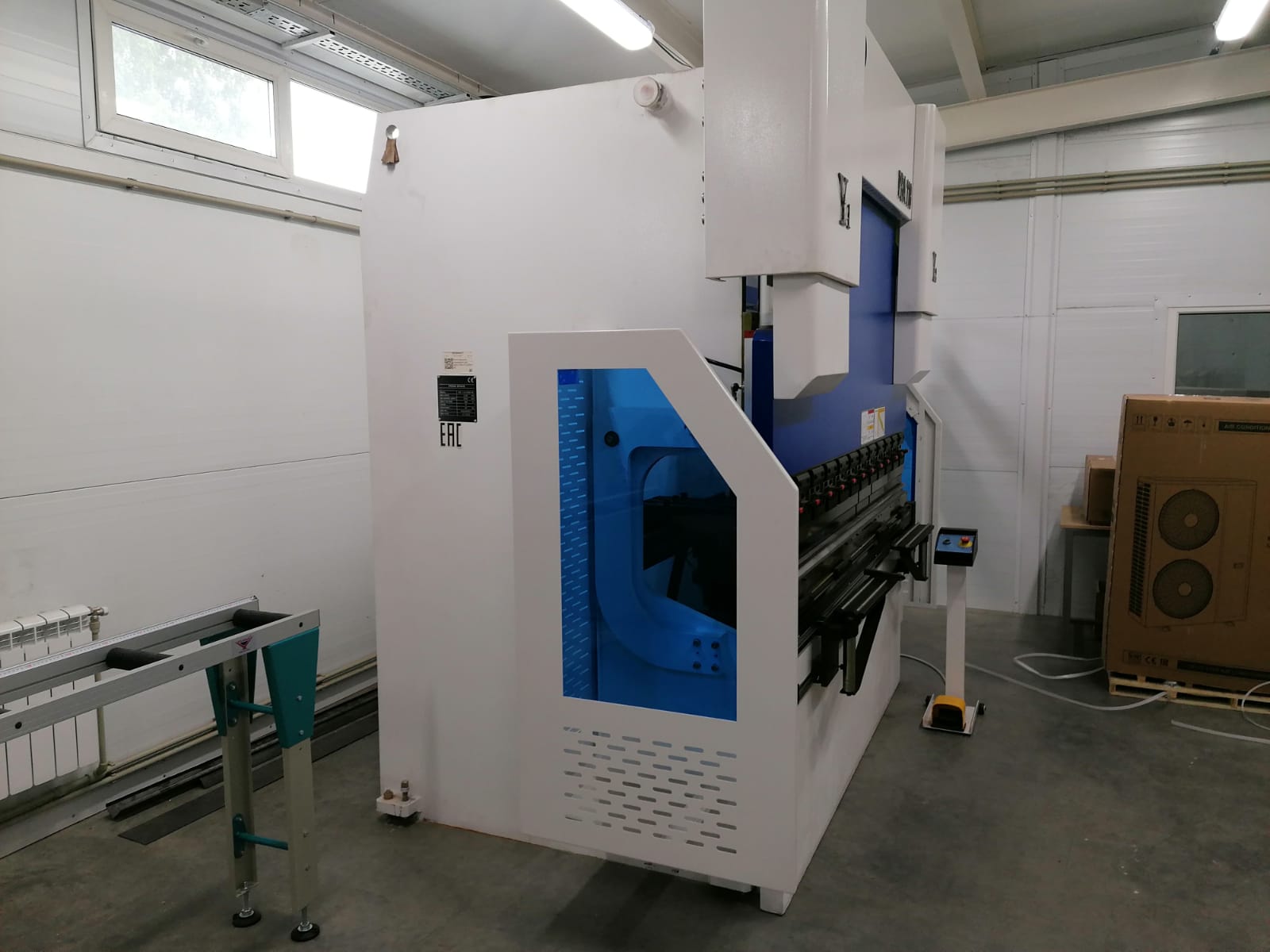

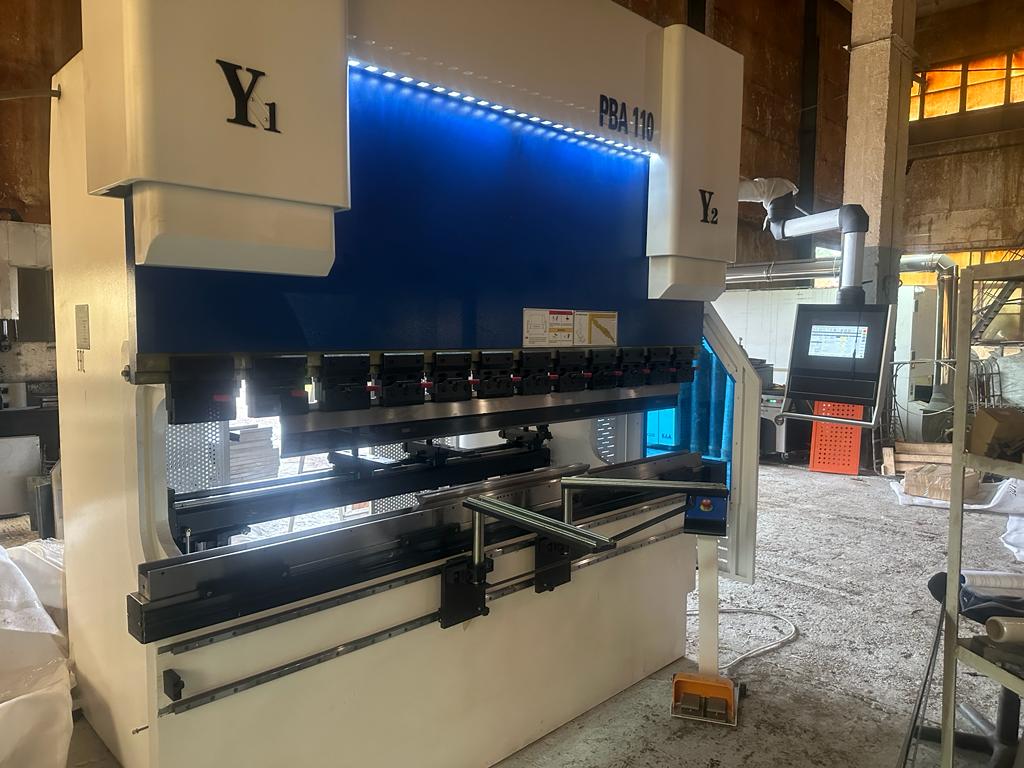

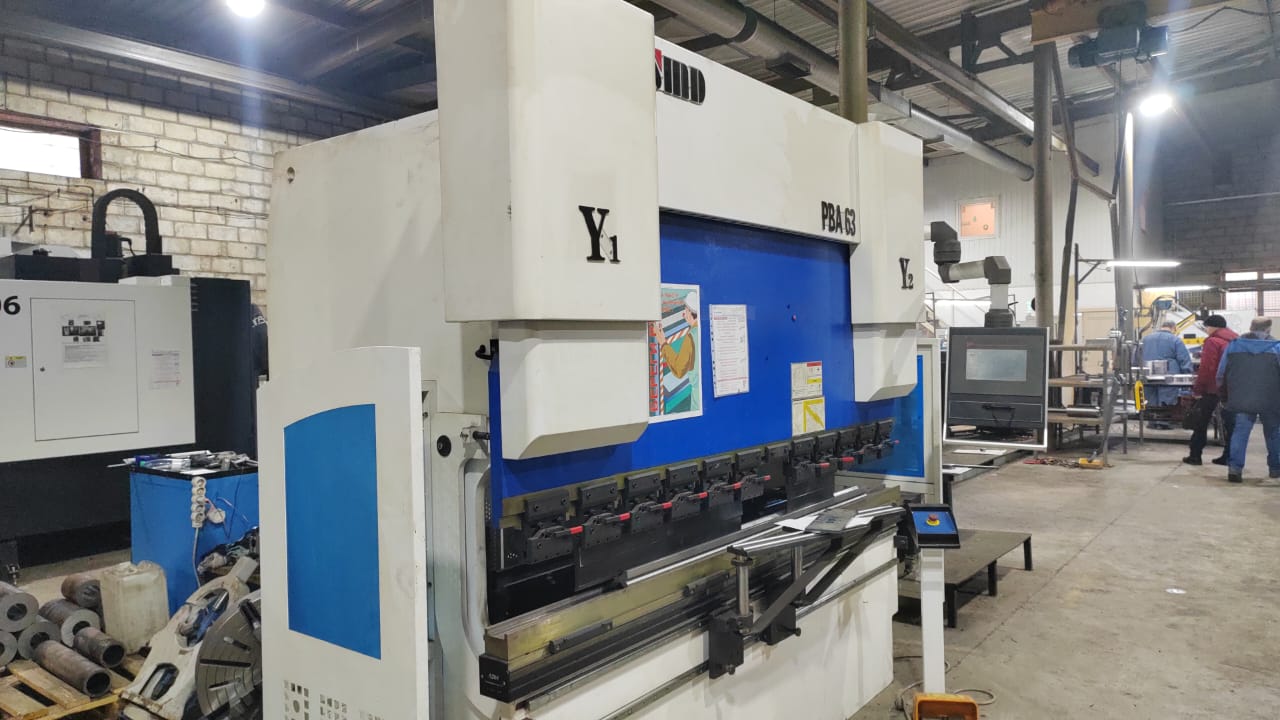

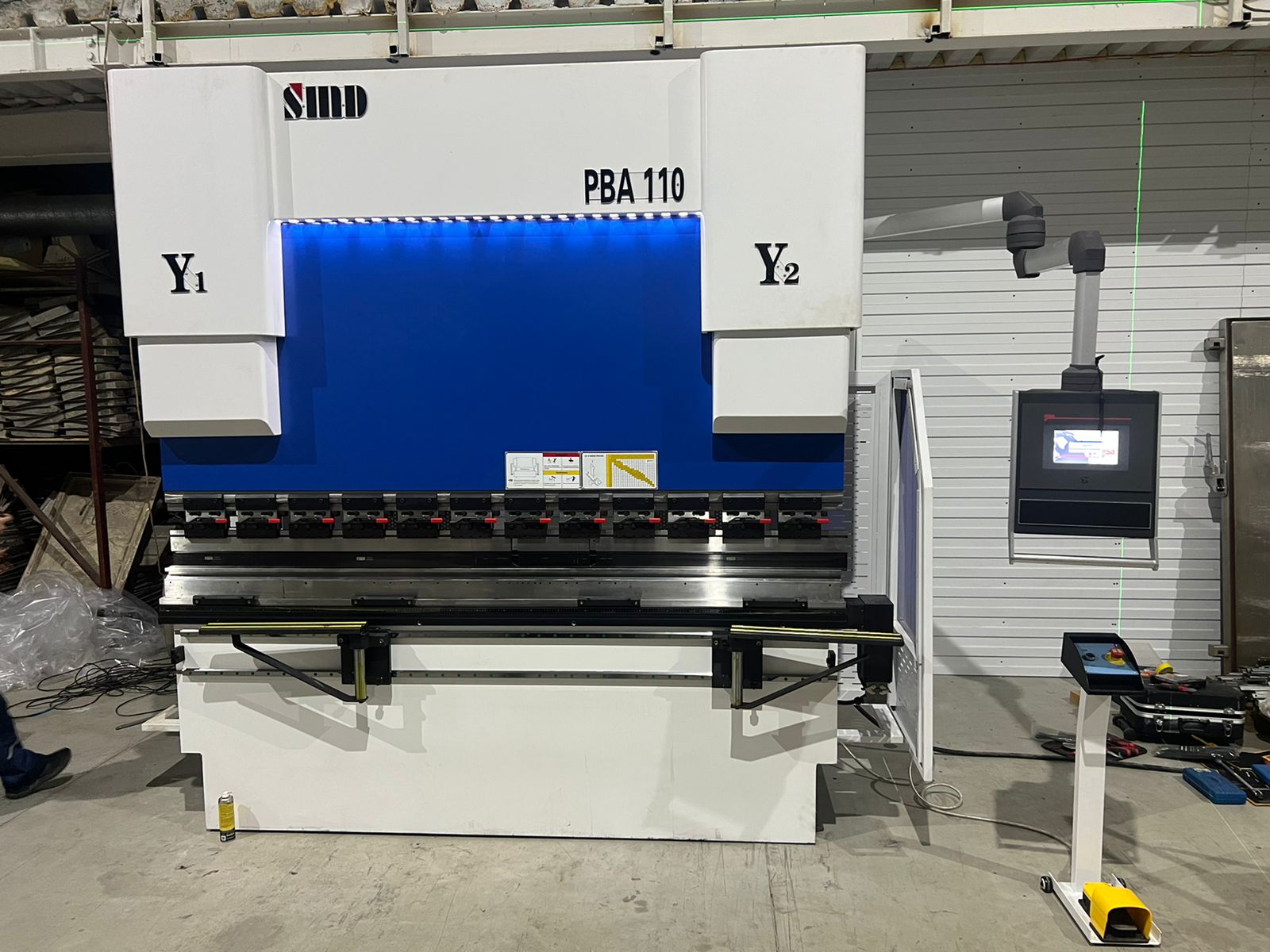

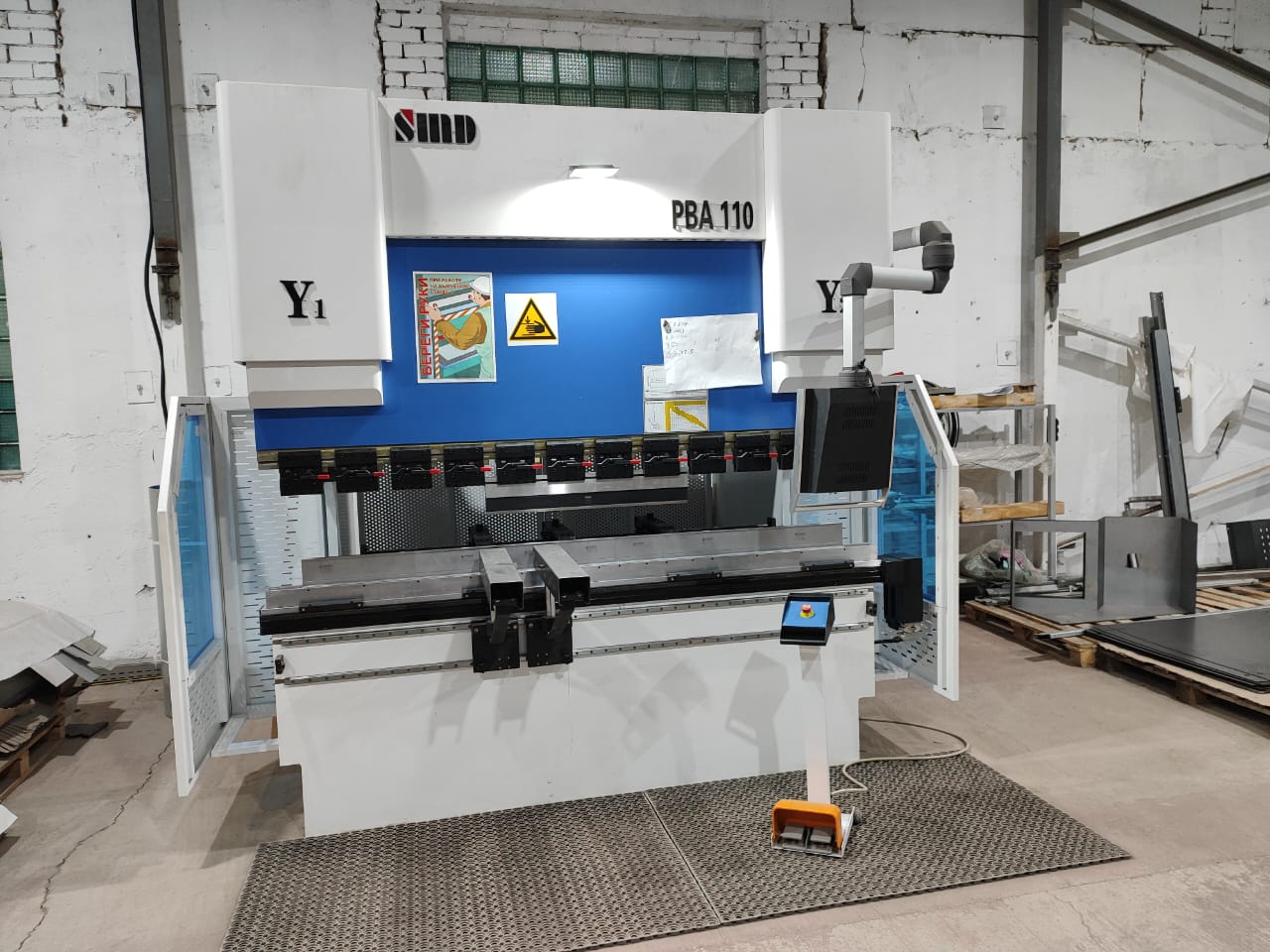

Гидравлические листогибочные прессы SMD. Серия PBA

Производитель: SMD

Страна: Нидерланды Страна сборки: Китай
Кол-во управляемых осей: до 4

Усилие: 40 - 500 т

Длина гиба: 1300 - 6000 мм

Компрессоры

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия PBA

Заказать лизинговый расчёт

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия PBA

Подобрать аналог

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия PBA

Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 6

НАЗНАЧЕНИЕ:

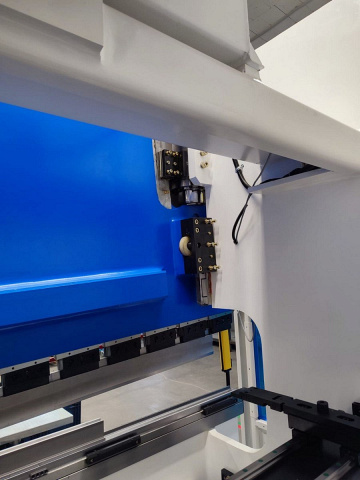

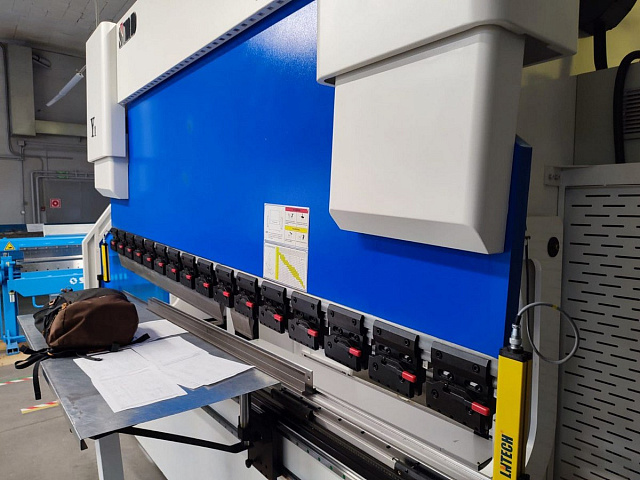

Прессы серии PBA – листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаются высокой скоростью работы и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек.

Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.

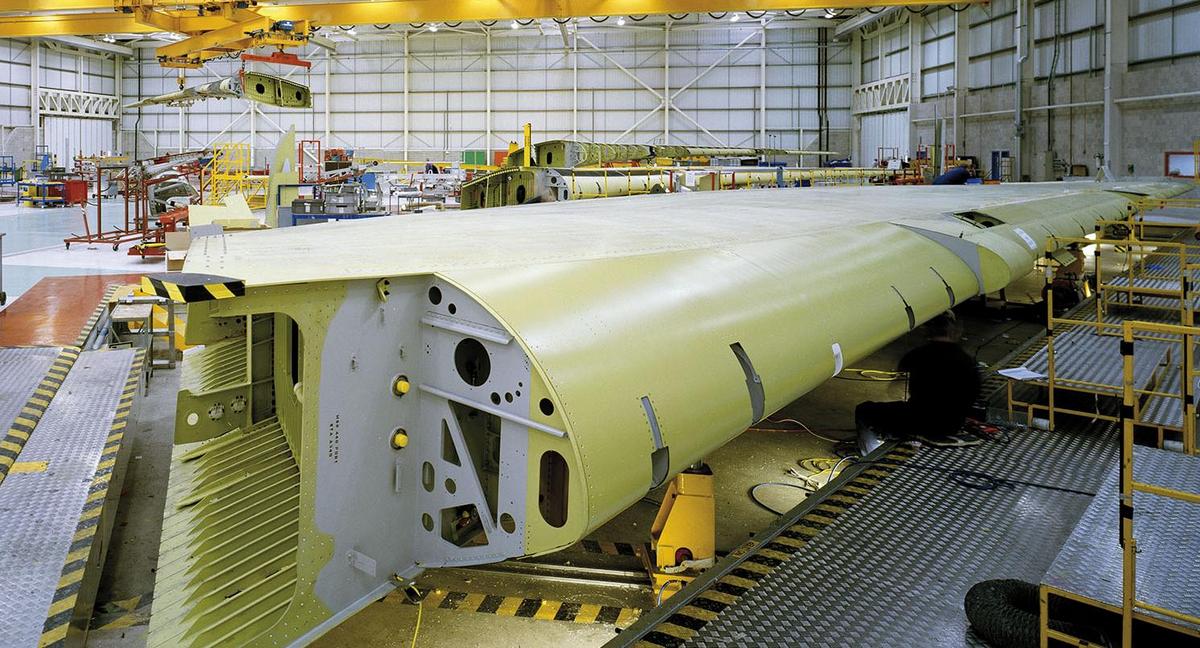

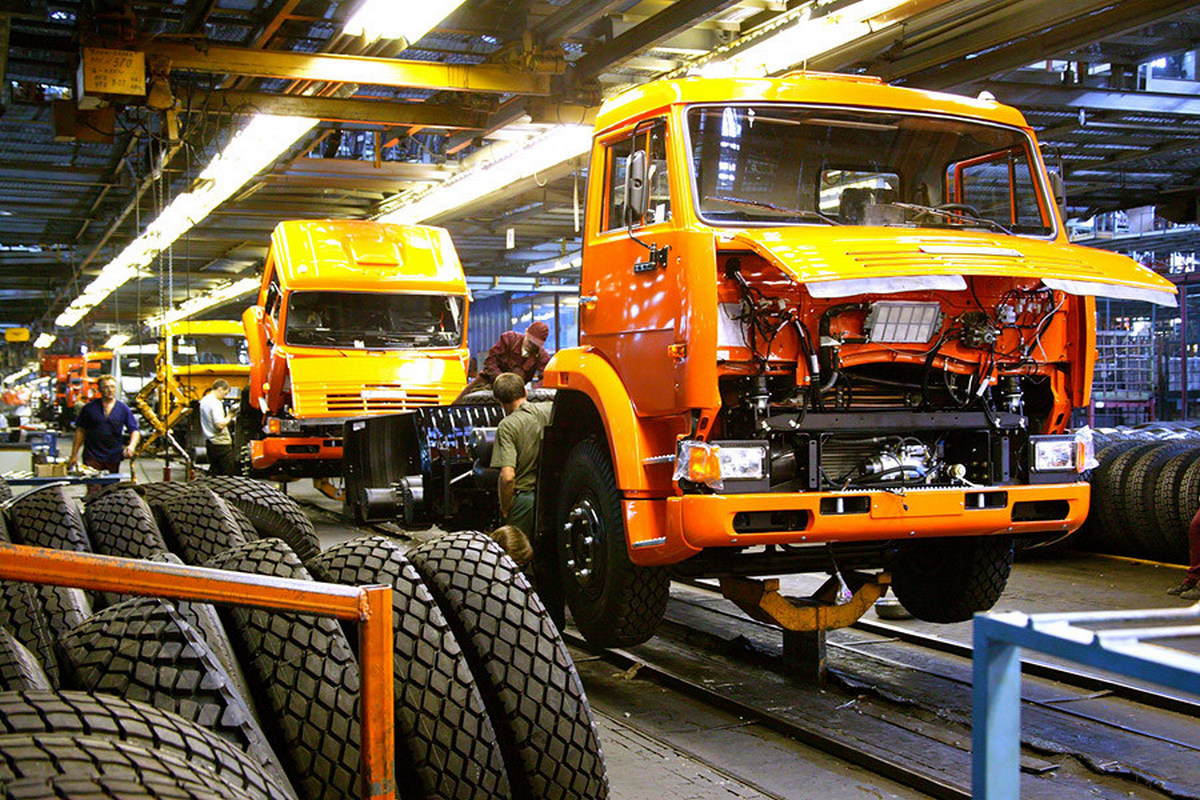

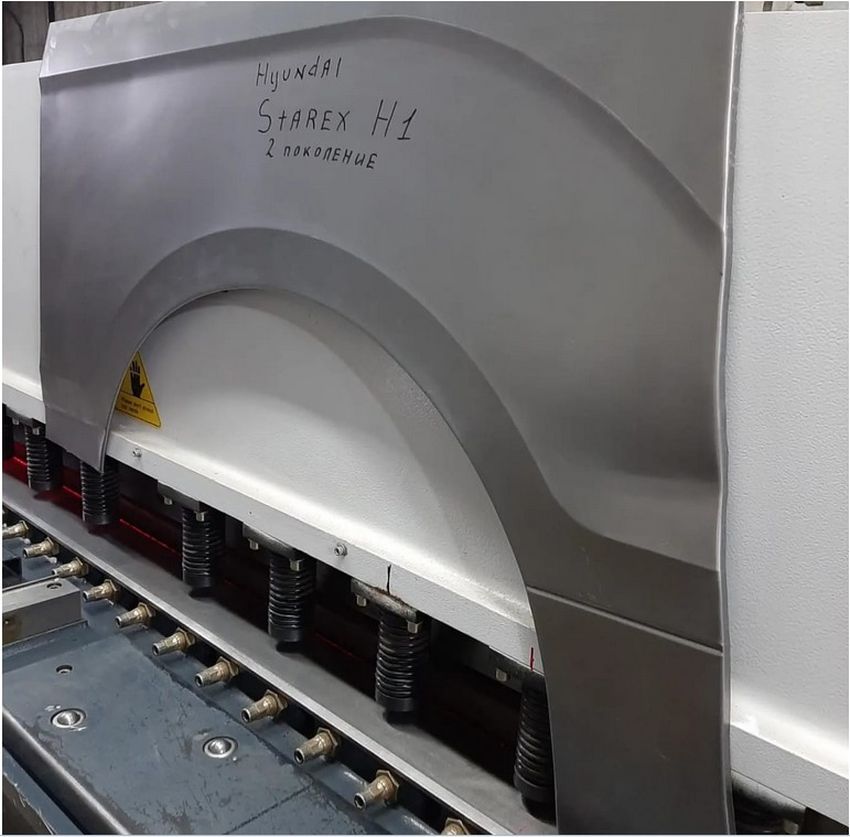

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.

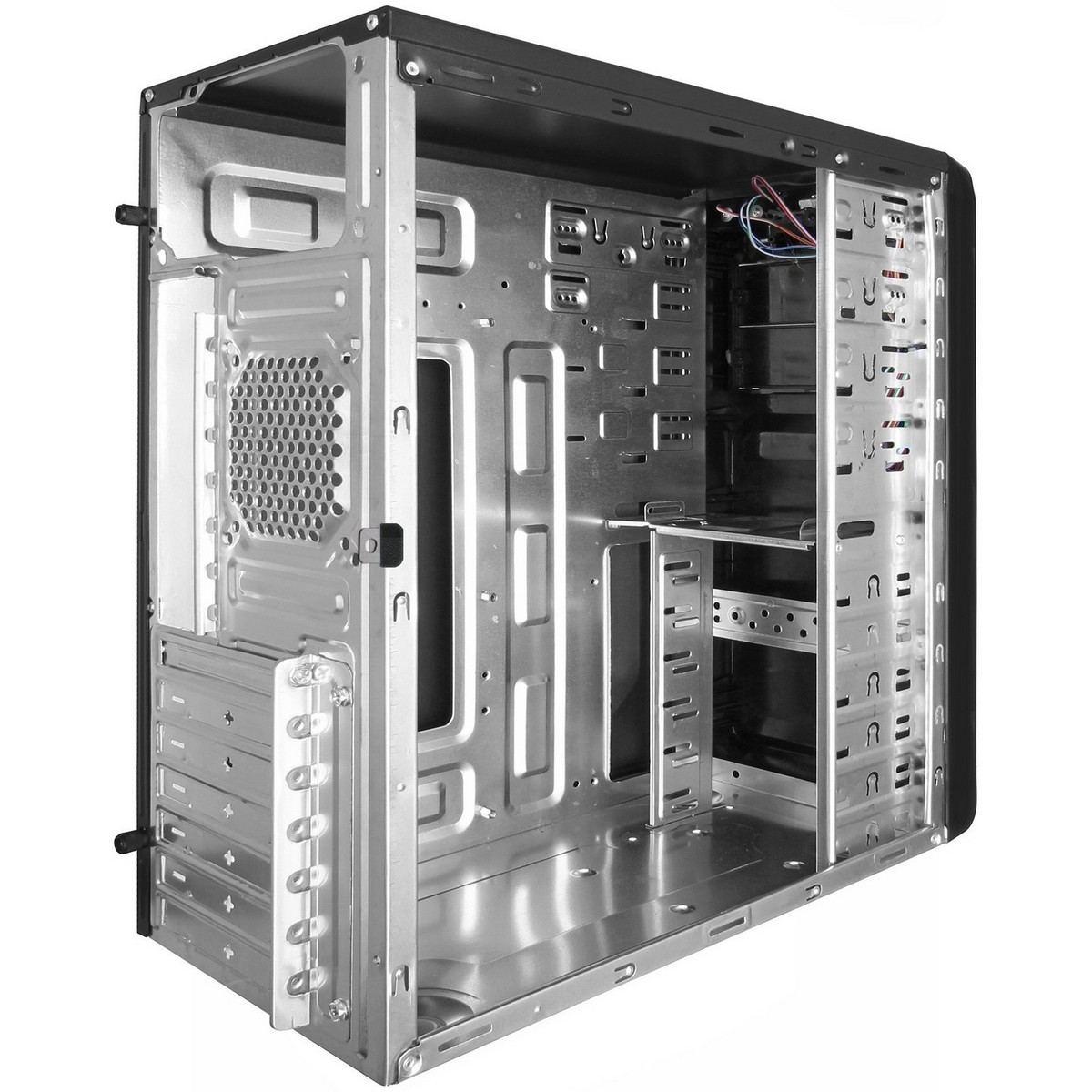

Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.

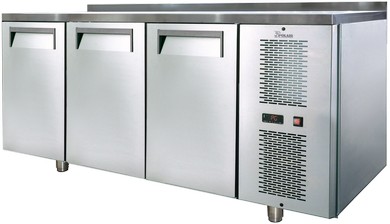

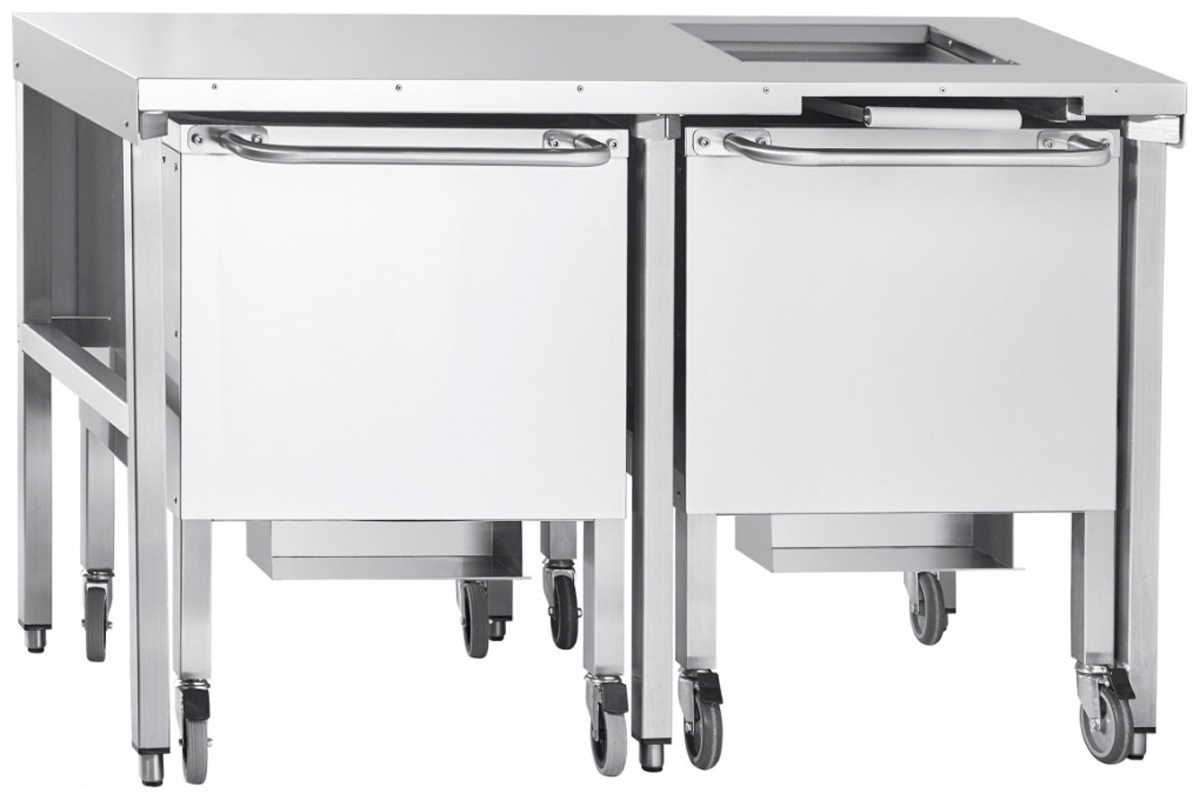

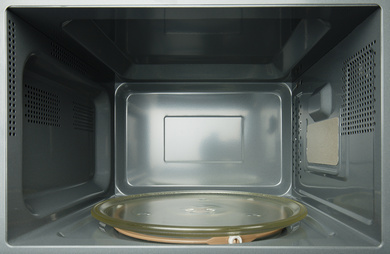

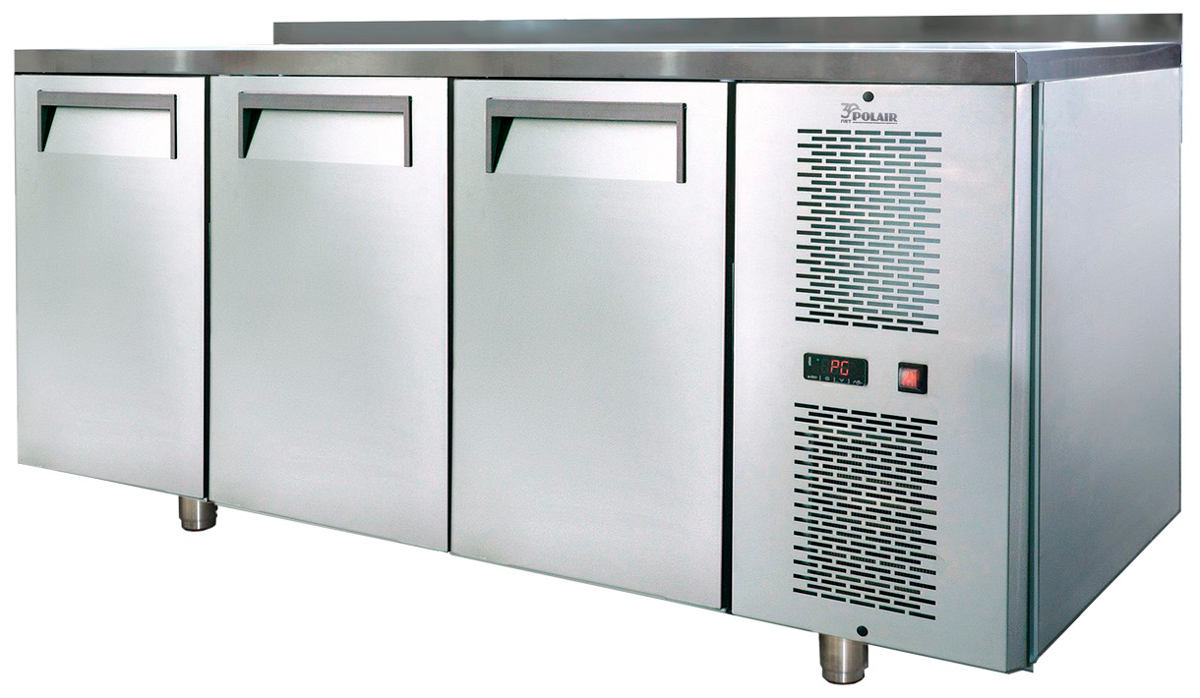

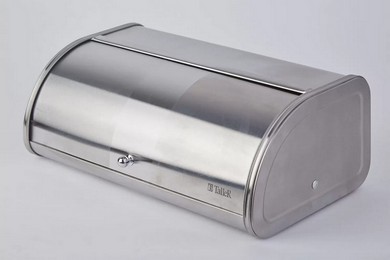

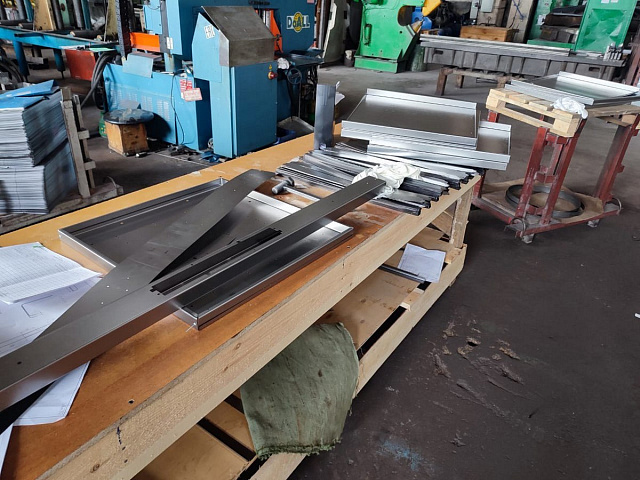

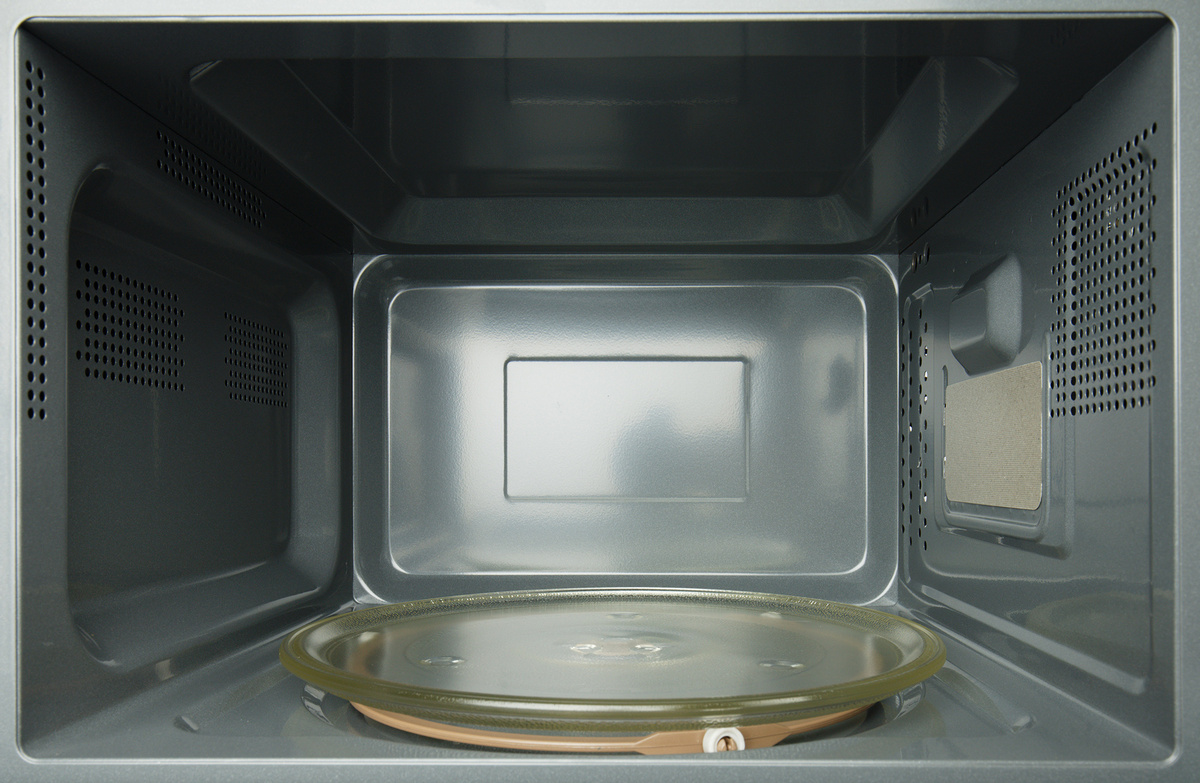

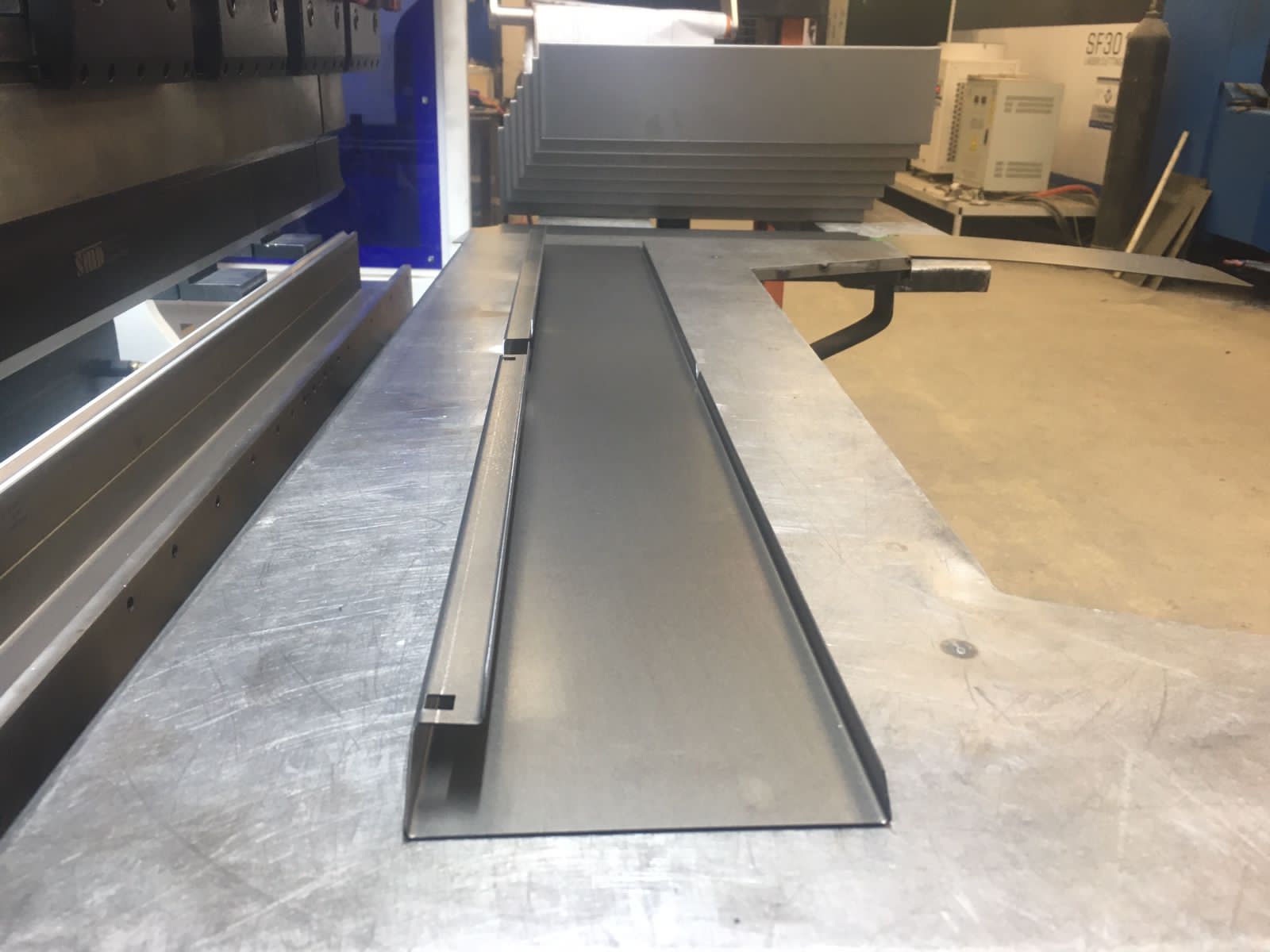

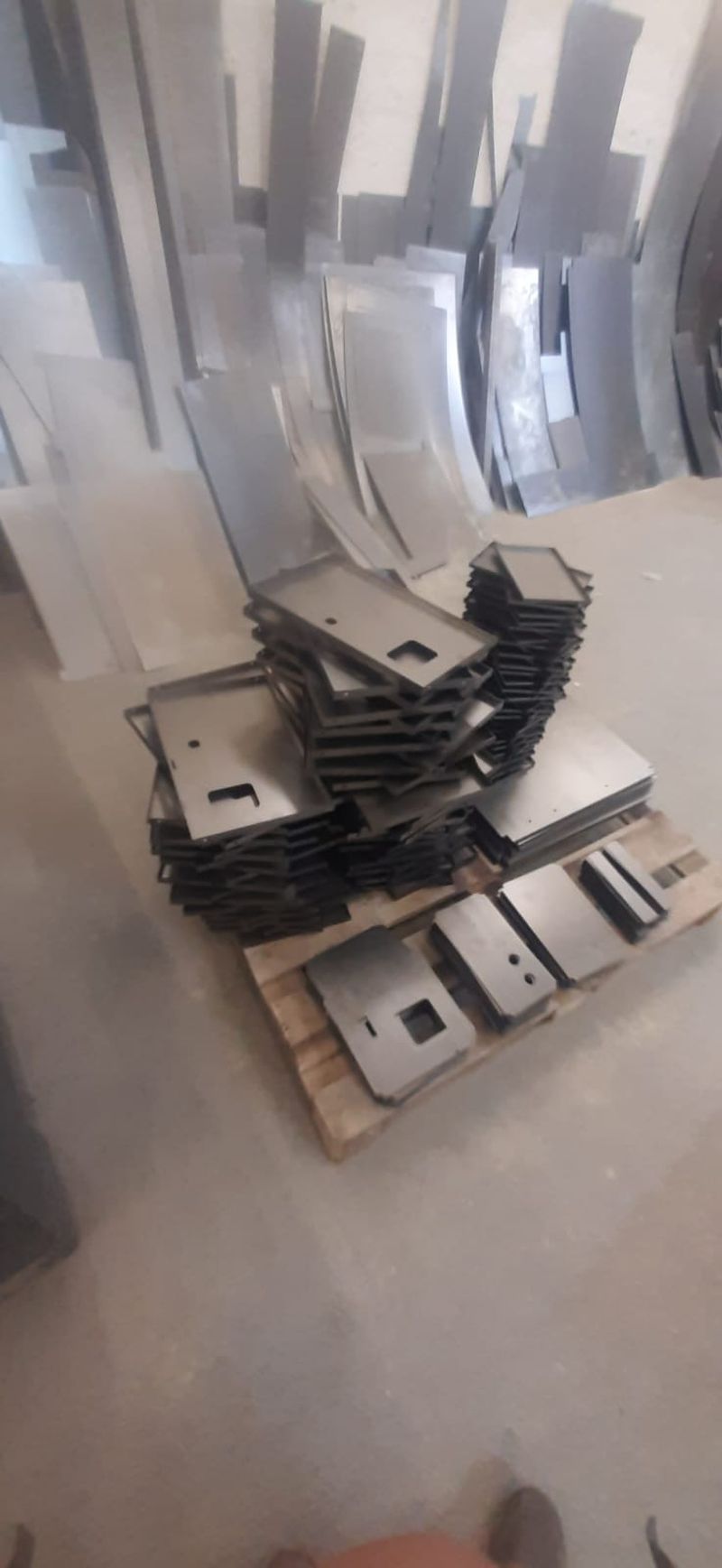

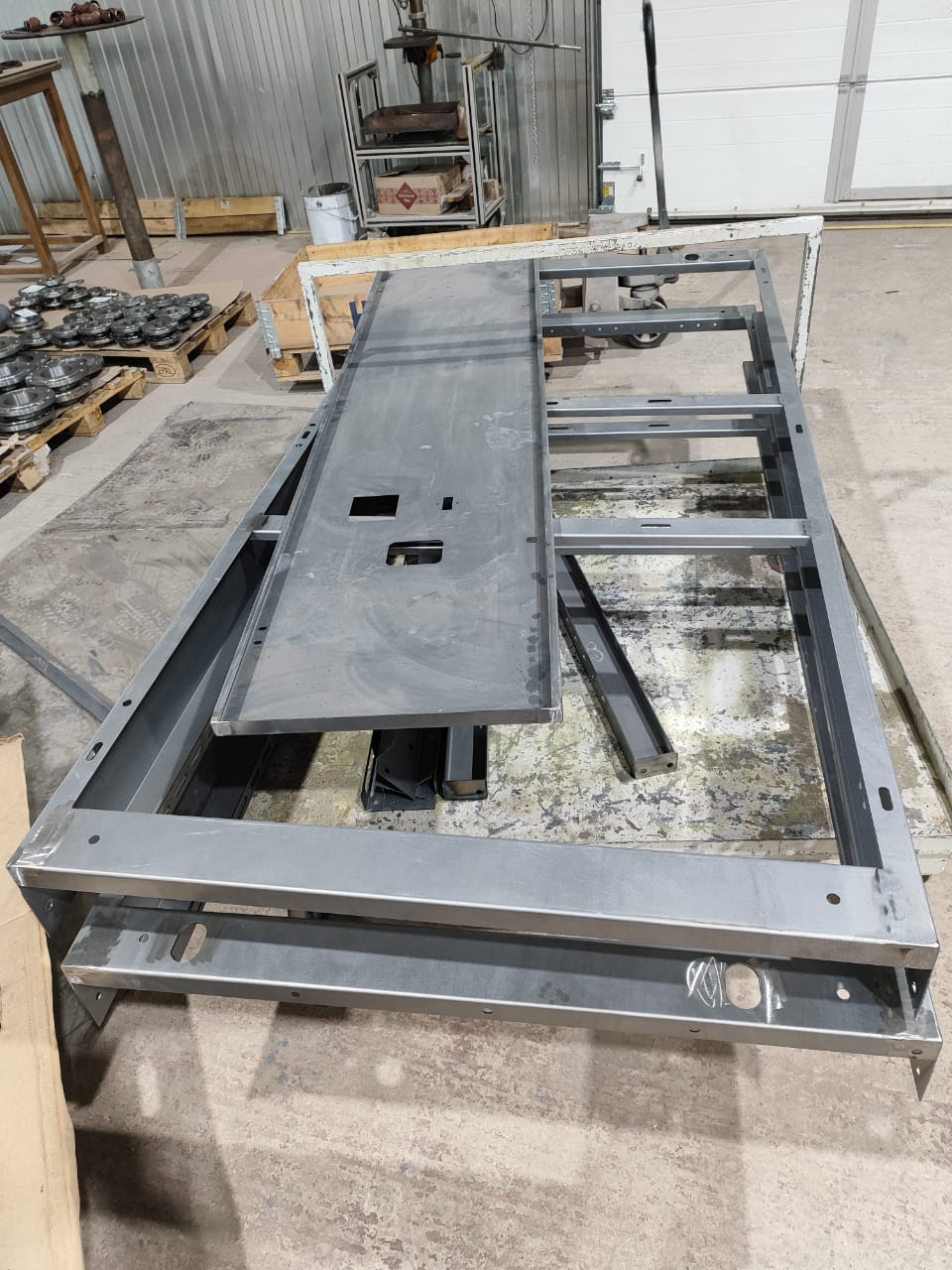

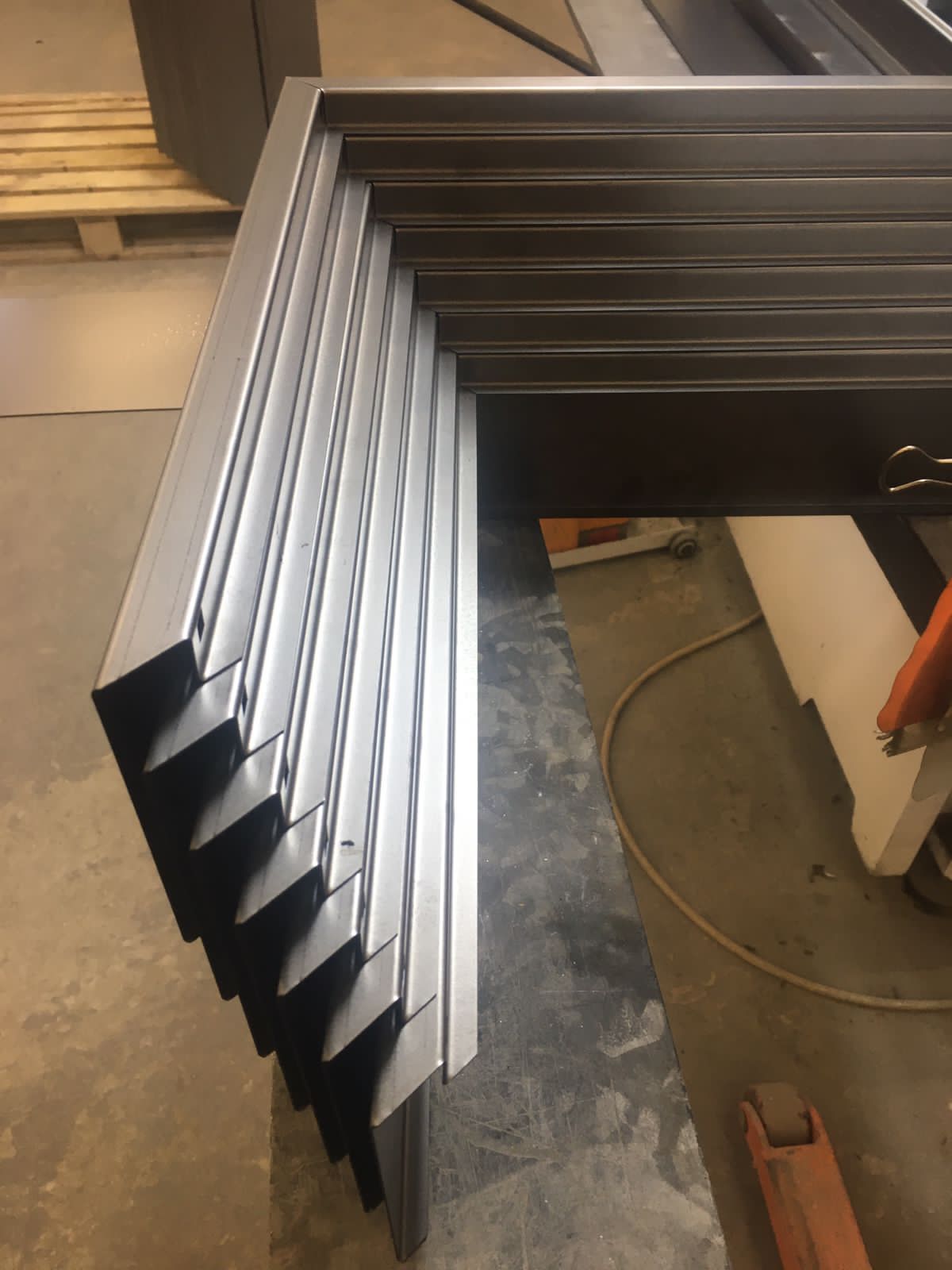

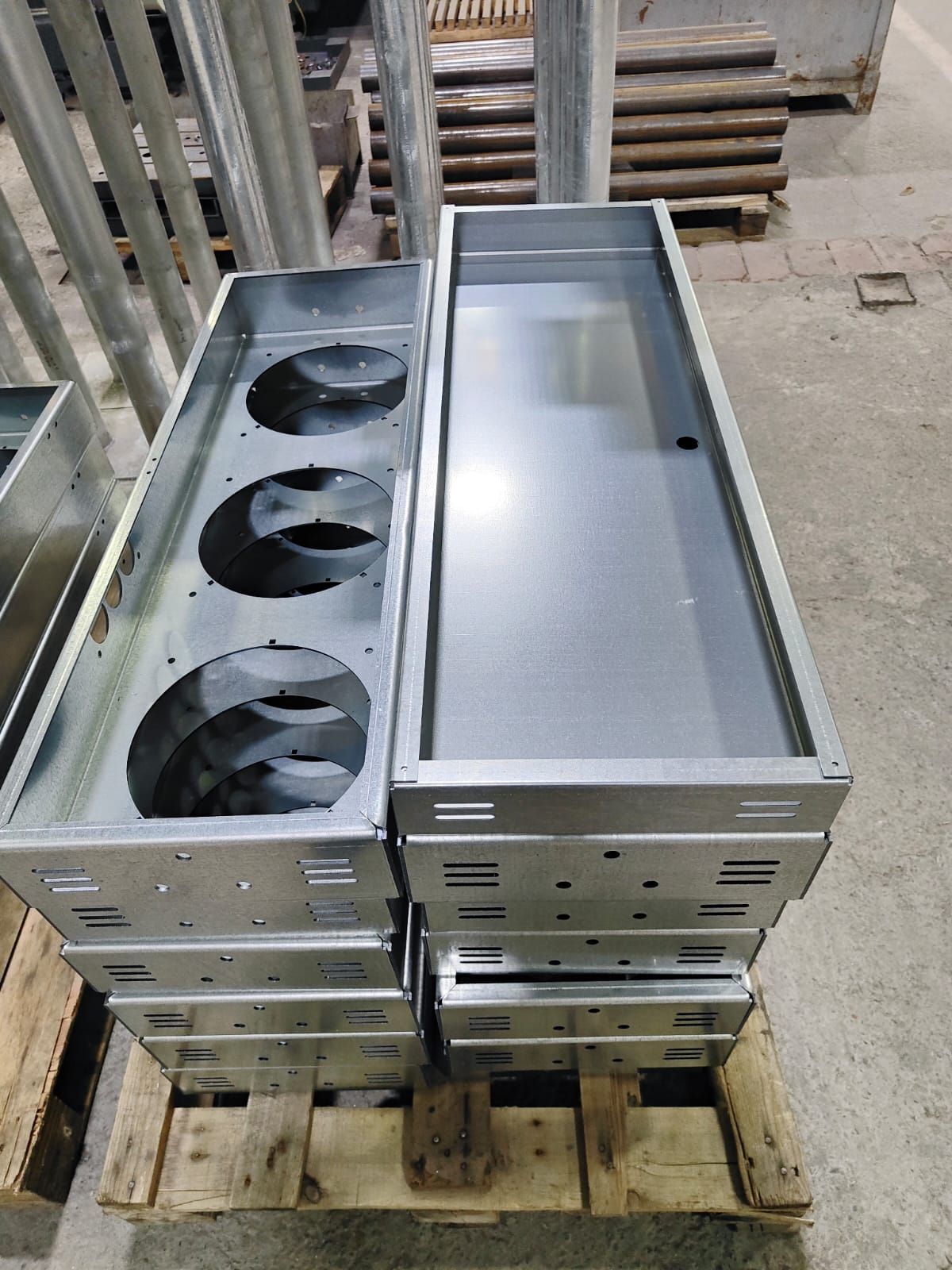

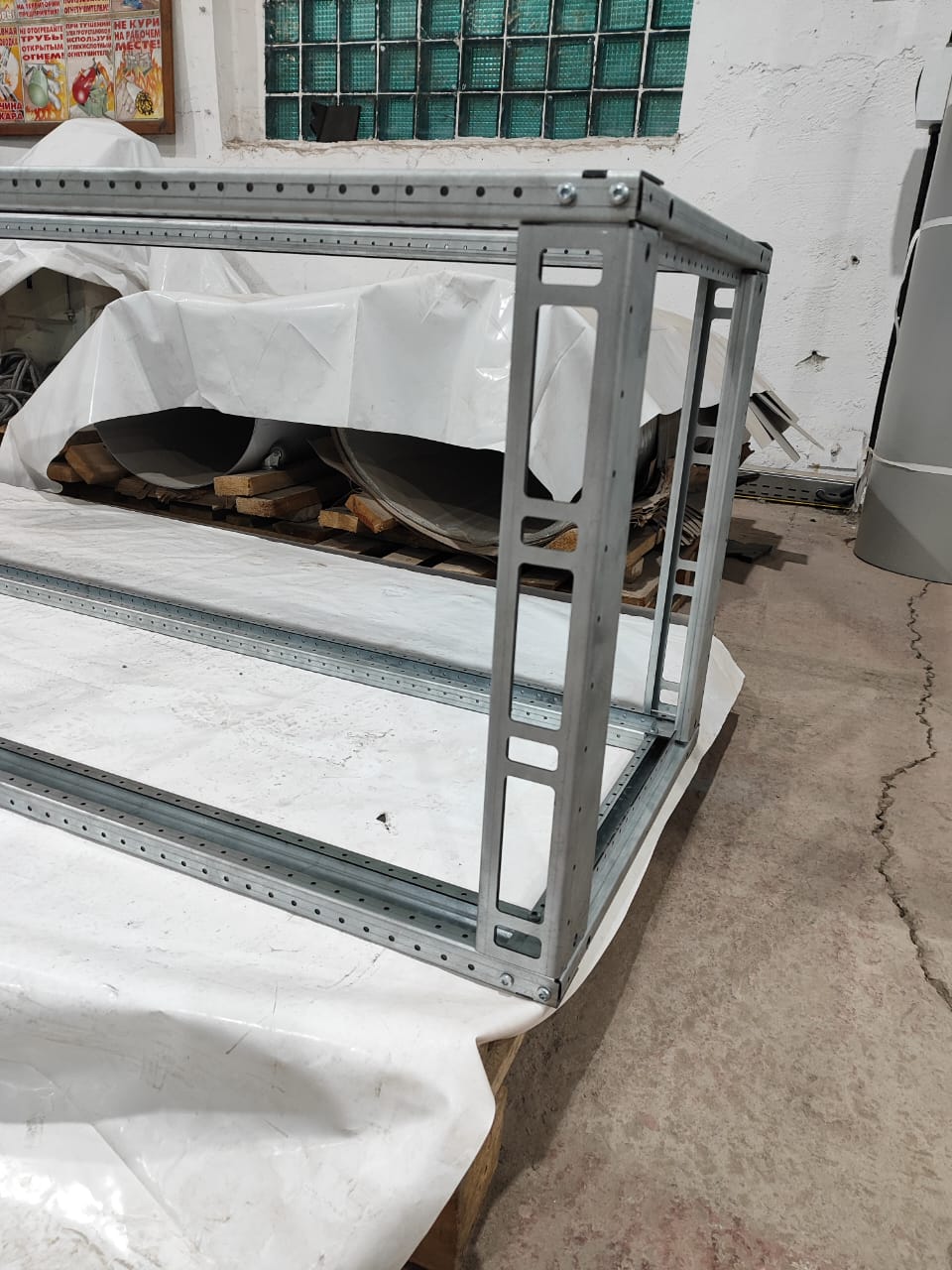

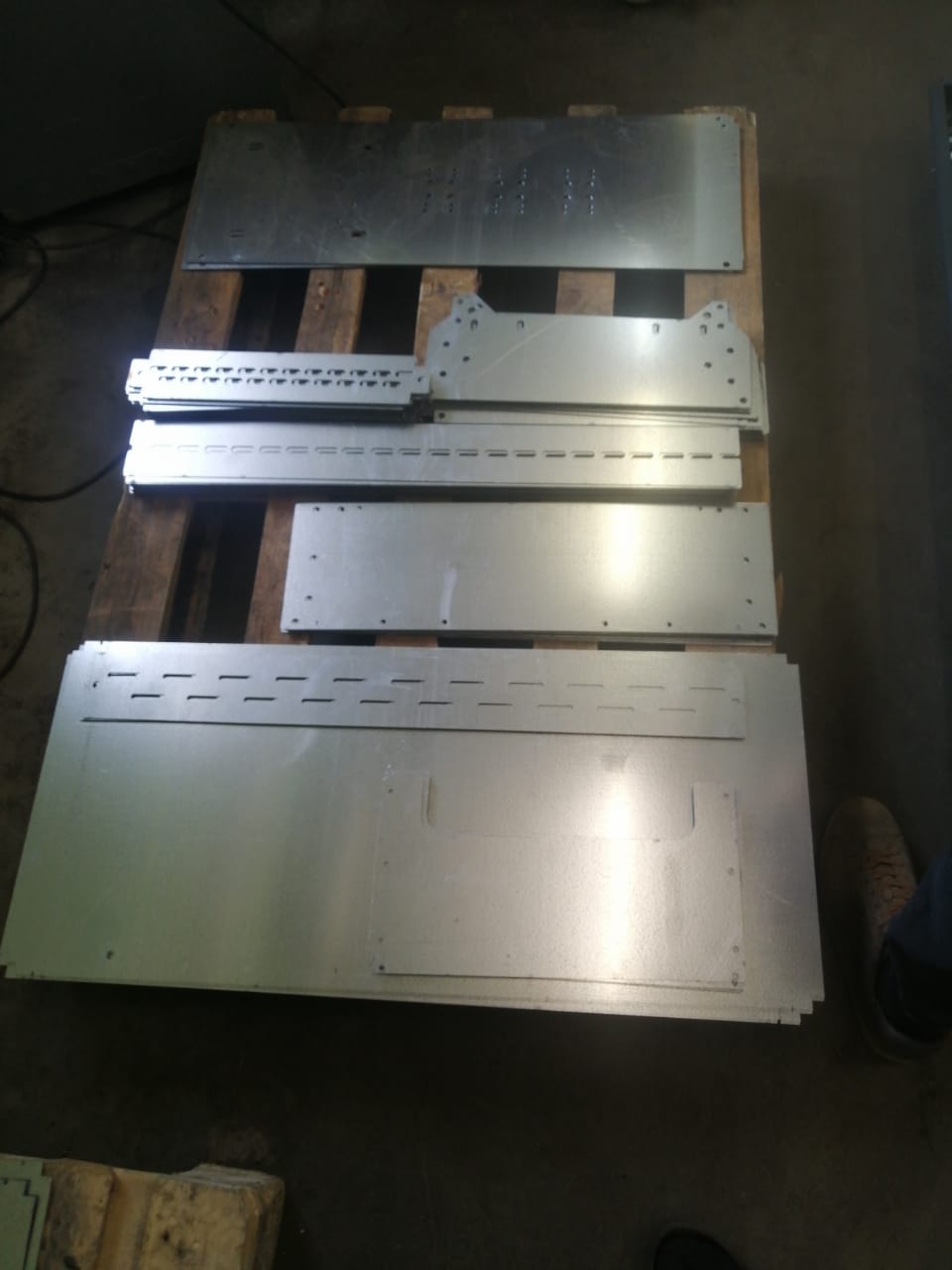

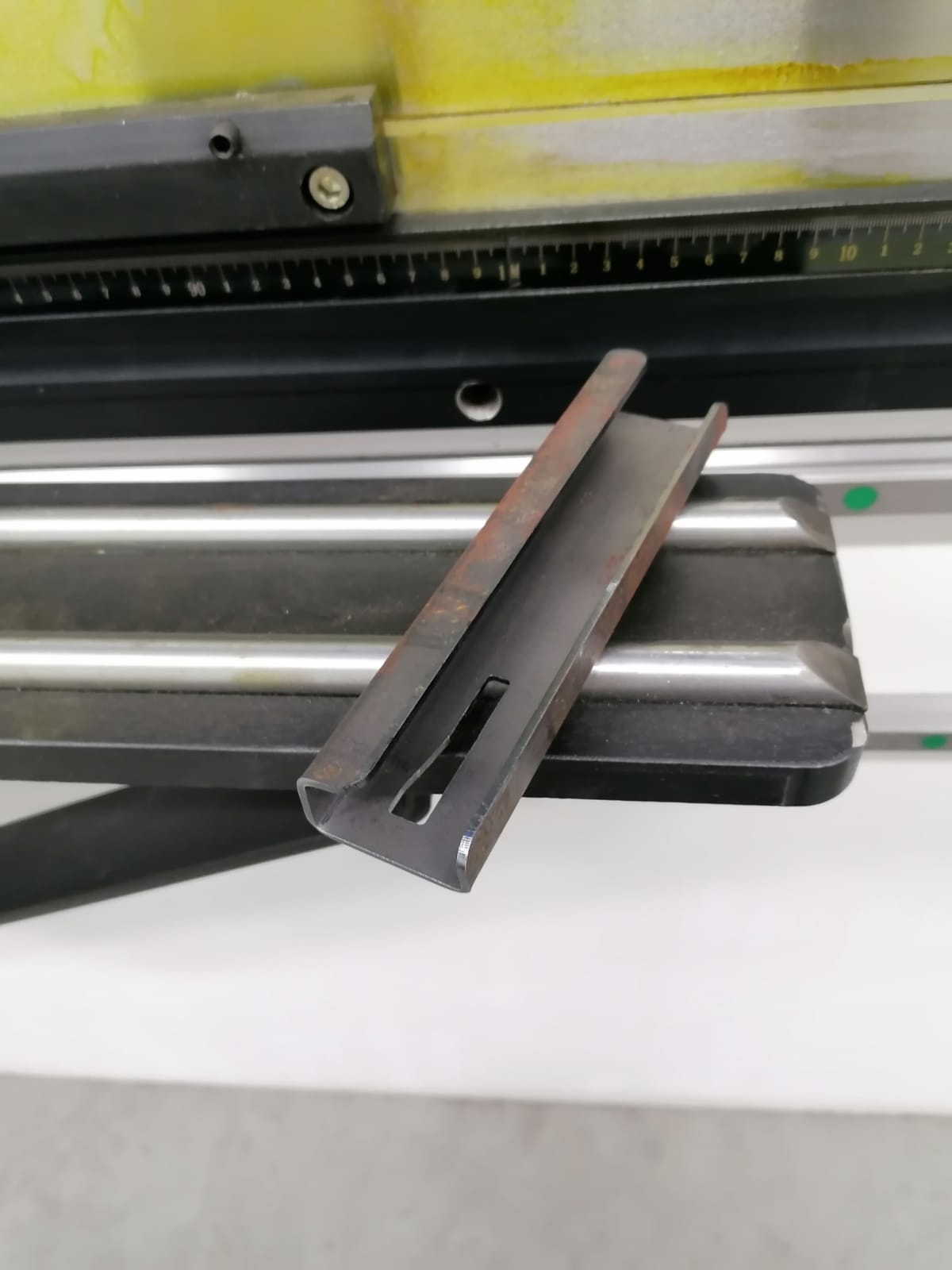

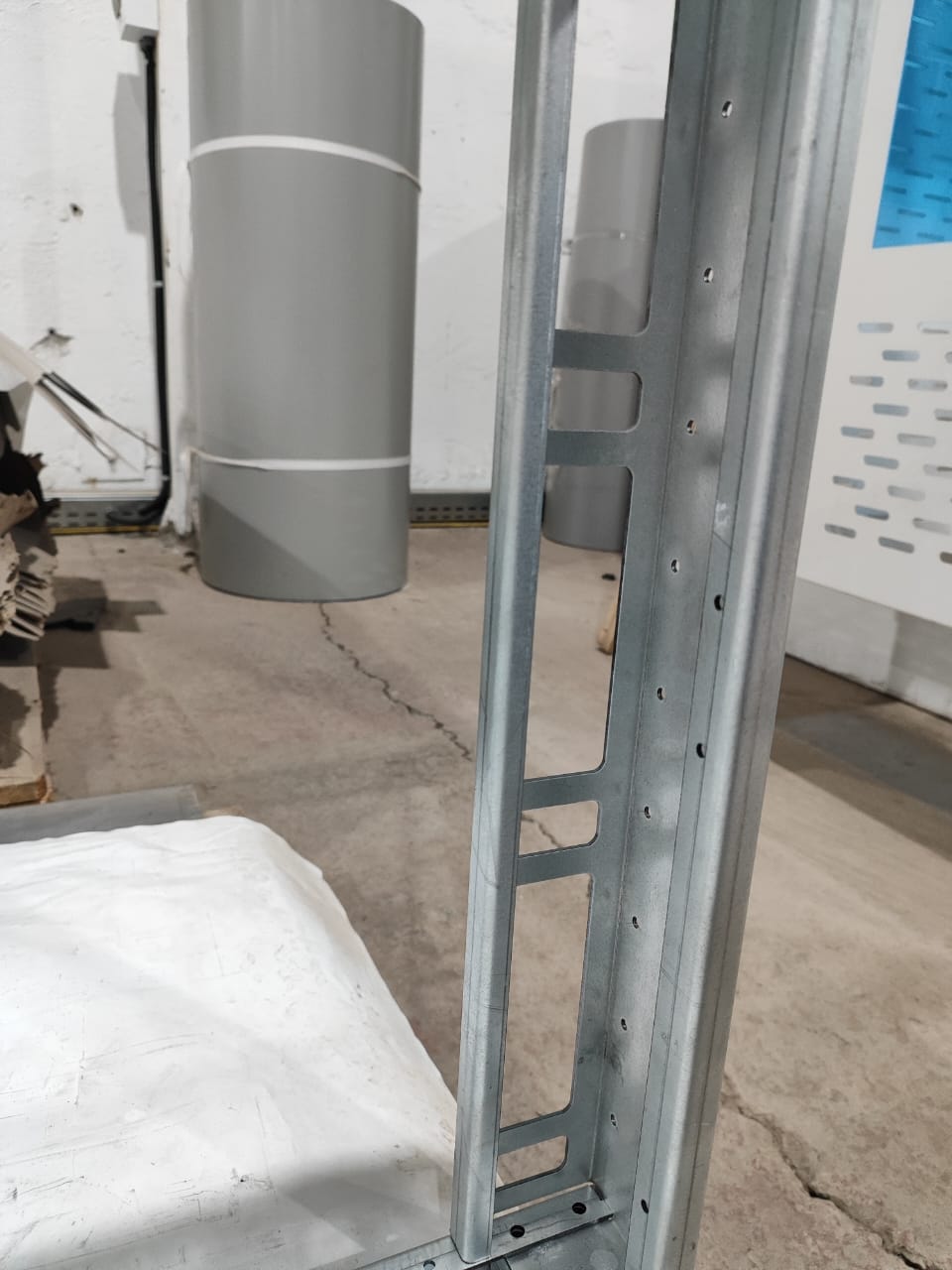

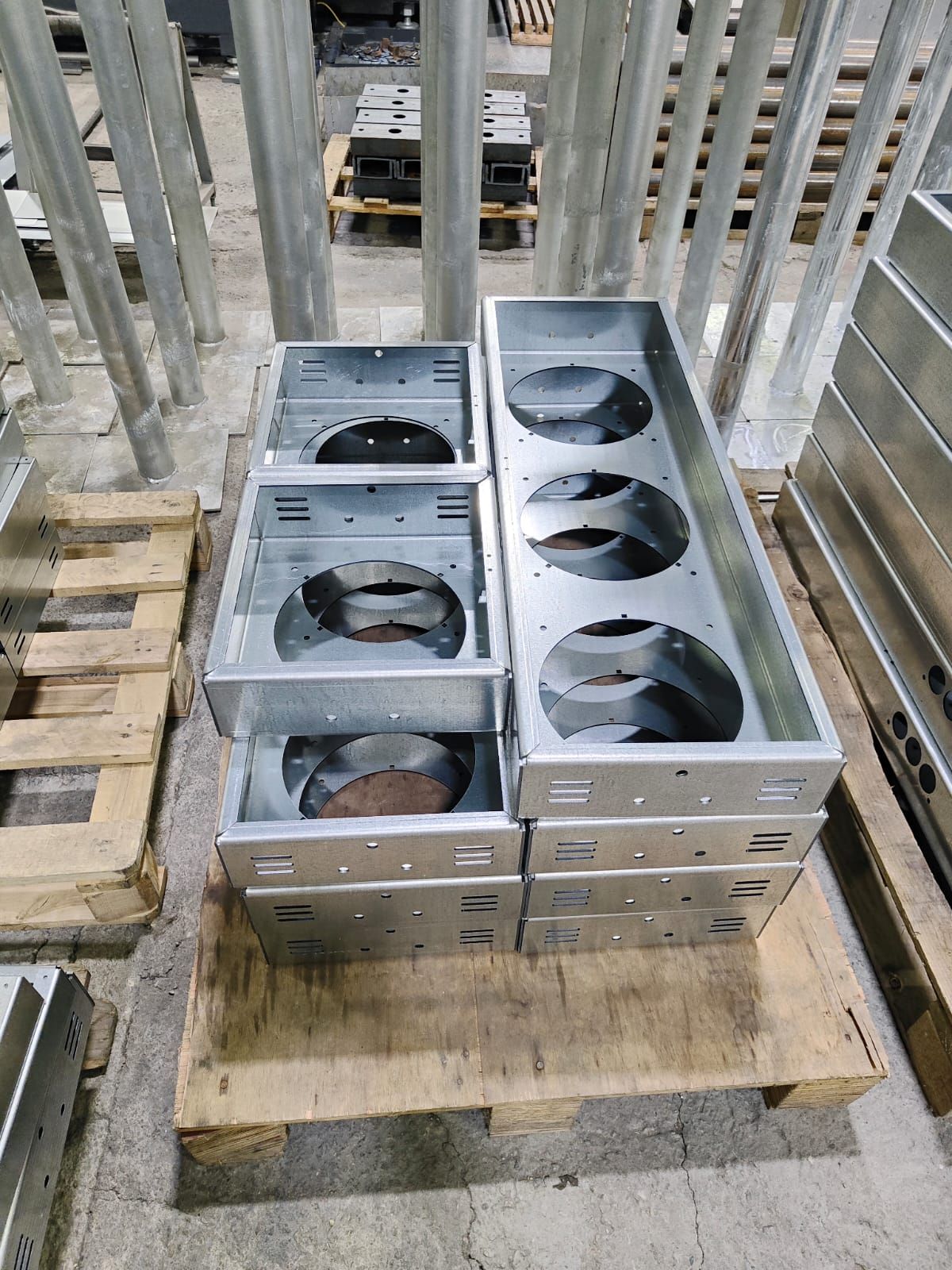

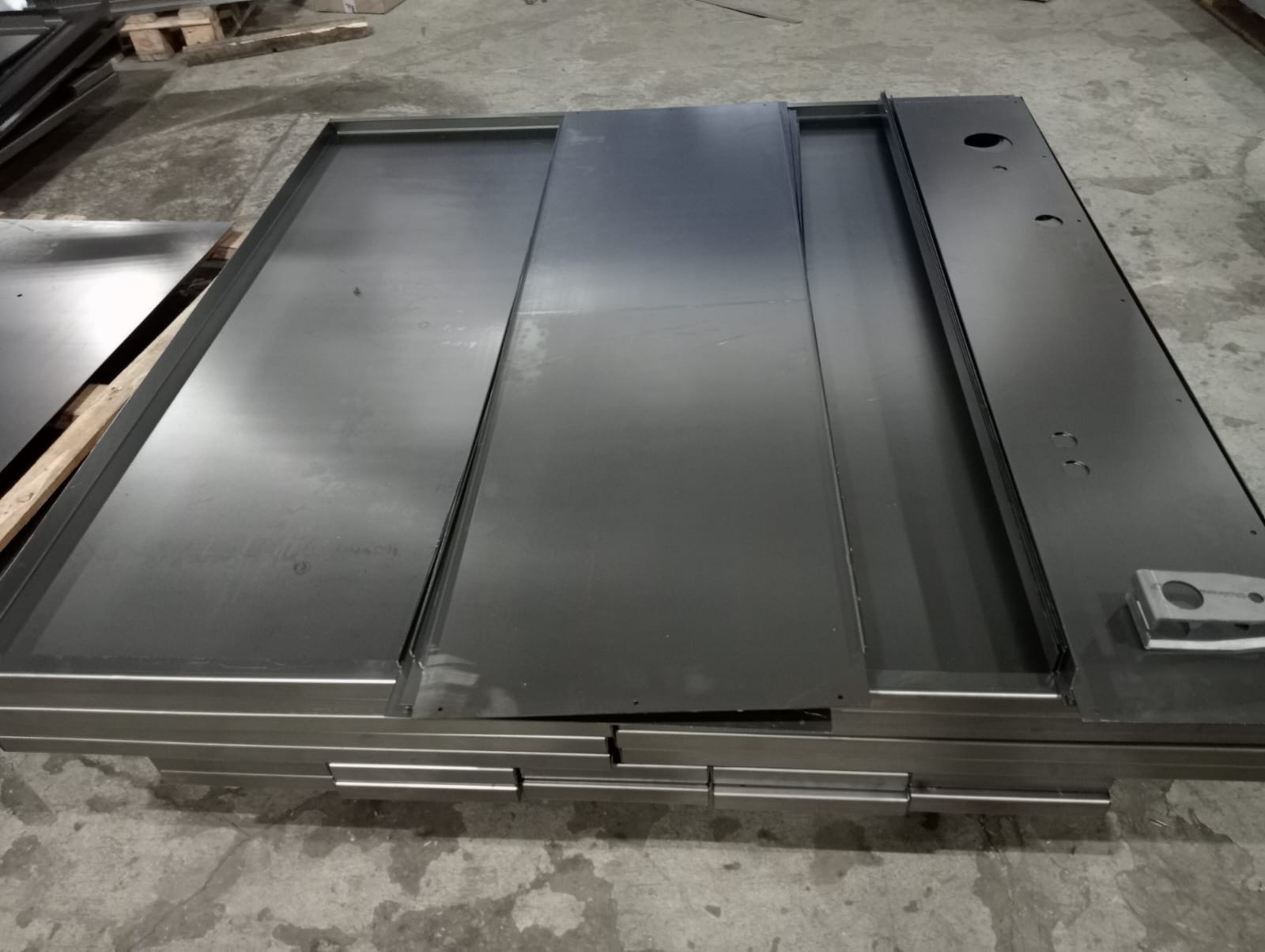

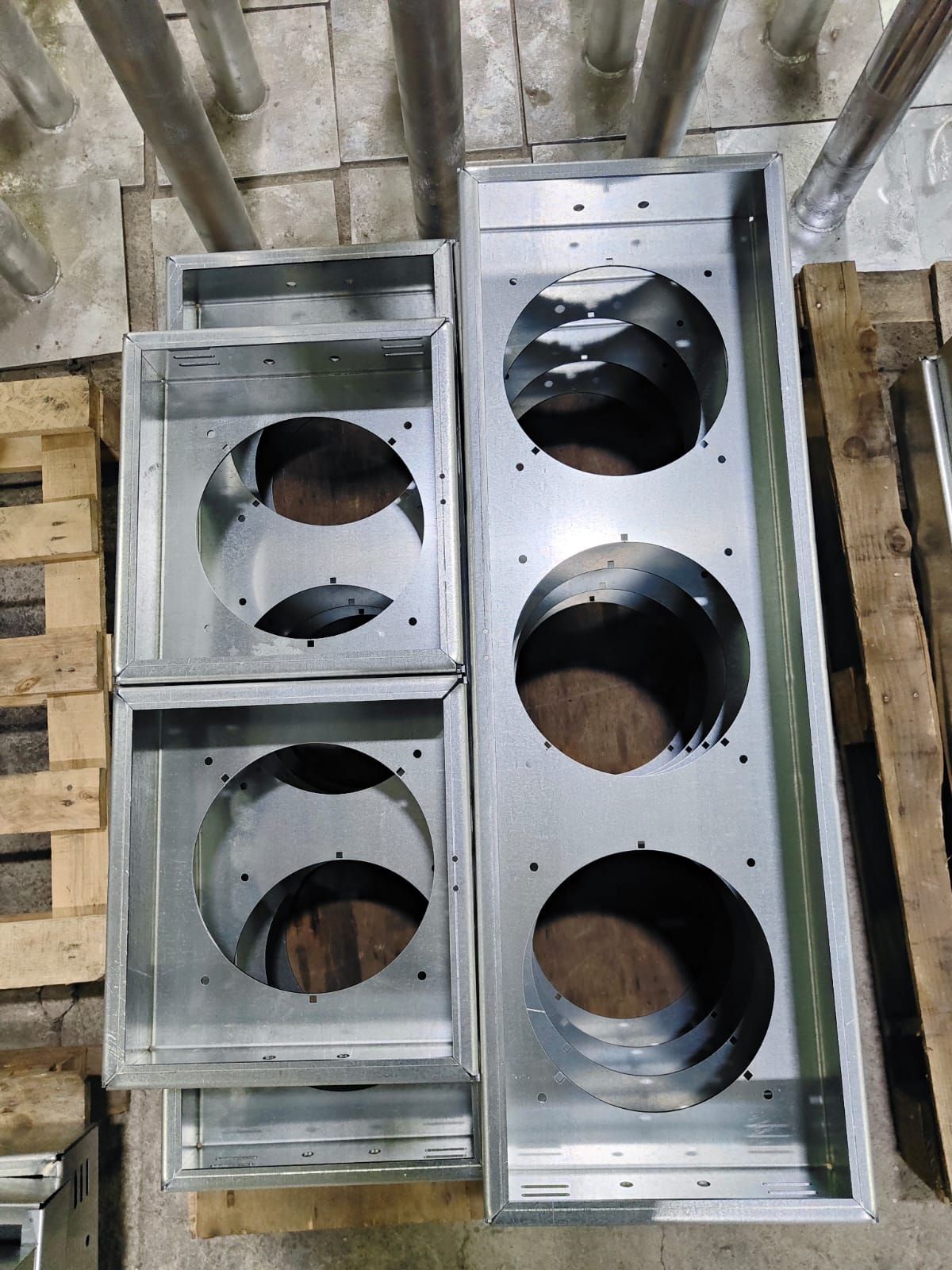

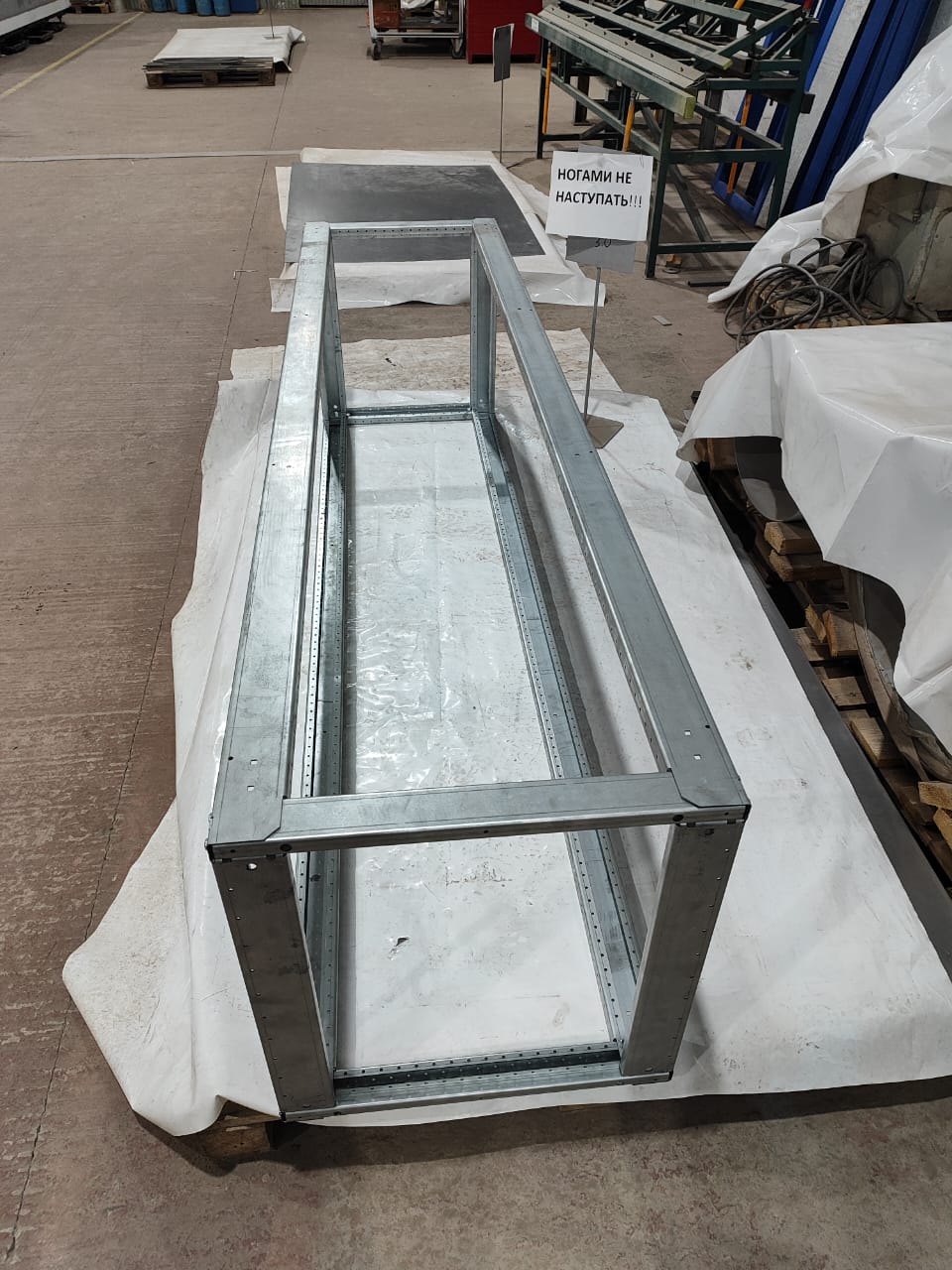

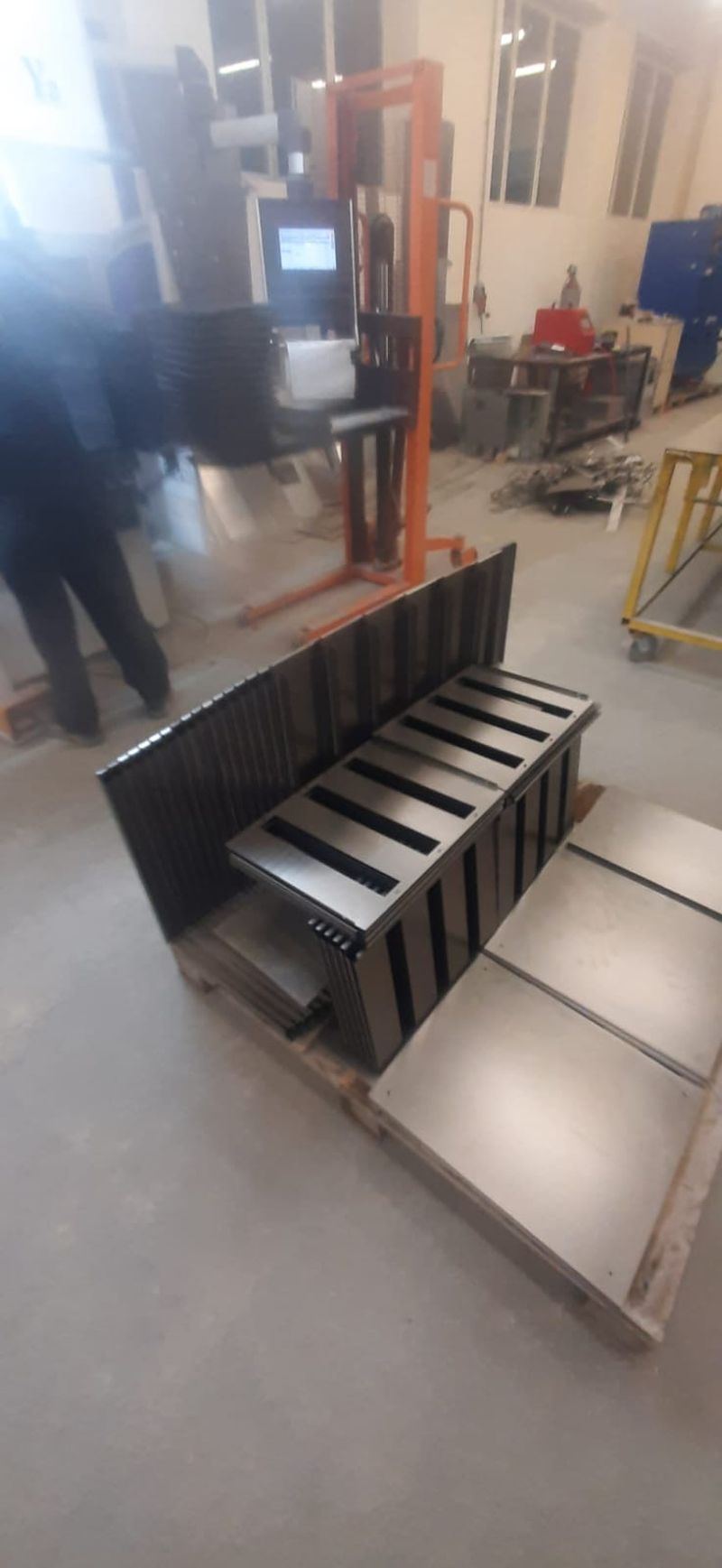

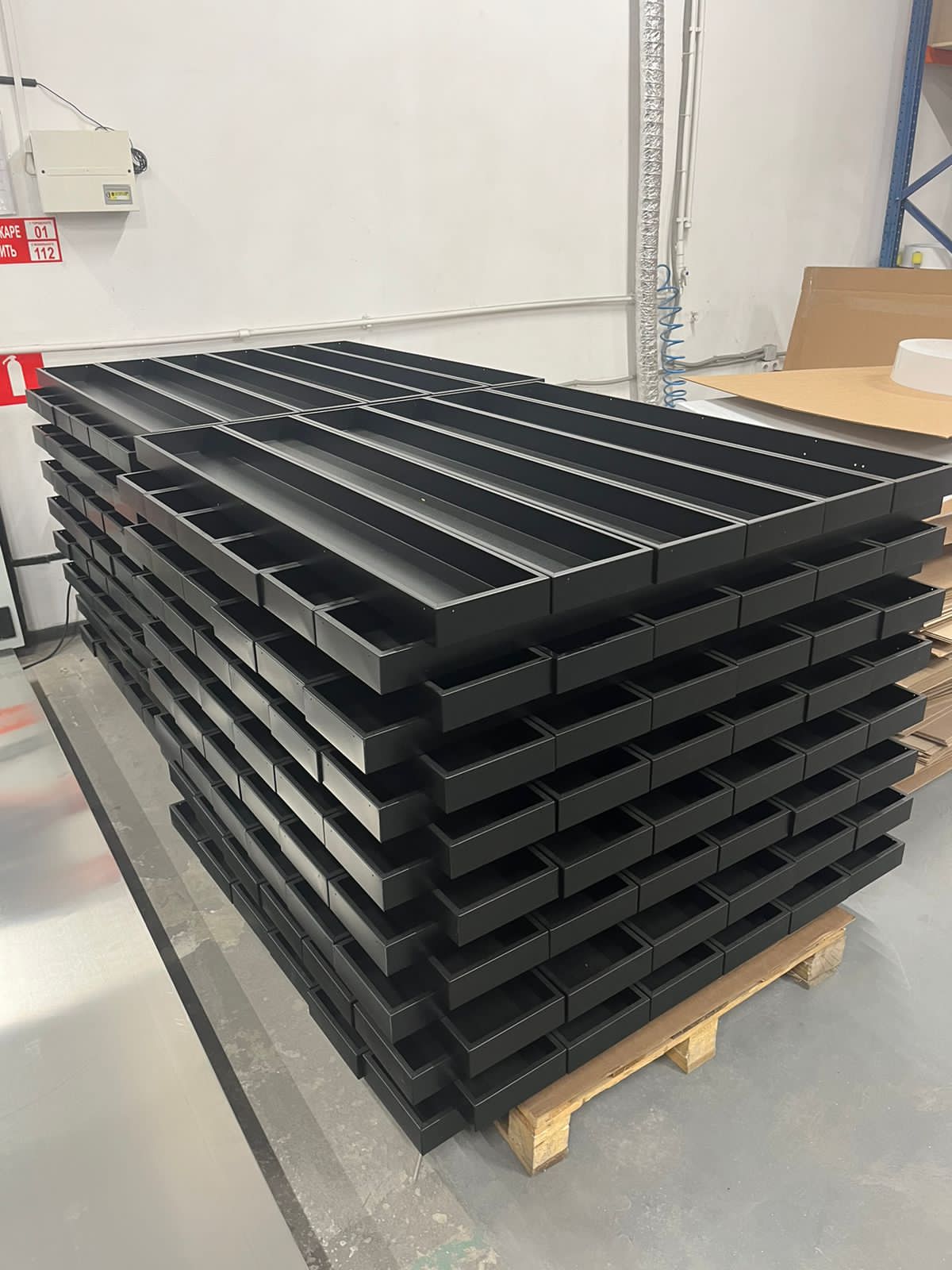

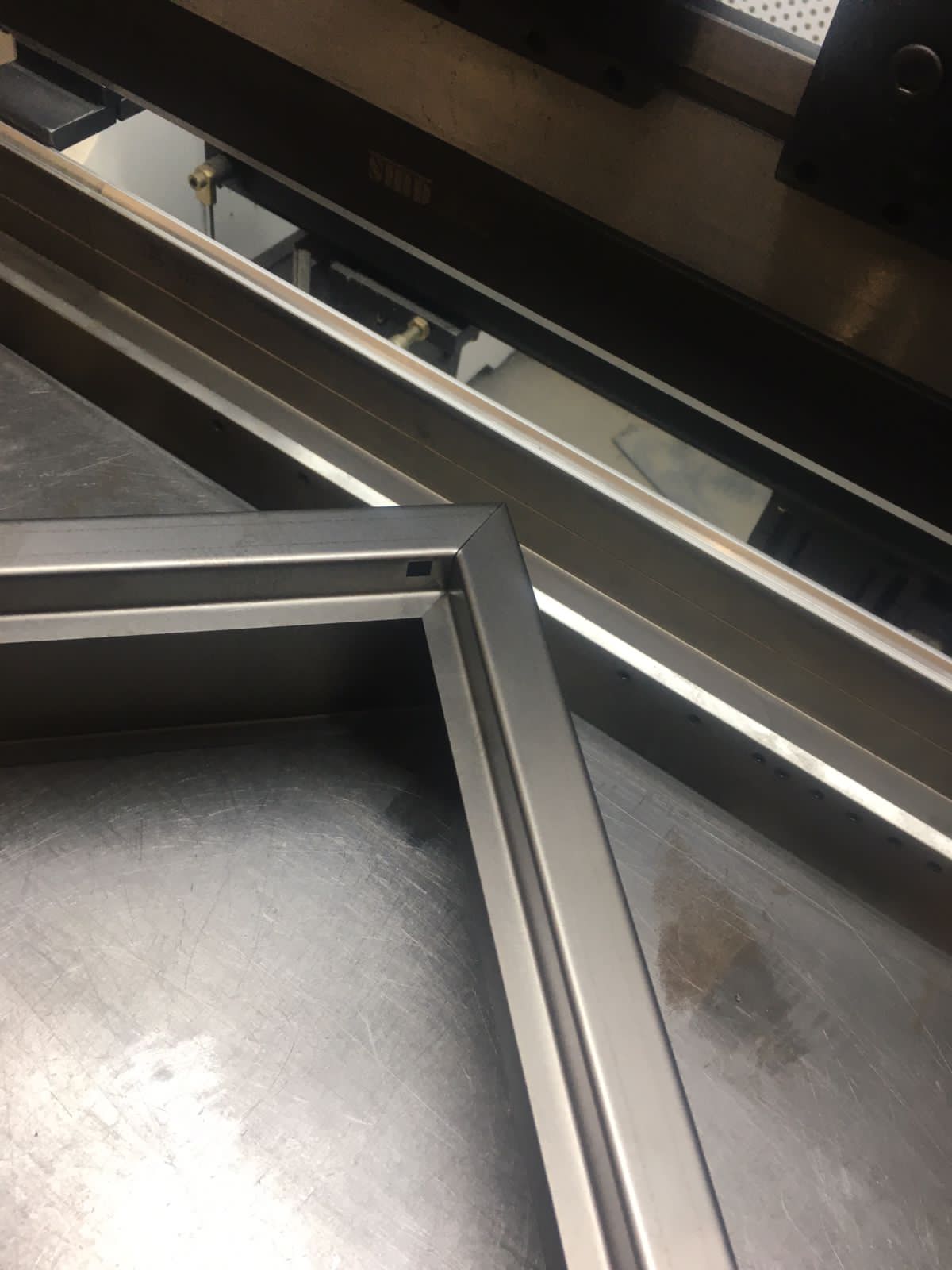

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СТАНИНА

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

ПРЕССЫ

Оснащаются современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).

СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды).

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

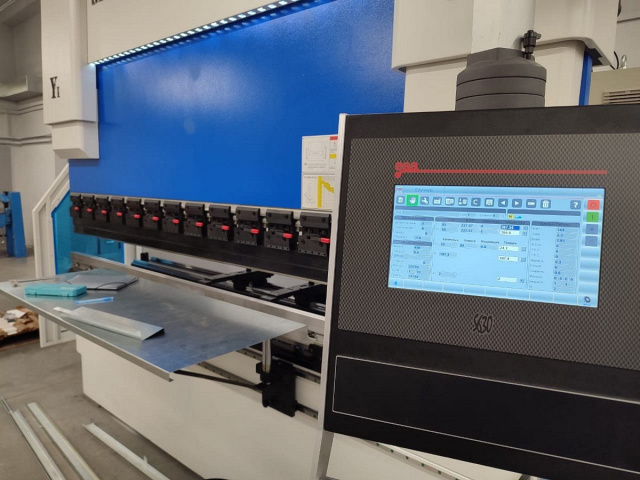

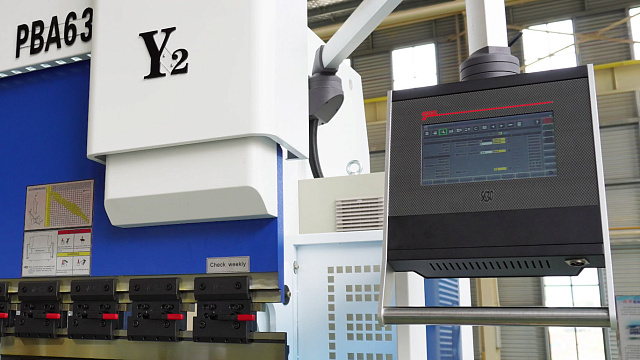

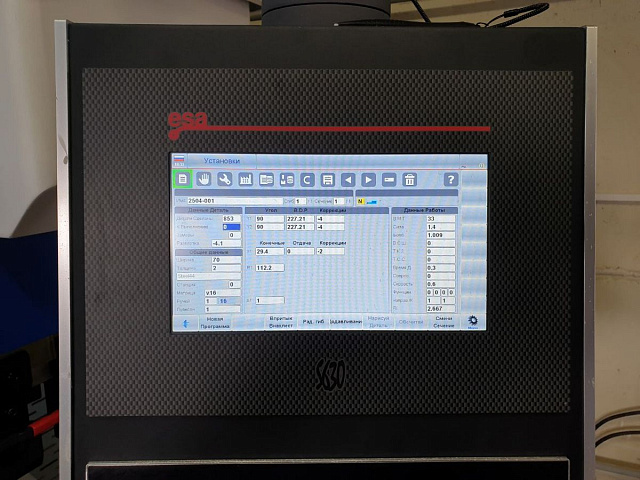

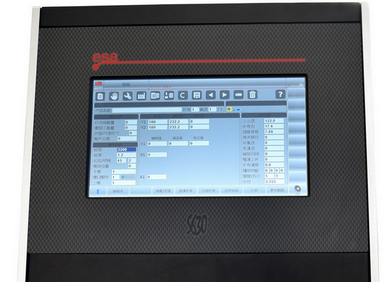

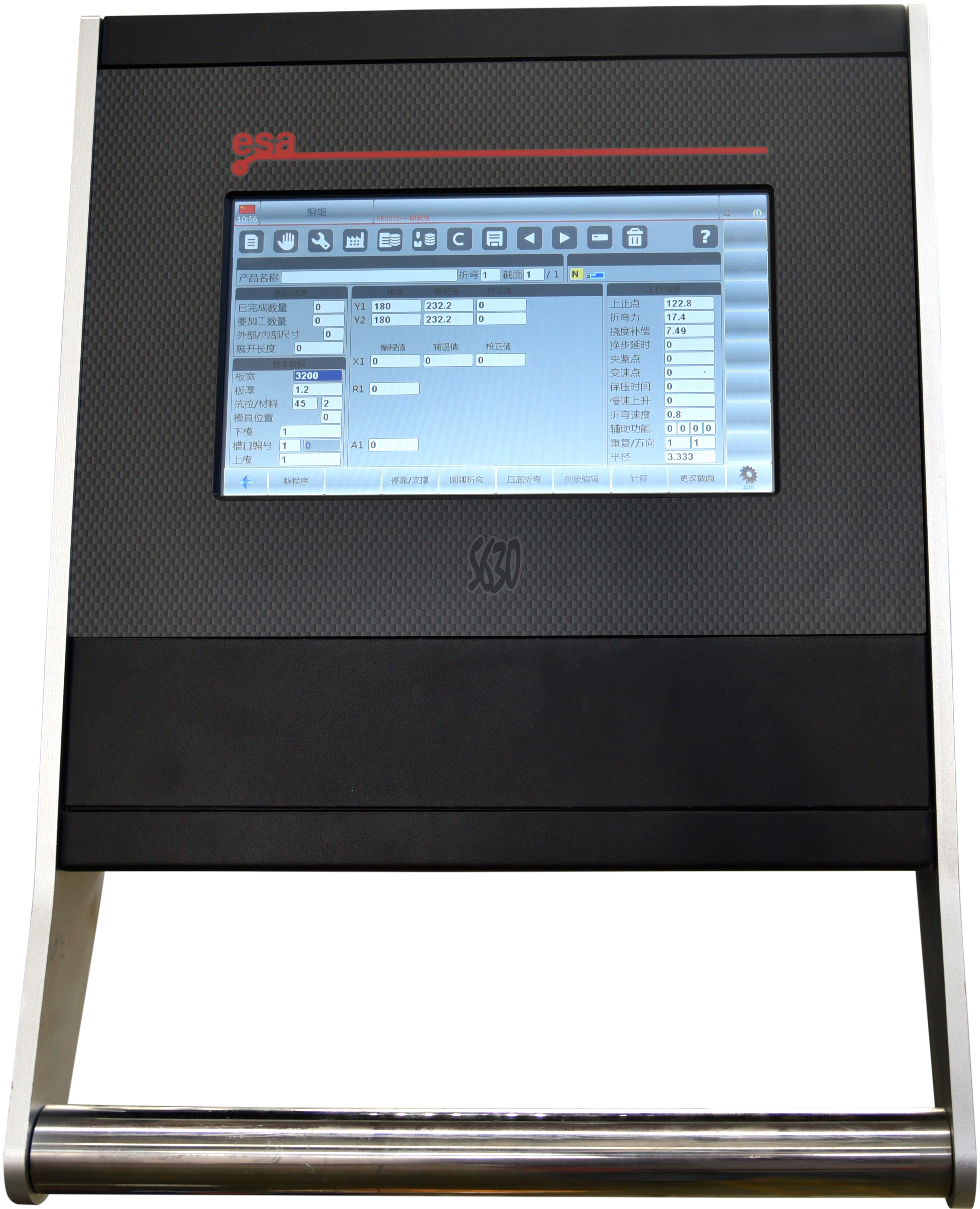

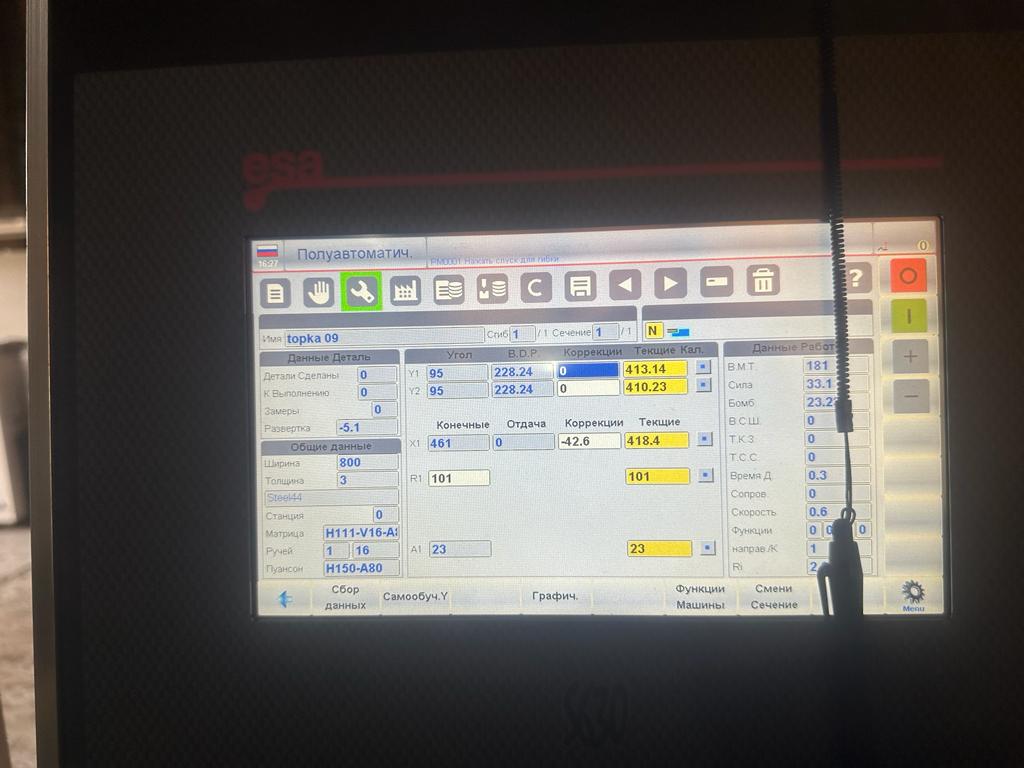

	СИСТЕМЫ ЧПУ ESA S630 (ИТАЛИЯ) 2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СИМУЛЯЦИИ ПРОЦЕССА ГИБКИ

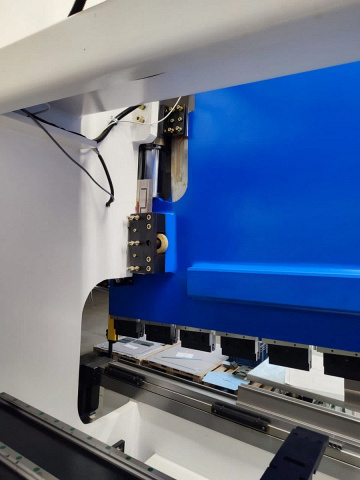

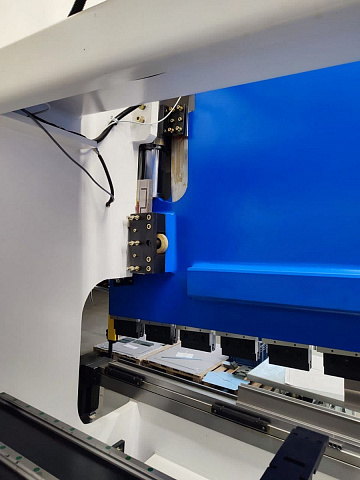

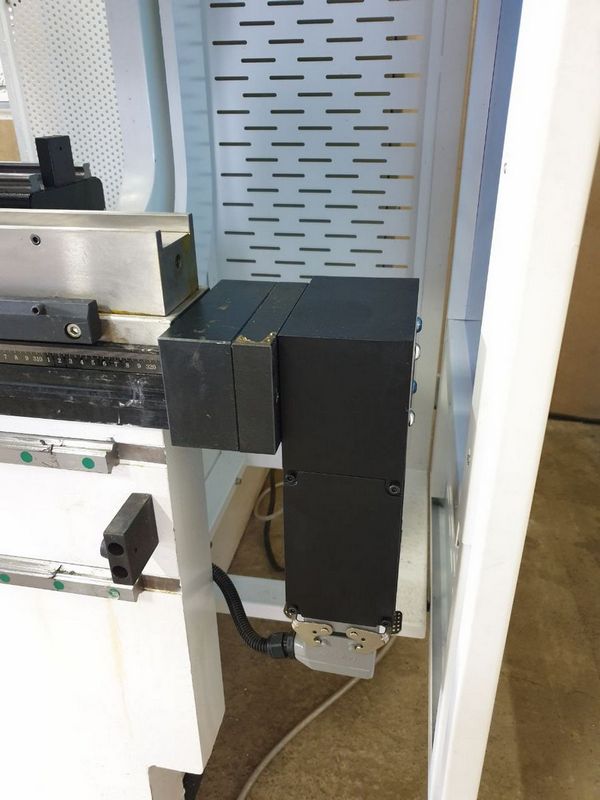

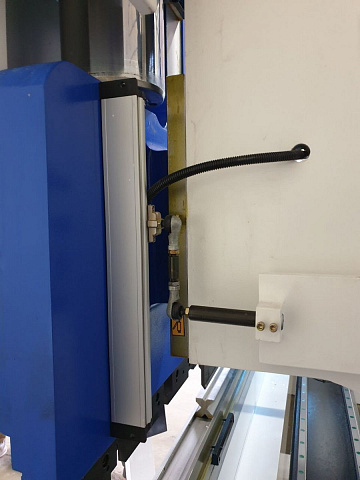

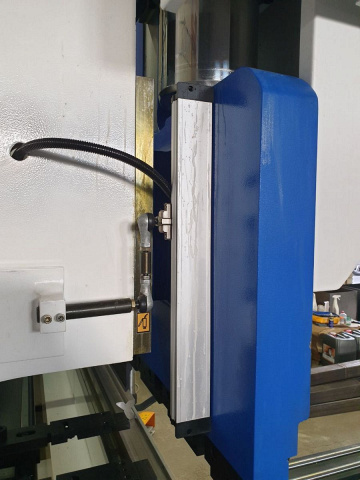

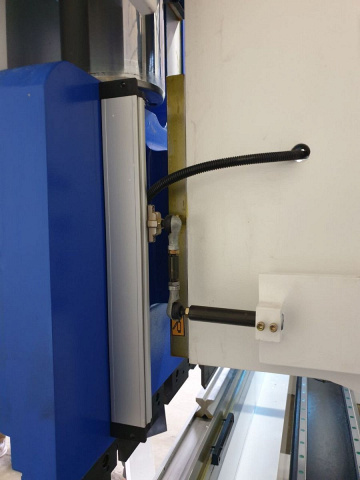

	ЭЛЕКТРОГИДРАВЛИЧЕСКАЯ СИНХРОНИЗАЦИЯ ОСЕЙ Y1 И Y2 С системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

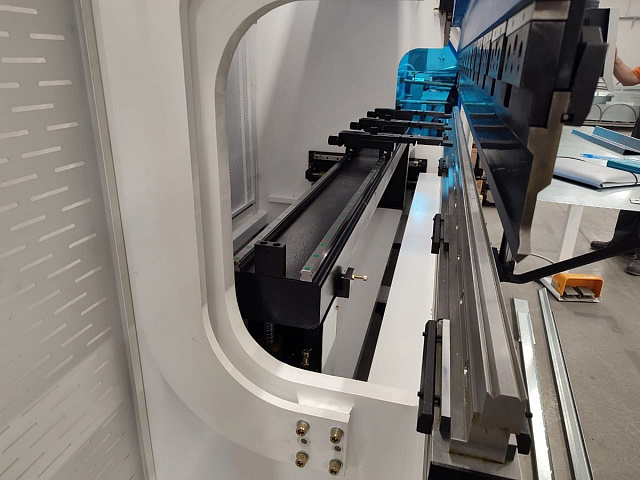

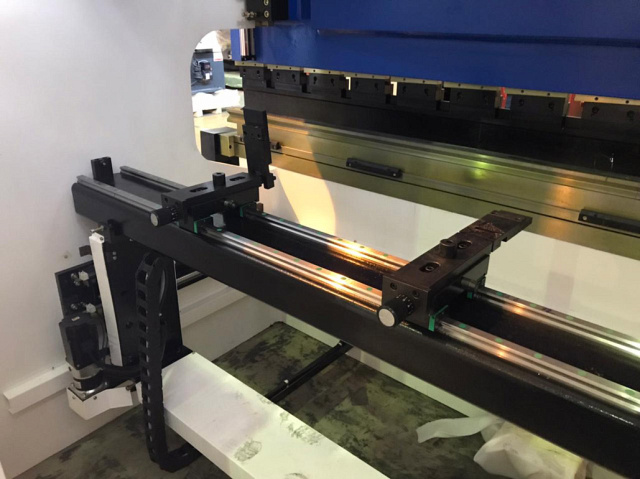

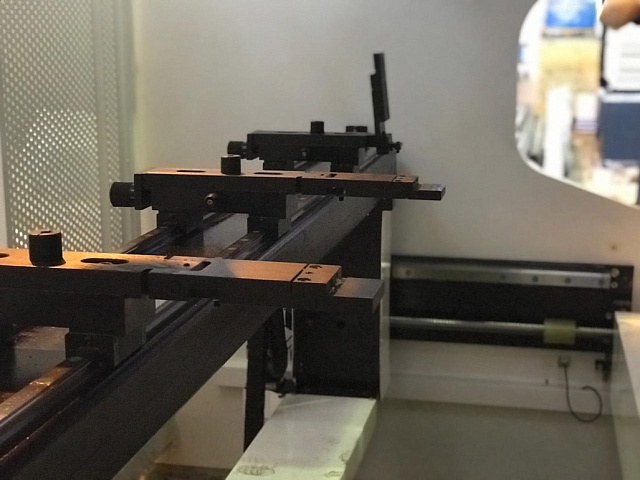

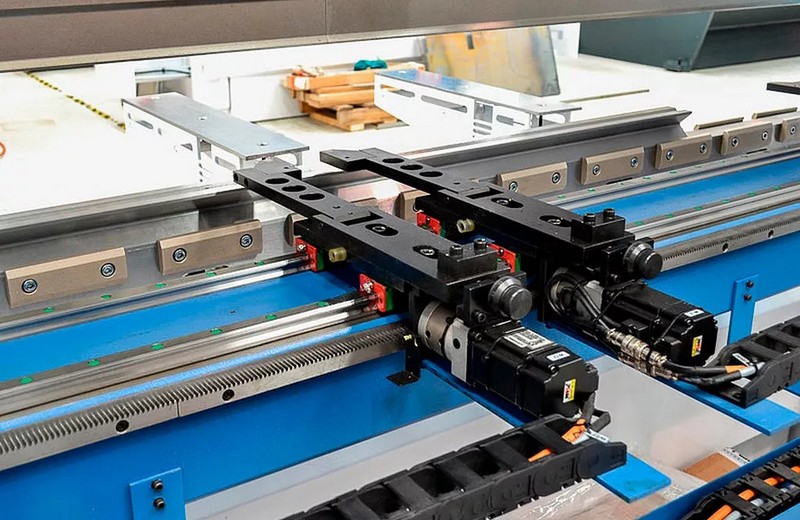

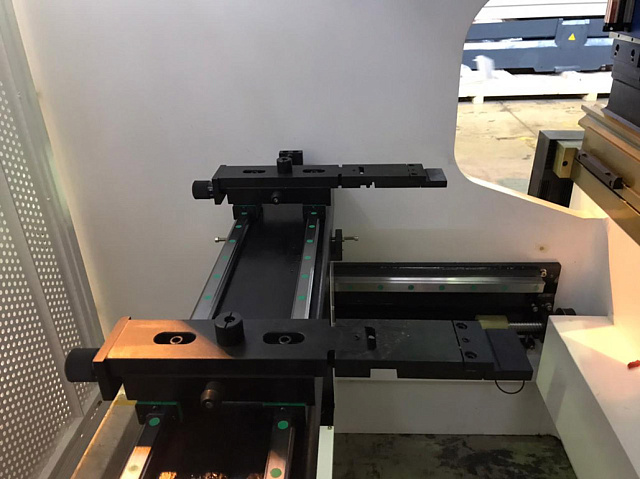

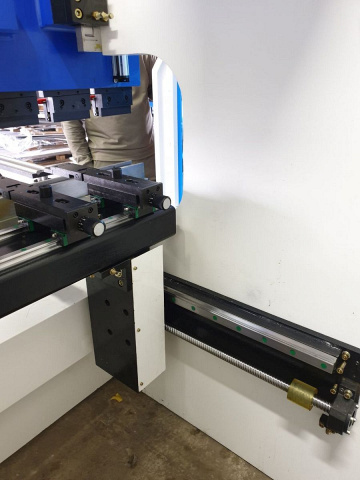

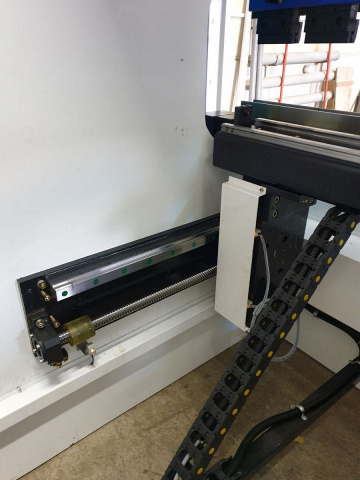

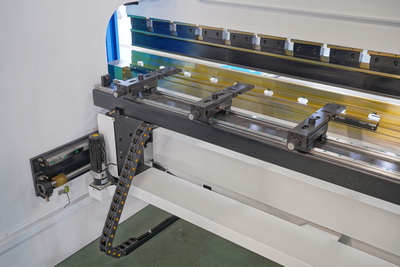

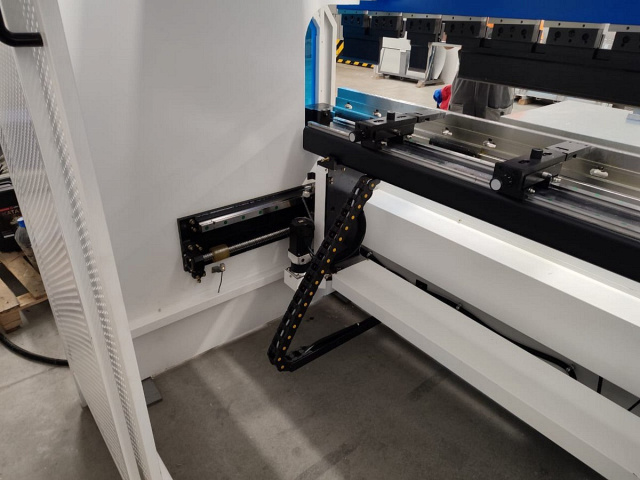

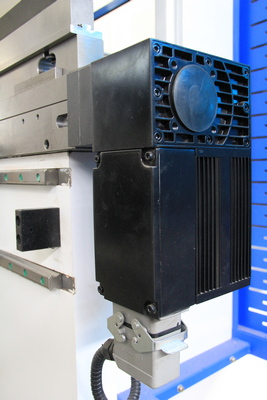

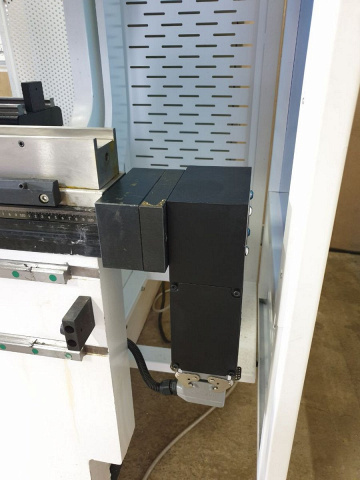

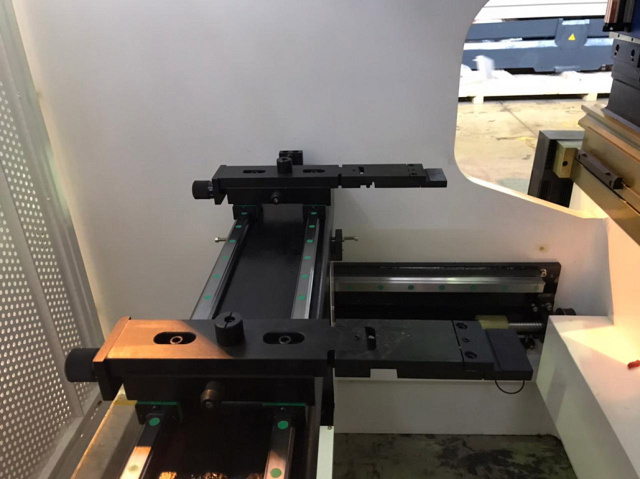

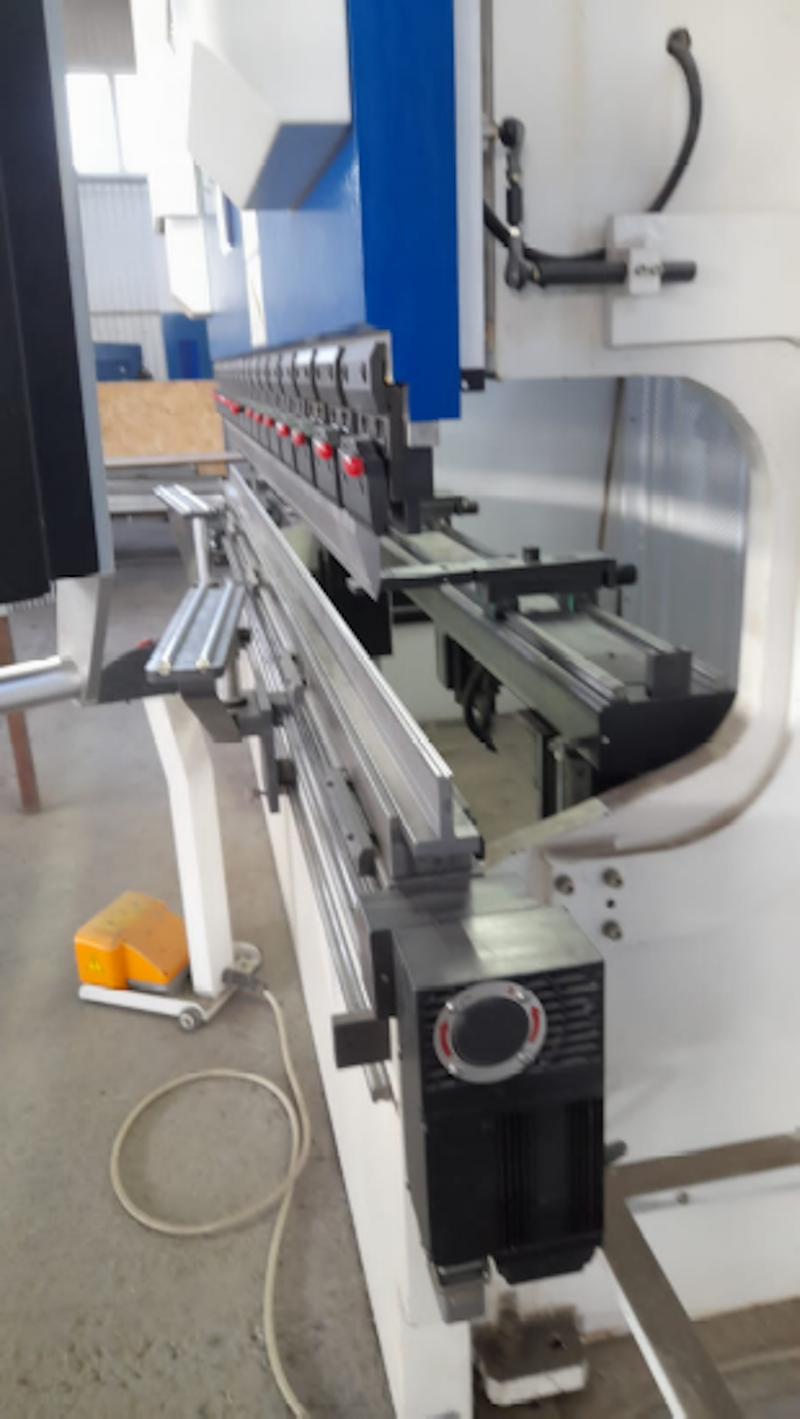

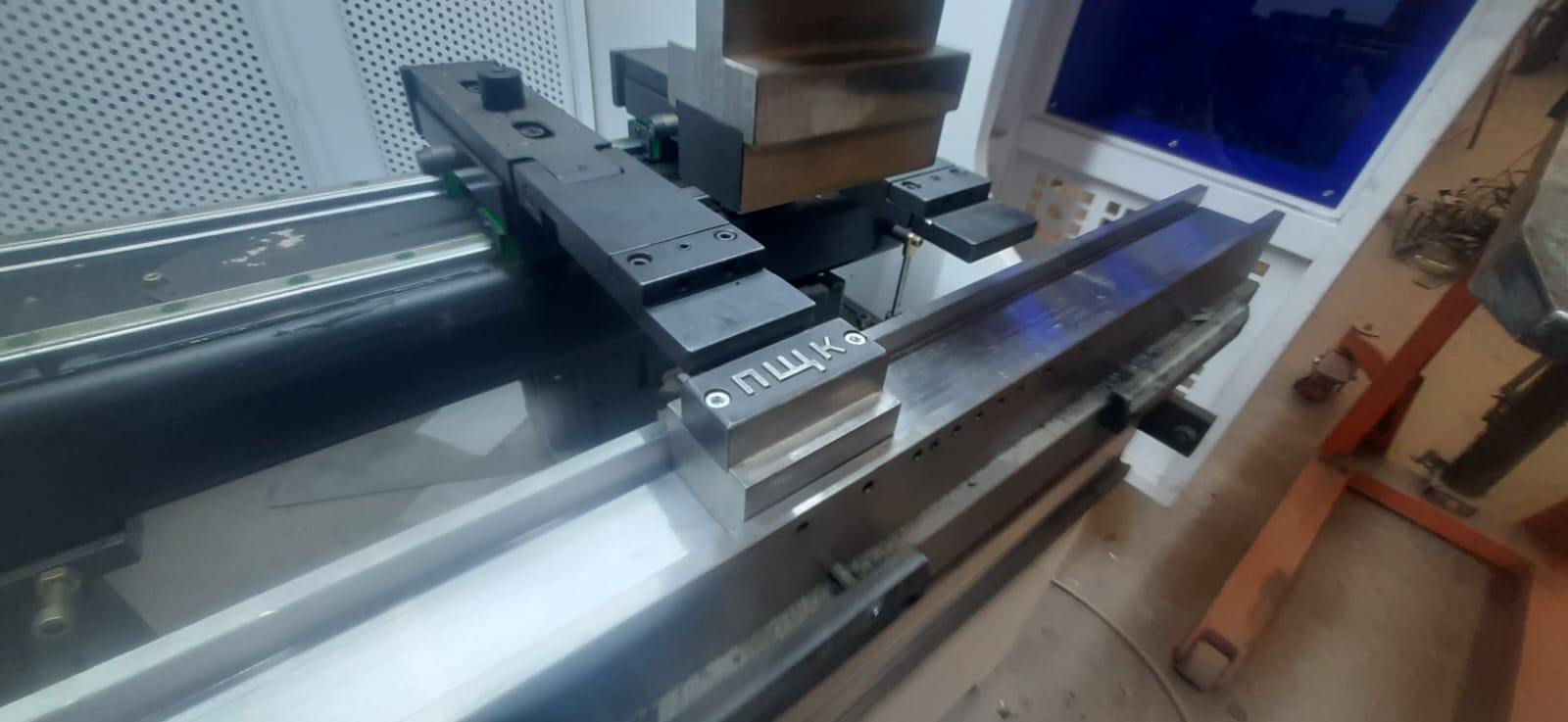

	ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАДНИЙ УПОР С автоматическим перемещением по оси X имеет ход 750 мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

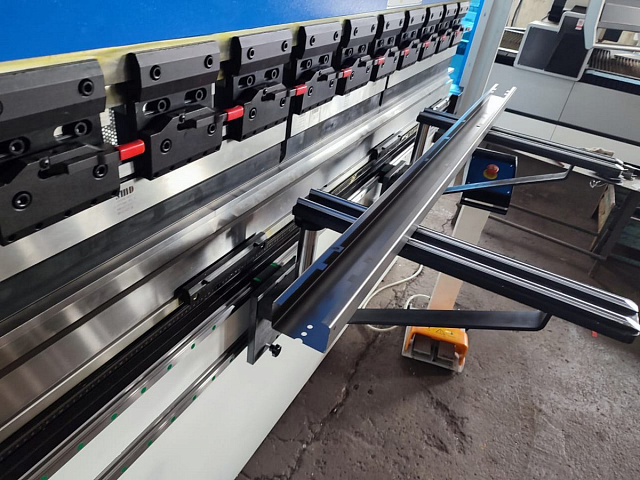

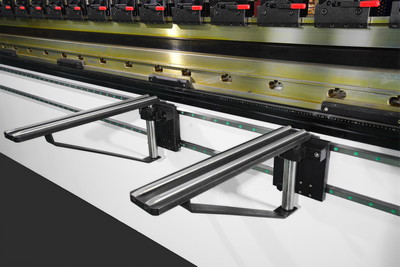

	ДВА ПОДВИЖНЫХ ПЕРЕДНИХ СУППОРТА, РЕГУЛИРУЕМЫХ ПО ШИРИНЕ И ВЫСОТЕ

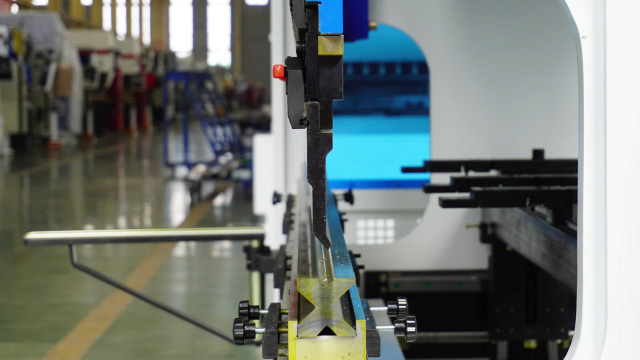

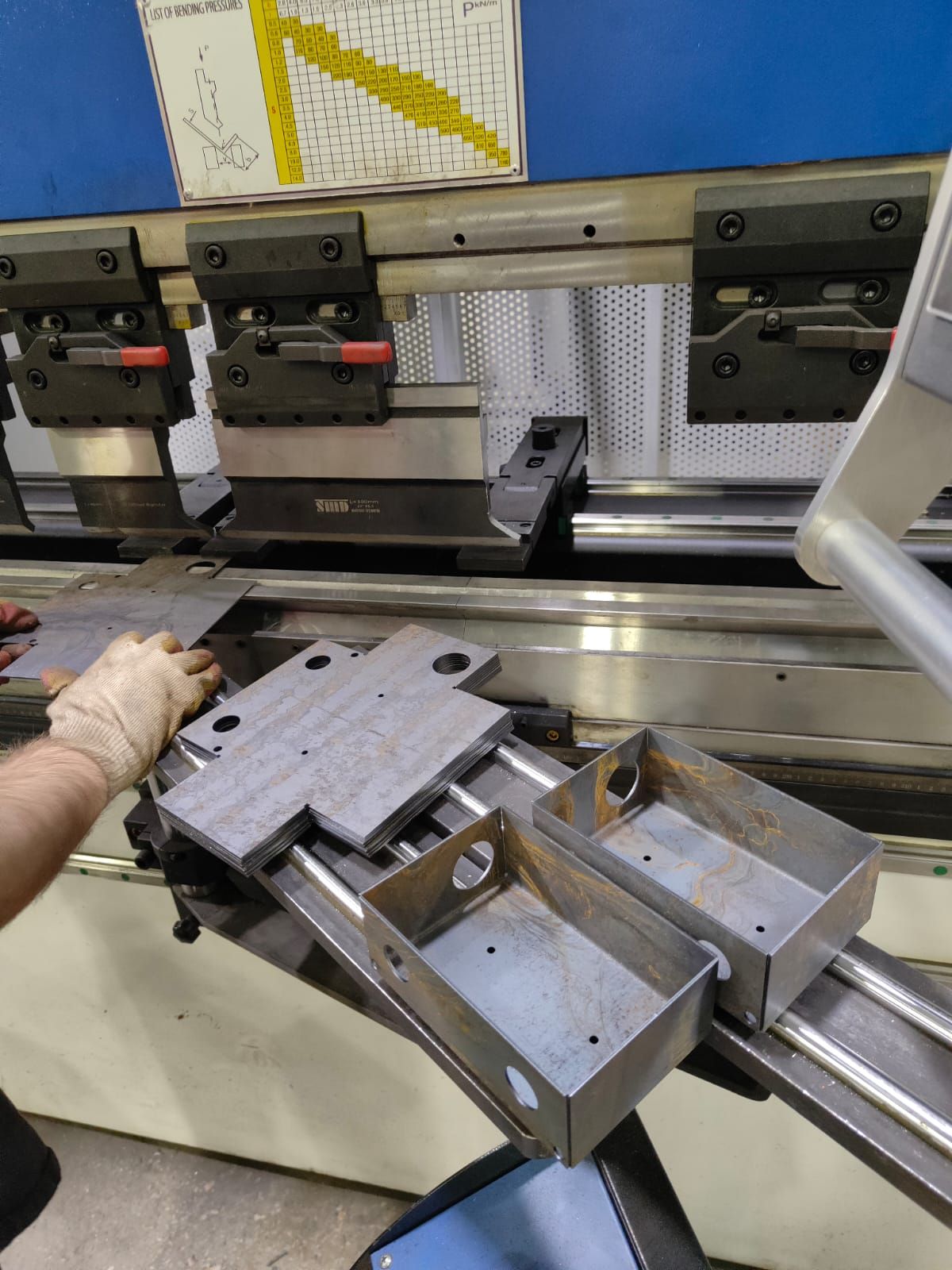

	КОМПЛЕКТ СЕКЦИОННЫХ ДЕРЖАТЕЛЕЙ ДЛЯ ПУАНСОНОВ С УСТРОЙСТВОМ БЫСТРОГО КРЕПЛЕНИЯ Тип Amada/Promecam.
	СТОЛ СКОНСТРУИРОВАН ПОД КРЕПЛЕНИЕ МАТРИЦ ЕВРОПЕЙСКОГО ТИПА, ШИРИНОЙ 60 ММ
	ПУАНСОН И МАТРИЦА ИМЕЮТ ИНДУКЦИОННО ЗАКАЛЕННЫЕ ПОВЕРХНОСТИ (HRC 52-58)
	МОТОРИЗИРОВАННАЯ СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА ВЕРХНЕЙ ТРАВЕРСЫ СТОЛА (БОМБИРОВАНИЕ) ФИРМЫ WILA (НИДЕРЛАНДЫ)
	CИСТЕМА КОМПЕНСАЦИИ ПРОГИБА Необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.
	ПОДВЕСНОЙ ПУЛЬТ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНАЯ НОЖНАЯ ПЕДАЛЬ Подвижные боковые ограждения безопасности, снабженные концевыми выключателями.
	ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)
	ГИДРАВЛИЧЕСКИЙ НАСОС SUNNY (США)
	ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ И ПРОПОРЦИОНАЛЬНАЯ ГИДРАВЛИКА От ведущего европейского производителя BOSCH-REXROTH (Германия)
	ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ И СИСТЕМА БЕЗОПАСНОСТИ МАРОК SCHNIEDER (ФРАНЦИЯ)

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Различные конфигурации задних упоров:

	- 2 ОСИ УПРАВЛЯЮТСЯ ЧПУ (Х, R)
	- 4 ОСИ УПРАВЛЯЮТСЯ ЧПУ (Х, R, Z1, Z2)
	- 5 ОСЕЙ УПРАВЛЯЮТСЯ ЧПУ (Х, X1, R, Z1, Z2)
	- 6 ОСЕЙ УПРАВЛЯЮТСЯ ЧПУ (Х1, X2, R1, R2, Z1, Z2)
	ДОПОЛНИТЕЛЬНЫЕ ПАЛЬЦЫ ЗАДНЕГО УПОРА
	ШИРОКИЙ СТОЛ ДЛЯ УСТАНОВКИ МНОГОРУЧЬЕВЫХ МАТРИЦ
	ЧПУ: DELEM (НИДЕРЛАНДЫ) / CYBELEC (ШВЕЙЦАРИЯ) / ESA (ИТАЛИЯ)
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ - ПО «Delem Profile-on-windows» 2D - ПО «Delem Profile-on-windows» 3D - ПО «V - Bend Offline Sofware» 3D
	СВЕТОВАЯ СИСТЕМА ЗАЩИТЫ ФРОНТАЛЬНОЙ ЗОНЫ ПРЕССА
	ЛАЗЕРНАЯ СИСТЕМА ЗАЩИТЫ РУК ОПЕРАТОРА
УВЕЛИЧЕНИЕ ХОДА ЗАДНЕГО УПОРА

Серия PBA		40-1300	63-2100	63-2500	63-3200	80-2500	80-3200
Номинальное усилие, кН		400	600	600	600	800	800
Рабочая длина	A, мм	1300	2100	2500	3200	2500	3200
Расстояние между стойками	B, мм	1120	1650	2050	2700	2050	2700
Ход траверсы	C, мм	150	150	150	150	150	150
Раскрытие	J, мм	460	460	460	460	460	460
Зев	D, мм	250	300	300	300	300	300
Ход заднего упора	X ось, мм	600	600	600	600	600	600
Габариты	L, мм	2000	2700	3100	3800	3100	3800
	G, мм	1500	1600	1600	1600	1600	1700
	H, мм	2350	2500	2600	2600	2600	2600
Скорость перемещения траверсы	Подвода, мм/с	200	230	230	230	150	150
	Рабочая, мм/с	14	14	14	14	12	12
	Возврата, мм/с	150	150	150	140	130	120
Объем масла, л		100	150	170	200	210	230
Мощность двигателя, кВт		4	5,5	5,5	5,5	7,5	7,5
Вес, кг		4500	5200	5800	6300	6200	6800

Серия PBA		100-2500	100-3200	100-4000	125-2500	125-3200	125-4000
Номинальное усилие, кН		1000	1000	1000	1250	1250	1250
Рабочая длина	A, мм	2500	3200	4000	2500	3200	4000
Расстояние между стойками	B, мм	2050	2700	3100	2050	2700	3100
Ход траверсы	C, мм	265	265	265	265	265	265
Раскрытие	J, мм	530	530	530	530	530	530
Зев	D, мм	450	450	450	450	450	450
Ход заднего упора	X ось, мм	600	600	600	600	600	600
Габариты	L, мм	3100	3800	4600	3100	3800	4600
	G, мм	1800	1800	1800	1800	2000	2000
	H, мм	2600	2600	2600	2600	2600	2600
Скорость перемещения траверсы	Подвода, мм/с	230	230	230	200	200	200
	Рабочая, мм/с	10	13	12	12	12	12
	Возврата, мм/с	120	150	120	120	120	120
Объем масла, л		230	250	280	230	250	280
Мощность двигателя, кВт		7,5	7,5	7,5	11	11	11
Вес, кг		7600	8000	8500	8100	9000	10500

Серия PBA		160-3200	160-4000	220-3200	220-4000	250-3200	250-4000
Номинальное усилие, кН		1600	1600	2200	2200	2500	2500
Рабочая длина	A, мм	3200	4000	3200	4000	3200	4000
Расстояние между стойками	B, мм	2700	3100	2700	3100	2700	3100
Ход траверсы	C, мм	265	265	265	265	265	265
Раскрытие	J, мм	530	530	530	530	530	580
Зев	D, мм	450	450	450	450	450	450
Ход заднего упора	X ось, мм	600	600	600	600	600	600
Габариты	L, мм	3100	3800	4600	3100	3800	4600
	G, мм	1800	1800	1800	1800	2000	2000
	H, мм	2600	2600	2600	2600	3200	3200
Скорость перемещения траверсы	Подвода, мм/с	170	170	140	140	120	120
	Рабочая, мм/с	12	12	11	11	10	10
	Возврата, мм/с	120	120	120	120	110	110
Объем масла, л		350	380	400	420	400	420
Мощность двигателя, кВт		15	15	18,5	18,5	22	22
Вес, кг		11800	13200	13000	14500	15000	12500

Серия PBA		250-5000	250-6000	300-4000	300-5000	300-6000	400-4000
Номинальное усилие, кН		2500	2500	3000	3000	3000	4000
Рабочая длина	A, мм	5000	6000	4000	5000	6000	4000
Расстояние между стойками	B, мм	4000	4600	3100	4000	4600	3100
Ход траверсы	C, мм	265	265	265	265	265	265
Раскрытие	J, мм	580	580	580	580	580	580
Зев	D, мм	450	450	450	450	450	500
Ход заднего упора	X ось, мм	600	600	600	600	600	600
Габариты	L, мм	5600	6700	4600	5600	6700	4600
	G, мм	2400	2400	2500	2500	2500	2700
	H, мм	3200	3200	3300	3300	3300	3700
Скорость перемещения траверсы	Подвода, мм/с	120	120	120	120	120	120
	Рабочая, мм/с	10	10	10	10	10	10
	Возврата, мм/с	110	110	110	110	110	110
Объем масла, л		500	550	450	530	580	600
Мощность двигателя, кВт		22	22	22	22	22	30
Вес, кг		17000	20000	13000	19000	22000	23000

Серия PBA		400-5000	400-6000	500-4000	500-5000	500-6000
Номинальное усилие, кН		4000	4000	5000	5000	5000
Рабочая длина	A, мм	5000	6000	4000	5000	6000
Расстояние между стойками	B, мм	4000	4600	3100	4000	4600
Ход траверсы	C, мм	265	265	300	300	300
Раскрытие	J, мм	580	580	600	600	600
Зев	D, мм	500	500	500	500	500
Ход заднего упора	X ось, мм	600	600	600	600	600
Габариты	L, мм	5600	6700	4600	5600	6700
	G, мм	2700	2700	2900	2900	2900
	H, мм	3700	3700	4200	4200	4200
Скорость перемещения траверсы	Подвода, мм/с	120	120	120	120	120
	Рабочая, мм/с	10	10	10	10	10
	Возврата, мм/с	110	110	110	110	110
Объем масла, л		650	700	700	750	800
Мощность двигателя, кВт		30	30	37	37	37
Вес, кг		27000	35000	35000	40000	45000

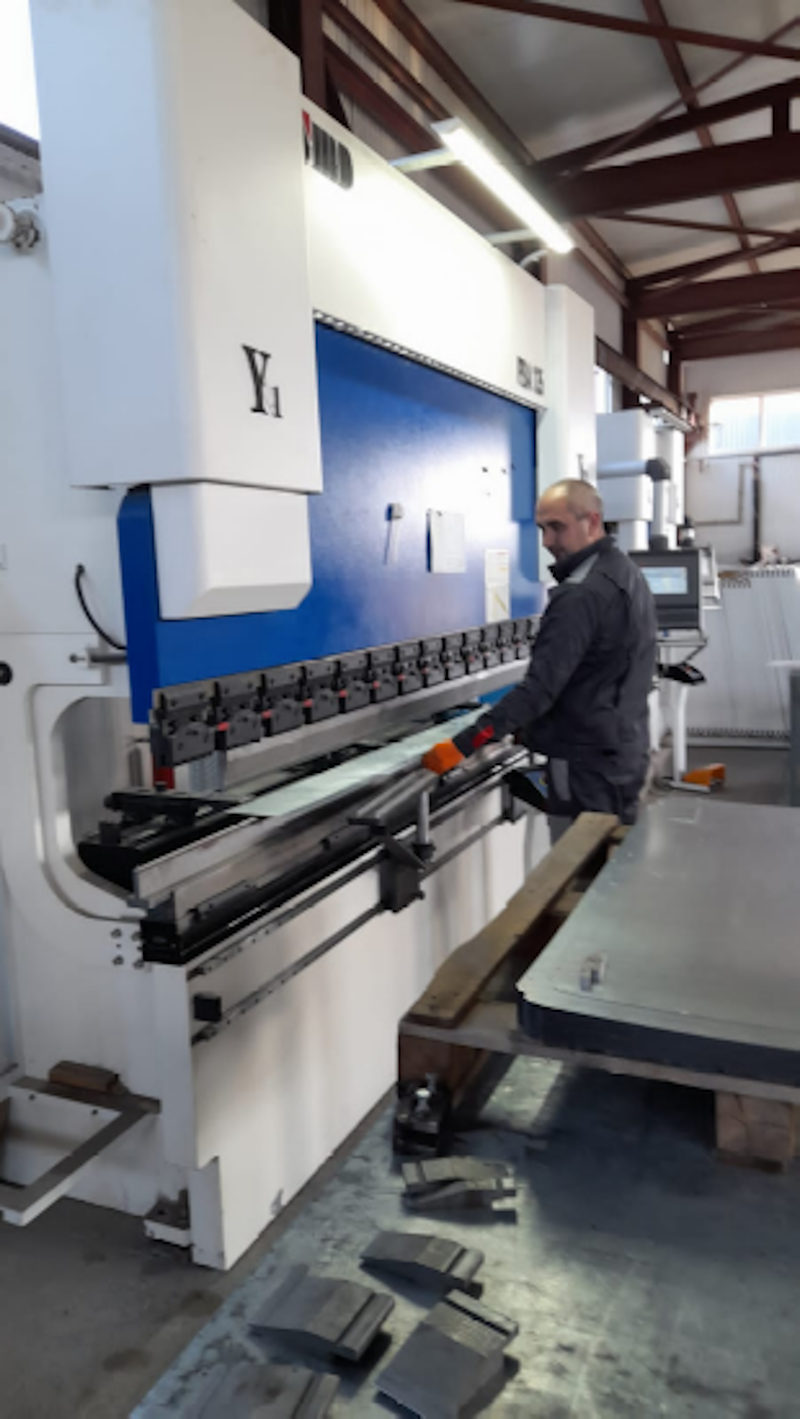

НПФ "ТЕХНОЯКС"

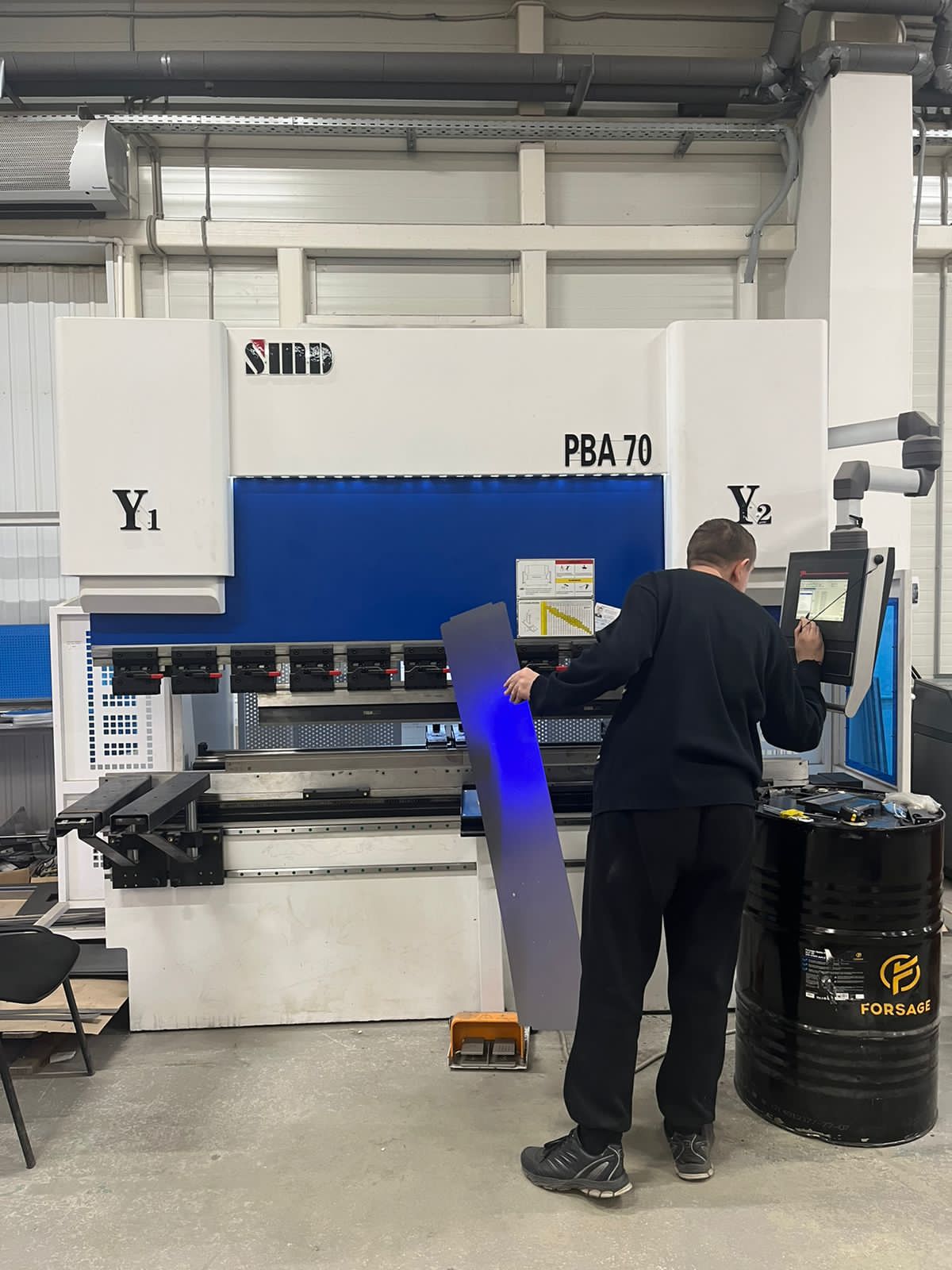

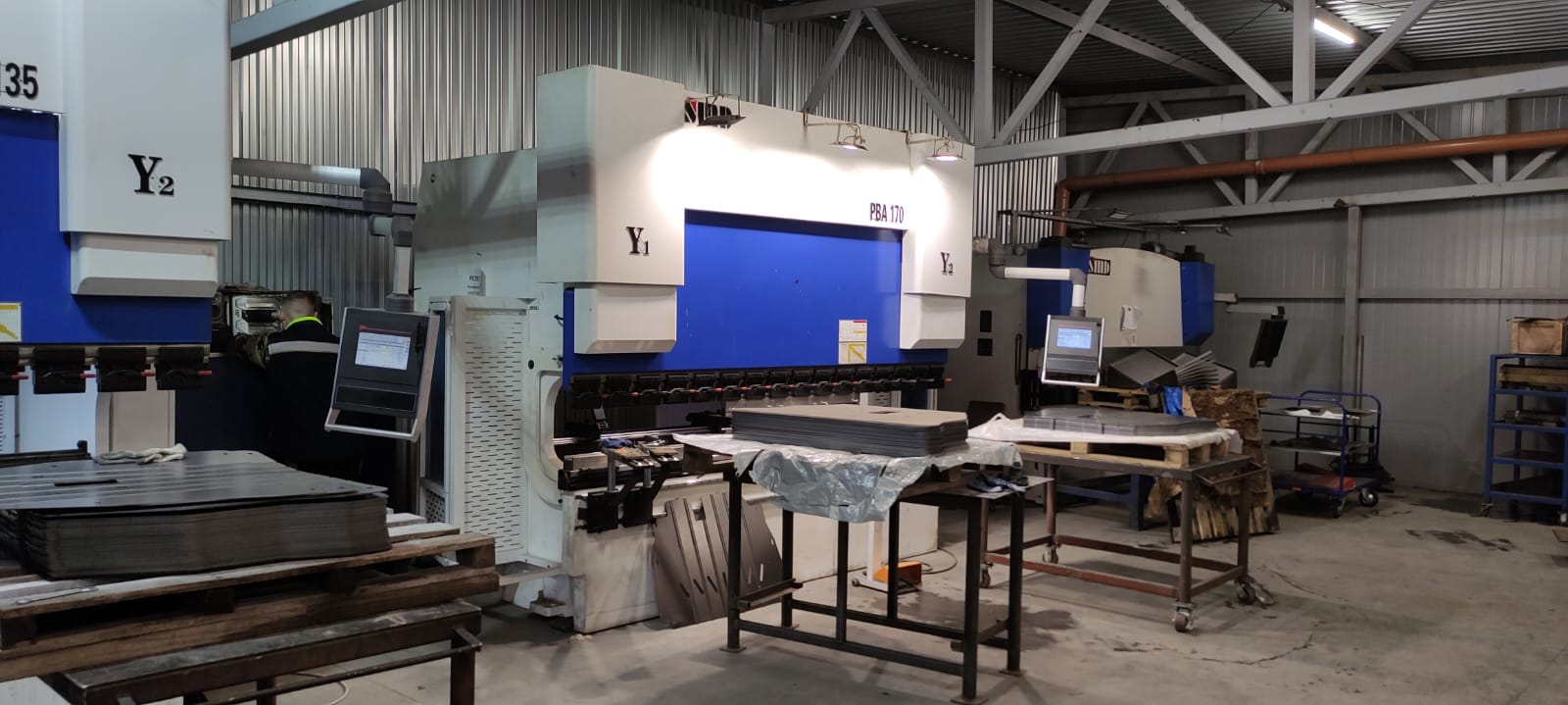

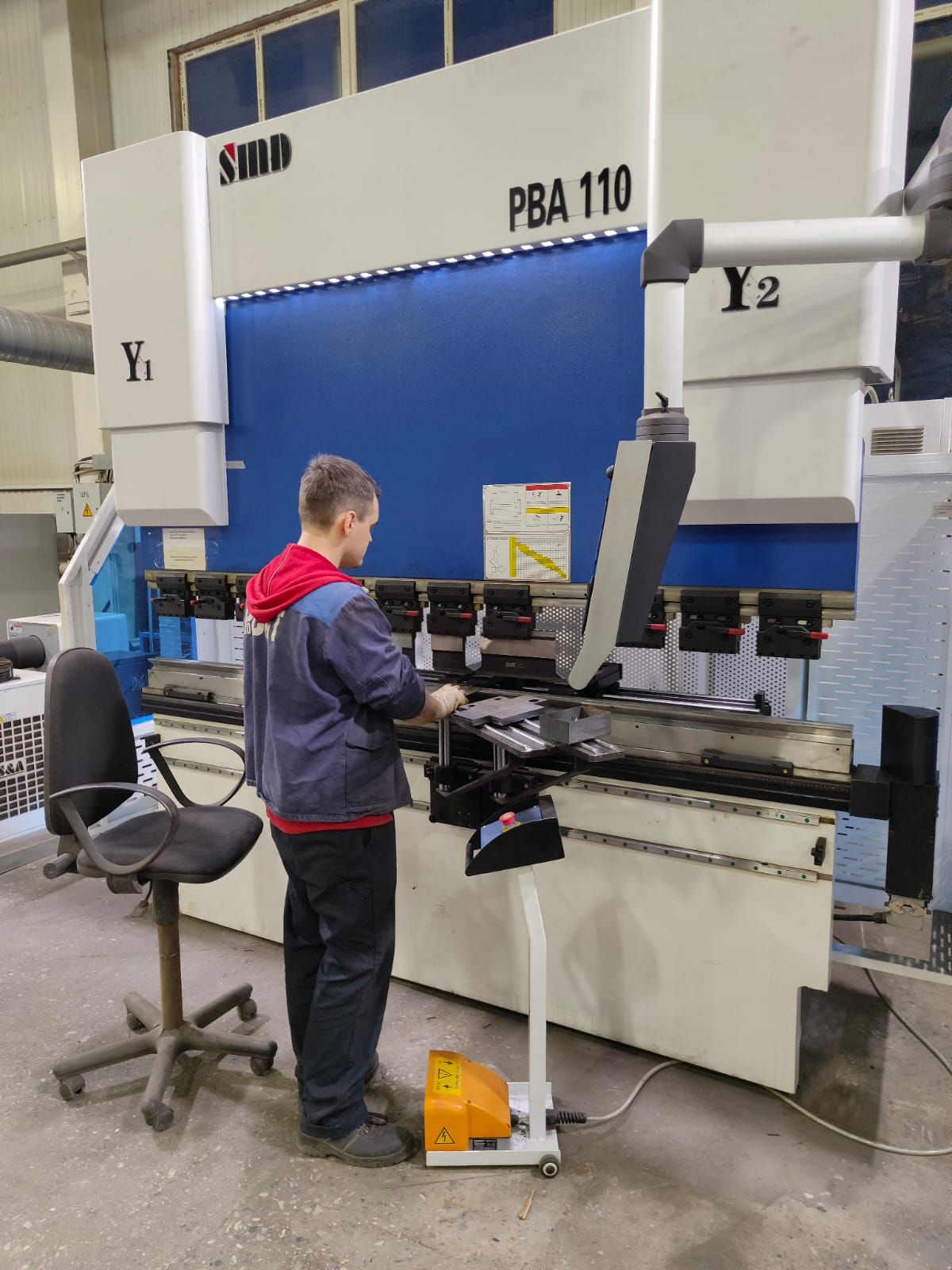

Пресс работает без нареканий, приобретён в мае 2012 года, за все время эксплуатации станок ни разу не простаивал. Работаем на нем постоянно, меняли только расходный материал.
