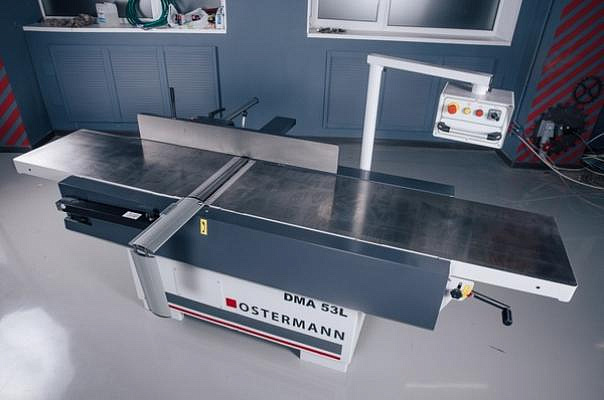

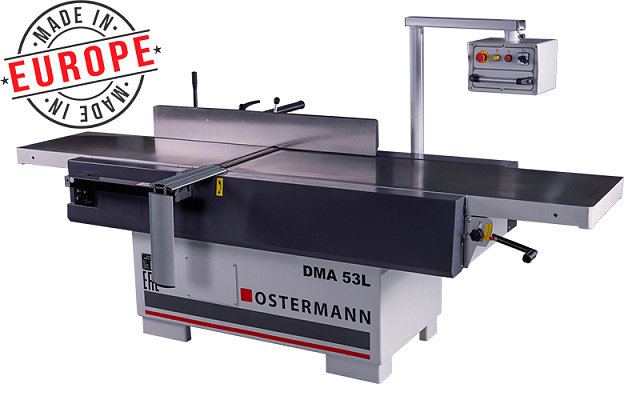

Европа
Ширина фугования: 410; 530 мм
Длина столов: 2650; 2900 мм
Мощность: 4; 5,5 кВт
Вес: 650; 800 кг
• Чугунная направляющая линейка на роликах
• Вынесенный пульт управления на уровне глаз
• Удобная регулировка стола рычагом
• Диаметр ножевого вала 125 мм
• Удлиненные чугунные столы
НАЗНАЧЕНИЕ:
Предназначены для прямолинейного одностороннего строгания изделий из древесины по плоскости и снятия фасок под углом.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.

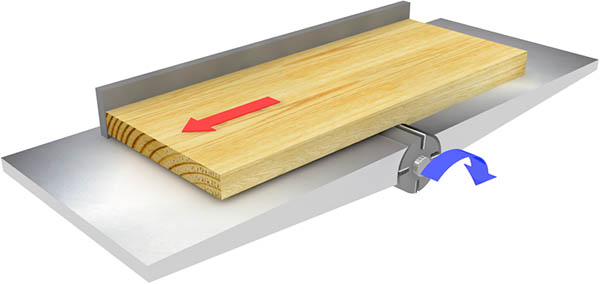

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

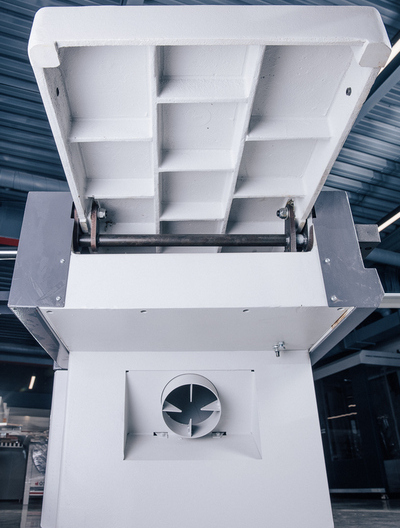

| | ЛИТЫЕ ЧУГУННЫЕ СТОЛЫ Длиной 2650 мм (DMA 41L) и 2900 мм (DMA 53L) прекрасно гасят вибрацию и являются идеальной базой при обработке. Удаление стружки через эксгаустерное отверстие Ø 160 мм. |

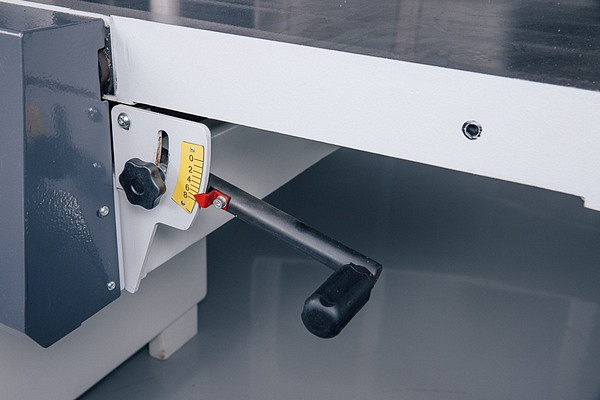

| | РЕГУЛИРОВКА СТОЛА РЫЧАГОМ Выставление толщины съема материала удобно осуществляется рычагом по линейке. Съем до 8мм. Отображение толщины съема с помощью флажка по шкале. |

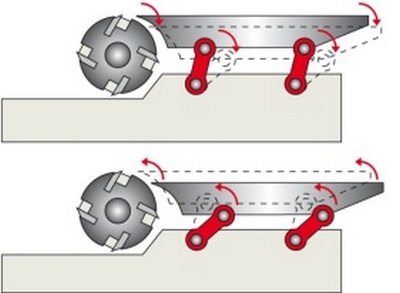

| | МЕХАНИЗМ РЕГУЛИРОВКИ СТОЛА Используется рычажная система регулировки стола. Усилие, прилагаемое к фуговальному столу, действует на систему рычагов, а не на сам стол. Это гарантирует долгий срок службы и параллельность столов. |

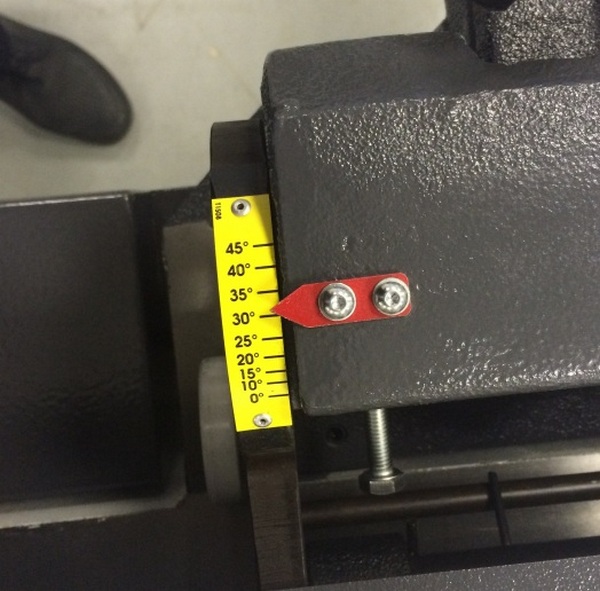

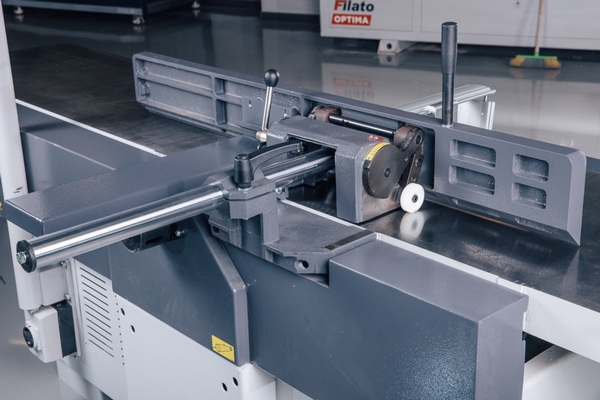

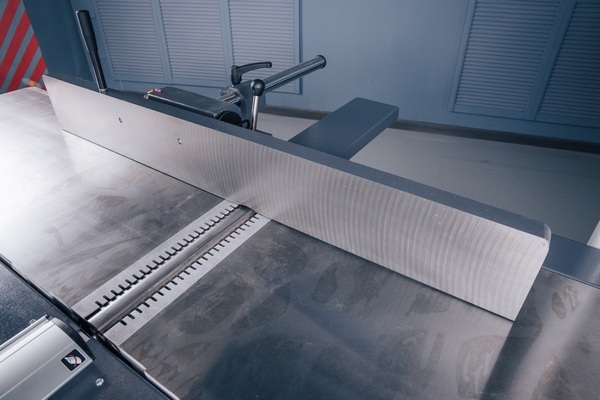

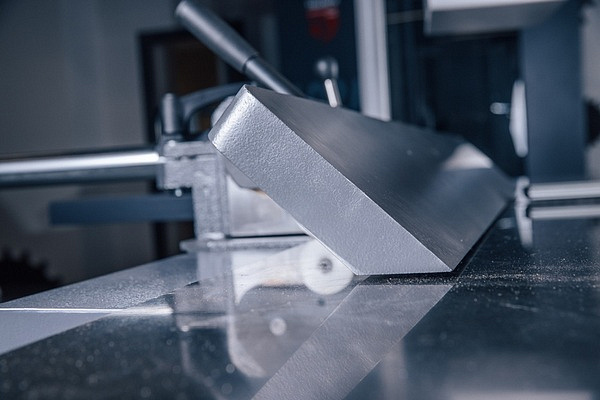

| | ЧУГУННАЯ НАПРАВЛЯЮЩАЯ ЛИНЕЙКА Длиной 1500 мм. Легко перемещается на износоустойчивых роликах, не царапая стол. Массивная цилиндрическая направляющая обеспечивает жесткость линейки. Легкий и удобный наклон направляющей линейки с помощью рычагов от 0° до 45° позволяет снимать фаску под углом. Отображение угла наклона по шкале. |

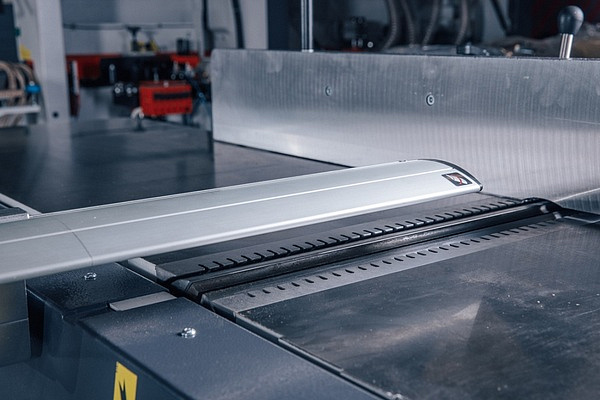

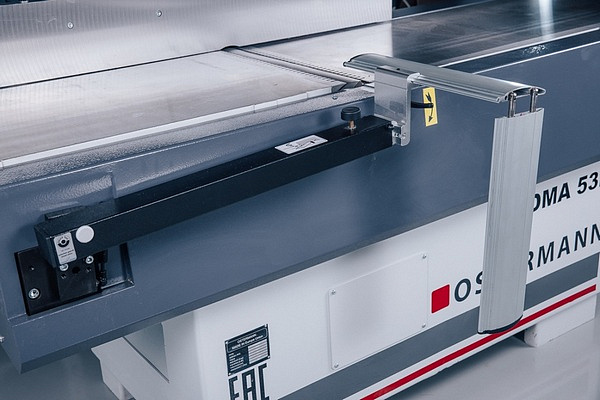

| | ЗАЩИТНОЕ ОГРАЖДЕНИЕ Запатентованная складывающаяся пополам защита ножевого вала от итальянской компании CPS. Обеспечивает безопасность работы оператора на станке. Выполнено в соответствии с нормами СЕ. |

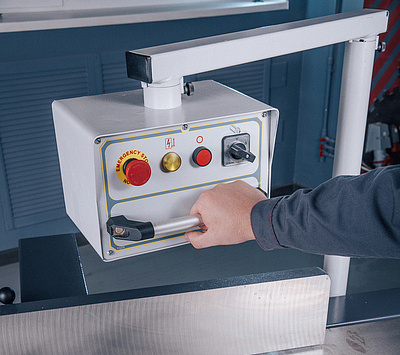

| | ПУЛЬТ УПРАВЛЕНИЯ Вынесенный на уровне глаз пульт управления с кнопками включения и аварийной остановки. Установлен на поворотной консоли, что позволяет вращать и устанавливать пульт в удобном для оператора месте. Легкий и удобный доступ к электрокомпонентам в пульте. |

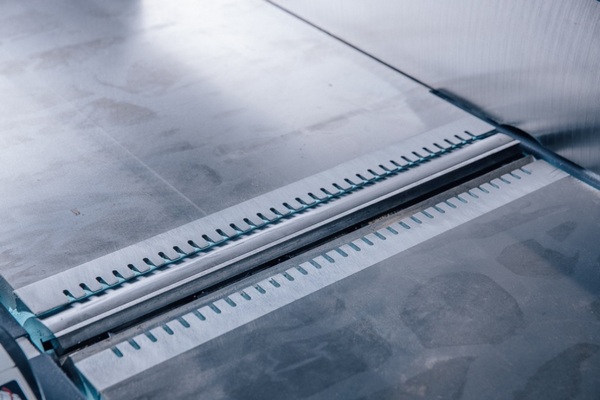

| | НОЖЕВОЙ ВАЛ 4-х ножевой вал ø125мм обеспечивает высокое качество строгания. Оснащен электродинамическим торможением двигателя в соответствии с нормами ЕС. Полная остановка вала не более 10 сек. |

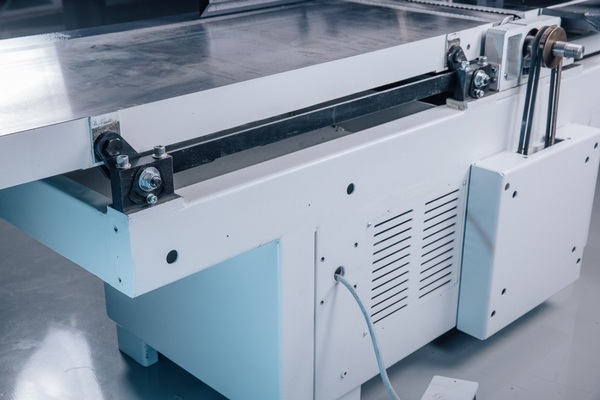

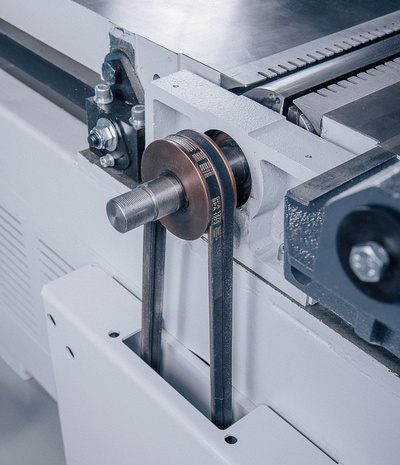

| | ПРИВОД НОЖЕВОГО ВАЛА Посредством клиноременной передачи через 2 ремня. |

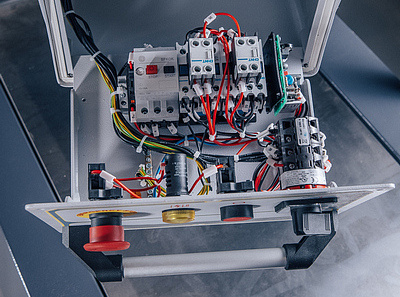

| | ЭЛЕКТРОКОМПОНЕНТЫ Все оборудование завода OSTERMANN оснащается электрокомпонентами от ведущих мировых производителей. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

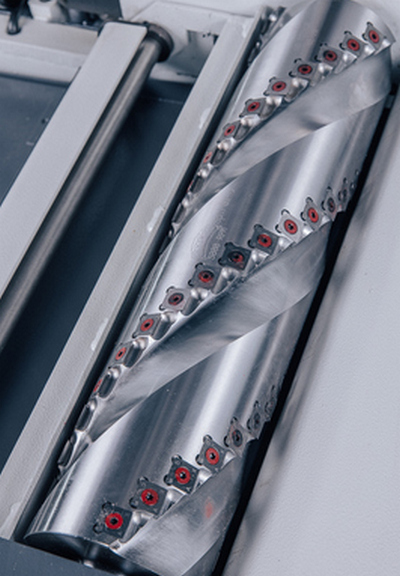

| | СПИРАЛЬНЫЙ НОЖЕВОЙ ВАЛ SOFT-FORCE Имеет 3 ряда твердосплавных пластин по 29 шт. в каждом. Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. |
