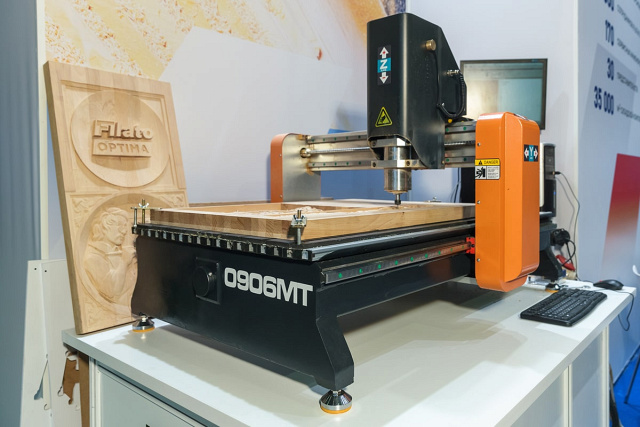

Фрезерно-гравировальный станок с ЧПУ Filato Optima 0906 MT

В наличии

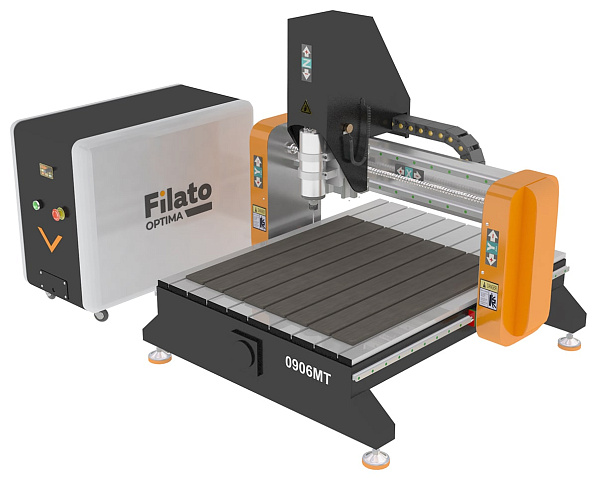

Фрезерно-гравировальный станок с ЧПУ Filato Optima 0906 MT
  • Производитель: Filato

    Страна: Китай

  • Зона обработки, мм:

    X - 900, Y - 600, Z - 150

    Шпиндель: 1,5 кВт

    Частота вращения: 0 - 24 000 об/мин

    Смена инструмента: ручная

    Вес: 180 кг

  • 8 735 Br

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Фрезерно-гравировальный станок с ЧПУ Filato Optima 0906 MT

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Фрезерно-гравировальный станок с ЧПУ Filato Optima 0906 MT

Подобрать аналог

Вы выбрали: Фрезерно-гравировальный станок с ЧПУ Filato Optima 0906 MT

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Компактный станок предназначен для высококачественной обработки путем фрезерования деталей из плитных и листовых материалов (2D фрезеровка) и для нанесения различной гравировки на поверхности деталей (2,5D фрезеровка).

Конструктив станка позволяет задействовать все 3 оси перемещения для изготовления объёмных деталей (3D).



ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Мебельное производство:

Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).

  • Отделка интерьеров:

Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.

  • Отделка экстерьеров:

Фигурные наличники с художественной резьбой и орнаментами для дверей и окон, декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.

  • Производство дверей:

Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.

  • Реклама:

Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

  • Разное:

Изготовление термоклише, форм из алюминия и радиаторов из меди и многое другое.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:








СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

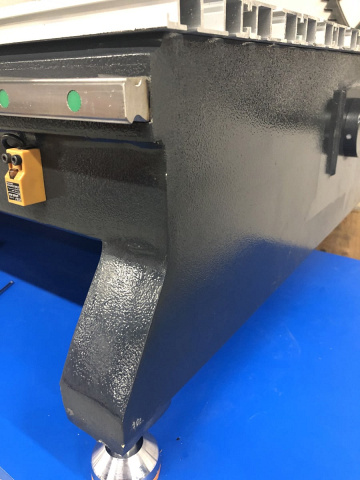

ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА

Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.



АЛЮМИНИЕВЫЙ ПОРТАЛ

Изготовлен из упрочненного алюминия толщиной 20 мм. Конструкция портала обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность отверстий под направляющие достигается за счет технологической возможности обработки порталов на металлообрабатывающих центрах с ЧПУ.


ОПОРЫ ПОРТАЛА

Портал установлен на мощные алюминиевые опоры из упрочненного алюминия толщиной 20 мм, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям.

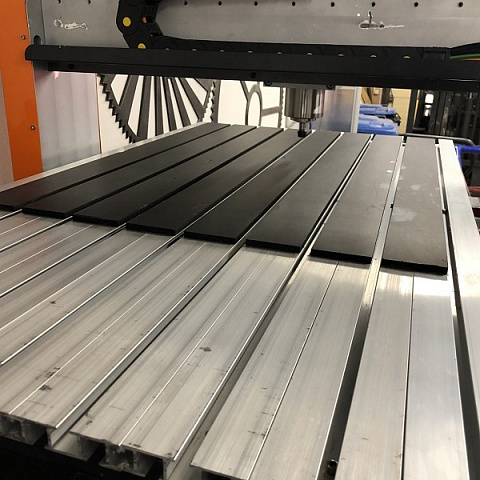

РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ

Рабочий стол станка изготовлен из алюминиевых профилей полученных методом экструзии, а также износостойкого полимера с интегрированными алюминиевыми направляющими «Т» образной формы. Данная конструкция дает возможность фиксировать заготовки при помощи механических зажимов. Это позволяет не задействовать дополнительные источники фиксации и экономить электроэнергию и другие ресурсы при длительной обработке заготовок.


КОНЦЕВЫЕ ДАТЧИКИ

На каждой оси установлен индуктивный датчик, ограничивающий перемещение портала и суппорта выше значений указанных в настройках. Это обеспечивает безопасную и безотказную работу на протяжении всего срока эксплуатации.

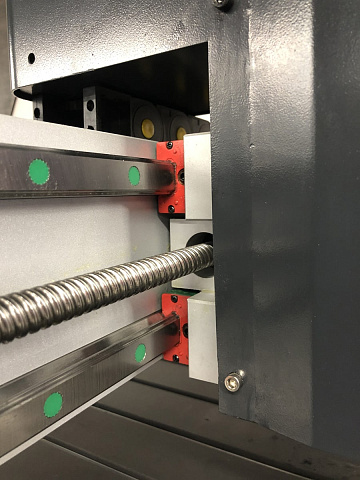

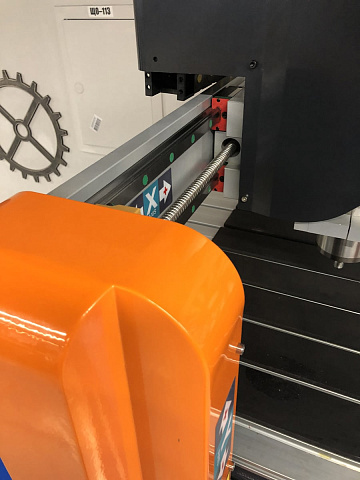

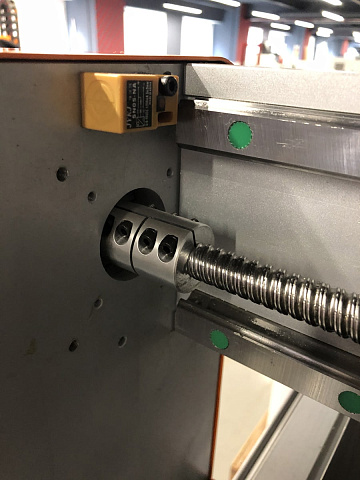

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА

Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение портала шпиндельной площадки и суппорта. Применение ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.

На данной модели установлены ШВП по всем трем осям диаметром 15 мм.

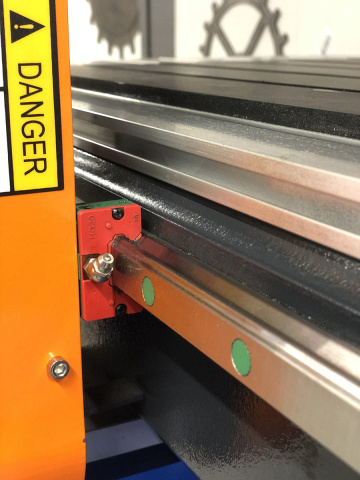

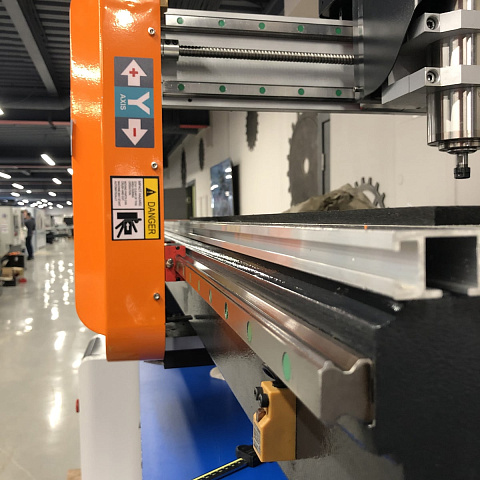

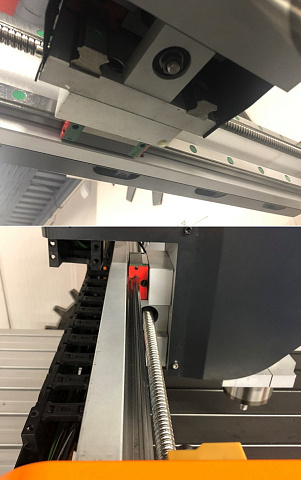

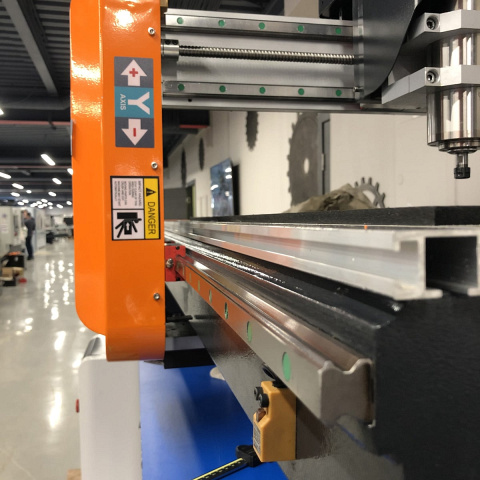

ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ПОДПШИПНИКАМИ ПО ОСЯМ Х / Y / Z

Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим шириной 20 мм. Тем самым достигается высокая точность позиционирования и стабильность работы станка. Каждый подшипник имеет встроенную тавотницу для регламентного обслуживания.

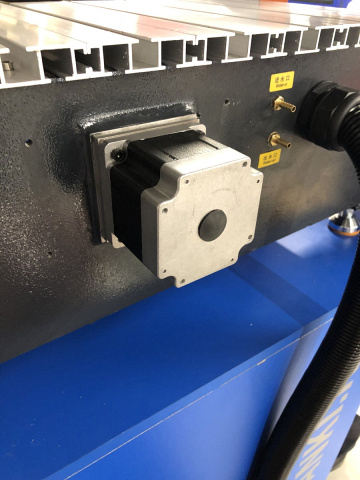

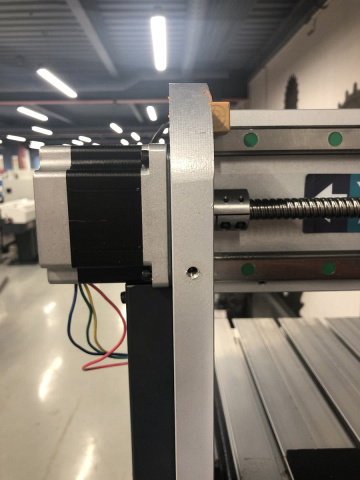

ШАГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ

Установлены на каждой оси перемещения. Обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателя на ШВП передаётся напрямую, что уменьшает люфт. Данная конструкция является лучшей ввиду малого количества деталей.

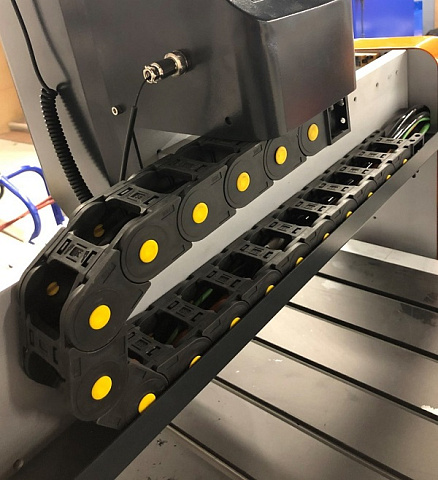

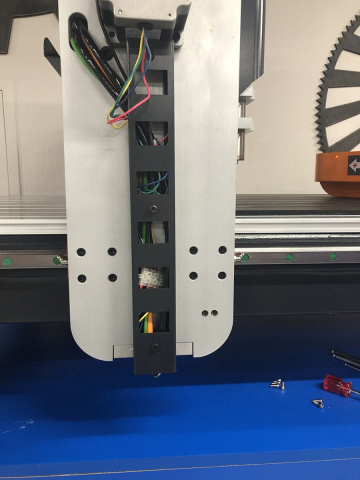

ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ

Обеспечивают защиту кабелей от внешних повреждений (защищают от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.

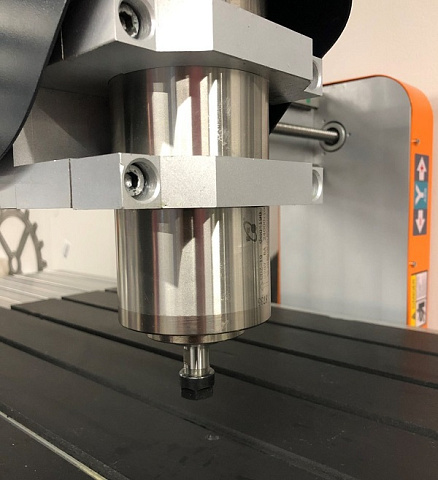

ЭЛЕКТРОШПИНДЕЛЬ С ПРИНУДИТЕЛЬНЫМ ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ (1,5 КВТ - 24 000 ОБ/МИН)

Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (24 000 об/мин) и мощность (1,5 кВт) дает возможность осуществлять обработку деталей из древесины, фанеры, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Охлаждение шпинделя во время его работы осуществляется потоком циркулирующей жидкости по замкнутому контуру. Замена инструмента в шпинделе осуществляется вручную при помощи специального ключа.

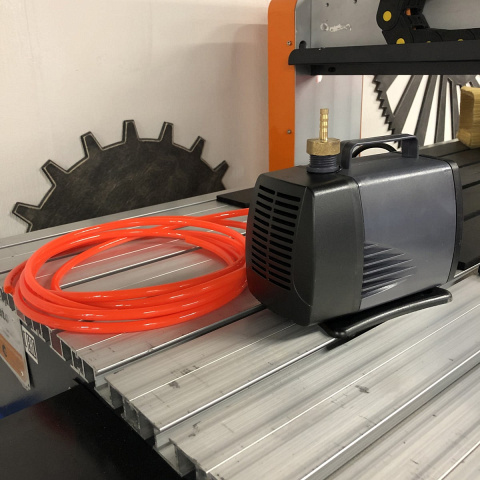

ЖИДКОСТНАЯ ПОМПА

Осуществляет циркуляцию охлаждающей жидкости по замкнутому контуру, обеспечивая отвод выделяемого тепла от подшипников шпинделя. Это позволяет работать продолжительное время без остановки на перерыв. В свою очередь система с замкнутым контуром позволяет снизить уровень шума в помещении до минимума.


ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет автоматический контроль длины инструмента и позволяет быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Это повышает производительность станка, качество продукции, ресурс инструмента и уровень безопасной работы.

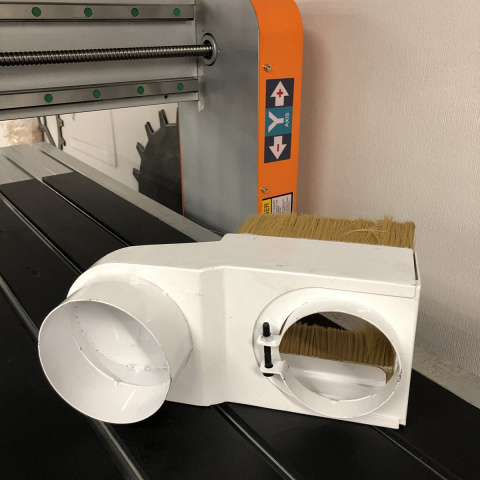

АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ

В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки.

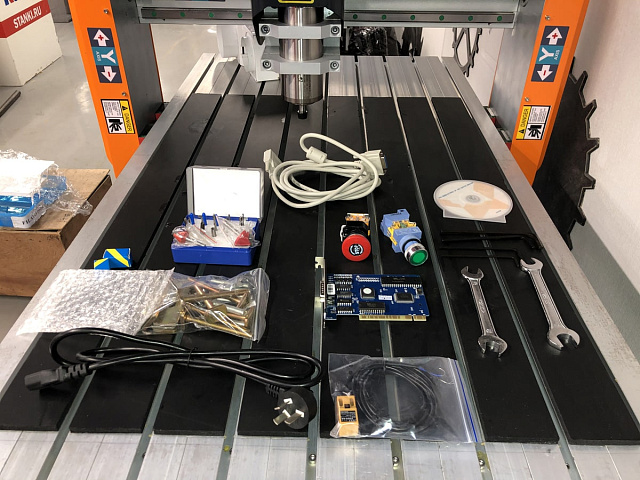

ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)

Эргономичный инструментальный ящик, включающий набор тестовых фрез и цанг, набор ключей, струбцины и запасные элементы.

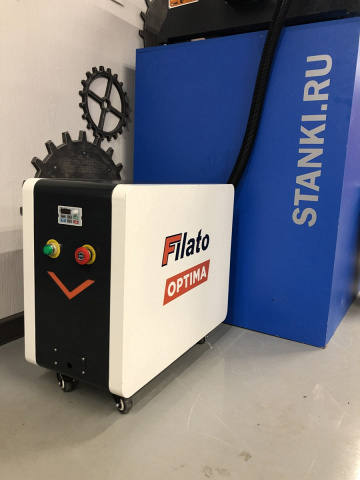

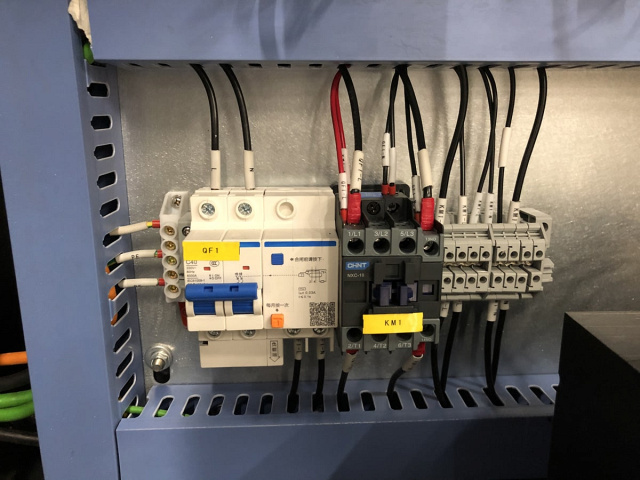

ШКАФ УПРАВЛЕНИЯ

Шкаф управления станком оснащен всеми необходимыми комплектующими, скомпонованными в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.



СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ

Для управления работой станка установлена система-симулятор стойки ЧПУ в комплекте с контроллером, кабелем и платой управления NC-STUDIO. Система широко известна для многих пользователей по всему миру, проста и удобна в эксплуатации и хорошо себя зарекомендовала на станках с ручной и полуавтоматической сменой инструмента. Программное обеспечение NC-Studio, установленное на компьютер при помощи контроллера, визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды, что позволяет создавать программы обработки, используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BeCad, Базис-Мебельщик, К-3 Мебель и др.

*Для использования системы необходим персональный компьютер с разъемом под плату PCI-express, а также монитор, клавиатура и мышь.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Наименование Кол-во, шт. Примечание
Электрошпиндель, “HQD” с ручной заменой инструмента 1 Мощность: 1,5 кВт, обороты: 24 000 об/мин, цанга ER11
Частотный преобразователь для плавного изменения оборотов электрошпинделя 1 1,5 кВт
Шкаф с электрокомпонентами станка 1
Система управления станком 1 NC-Studio (требуется подключение ПК)
Датчик измерения и калибровки инструмента 1 Ручное позиционирование
Рабочий стол с интегрированными Т-пазами для механического крепления заготовок

Шаговые электродвигатели осевого перемещения 3
Призматические линейные направляющие (Тайвань) по осям X, Y, Z (комплект) 3
Шарико-винтовая передача (Тайвань) по осям X, Y, Z 3
Набор фрез для обработки дерева/МДФ/ДСП 1 комплект
Набор цанг ER11 1 комплект
Набор гаечных ключей для обслуживания станка 1 комплект
Струбцина для механического крепления деталей 1 комплект
Аспирационный кожух на электрошпиндель
Внимание: пылеулавливающий агрегат в комплекте со станком не поставляется! Для эффективной работы рекомендуется использовать аспирационную установку производительностью не менее 1500 м3/ч
Ящик с ЗИП 1
Руководство пользователя 1 на русском языке



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:


УСТАНОВКА ДЛЯ ОХЛАЖДЕНИЯ ЖИДКОСТИ ШПИНДЕЛЯ

СW-5200 является промышленным охладителем воды. Главным образом чиллер CW-5200 применяется для отвода тепла от шпинделя или лазерной трубки в процессе лазерного излучения, и поддержания заданной температуры у охлаждающей жидкости. Температура охлаждающей жидкости может быть отрегулирована в необходимом диапазоне. Существует 2 режима автоконтроля температуры охлаждающей жидкости. Первый – это контроль температуры в заданном диапазоне и второй регулирует температуру в зависимости от окружающей среды. При втором режиме работы не нужно беспокоиться о сезонных изменениях температур.


АСПИРАЦИОННАЯ УСТАНОВКА

Пылеулавливающий агрегат с рекомендуемой производительностью от 1500 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки.

Модель

Optima 0906 MT

Размеры зоны обработки X и Y (наибольшие), мм

900 х 600

Перемещение шпинделя по оси Z, мм

150

Система смены инструмента

Ручная (цанговый, фиксация гайкой)

Тип передачи по осям X, Y, Z

Шарико-винтовая передача (ШВП)

Тип рабочего стола

Алюминиевый (Т-пазы)

Тип электродвигателей перемещения по осям

шаговые

Скорость рабочего хода, мм/мин

0 – 6000*

Скорость холостого хода, мм/мин

0 – 8000

Частота вращения шпинделя, об/мин

0 – 24 000

Мощность шпинделя, кВт

1,5

Тип охлаждения шпинделя

Жидкостное (принудительное)

Тип цанги

ER11

Посадочный диаметр инструмента (наибольший), мм

6

Рабочее напряжение, В

220

Частота тока, Гц

50

Общая установленная мощность, кВт

1,9

Габаритные размеры (в упаковке):

Длина, мм 1050
Ширина, мм 1450
Высота, мм 900

Вес, кг

180

* данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т. д.
