Фрезерный станок с ЧПУ Beaver. Модель STONE 1325

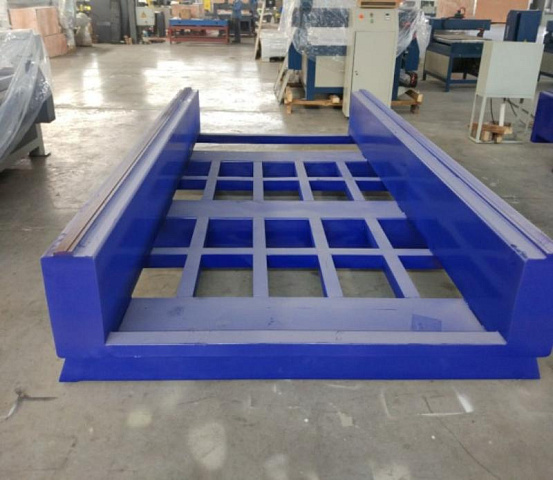

ЖЕСТКАЯ СТАНИНА

Сварная станина изготовлена из толстостенных стальных труб прямоугольного сечения толщиной 8 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

РАБОЧИЙ СТОЛ С «Т» ПАЗАМИ

Обеспечивается надежный механический зажим обрабатываемых заготовок. Рабочий стол дополнительно огражден металлическими стенками для защиты рабочего пространства от брызг и пыли, образующихся в процессе обработки.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

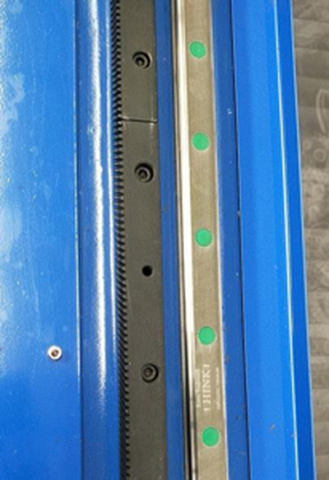

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

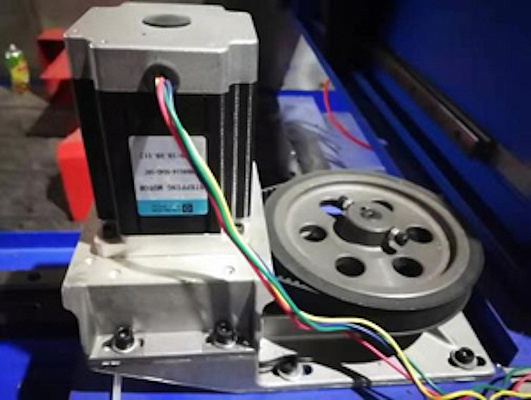

ШАГОВЫЕ ДВИГАТЕЛИ

Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

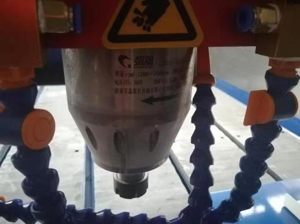

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 5,5 КВТ

Высокая частота вращения (18 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из камня, а также ДСП, МДФ, пластика, стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции.

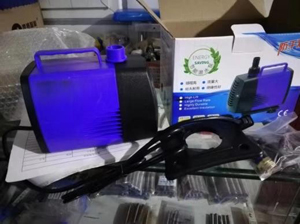

Охлаждение шпинделя осуществляется за счет внутреннего контура, проходящего через шпиндель. Охлаждение инструмента осуществляется за счет внешних гибких шлангов.

КОЖУХИ ДЛЯ НАПРАВЛЯЮЩИХ

Все направляющие защищены гибкими защитными гофрами для исключения попадания грязи, что существенно улучшает долговечность работы станка.

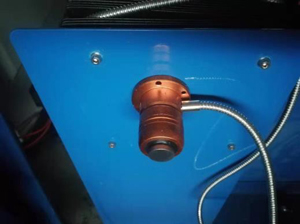

ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ

Предназначен для измерения длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала.

КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X,Y

Обеспечивают защиту кабелей от внешних повреждений, что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

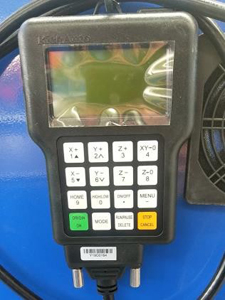

ПУЛЬТ УПРАВЛЕНИЯ

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш носителей не используя специально установленный компьютер.

ТОКАРНЫЙ УЗЕЛ (ТОЛЬКО ДЛЯ МОДЕЛИ RJ – 1325 - MR)

Позволяет наносить барельефы на тела вращения (балясины, пери-ла, вазы и т.д.)

Хар-ки токарного узла:

• Диаметр - 250 мм
• Длина - 1500 мм

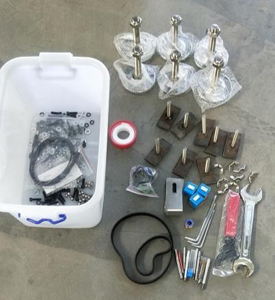

ЗИП

Включает в себя набор фрез и цанг, смазочный комплект, набор ключей и т.д.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ARTCAM

С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

СТАНОК

ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ

Предназначен для измерения длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала.

ТОКАРНЫЙ УЗЕЛ (ТОЛЬКО ДЛЯ МОДЕЛИ RJ – 1325 - MR)

Позволяет наносить барельефы на тела вращения (балясины, пери-ла, вазы и т.д.)

Хар-ки токарного узла:

• Диаметр - 250 мм
• Длина - 1500 мм

ЗИП

Включает в себя набор фрез и цанг, смазочный комплект, набор ключей и т.д.
