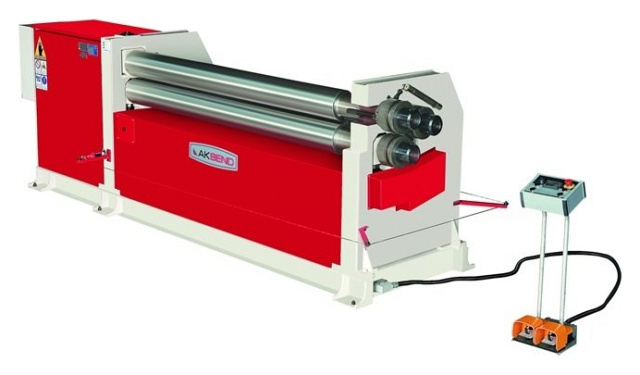

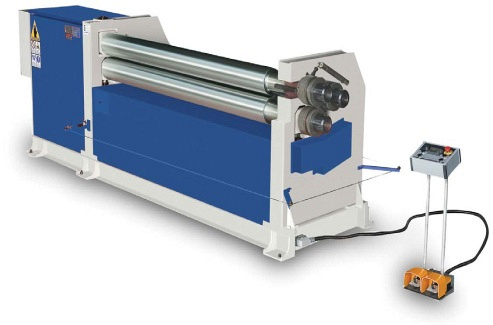

Трёхвалковые листогибочные электромеханические машины TRIUMPH. Серия TMR

Трёхвалковые листогибочные электромеханические машины TRIUMPH. Серия TMR
  • Производитель: TRIUMPH

    Страна: Германия

  • Ширина обработки: 1600 - 3100 мм

    Толщина обработки: 2 - 8 мм

    Ø валов: 140 - 200 мм

    Вес: 1450 - 4800 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Трёхвалковые листогибочные электромеханические машины TRIUMPH. Серия TMR

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Трёхвалковые листогибочные электромеханические машины TRIUMPH. Серия TMR

Подобрать аналог

Вы выбрали: Трёхвалковые листогибочные электромеханические машины TRIUMPH. Серия TMR

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Трехвалковые гидравлические листогибочные машины TMR способны изгибать стальные листы толщиной от 2 мм до 9 мм и шириной от 1600 мм до 3100 мм. Применяются для производства цилиндрических, а также конических обечаек различного диаметра. В настоящее время трехвалковые машины являются наиболее распространенными на всех предприятиях использующих металлообрабатывающее оборудование. Данные машины наиболее подходят тем заказчикам, кто ищет оборудование со средней производительностью и невысокой стоимостью.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Машины серии TMR часто используются для гибки алюминия, изготовления каналов систем кондиционирования, рекламных щитов, крыш из листового металла и других изделий. Станки серии TMR простые и надёжные. На вальцах TMR можно производить коническую гибку.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:




СХЕМЫ ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
CYL-ST-hareket-diyagrami

РАСПОЛОЖЕНИЕ ВАЛОВ

Машины TMR с ассиметричным расположением валов позволяют получать обечайки с минимальными прямыми участками, сравнимыми с обечайками, полученными на четырехвалковых машинах.

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки TMR оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

/images/stanki/metall/331/ko.jpg

УДОБСТВО ИЗВЛЕЧЕНИЯ ДЕТАЛИ

Для удобства извлечения детали верхний вал отводится в сторону.

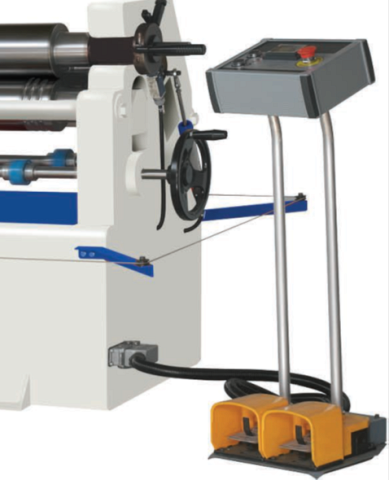

УДОБНАЯ, ЛЕГКАЯ И МОБИЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Позволяет оператору управлять станком практически из любой точки. На машинах серии TMR применены современные системы безопасности и аварийной остановки. Станки выполнены с учётом требований безопасности по нормам ЕС.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

/images/stanki/metall/258/std%204.jpg

ЗАКАЛЕННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

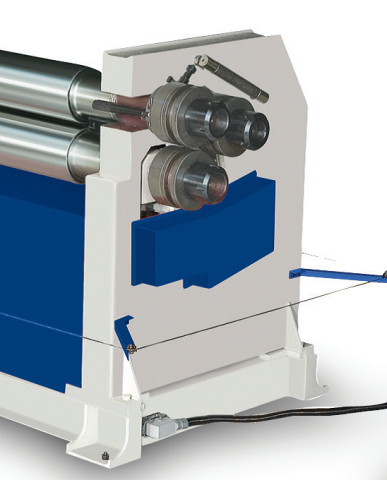

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

Машина укомплектована специальным приспособлением для гибки конусов.

МОТОРИЗИРОВАННЫЙ ПРИВОД ПОДЪЕМА И ОПУСКАНИЯ БОКОВОГО ВАЛА

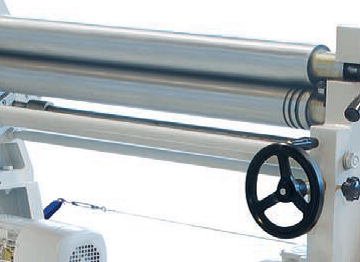

ПОДЪЕМ И ОПУСКАНИЕ НИЖНЕГО ВАЛА ОСУЩЕСТВЛЯЕТСЯ ВРУЧНУЮ ПРИ ПОМОЩИ МАХОВИКА



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ЦИФРОВАЯ ИНДИКАЦИЯ ПОЛОЖЕНИЯ БОКОВОГО ГИБОЧНОГО ВАЛА

УДЛИНЕННЫЕ ВАЛЫ ДЛЯ УСТАНОВКИ ПРОФИЛЕГИБОЧНЫХ РОЛИКОВ

Под требования заказчика возможно укомплектование станка роликами для гибки профильных заготовок, что значительно расширяет возможности оборудования.

МОТОРИЗИРОВАННЫЙ ПОДЪЕМ И ОПУСКАНИЕ НИЖНЕГО / БОКОВОГО ВАЛОВ

Модель TMR 6.0-1600 TMR 8.0-1600 TMR 6.0-2100 TMR 7.0-2100

Полезная длина, мм

1600 1600 2100 2100

Гибочная способность, мм

6 8 6 7

Гибочная способность при подгибке, мм

5 7 5 6

Ø верхнего вала, мм

140 170 170 190

Скорость гибки, мм/мин

6 4,5 4,5 5

Мощность главного привода, кВт

2,2 4 4 4

Мощность двигателя подъема заднего вала, кВт

1,5 1,5 1,5 1,5

Габаритные размеры:

Длина, мм

3300 3300 3800 3800

Ширина, мм

1060 1130 1130 1350

Высота, мм

900 1100 1100 1300

Вес, кг

1450 1900 2300 3600


Модель TMR 8.0-2100 TMR 4.0-2600 TMR 5.0-2600 TMR 6.0-2600

Полезная  длина, мм

2100 2600 2600 2600

Гибочная способность, мм

8 4 5 6

Гибочная способность при подгибке, мм

7 3 4 5

Ø верхнего вала, мм

200 140 170 190

Скорость гибки, мм/мин

5 6 4,5 4,5

Мощность главного привода, кВт

5,5 2,2 4 4

Мощность двигателя подъема заднего вала, кВт

1,5 1,5 1,5 1,5

Габаритные размеры:

Длина, мм

3800 4300 4300 4300

Ширина, мм

1250 1130 1130 1200

Высота, мм

1300 900 1100 1300

Вес, кг

3800 1900 2750 4200


Модель TMR 7.0-2600 TMR 4.0-3100 TMR 5.0-3100 TMR 6.0-3100

Полезная длина, мм

2600 3100 3100 3100

Гибочная способность, мм

7 4 5 6

Гибочная способность при подгибке, мм

6 3 4 5

Ø верхнего вала, мм

200 170 190 200

Скорость гибки, мм/мин

5 4.5 5 5

Мощность главного привода, кВт

5.1 4 4 5.1

Мощность двигателя подъема заднего вала, кВт

1,5 1,5 1,5 1,5

Габаритные размеры:

Длина, мм

4300 4800 4800 4800

Ширина, мм

1250 1100 1300 1300

Высота, мм

1300 1130 1360 1270

Вес, кг

4400 3200 4600 4800

Мин. Ø гибки: Ø верхнего валка * 1,5

Гибочные способности даны для листов прочностью 24 кг/мм²
