Зубошлифовальный станок с ЧПУ UGG-100

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально

Гарантия: 12 месяцев

Самая большая

22 товара

Система ЧПУ

Fanuc
Макс. диаметр заготовки

100 мм
Макс. модуль заготовки

2 мм
Общая мощность

64 кВт
Вес нетто

10 000 кг

Преимущества

7 управляемых осей
Высокопроизводительная обработка непрерывным методом
Шлифовальный круг червячного типа,
Теромсойкая станина из композитного материала

Назначение

Зубошлифовальный станок с ЧПУ UGG-100 используется для прецизионного шлифования маломодульных зубчатых колес.

Обладает высокой производительностью, благодаря обработке деталей непрерывным методом.

Область применения

Зубошлифовальный станок с ЧПУ UGG-100 применяется в аэрокосмической, приборной, автомобильной, инженерной, мотоциклетной и других отраслях промышленности.

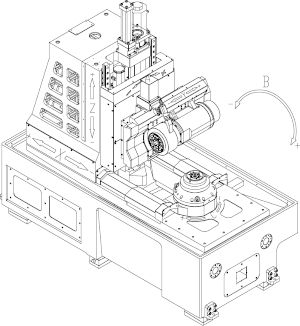

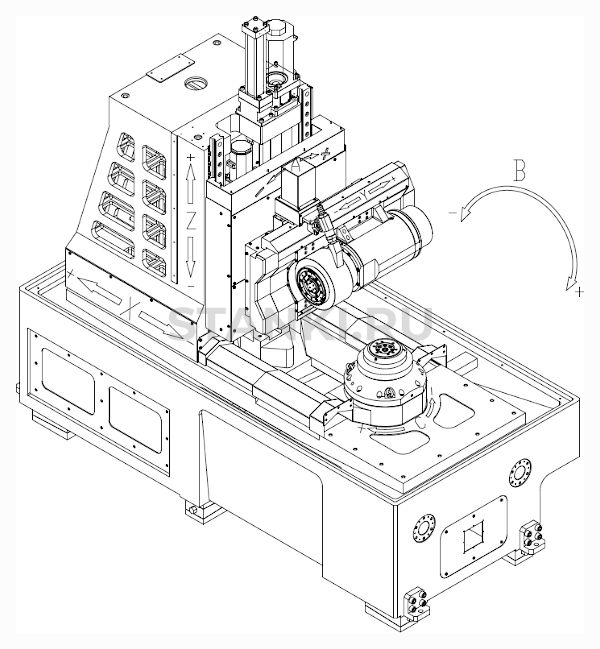

Схема обработки

Конструктивные особенности

Станок имеет вертикальную компоновку, мощная колонна имеет продольное перемещение по оси X для осуществления радиальной подачи. Каждая ось ЧПУ приводится в движение независимо.

X, Y, Z, X1 – линейные, A, B, C – круговые.

4 оси управляются одновременно: B или C, X, Y, Z.

Частота вращения шлифовального шпинделя достигает 7000 об/мин, заготовки – до 2000 об/мин.

Изготовлена из композитного материала, типа искусственного гранита.

Шлифовального круга и шпинделя заготовки.

Для предотвращения термических расширений и обеспечения стабильности обработки.

С обратной связью, для осей X / Y / Z.

С защитной дверью.

Для стружки и абразива.

Комплектация

Стандартная

Система ЧПУ Fanuc 31i-MB

Система удаления стружки и абразива

Пневматическая система

Гидравлическая станция

Система смазки

Балансировочный стенд

Вращающийся центр задней (поджимной) бабки

Набор инструмента для обслуживания станка

Установочные опоры

Инструкция по эксплуатации и программированию

Дополнительная

Система автоматической загрузки

Зажимная оснастка

Алмазные ролики для правки круга

Дополнительные шлифовальные круги

Модель

UGG-100

Система ЧПУ

Fanuc

Макс. диаметр заготовки, мм

100

Макс. модуль заготовки, мм

Общая мощность, кВт

Макс. угол поворота шлиф. круга (ось A), °

±45

Макс. размер шлиф. круга (Диаметр х Посадка х Ширина), мм

275 x 160 x 125

Мощность главного привода, кВт

Частота вращения шпинделя шлифовального круга, об/мин

7000

Количество обрабатываемых зубьев, шт.

3 - 750

Ускоренный ход по осям X / Z / Z1, мм/мин

10 000

Мощность привода рабочего стола, кВт

Мощность привода по оси X / Z, кВт

Мощность привода по оси Y, кВт

2,3

Мощность привода по оси A / Z1, кВт

1,8

Макс. ход шлифовального узла по колонне, ось Z, мм

300

Длина, мм

3700

Ширина, мм

4115

Высота, мм

3170

Вес нетто, кг

10 000
