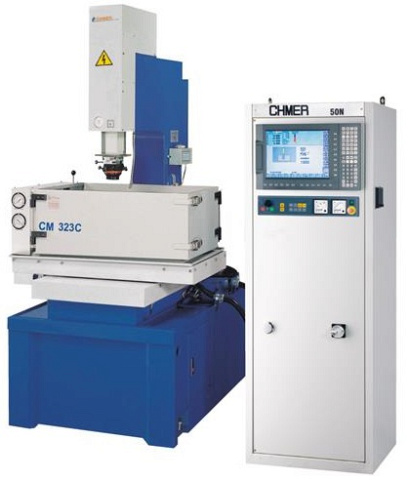

Копировально-прошивной станок CHMER. Модель CM-323C

Копировально-прошивной станок CHMER. Модель CM-323C
  • Производитель: CHMER

    Страна: Тайвань

  • Размеры стола: 500 x 350 мм

    Макс. вес электрода: 60 кг

    Макс. вес заготовки: 500 кг

    Вес: 1000 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Копировально-прошивной станок CHMER. Модель CM-323C

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Копировально-прошивной станок CHMER. Модель CM-323C

Подобрать аналог

Вы выбрали: Копировально-прошивной станок CHMER. Модель CM-323C

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Электроэрозионные копировально-прошивочные станки предназначены для прошивки отверстий в изделиях, маркировки деталей, объемного копирования, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным.
Система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки используются для изготовления штампов и пресс-форм в автомобилестроении и легкой промышленности.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Штамп для вырубки мелких деталей из полосы

Пресс-формы



СХЕМЫ ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ДИАЛОГОВАЯ СИСТЕМА ПРОГРАММИРОВАНИЯ (E-КОДЫ)

Позволяет создавать управляющие программы без знаний G-кодов при помощи интуитивно понятного графического интерфейса. Данная система помогает обучить оператора даже без опыта работы на электроэрозионном оборудовании.

ВСТРОЕННАЯ БАЗА ДАННЫХ ДЛЯ ВЫБОРА ОПТИМАЛЬНЫХ РЕЖИМОВ ОБРАБОТКИ С ВОЗМОЖНОСТЬЮ КОРРЕКТИРОВКИ В ПРОЦЕССЕ ОБРАБОТКИ

Оператору предлагаются оптимальные режимы обработки, исходя из обрабатываемого материала, материала электрод-инструмента, шероховатости и точности обрабатываемых поверхностей.

ЗАПАТЕНТОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ, КОНТРОЛИРУЮЩАЯ НАПРЯЖЕНИЕ, СИЛУ ТОКА И МЭП ДЛЯ ВЫСОКОГО КАЧЕСТВА ОБРАБОТКИ

Параметры обработки корректируются автоматически в зависимости от условий (прокачка рабочей зоны, электропроводимости рабочей жидкости, глубины и площади обработки и т.п.)

ВЫСОКИЙ КОНТРОЛЬ КАЧЕСТВА ОБОРУДОВАНИЯ

СТОЙКА С ЧПУ

Станки серии CNC оснащены системой ЧПУ на базе промышленного компьютера с операционной системой DOS.

СТАНИНА СТАНКА

Станки отличаются высокой жесткостью литой станины.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

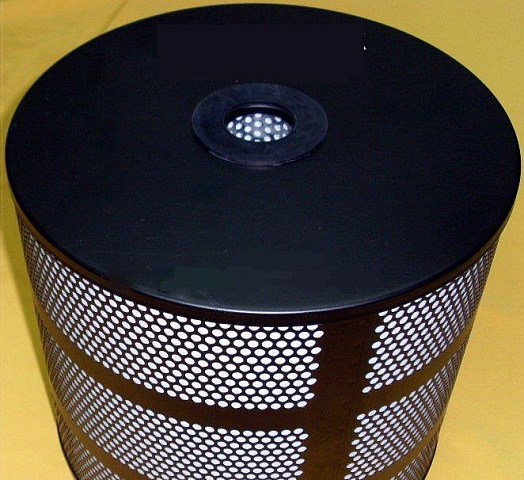

БУМАЖНЫЕ ФИЛЬТРЫ – 1 компл.

Высокая эффективность и долгий срок службы при небольшой стоимости.

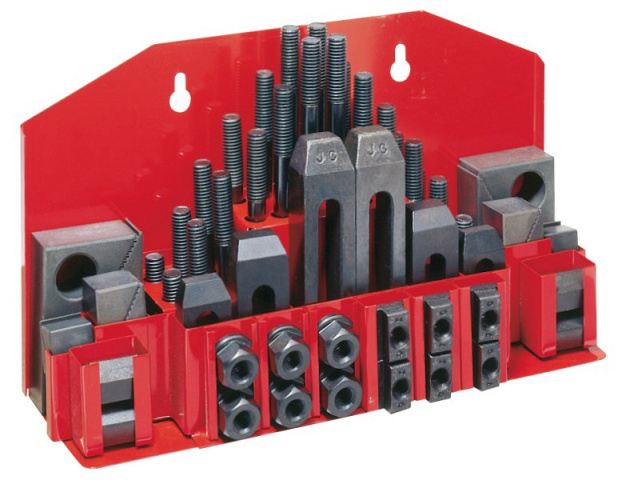

НАБОР ПРИЖИМОВ

Позволяет устанавливать и фиксировать заготовку на рабочем столе

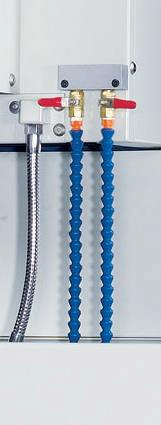

ФОРСУНКА ДЛЯ НАПРАВЛЕННОГО ПОЛИВА ДИЭЛЕКТРИЧЕСКОЙ ЖИДКОСТЬЮ - 2 шт.

Дополнительная очистка детали от продуктов эрозии

ДЕРЖАТЕЛЬ ЭЛЕКТРОД-ИНСТРУМЕНТА

Позволяет закреплять электрод-инструменты различной формы, а регулировка по осям позволяет точно спозиционировать его относительно заготовки.

ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ

Для улучшения визуального контроля обработки.

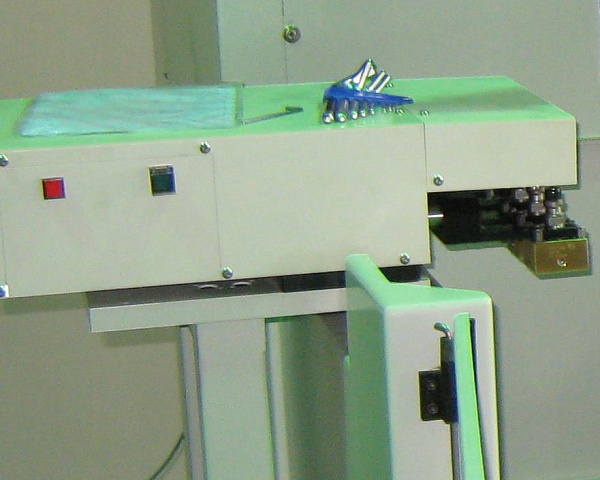

ВЫНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ

Для удобства наладки станка.

ИНСТРУМЕНТ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ДОПОЛНИТЕЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ ГЕНЕРАТОРА ТОКА

Позволяет увеличить силу рабочего тока повысив производительность станка.

УПРАВЛЯЕМАЯ ОТ ЧПУ C-ОСЬ

Дополнительные возможности обработки

АВТОМАТИЧЕСКИЙ СМЕНЩИК ЭЛЕКТРОД-ИНСТРУМЕНТОВ

Позволяет вести обработку несколькими инструментами без переустанова.

АВТОМАТИЧЕСКАЯ СИСТЕМА ПОЖАРОТУШЕНИЯ

Для повышения безопасности обработки.

БУМАЖНЫЙ ФИЛЬТР

Для продления срока использования диэлектрической жидкости.

МАГНИТНАЯ ПЛИТА

Для удобства установки заготовки на рабочий стол.

C ОСЬ EROWA TOOLING

Дополнительные возможности обработки.

Модель CM-323C с генератором тока 50N
Размеры стола (длина х ширина), мм 500 x 350
Размеры ванны рабочей жидкости, длина, мм 820
Размеры ванны рабочей жидкости, ширина, мм 500
Размеры ванны рабочей жидкости, высота, мм 300
Перемещение рабочего стола по оси X, мм 300
Перемещение рабочего стола по оси Y, мм 200
Перемещение пиноли (Z1), мм 300
Расстояние от торца пиноли до плоскости рабочего стола, мм 250 ~ 550
Максимальный вес электрода (без OB), кг 60
Максимальный вес заготовки, кг 500
Габаритные размеры:
Длина, мм 1200
Ширина, мм 1350
Высота, мм 2250
Вес, кг 1000
Модель бака диэлектрической жидкости D323
Модель генератора 50N
Максимальная сила тока, А 50
Максимальная входная мощность, кВт 4
Максимальная скорость обработки (St 37), мм³/мин 350
Интенсивность износа электрода, % 0,2
Максимальные показатели шероховатости обработанной поверхности, μm/Ra 0,25
Габаритные размеры генератора:
Длина, мм 620
Ширина, мм 850
Высота, мм 1860
Вес генератора, кг 180
Модель бака диэлектрика D323
Объем бака, л 280
Тип фильтров Бумажный фильтр
Мощность помпы подачи, кВт 0,375
Габаритные размеры бака:
Габариты бака, мм встроен
Вес бака, кг встроен
