Вертикальный обрабатывающий центр KMT KVL1000 (VM1150S)

Вертикальный обрабатывающий центр KMT KVL1000 (VM1150S)

Код товара: МТ 447475

Скидки до 32% на металлообрабатывающие станки
Свыше 1000 единиц металлообрабатывающего оборудования в пути на склад!
Узнать больше
По программе лизинга от партнеров КАМИ
Узнать больше

Китай

Другие модели:

< KVL650 (VM740S)

Мощность двигателя шпинделя

11 / 15 кВт
Размер стола

1100 x 520 мм
Тип направляющих X / Y / Z

Качения
Вес

7000 кг

Преимущества

Повторяемость ± 6 мкм
Позиционирование ± 10 мкм
Система ЧПУ FANUC 0I MF
Шпиндель ROYAL (Тайвань)

Назначение

Вертикальные многоцелевые обрабатывающие центры серии KVL предназначены для обработки деталей, требующих высокой точности (точность позиционирования 0,008 мм), имеющих сложную форму, например, пресс-формы.

Обрабатывающие центры KMT KVL предназначены для операций*:

фрезерование;
сверление;
зенкерование;
растачивание;
нарезание резьбы;
обработка двухмерных и трехмерных изогнутых поверхностей;
обработка наклонных поверхностей.

* Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.

Область применения

Вертикальные обрабатывающие центры KMT KVL применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении.

Авиационная промышленность

Автомобильная промышленность

Двигателестроение

Приборостроение

Машиностроение

Схемы обработки

Фрезерование канавок и пазов

Фрезерование уступов

Фрезерование канавок и пазов дисковой фрезой

Торцевое фрезерование

Фрезерование уступов

Фрезерование отверстий и карманов (расфрезеровывание отверстия)

Фрезерование шпоночного паза

Фрезерование Т-образного паза

Конструктивные особенности

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей. Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.

Дисковый инструментальный магазин устанавливается на стороне колонны. При смене инструмента режущий инструмент приводится в движение и позиционируется при помощи роликового кулачка. Устройство смены инструментов (УСИ) манипулятора завершит возврат и выполнит перемещение ножа после достижения шпинделем положения смены инструмента. Механизм роликового кулачка УСИ может бесшумно работать на высокой скорости после предварительной нагрузки, чтобы смена инструмента выполнялась быстро и точно.

Автоматическая система смены инструмента

Шпиндель производства мировой компании ROYAL (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4, а сборка всего комплекта шпинделя выполняется при постоянной температуре. После калибровки динамического баланса и пусковых испытаний могут быть обеспечены долговечность срока службы и надежность. Для шпинделя предусмотрена бесступенчатая регулировка скорости в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы

В качестве пары направляющих трех осей используются линейные роликовые направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

Система ЧПУ FANUC 0I MF представляет одну из систем ЧПУ с полностью цифровой структурой, отличающуюся высокой скоростью обработки, высокой степенью надежности и хорошим показателем эффективности. Она может управлять 4-мя осями координат и 2-мя шпинделями одновременно. Система FANUC 0I MF, новейший цифровой сервопривод и интегрированный PMC составляют полностью цифровую систему управления с превосходным динамическим качеством и высокой точностью регулировки.

Транспортер для удаления стружки ленточного типа

Комплектация

Стандартная

Инструмент для обслуживания станка

Документация на русском языке

Дополнительная

Датчик привязки инструмента RENISHAW OMP60

Датчик привязки инструмента RENISHAW TS27R

Инструментальный магазин цепного типа на 30 позиций

Сервопривод FANUC Α-мотор

Система ЧПУ SIEMENS 828D

Магазин инструмента на 32 позиции цепного типа

Шпиндель 10 000 об/мин, BT40

Шпиндель 12 000 об/мин (прямой привод), BT40

Шпиндель 15 000 об/мин (прямой привод), BT40

Подготовка для установки 4-ой оси

Поворотный стол gsa, 170 мм

Поворотный стол gsa, 200 мм

Поворотный стол gsa, 250 мм

Поворотный стол gsa, 320 мм

Поворотный стол gsa, 400 мм

Оптические линейки по осям HEIDENHAIN

Предохранитель двери

СЕ стандарт

Параметры точности

Стандарт точности

Стандарт ISO

Тестовый показатель

Точность

Ось X

Точность позиционирования, мм

± 0,005

0,004

Точность

Ось X

Повторяемость, мм

± 0,003

0,003

Точность

Ось Z

Точность позиционирования, мм

± 0,005

0,004

Точность

Ось Z

Повторяемость, мм

± 0,003

0,003

Параметры

Схема

Стандарт ISO

Стандарт SMTCL

Параллельность перемещение оси Х поверхности стола

0,03 / 500

0,04 / 500

Параллельность перемещение оси Y поверхности стола

0,03 / 500

0,035 / 500

Точность повторяемости

± 0,003

± 0,0025

Точность позиционирования

± 0,005

± 0,004

Шабрение

Шабрение поверхностей - это финишная слесарная операция, смысл которой состоит в том, чтобы используя специальный инструмент, называемый шабер, соскоблить с детали тонкий слой материала. Толщина материала варьируется в интервале 0,005–0,07 мм. Технология прецизионного (высокоточного) выравнивания поверхности изделия из металла специальным режущим инструментом позволяет получить поверхность с неравномерностью порядка единиц микрона. Шабрение практически не поддаётся механизации и остаётся одной из самых трудоёмких слесарных работ. Шабрят чаще всего тогда, когда нужно пригнать поверхности двух деталей так, чтобы они прилегали друг к другу наиболее плотно и обеспечивалась высокая точность контакта.

Поверхность с маслоудерживающим рисунком

Модель

KVL1000 (VM1150S)

МТ 447475

В наличии

ЦЕНА

~~72 815 $~~

ЦЕНА ПО АКЦИИ

72 064 $

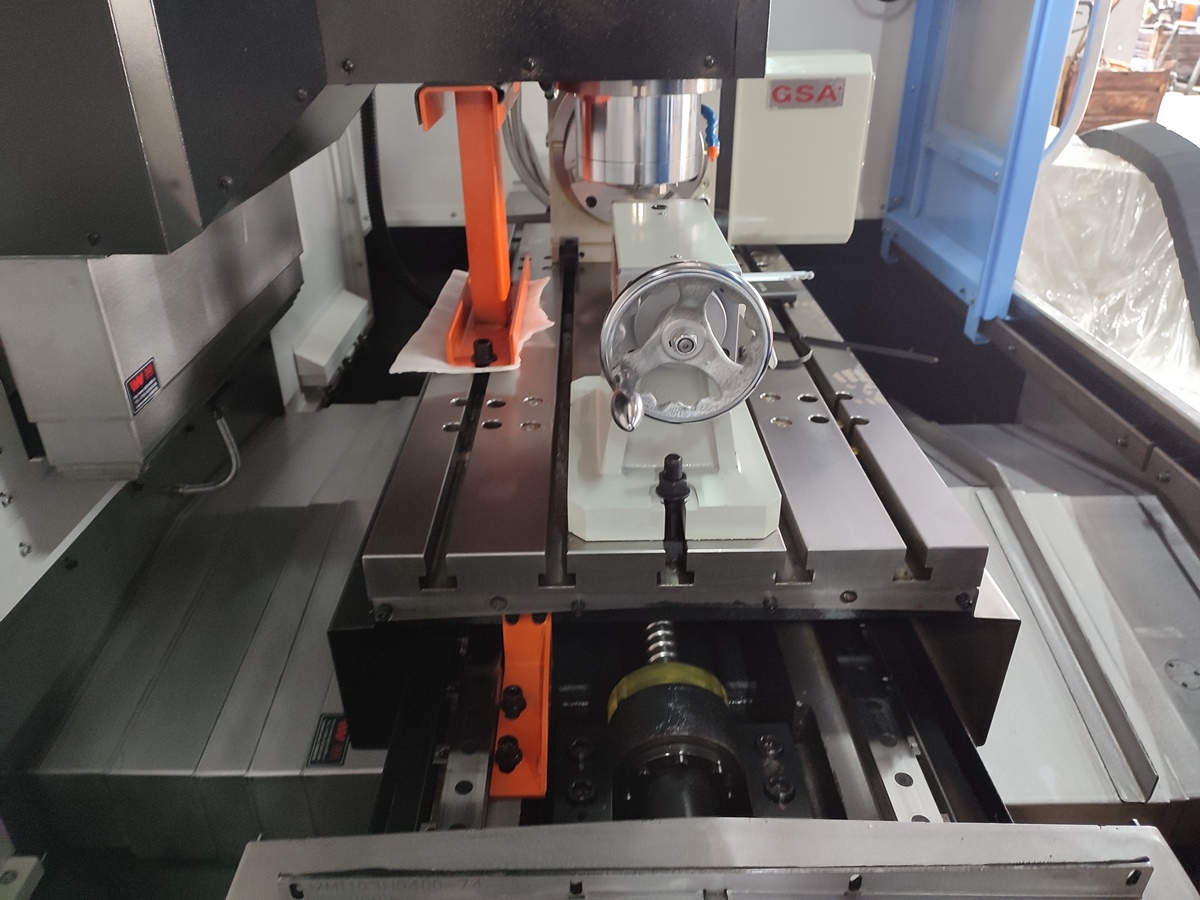

Установка 4-ой оси

есть

Конус шпинделя

ВТ40

Частота вращения шпинделя, об/мин

8000

Расстояние от центра шпинделя до колонны, мм

590

Расстояние от торца шпинделя до поверхности рабочего стола, мм

150 - 710

Мощность двигателя шпинделя, кВт

11 / 15

Крутящий момент, Нм

65,6 / 119

Тип привода шпинделя

Ремень

Мощность серво-двигателей по осям X / Y / Z, кВт

1,8 / 3 / 3

Мощность помпы СОЖ, кВт

0,24

Внутренний диаметр шпинделя, мм

110

Внешний диаметр шпинделя, мм

150

Система ЧПУ

Fanuc / Siemens

Модель

Fanuc 0i-MF(5) Plus

Размер стола, мм

1100 x 520

T-образные пазы, мм

5 x 18 x 100

Макс. нагрузка на стол, кг

750

Перемещение по оси X, мм

1000

Перемещение по оси Y, мм

520

Перемещение по оси Z, мм

560

Тип направляющих X / Y / Z

Качения

Быстрые перемещения X / Y / Z, м/мин

30 / 30 / 24

Скорость подачи X / Y / Z, мм/мин

10 000

Емкость магазина инструмента

Макс. вес инструмента, кг

Макс. длина инструмента, мм

300

Макс. диаметр инструмента (при полной загрузке ячеек), мм

Время смены инструмента, с

1,8

Точность позиционирования по осям X / Y / Z, мм

± 0,004

Повторяемость X / Y / Z, мм

± 0,0025

Объем бака СОЖ, л

300

Давление воздуха, Бар

6 - 8

Диаметр ШВП, мм

40 / 40 / 40

Ширина направляющих по осям X / Y / Z, мм

35 / 45 / 45

Макс. диаметр инструмента (без инструмента в соседних позициях), мм

160

Потребление электроэнергии, кВA

Длина, мм

4200

Ширина, мм

2300

Высота, мм

3000

Вес, кг

7000

Стандартный лизинг
Сезонный лизинг
Оплата после поставки
Отсрочка 3 мес
Рассрочка
Аванс 0%
Льготный лизинг

Рассчитайте свой платеж

Стоимость оборудования

Первоначальный взнос

Срок лизинга

мес

Наше предложение

Ежемесячный платеж:

0 $

Переплата:

1 000 $ / за 60 мес

Хотите выгодное предложение?

Оставьте заявку и мы подберем удобный тариф

Стоимость предмета лизинга и приведенные расчеты через калькулятор являются предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру в вашем регионе.

Станок используем на производстве регулярно. На станок не жалуемся, довольны. Делаем различные детали из металла.

Перед покупкой подробно проконсультировался со специалистами КАМИ так, как не сильно компетентен в технических вопросах. Данный станок нам посоветовали, и мы его купили.

При покупке станка обращали внимание на критерии: длина стола, скорость шпинделя и, чтобы было программное обеспечение ЧПУ Fanuc.

21 февраля 2024

На станке работаем без поломок, оборудование надежное, работаем в 2 смены по 8 часов.

Были небольшие неполадки, которые мастер сервисной службы КАМИ оперативно устранил. Довольны системой Fanuc.

6 сентября 2024

Обрабатывающий центр, как и все остальные станки, приобретенные в КАМИ, работают 24 на 7 практически. Оборудование хорошее, нас устраивает, данный станок работает без единого сбоя.

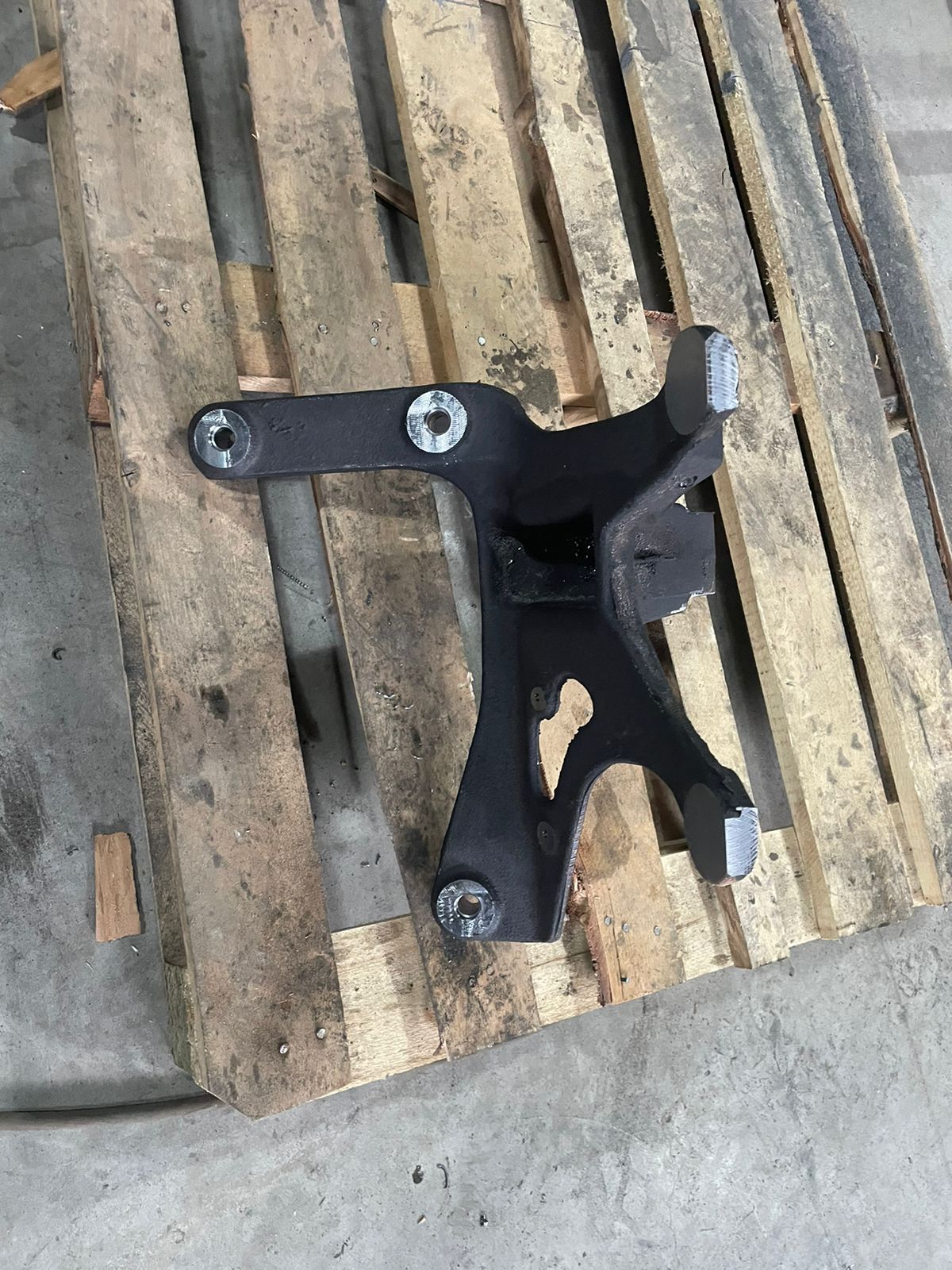

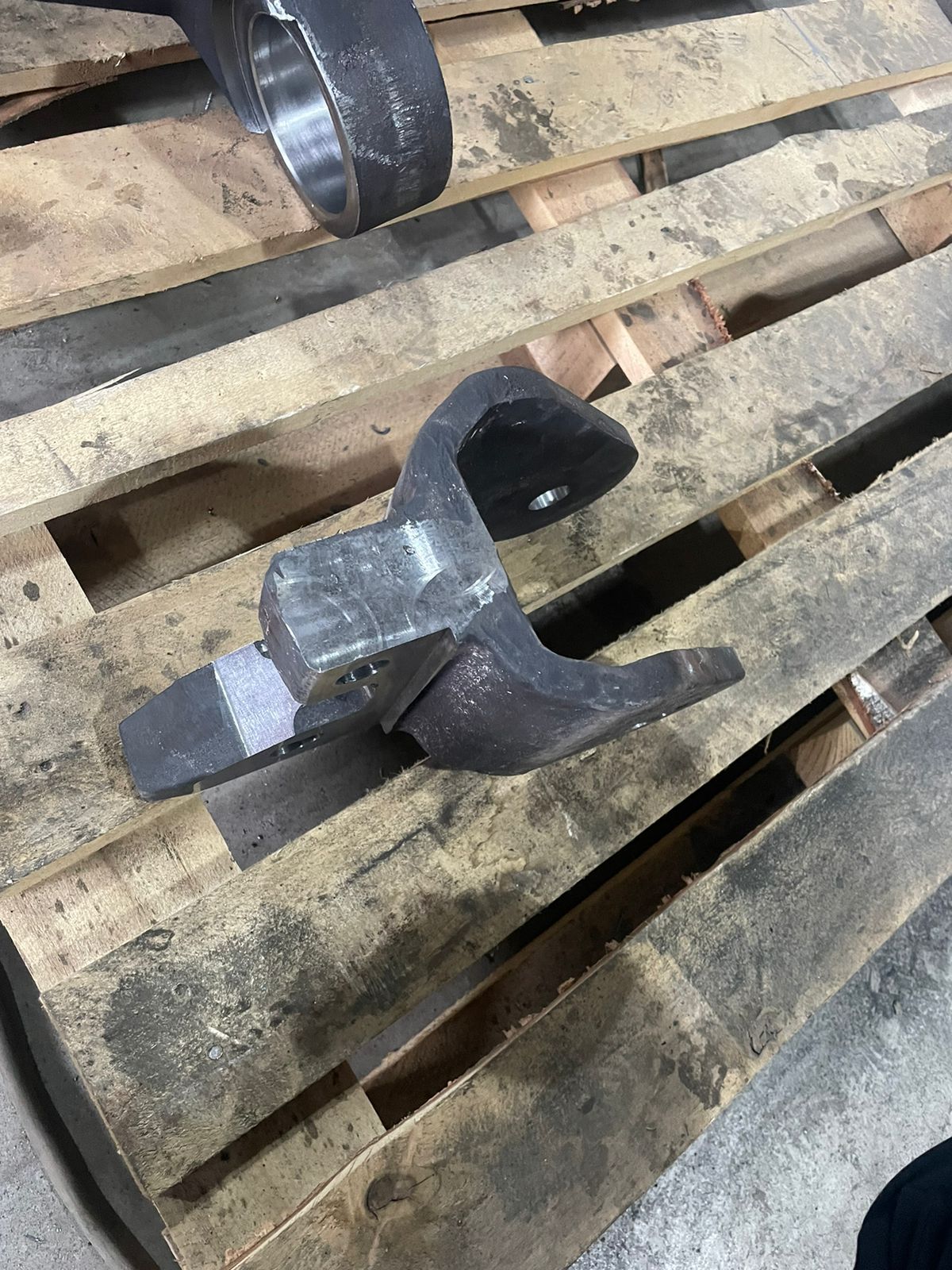

Обрабатываем на станке в 90% случаев нержавейку 12х18н12т и иногда жаропрочную углеродистую сталь 40Х13, 5Х18, 9ХС. Изготавливает оборудование и запчасти, для мясокомбинатов, для пищевой промышленности.

24 марта 2024

Станок работает бесперебойно, отличается высокой производительностью и способностью обрабатывать детали высокой сложности.

Конструкция у станка жесткая, цельнолитная. Качественное оборудование, нас всё устраивает.

14 февраля 2024

Станок предназначен для обработки деталей требующих высокой точности. Наши ожидания полностью оправдались.

Точность и производительность у станка отличные. Можно проводить несколько операций, выбор достаточно широкий. Собран качественно. Все на своих местах. Работаем без простоев.

6 сентября 2024

Стандартное оборудование. Брали за соотношение нескольких категорий цена, качество, функциональность и высокая производительность.

Станок полностью оправдал наши ожидания. Без серьезных нареканий.

6 сентября 2024

Оборудование приобретали для изготовления деталей, требующих высокой точности, с чем станок и справляется. Также есть возможность выполнять за один проход несколько операций, таких как фрезерование, сверление, нарезание резьбы и прочие.

В целом хороший станок за свою стоимость.

26 августа 2024

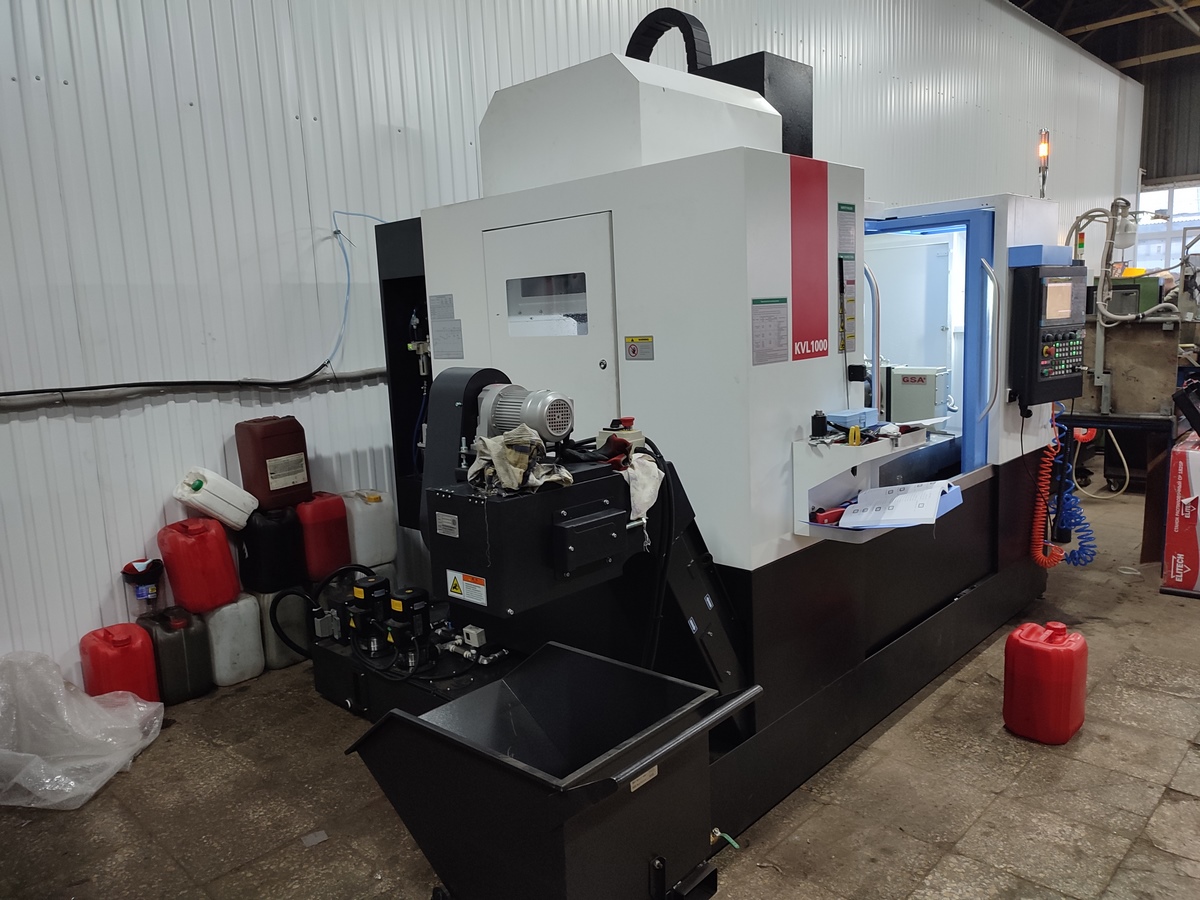

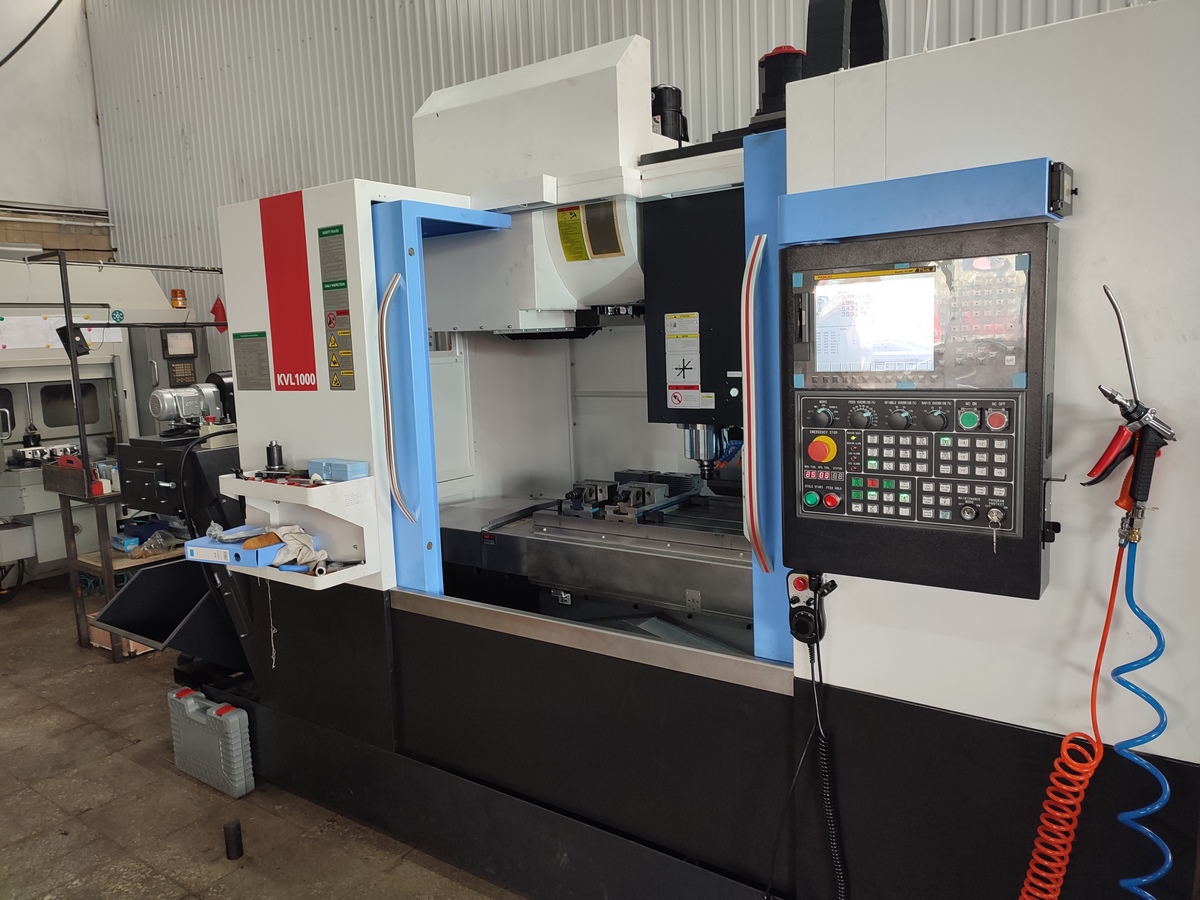

Мы приобрели вертикальный обрабатывающий центр KVL1000 с 4 осями для нашего производства в декабре 2022 года.

С самого начала использования этот станок показал себя с самой лучшей стороны и продолжает впечатлять нас своей надежностью и производительностью.

Наше предприятие занимается металлообработкой, и ежедневно мы обрабатываем нержавеющую сталь. Станок справляется с этой задачей на отлично. За весь период эксплуатации у нас возникло несколько небольших нюансов, но мы смогли решить их быстро и самостоятельно благодаря доступной документации и качественной технической поддержке.

1 июля 2024

В КАМИ приобрели два подобных станка. В качестве оборудования уверены. Скорость станка, его функционал полностью устраивают. Также на станке очень хорошего качества инструменты.

24 марта 2024

Многоцелевой обрабатывающий центр, предназначен для обработки деталей, требующих высокой точности, имеющих сложную форму. На производстве успешно работает, справляется со своими задачами. Иногда возникают неисправности, которые решают специалисты КАМИ.

22 марта 2024

Хороший центр. Отличная точность обработки деталей. У нас производство сложных деталей и станок с поставленной задачей в обработке справляется на отлично. За одну установку можно проводить несколько операций обработки. Есть небольшой минус, приводной ремень от завода быстро вышел из строя. Заменили на новый, работает дольше. В остальном нет нареканий к оборудованию.

22 марта 2024

Приобрели обрабатывающий центр под определенные задачи нашего производства. За все время работы показывает себя только с хорошей стороны. Качеством очень довольны. Станок обладает высокими характеристиками точности позиционирования шпинделя и повторяемости изготавливаемых изделий, что позволяет производить детали с минимальным процентом брака.

22 марта 2024

Данный танок проводит много операций с деталями. Хорошая точность обработки станка радует. Так же достаточно быстро отрабатывает требуемые объемы. С нашими ожиданиями станок полностью совпал.

20 февраля 2024

Станок в работе полностью устраивает, на производстве стоит уже 1,5 года. На ежедневной основе в 1 смену обрабатываем на нем металл АМГ. Инструмент меняется быстро, станок устойчив, жесток.

20 февраля 2024

Надежна конструкция станка, прочная станина, крепкие запчасти. Оборудование отлично выдерживает нагрузку и хорошо справляется с вибрацией. От сотрудников предприятия нареканий не поступало.

20 февраля 2024

Ранее пользовались японскими станками. Сейчас приобрели несколько китайцев в Ками, они напорядок дешевле. Но при этом цена-качество данной модели нас порадовали. Быстро и точно выполняет все поставленные задачи.

20 февраля 2024

Оборудование используем для обработки деталей высокой точности. Хорошая производительность оборудования. При возникновении неисправностей обращаемся в гарантийную службу КАМИ для их устранения. Цена и качество станка соответствуют.

20 февраля 2024

Станок отлично подошел нашему производству. На нем производим различные металлические детали. У данного станка прочная станина и жесткая конструкция, удобная смена инструмента. Так же на станке можно делать обработку любой сложности, выдерживает любые нагрузки. Рекомендуем.

20 февраля 2024

Наша компания производит нестандартные детали, поэтому мощность и многофункциональность станка, заявленные в технических характеристиках полностью оправдали наши ожидания в работе. Работаем на станке в две смены уже более полугода.

20 февраля 2024

Станок работает на постоянной основе в две смены. Обрабатываем на данном станке нержавеющую сталь. Изготавливаем на станке клапанные блоки. При выборе станка обратили внимание на оптимальное соотношение цены и качества, а так же на рекомендации менеджера.

19 февраля 2024
