Универсальный круглошлифовальный станок UNIVEQ UGU 2050H

Универсальный круглошлифовальный станок UNIVEQ UGU 2050H

Код товара: МС 344158

Китай

Другие модели:

< UGU 2075H

Диаметр наружного шлифования

8 - 200 мм
Размер шлифовального круга (D x d x B)

400 х 203 х 50 мм
Вес

2020 кг
Наличие ЧПУ

нет

Преимущества

Шпиндель 10 000 об/мин
Ручной, полуавтоматический и автоматический режим управления
Чугунная литая станина массой от 3 тонн
Поворотный стол

Назначение

Станки данной серии предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также шлифования торцевых поверхностей. Процесс шлифования осуществляется как в центрах, так и в зажимных патронах.

Варианты управления:

Станки серии H управляются вручную;
Станки серии HA могут работать в полуавтоматическом режиме на врезном или продольном шлифовании;
Для станков серии HA функции шлифования и последовательность действий контролируется через программируемый логический контроллер (PLC).

Точность обработки соответствует европейским стандартам для круглошлифовальных станков.

Область применения

Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения.

Помимо этого, станок найдет широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.).

Инструментальное производство

Аэрокосмическая промышленность

Схема обработки

Ось Z – автоматическое при помощи гидравлического привода.
Горизонтальное продольное перемещение / ход рабочего стола c передней и задней бабкой.
Ось X – автоматическое при помощи гидравлического привода.
Точное перемещение по оси X при помощи маховика и передачи винт-гайка. Горизонтальное поперечное перемещение суппорта шлифовального узла.

Конструктивные особенности

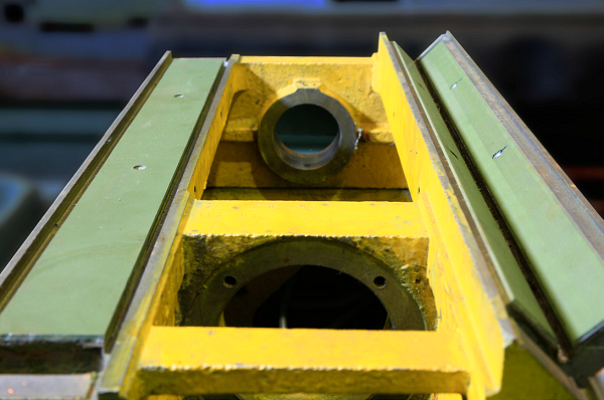

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.

Благодаря высокой массе станка не требуется специальный фундамент для его установки.

Масса станка в зависимости от модели от 3 тонн.

Перемещаются по направляющим за счет масляной «подушки», предотвращающей контакт металла с металлом.

Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи.

Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей.

При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали.

Имеет несколько частот вращения и регулируется посредством перекидывания ремня. Опционально станок можно оснастить инвертером для возможности плавной регулировки частоты вращения бабки.

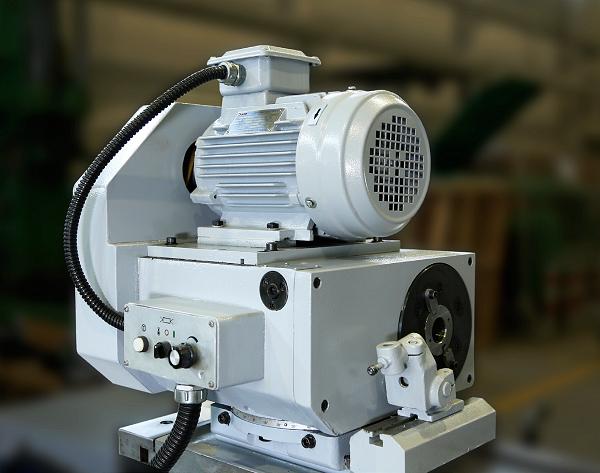

Шпиндель бабки установлен на высокоточных подшипниках. Бабка имеет возможность поворота на угол до 90° против часовой стрелки и до 30° по часовой стрелке. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи внутрь бабки.

Отвечает как за продольное, так и за поперечное перемещение узлов станка, что делает работу на станке более удобной и безопасной.

Центральная рукоятка на передней панели станка

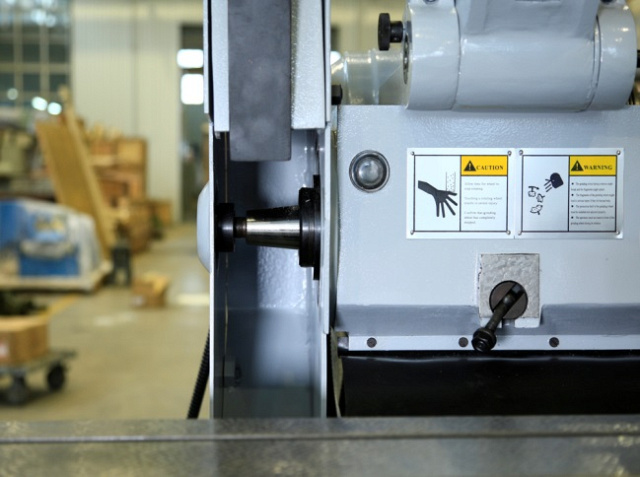

Установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением.

За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.

При производстве шпинделя используется хром-молибденовый сплав марки 30CrMOALA, упрочненный до твердости HRC60.

Комплектация

Стандартная

Приспособление для правки шлифовальных кругов

Регулировочные блоки для выставления станка по уровню

Удлинители оправок для внутреннего шлифования

Ролики для шпинделя внутреннего шлифования

Шлифовальные круги для внутреннего шлифования

Ремень плоский для привода шпинделя внутреннего шлифования

Сопло для подачи СОЖ при внутреннем шлифовании

Щиток для защиты от разбрызгивания СОЖ при внутреннем шлифовании

Дополнительная

Алмазный карандаш для правки шлифовальных кругов

Магнитная система фильтрации охлаждающей жидкости

Устройство цифровой индикации (УЦИ) для оси X

Инвертор для плавной регулировки частоты вращения передней бабки

Гидравлическое приспособление для правки шлифовального круга

Схема установки станка

Модель станка

UGU 2050H

1300

300

2550

3110

UGU 2075H

1520

425

2965

3800

Параметры точности

Параметр

Эскиз

Условия обработки

Наименование

СИ

РМЦ 500 и 750 мм

Точность шлифования заготовки зажатой в центрах

l = 315 мм
d = 32 мм

Круглость

мм

0,0015

Точность шлифования заготовки зажатой в центрах

l = 315 мм
d = 32 мм

Постоянство диаметра в продольном сечении

мм

0,005

Точность шлифования заготовки зажатой в центрах

l = 315 мм
d = 32 мм

Шероховатость

μм

ra ≤ 0,32

Точность шлифования короткой заготовки зажатой в патроне

l = 40 мм
d = 80 мм

Круглость

мм

0,0025

Точность шлифования короткой заготовки зажатой в патроне

l = 40 мм
d = 80 мм

Шероховатость

μм

ra ≤ 0,32

Точность шлифования заготовки зажатой в патроне при внутреннем шлифовании

Круглость

мм

0,0025

Точность шлифования заготовки зажатой в патроне при внутреннем шлифовании

Постоянство диаметра в продольном сечении

мм

0,01

Точность шлифования заготовки зажатой в патроне при внутреннем шлифовании

Шероховатость

μм

ra ≤ 0,63

Модель

UGU 2050H

МС 344158

ЦЕНА

40 078 $

Расстояние между центрами, мм

520

Диаметр наружного шлифования, мм

8 - 200

Макс. масса заготовки в центрах, кг

Тип шлифования

Круглое наружное и внутреннее шлифование

Высота центров, мм

135

Скорость подачи стола, м/мин

0,1 - 4 (гидравлика)

Конус передней / задней бабки

Морзе 4

Перемещение пиноли задней бабки, мм

Мощность электродвигателя шлифовального круга, кВт

Размер шлифовального круга (D x d x B), мм

400 х 203 х 50

Мин. диаметр шлифовального круга, мм

280

Наличие ЧПУ

нет

Вес, кг

2020
