Шеф-монтаж:
индивидуально
Гарантия:
12 месяцев
Тип 5-ти осевой обработки: поворотный стол + наклонная голова
Размер рабочего стола:
1900 x 750 - 4680 х 750 мм
Мощность: 22 кВт
Вес: 11 500 - 17 500 кг
Преимущества

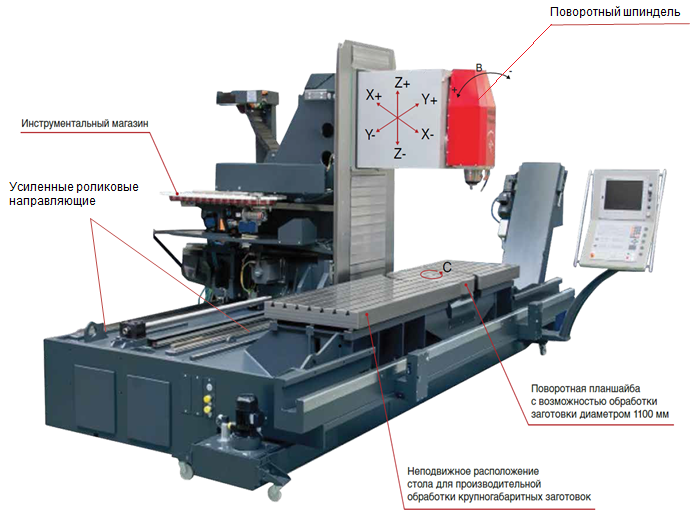

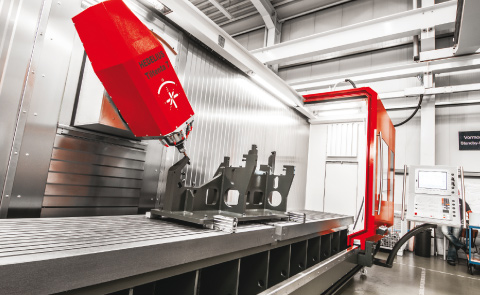

- Уникальная конструкция с наклоняющимся шпинделем и поворотным столом обеспечивают одновременную 5-ти осевую обработку

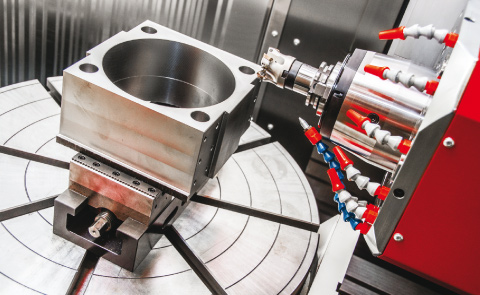

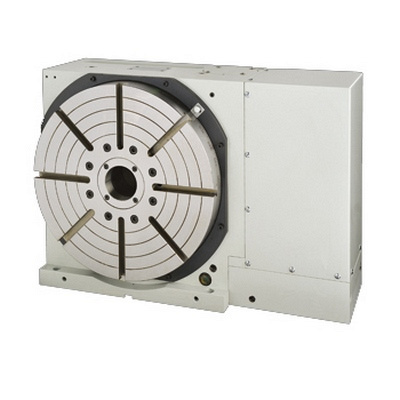

- Фиксированный рабочий стол для постоянной высокоскоростной обработки с встроенной планшайбой диаметром 630 или 750 мм

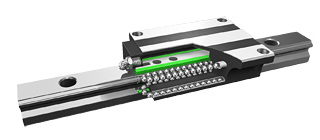

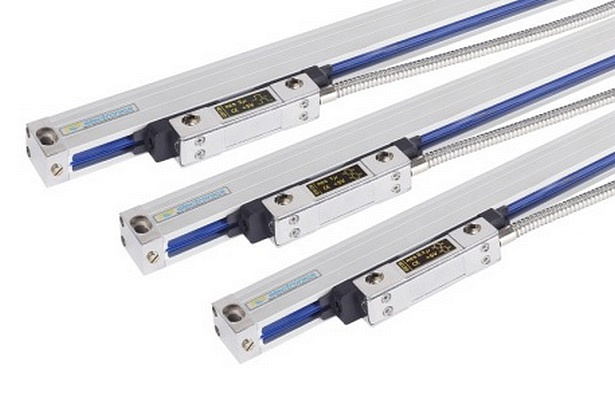

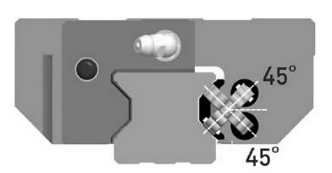

- Комплектующие ведущих мировых производителей: Kessler, Schneeberger, Siemens, Heidenhain, Brinkmann Pumps
- Малое время «от стружки до стружки» 5 секунд

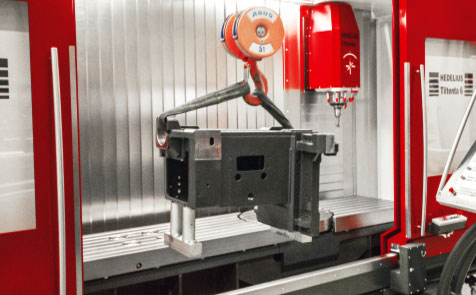

- Наличие большого пространства для размещения заготовки, простота загрузки деталей кран-балкой
О товаре
Характеристики
Модель
T6 Single
T6 - 2300
T7 - 2600
T7 - 3200
T7 - 4200
Размер плоского стола, мм
1500 x 600
2700 x 600
3680 x 750
3680 x 750
4680 x 750
Кол-во инструментальных позиций в магазине, шт.
26
26
33
33
33
Частота вращения, об/мин
12 000
12 000
12 000
12 000
12 000
Мощность шпинделя (S1 / S6 - 40%), кВт
22
22
22
22
22
Система ЧПУ
Heidenhain / Siemens
Heidenhain / Siemens
Heidenhain / Siemens
Heidenhain / Siemens
Heidenhain / Siemens
Размер стола, мм
1500 x 600
2700 x 600
3080 x 750
3680 х 750
4680 х 750
Тип 5-ти осевой обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Перемещения по оси X, мм
1350
2300
2600
3200 / 2630
4200
Перемещения по оси Y, мм
600
600
750
750
750
Перемещения по оси Z, мм
695 / 800
695 / 800
695 / 800
695 / 800
695 / 800
Макс. нагрузка на стол, кг
1200
2000
2500
3500
3500
T-пазы (Ширина x Дистанция x Кол-во), мм
14 x 80 x 7
14 x 80 x 7
18 x 100 x 7
18 x 100 x 7
18 x 100 x 7
Диаметр планшайбы, мм
630
630
750
750
750
Максимальная нагрузка на планшайбу, кг
600 / 900 (опция)
600 / 900 (опция)
800 / 1200 (опция)
800 / 1200 (опция)
800 / 1200 (опция)
Макс. частота вращения стола, об/мин
11 / 16,6 (опция)
11 / 16,6 (опция)
8
8
8
Крутящий момент поворотного стола, Нм
1200
1200
2800
2800
2800
Погрешность поворота рабочего стола, с
5
5
5
5
5
Макс. обрабатываемый диаметр заготовки на поворотном столе, мм
950
950
1100
1100
1100
Конус
SK40 DIN 69871
SK40 DIN 69871
SK40 DIN 69871
SK40 DIN 69871
SK40 DIN 69871
Усилие тяги, Hм
117
117
117
117
117
Главный двигатель, кВт
22
22
22
22
22
Поворотный фрезерный шпиндель макс. наклон, °
± 98
± 98
± 98
± 98
± 98
Быстрые перемещения по оси X, м/мин
40
40
40
40
40
Быстрые перемещения по оси Y, м/мин
40
40
40
40
40
Быстрые перемещения по оси Z, м/мин
40
40
40
40
40
Скорость подачи (X / Y / Z), мм/мин
30 000
30 000
30 000
30 000
30 000
Мощность приводов (X / Y / Z Н), кВт
7600
7600
9000
9000
9000
Точность (VDI/DGQ 3441) X, Y, Z, мм
0,008 / 1000
0,008 / 1000
0,008 / 1000
0,008 / 1000
0,008 / 1000
Вес, кг
11 500
13 500
14 500
15 500
17 500
