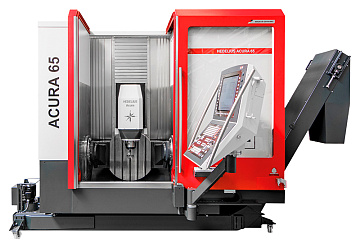

Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 440 - 650 мм
Мощность: 22 - 35 кВт
Вес: 7250 кг
Преимущества

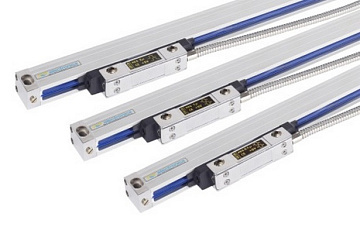

- Уникальная конструкция: подвижная колонна, с постоянной величиной свеса по оси Y, в любой точке зоны резания – гарантированная точность

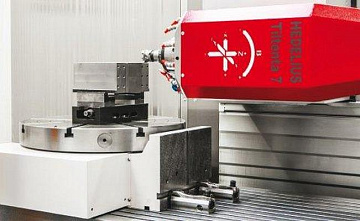

- Классический наклонно-поворотный стол «люлька» с 2-мя опорами и прямыми приводами
- Точность, мощность фрезерования в компактном корпусе
- Рабочие части станка полностью изолированы от воздействия СОЖ, стружки, тепла в зоне резания
- Самые передовые решения в области 5-ти осевой обработки, благодаря применению систем ЧПУ последнего поколения Heidenhain TNC 640 или Siemens 840 D SL
О товаре
Модель
Ось X, мм
500
500
500
700
700
700
Ось Y, мм
550 / 365
550 / 365
550 / 365
650 / 465
650 / 465
650 / 465
Ось Z, мм
520
520
520
600
600
600
Тип обработки
Поворотно-наклонный стол
Поворотно-наклонный стол
Поворотно-наклонный стол
Поворотно-наклонный стол
Поворотно-наклонный стол
Поворотно-наклонный стол
Диаметр круглого стола, мм
Ø 440
Ø 440
Ø 440
-
-
-
Диаметр стола со скошенными краями, мм
-
-
-
Ø 650 x 540
Ø 650 x 540
Ø 650 x 540
Расстояние до шпинделя, мм
120 / 120
120 / 120
120 / 120
120 / 120
120 / 120
120 / 120
Размеры поворотного стола, мм
Ø 440
T-образные пазы, мм
14 / 5
14 / 5
14 / 5
14 / 5
14 / 5
14 / 5
Расстояние между T-образными пазами, мм
75
75
75
100
100
100
Диапазон поворота, °
+ 30 / - 115
+ 30 / - 115
+ 30 / - 115
+ 30 / - 115
+ 30 / - 115
+ 30 / - 115
Скорость поворота, с
1,2
1,2
1,2
1,2
1,2
1,2
Точность поворота, °
< ± 10
< ± 10
< ± 10
< ± 10
< ± 10
< ± 10
Точность индексации, °
< ± 6
< ± 6
< ± 6
< ± 6
< ± 6
< ± 6
Вес зажимаемой детали (макс.), кг
250
250
250
500
500
500
Мощность шпинделя (S1 / S6 - 40%), кВт
19
22
35
22
29
35
Диапазон скоростей вращения, об/мин
50 - 12 000 / 14 000
50 - 12 000 / 14 000
50 - 18 000
50 - 12 000 / 14 000
50 - 12 000 / 14 000
50 - 18 000
Держатель инструмента
DIN 69871‑A40
DIN 69871‑A40
HSK A63
DIN 69871‑A40
DIN 69871‑A40
HSK A63
Тяговое усилие, кН
8
12
25
8
12
25
Штревельные болты
DIN 69872‑A40
DIN 69872‑A40
-
DIN 69872‑A40
DIN 69872‑A40
-
Выходная мощность (макс.), кВт
19
22
35
22
29
35
Вращающий момент (макс.), Нм
100
117
142
117
183
142
Тип привода
Поворотно-наклонный стол
Диаметр стола, мм
Ø 440
Фрезерование, см3/мин
325
400
450
400
550
450
Сверление, мм
Ø35
Ø40
Ø40
Ø35
Ø40
Ø40
Нарезание резьбы
M 20
M 24
M 24
M 20
M 24
M 24
Бесступенчатое регул. X, м/мин
40
40
40
40
40
40
Бесступенчатое регул. Y, м/мин
40
40
40
40
40
40
Бесступенчатое регул. Z, м/мин
40
40
40
40
40
40
Пакет 3D FORMINGSTAR®
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
Вместимость (стандартная / с резервированием)
65 / 190
65 / 190
65 / 190
65 / 190
65 / 190
65 / 190
Диаметр инструмента (макс.), мм
75 / 100
75 / 100
75
75 / 100
75 / 100
75
Длина инструмента (макс.), мм
330
330
330
330
330
330
Время смены инструмента, сек.
прибл. 9
прибл. 9
прибл. 9
прибл. 9
прибл. 9
прибл. 9
Точность позиционирования, мм
Tp=0,008
Tp=0,008
Tp=0,008
Tp=0,008
Tp=0,008
Tp=0,008
Система ЧПУ
Heidenhain / Siemens
Heidenhain / Siemens
Heidenhain / Siemens
Heidenhain / Siemens
Heidenhain / Siemens
Heidenhain / Siemens
Тип 5-ти осевой обработки
Поворотно-наклонный стол
Поворотно-наклонный стол
Поворотно-наклонный стол
Поворотно-наклонный стол
Длина, мм
3989
3989
3989
3989
3989
3989
Ширина, мм
3775
3775
3775
3775
3775
3775
Высота, мм
2515
2515
2515
2515
2515
2515
Вес, кг
7250
7250
7250
7250
7250
7250
