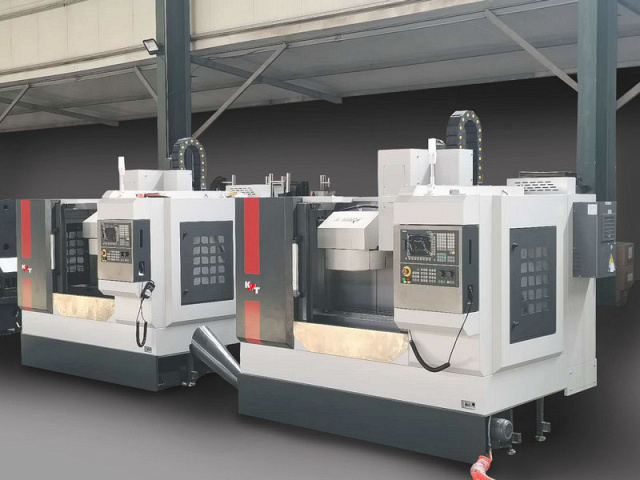

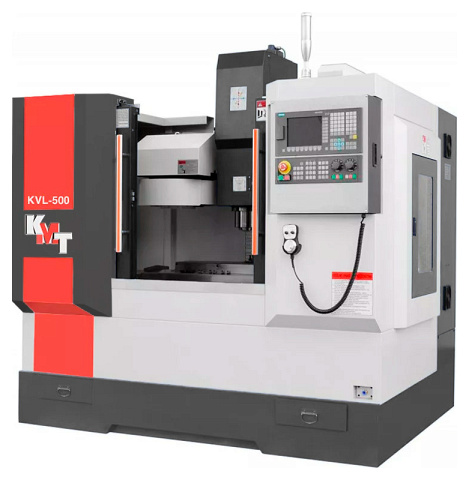

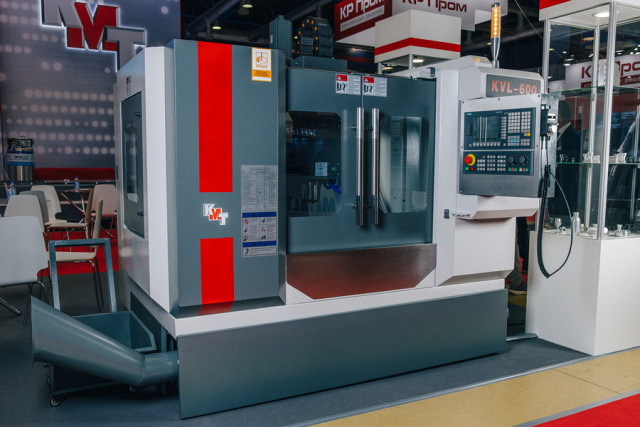

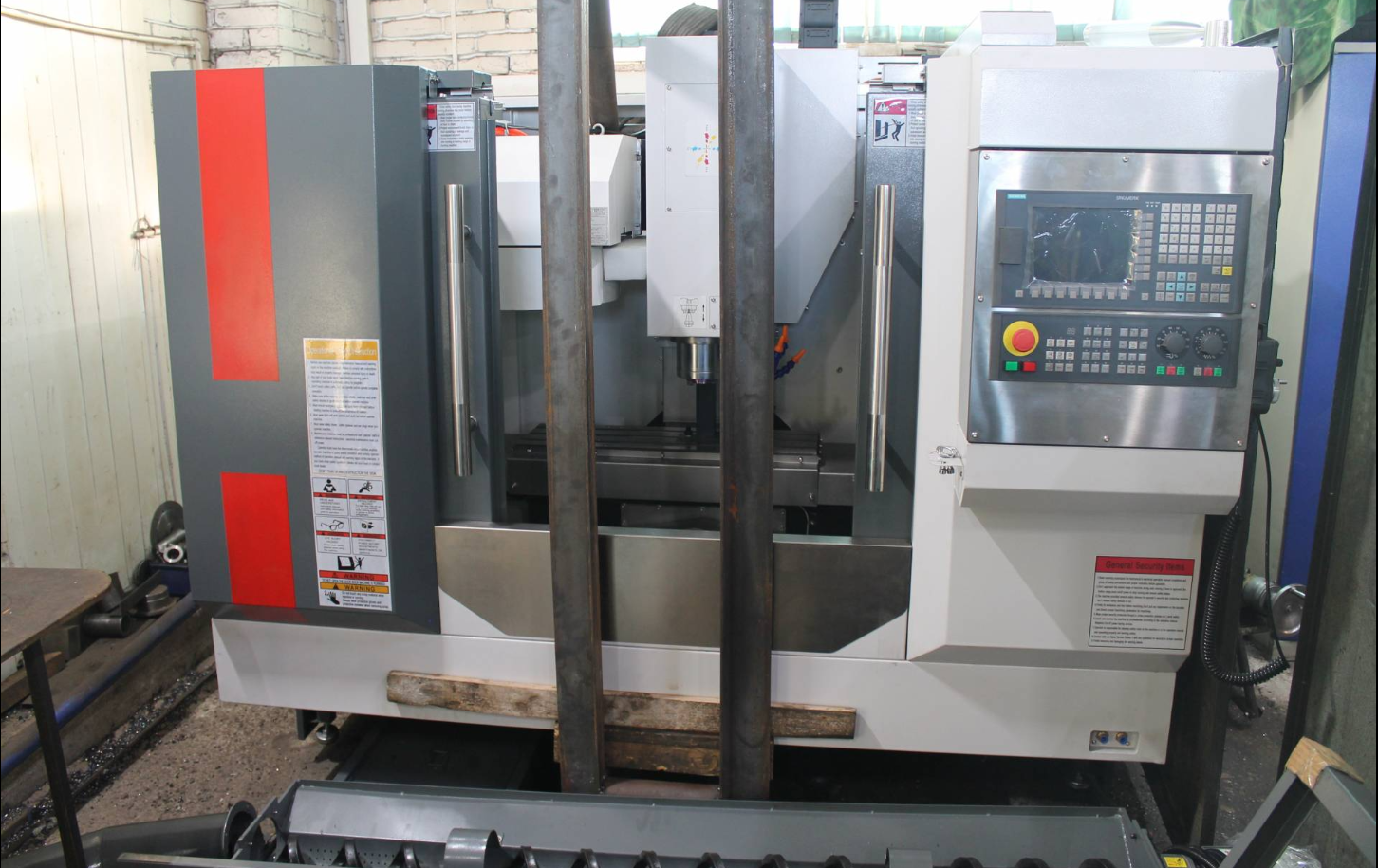

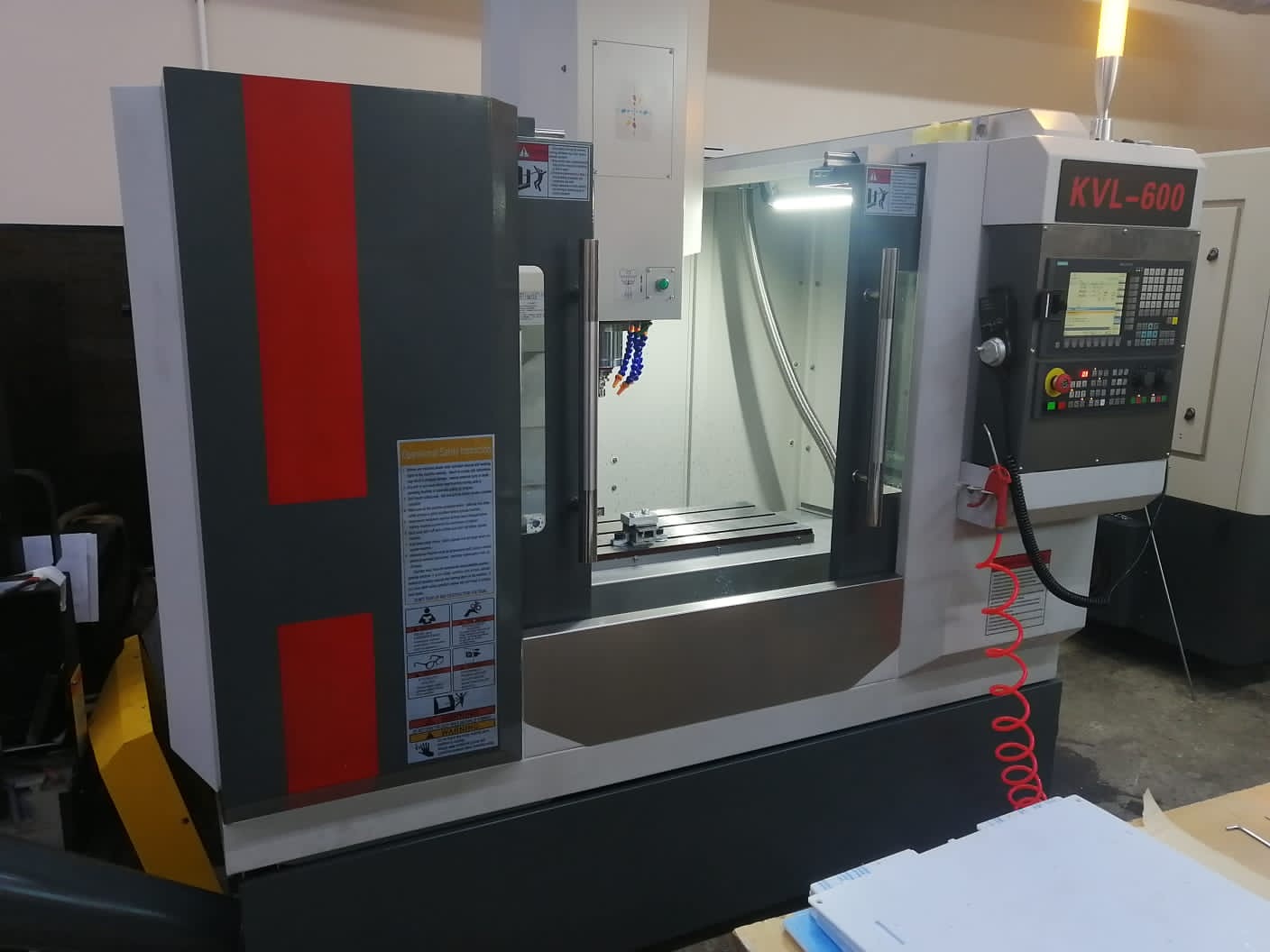

Вертикальные обрабатывающие центры KMT KVL-Q 500 и KVL-Q 600

Код(ы) товара: МТ 348714, МТ 361728
Поделиться
  • По программе лизинга от партнеров КАМИ
    Узнать больше
От 33 299 $
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
KMT
Китай
Модели серии:
KVL-Q 500 KVL-Q 600

Тип направляющих: качения (роликовые)

Размер рабочего стола:

800 x 260; 800 x 320 мм

Мощность: 5,5 / 7,5 кВт

Вес: 2400 кг

Преимущества
  • Цельнолитая чугунная станина
  • Шпиндель 8000 об/мин
  • Точность ± 0,020
  • Повторяемость ± 0,010
Назначение

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 - это компактные, современные обрабатывающие центры с ЧПУ для единичного и среднесерийного производства. Предназначены для высокопроизводительной и точной обработки * заготовок из стали, чугуна, цветных металлов.

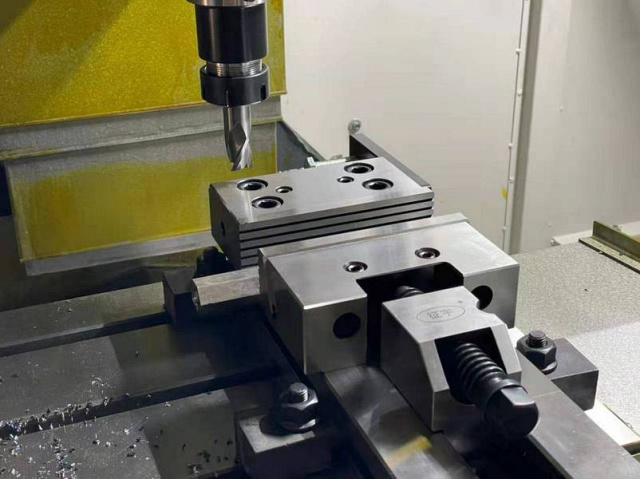

Обрабатывающие центры KMT KVL предназначены для операций:

  • фрезерование;
  • сверление;
  • зенкерование;
  • растачивание;
  • нарезание резьбы;
  • обработка двухмерных и трехмерных изогнутых поверхностей;

Система ЧПУ Siemens 808D идеально подходит для обработки деталей имеющих сложную форму, например, пресс-формы.
Область применения

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Авиационная промышленность

Автомобильная промышленность

Машиностроение

Приборостроение

Изготовление пресс-форм и штампов высокого качества

Конструктивные особенности

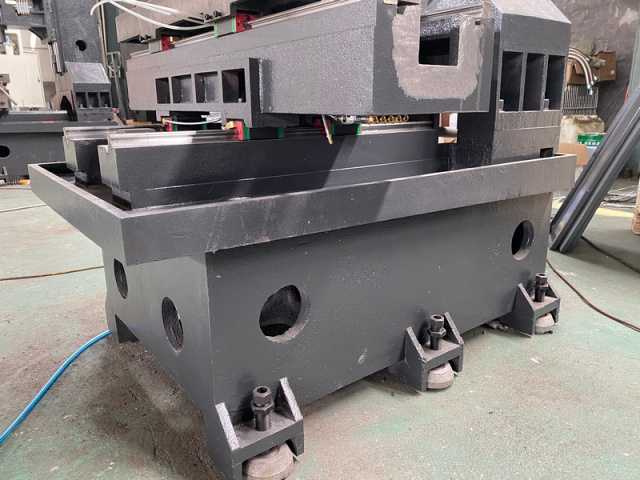

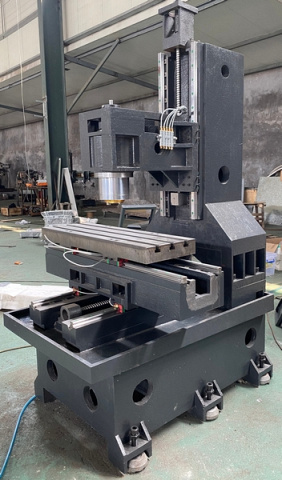

Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.

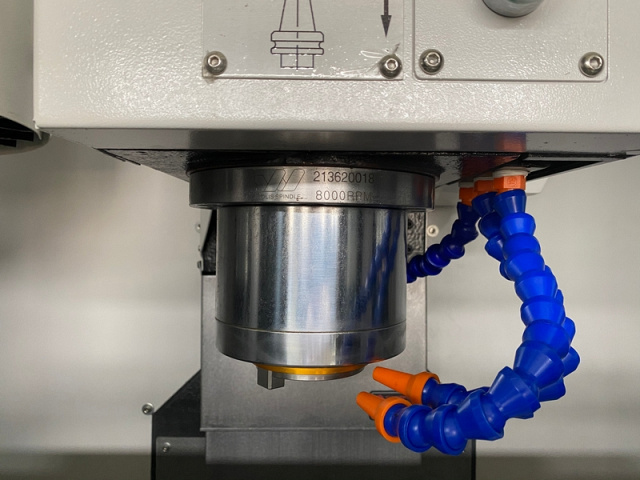

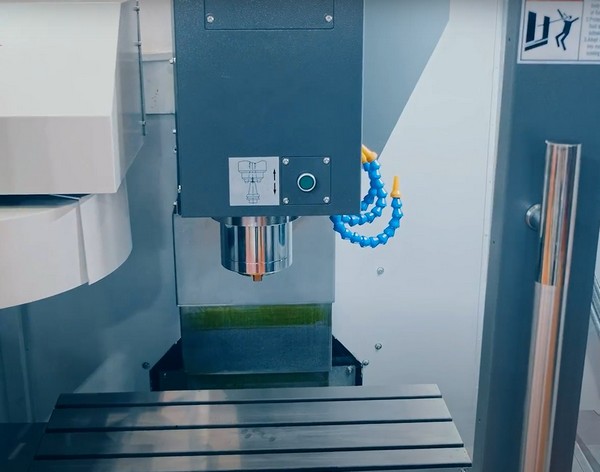

Шпиндель производства компании VOLIS (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 35 / 47,8 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

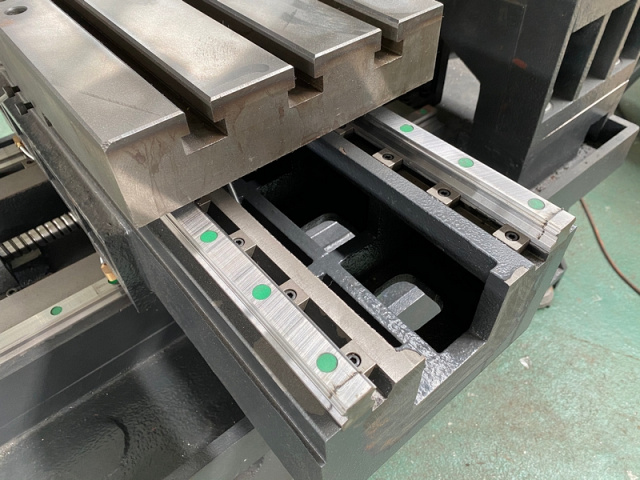

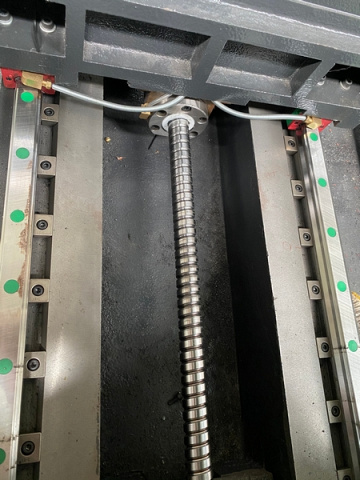

На станке установлены линейные направляющие качения по осям X / Y / Z производства HIWIN или PMI (Тайвань), обеспечивающие высокую скорость и точность позиционирования.

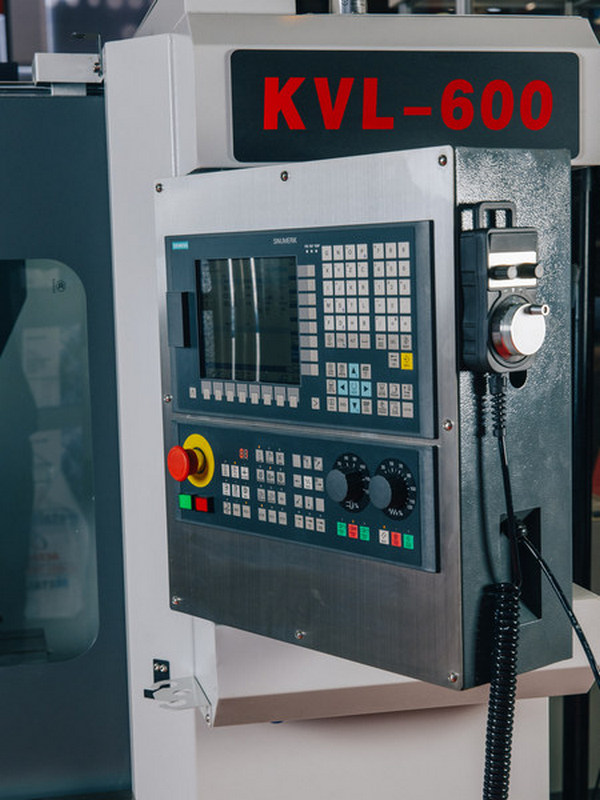

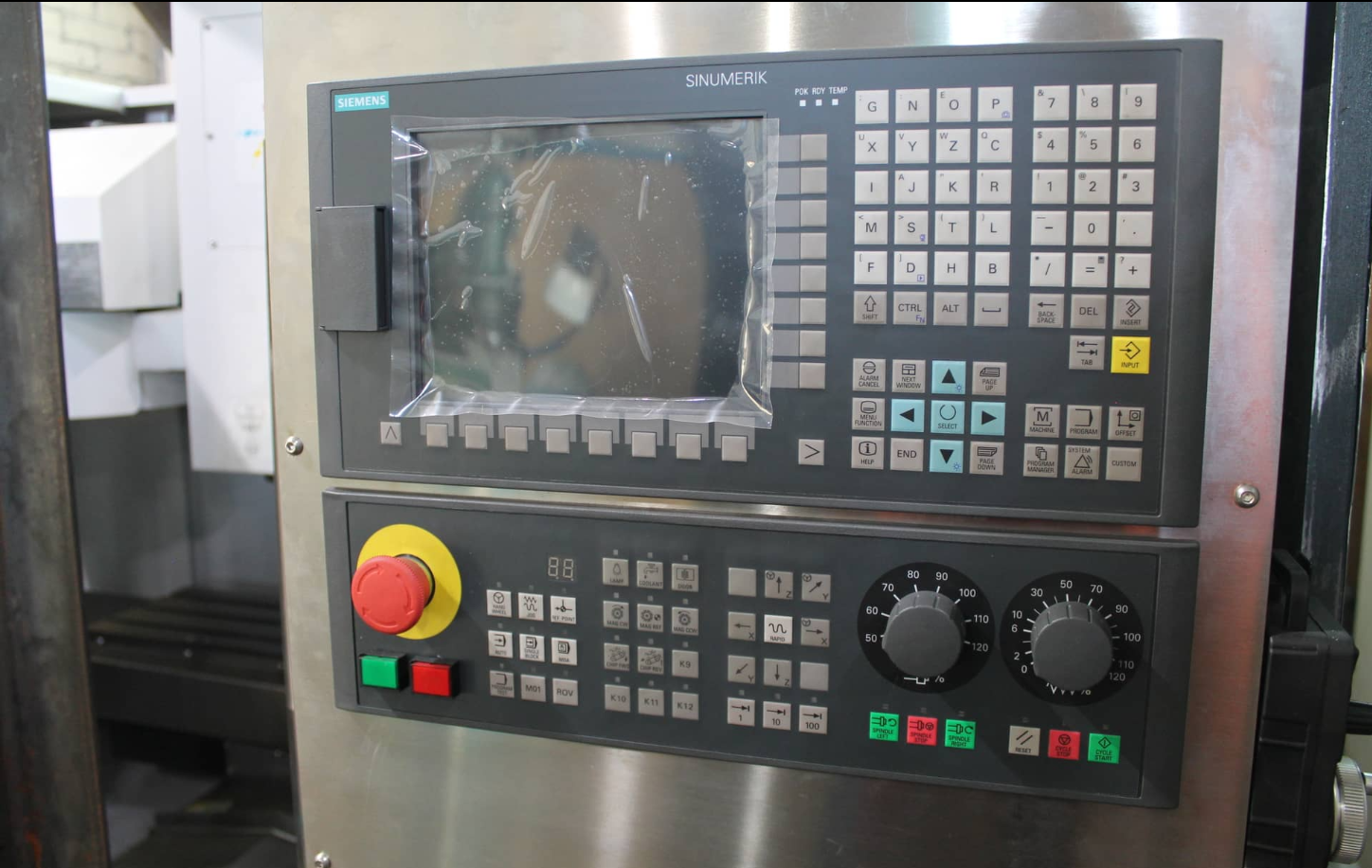

Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens. Особенности системы ЧПУ Siemens Sinumerik 808D:

  • Изысканная и надежная система ЧПУ;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
  • Функция передачи данных, пульт перемещений MPG;
  • Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
  • Компактность и функциональность 3-х осевой обработки;
  • Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
  • Интерфейс на русском языке;

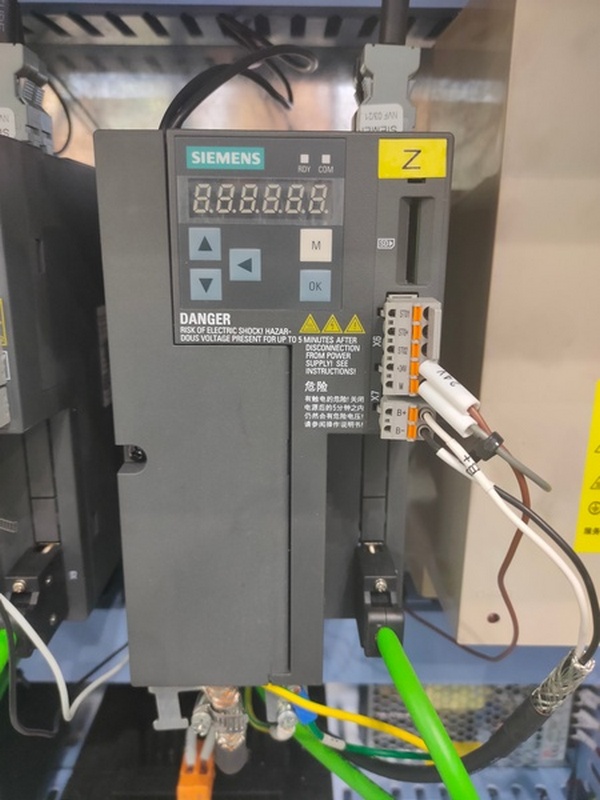

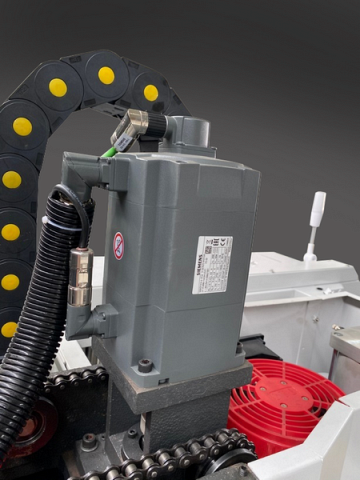

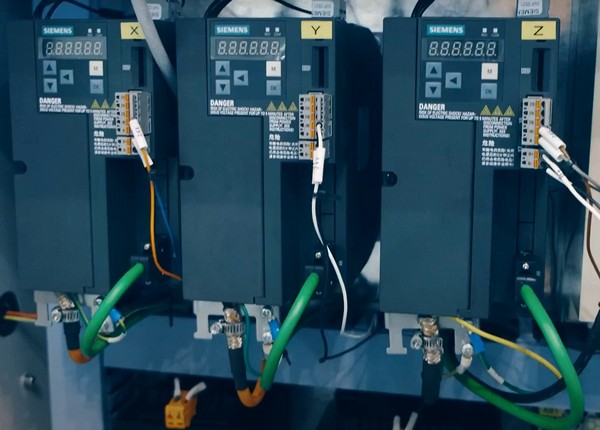

На станке установлены оригинальные приводы подач от производителя Siemens, что обеспечивает высокую надежность и плавность перемещений.

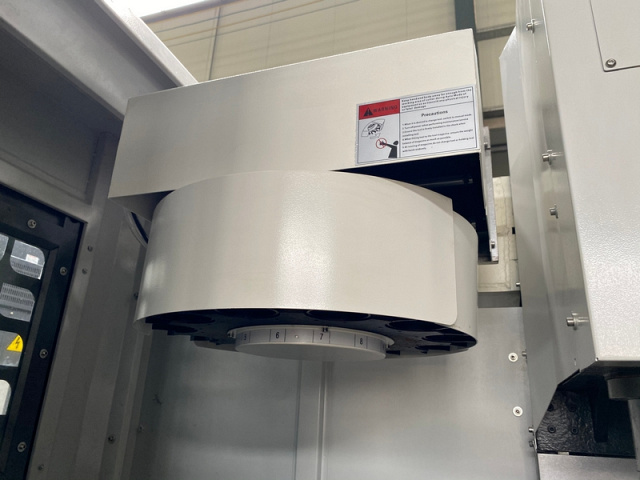

Обрабатывающие центры KVL-Q 500 / 600 оснащены 12 и 16 (соответственно) позиционной системой смены инструмента – тип «зонтик». Время смены инструмента – 8 секунд.

На станке установлена система подачи СОЖ с баком емкостью 80 литров.

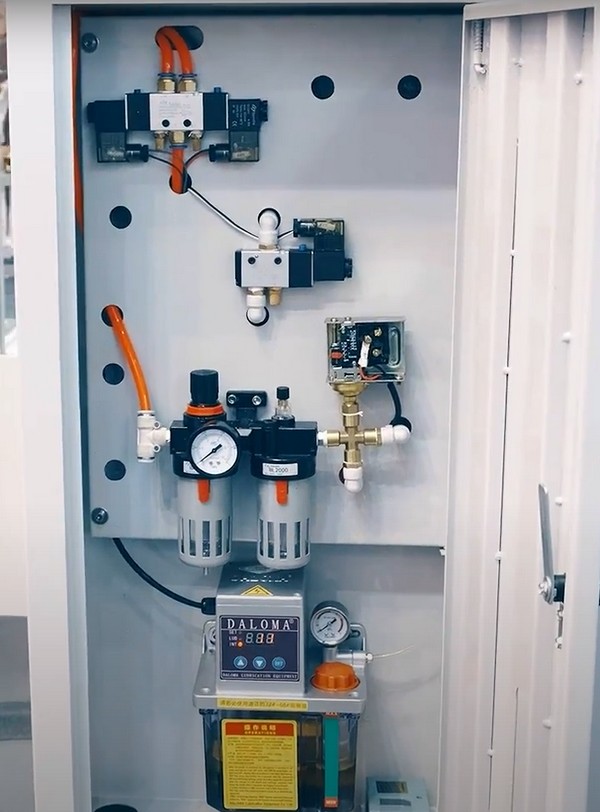

Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С шнековым конвейером поставляется корзина для сбора стружки.

Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

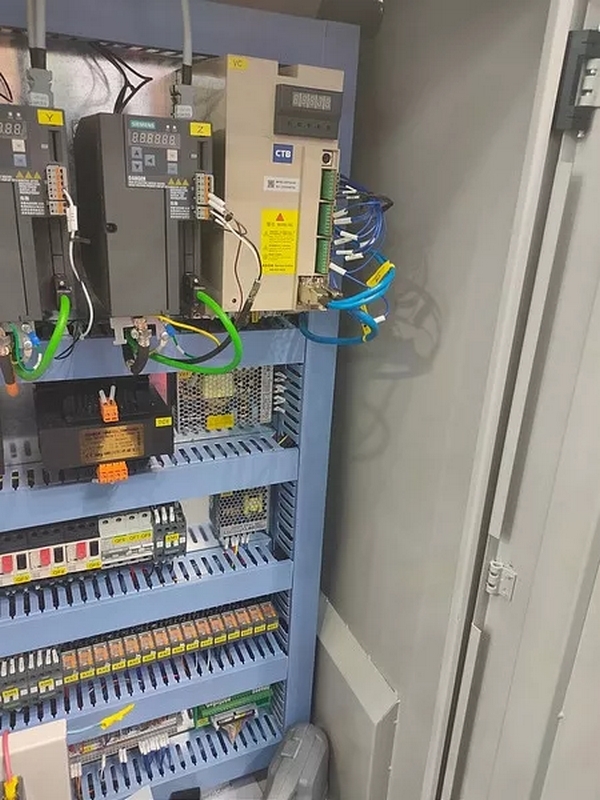

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Siemens, Omron и Schneider.

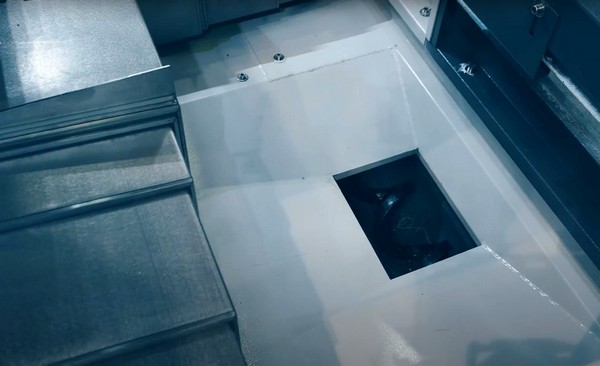

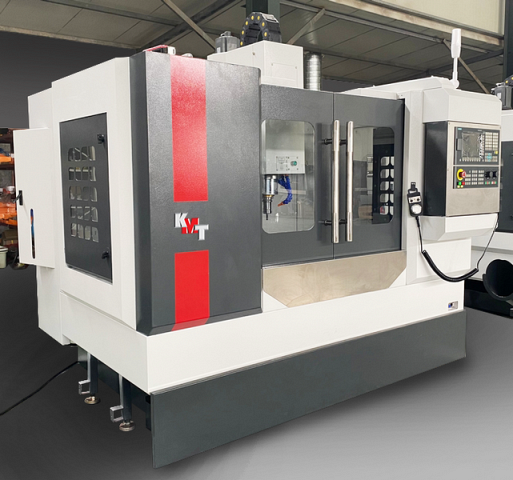

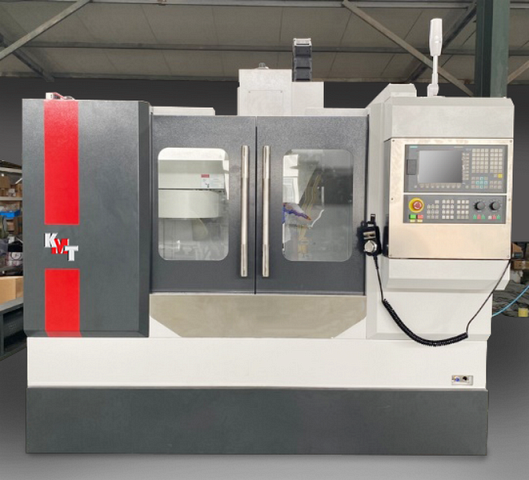

Полностью закрытая рабочая зона с защитными телескопическими кожухам по осям XYZ обеспечивает надежность и защиту от протекания СОЖ.

Поворотная стойка системы ЧПУ Siemens 808 оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки и уборки рабочей зоны станка.

Комплектация
Стандартная

Производство: VOLIS (Тайвань), 8000 об/мин, мощность главного двигателя 5,5 / 7,5 кВт производства CTB (Китай), привод ремень

Система ЧПУ SIEMENS 808D, USB порт, MPG пульт
Линейные направляющие качения HIWIN (или PMI) производства Тайвань
Автоматическое устройство смены инструмента на 12 / 16 позиций (тип зонтик)
Пистолет обдува воздухом
Обдув шпинделя при смене инструмента
Электрошкаф СЕ (компоненты Schneider / Omron)
Кондиционер электрошкафа
Жесткое нарезание резьбы
Транспортер для удаления стружки шнекового типа с тележкой
Освещение рабочей зоны
Телескопическая защита направляющих по всем осям
Блокировка дверей
Кабинетная защита зоны обработки
Система подачи СОЖ
Сигнальная лампа аварийного оповещения
Комплект опор для монтажа станка
Комплект инструмента для обслуживания станка
Руководство по эксплуатации на русском языке
Дополнительная

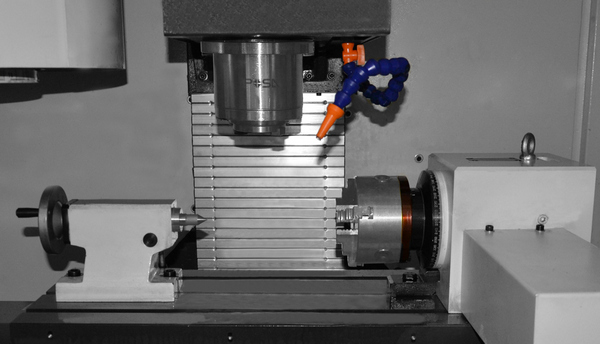

Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой, что позволит значительно расширить технологические возможности оборудования и обрабатывать тела вращения.

Возможна замена стандартной системы ЧПУ на ЧПУ FANUC 0i-MF(5). Особенности:

  • Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
  • Интерфейс на русском языке;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.
  • Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
  • Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки;

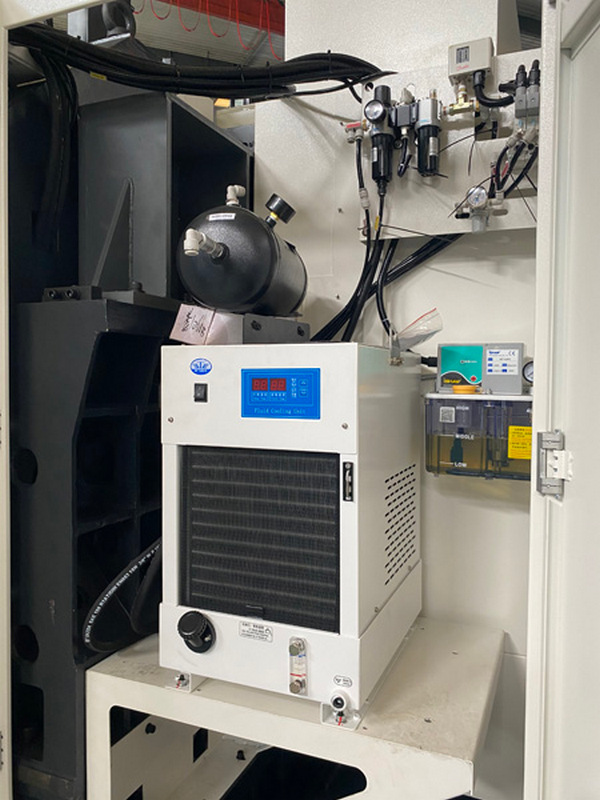

Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.
