Тайвань
Диапазон шлифуемого Ø: 1,5 - 40 мм
Исполнение станков в 3-х вариантах:
ручной, полуавтомат, автомат
Вес: 200 - 630 кг
• Мгновенная установка заготовки благодаря бесцентровому роликовому приспособлению.
• Возможность применения высокооборотистых пневматических шпинделей с частотой вращения 120 000 об/мин.
• Минимальный уровень шума шлифовального шпинделя.
• Возможность обработки внутреннего диаметра от 0,5 мм.
НАЗНАЧЕНИЕ:
Станки предназначены для высокоточного внутреннего шлифования заготовок с малыми габаритными размерами. Фиксация заготовки производится в приводной роликовой бабке. Применяются в точном машиностроении и приборостроении.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в приборостроении и точном машиностроении

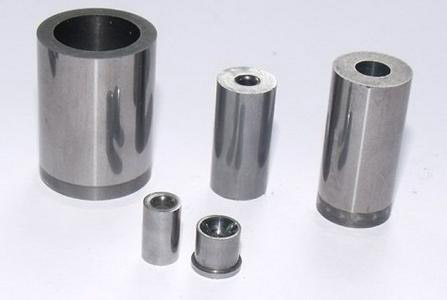

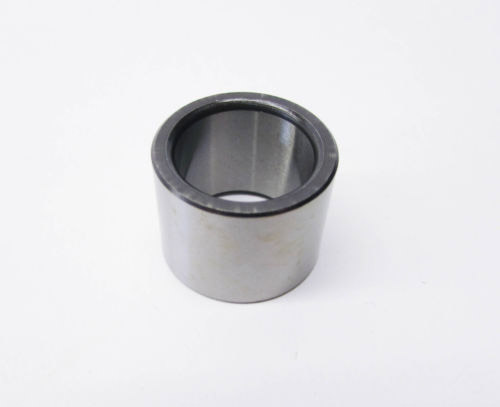

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Станки производятся в следующих модификациях:
- M – перемещения суппорта в продольном и поперечном направлениях осуществляются вручную;
- SA – суппорт в продольном направлении перемещается при помощи электродвигателя, а в поперечном – вручную;
- A – перемещения суппорта в продольном и поперечном направлениях задается электродвигателем
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Шлифовальный круг 100х25,4х20
- Фланец для шлифовального круга
- Шайба фланца
- Съемник фланца
- Цанга Ø 3 мм
- Цанга Ø 6 мм
- Гайка (M14 x P0.75)
- Инструментальный ящик
- Устройство правки наружного шлифовального круга по радиусу и прямой
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | Поворотная бабка ±45° |
| | Приспособление для правки круга под углом |
| | Система подачи СОЖ |

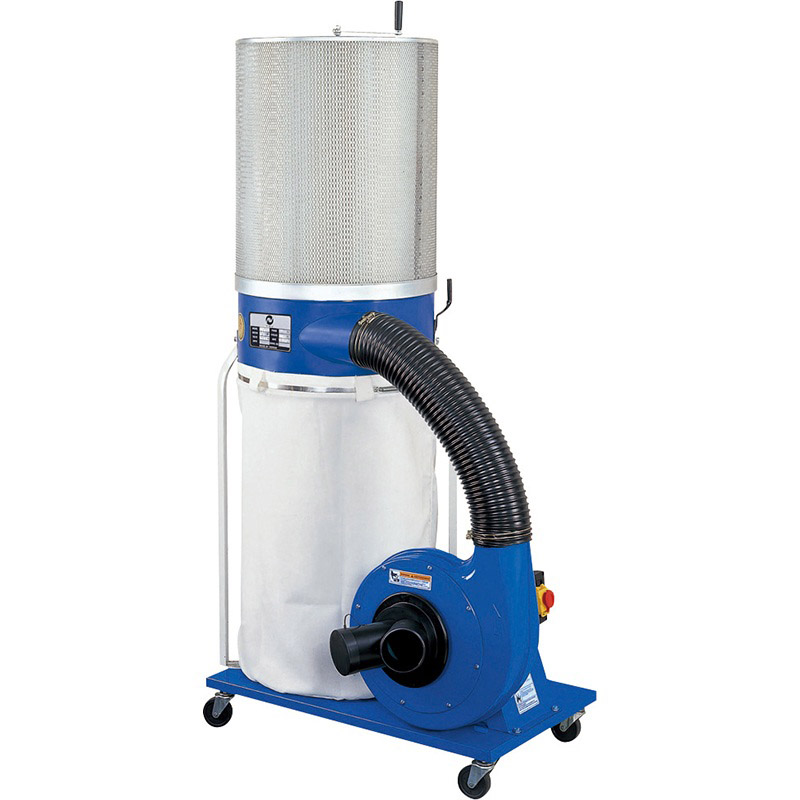

| | Вакуумный пылесборник |
| | Увеличенная шпиндельная оправка для внутреннего шлифования (12 000 - 18 000 об\мин)
|
| | Цифровая индикация |
МОДЕЛЬНЫЙ РЯД:
| | |

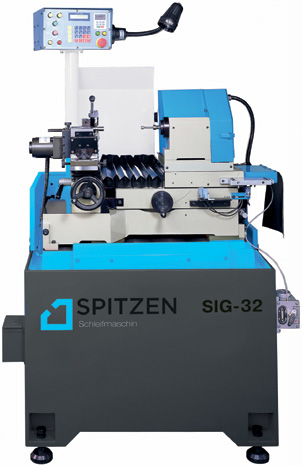

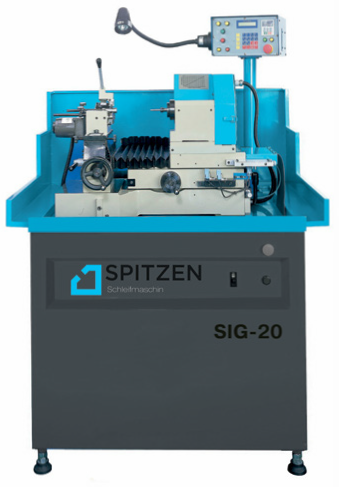

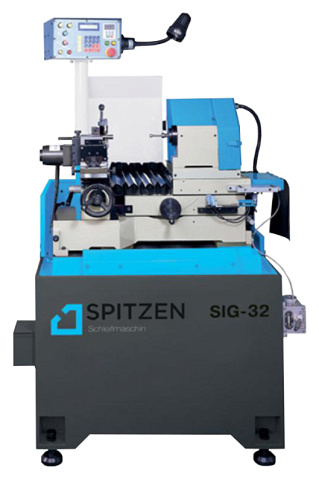

| SIG-20 | SIG-32 |
