НАЗНАЧЕНИЕ:

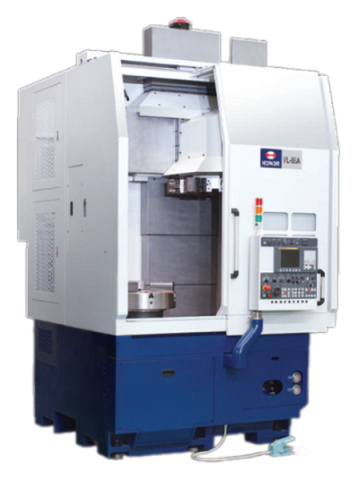

Вертикально-токарные обрабатывающие центры для высокоскоростной обработки HONOR SEIKI серии VL предназначены для токарной обработки деталей типа дисков, барабанов, корпусных и других изделий сложной конфигурации.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Высокоскоростные вертикально-токарные станки HONOR SEIKI серии VL широко используются в машиностроении, судостроении и других производствах, где необходима скоростная токарная обработка крупногабаритных и нестандартных изделий с большим диаметром. Например, с помощью таких обрабатывающих центров можно проводить токарную обработку деталей, имеющих элементы криволинейных и прямолинейных поверхностей, сверление, зенкерование, развертывание, нарезание резьбы и другие операции. Данные вертикально-токарные станки широко используются при изготовлении: тормозных и колесных дисков для автомобилей, корпусов электродвигателей, колец и других специализированных изделий, которые используются в нефте и газодобывающей отрасли.

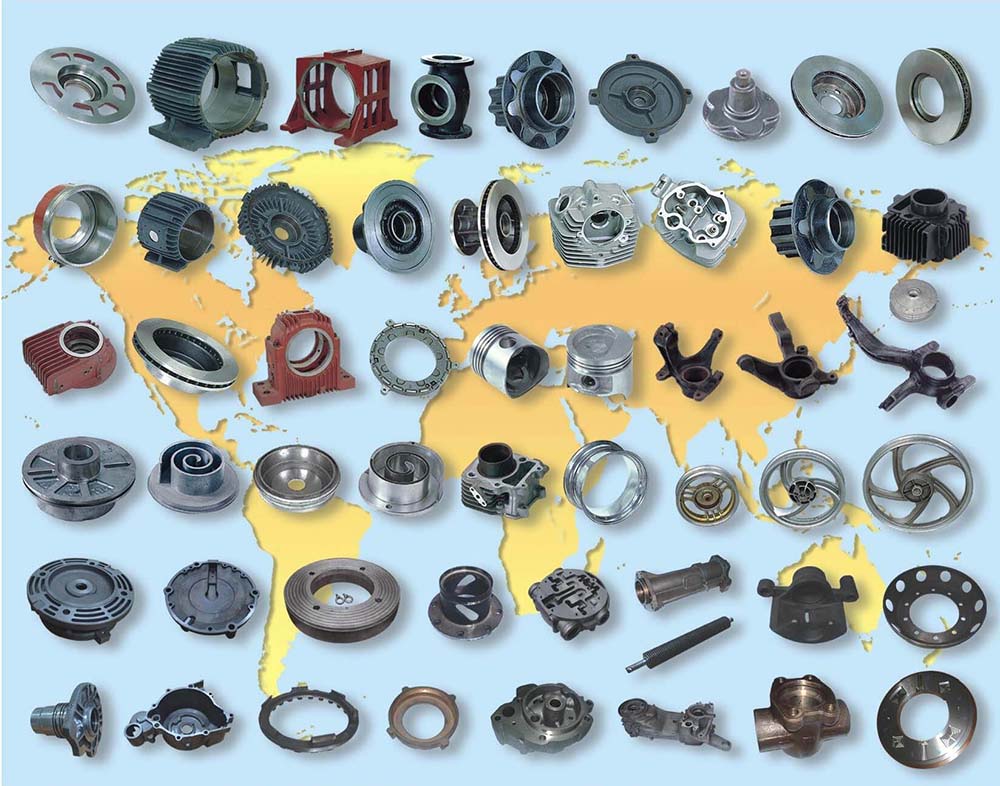

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

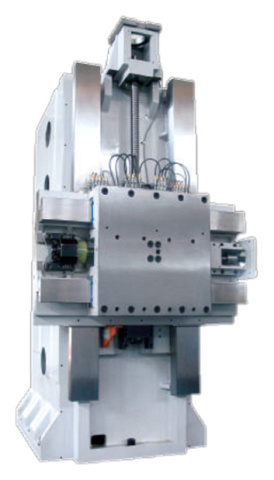

| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-G) Выполнен с установкой одного инструмента (резец) два дополнительных суппорта (левый, правый), в которых устанавливается по два инструмента. На данном станке используется до пяти инструментов одновременно при обработке детали). |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-A) Выполнен с горизонтальной револьверной головой. Револьверная голова может быть установлена на 8 и 12 не приводных инструментов (резцов). |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-H) Выполнен с вертикальным расположением 4-х позиционной револьверной головой (резцедержкой) с четырьмя блоками для установки резцов. |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-H) Выполнен с вертикальным расположением 6-ти позиционной револьверной головой с шестью различными блоками для установки резцов и осевого инструмента (сверло и др.). |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-F) Выполнен с вертикальным расположением 8-и позиционной револьверной головой в которой устанавливается блоки для различного инструмента в том числе приводного. С помощью приводного инструмента на данном станке, возможно, осуществлять вне осевое сверление, фрезерование и другие работы. |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-М) Выполнен с горизонтальным расположением 12-и позиционной револьверной головой в которой устанавливается приводной инструмент. С помощью приводного инструмента на данном станке возможно осуществлять вне осевое сверление, фрезерование и другие работы. |

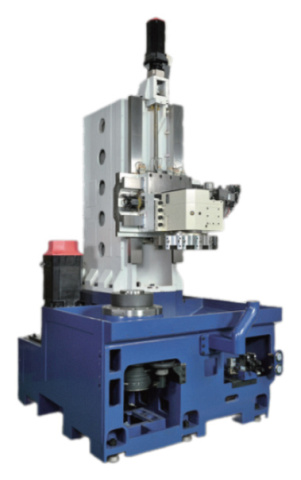

ВЫСОКОСКОРОСТНЫЕ ВЕРТИКАЛЬНО-ТОКАРНЫЕ ЦЕНТРЫ HONOR SEIKI СЕРИИ VL Могут изготавливаться в разных конструктивных модификациях в зависимости от исполнения вертикального шпинделя. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

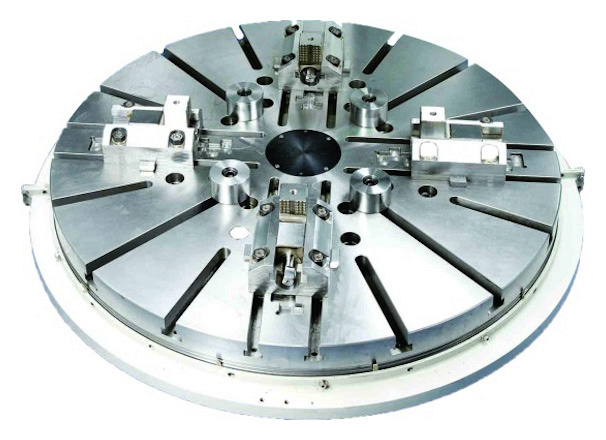

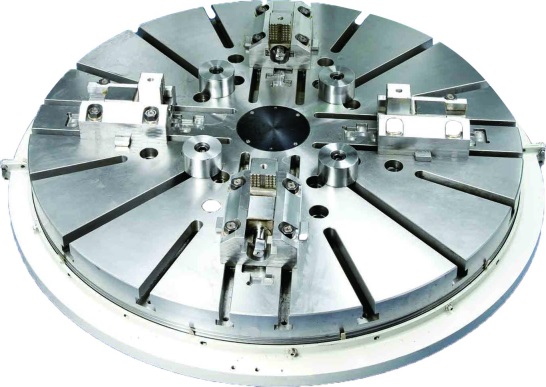

| ПЛАНШАЙБА С НЕЗАВИСИМЫМИ 4-МЯ КУЛАЧКАМИ Данная линейка планшайб изготовлена с целью достижения высокой мощности сцепления детали с поверхностью планшайбы, при этом достигается высокая точность позиционирования заготовки относительно системы координат станка. Данная система крепления обладает высокой надежностью при долгосрочной эксплуатации. |

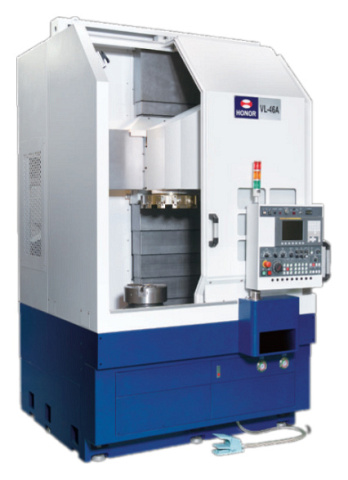

| ЗАКРЫТЫЙ КОЖУХ Стандартный полностью закрытый кожух предотвращает разбрасывание стружки и охлаждающей жидкости, обеспечивая безопасность работы и чистоту. Надежные ограждения из нержавеющей стали и специальные очистители предназначены для защиты направляющих от попадания стружки и охлаждающей жидкости, дополнительно сокращая трение до 50%. |

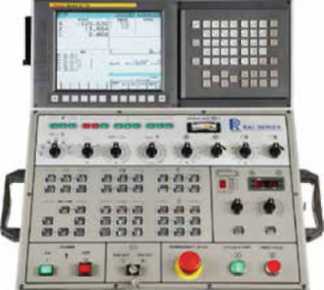

| СИСТЕМА ЧПУ FANUC 0I – T Базовые характеристики и возможности: LCD дисплей, жесткое нарезание резьбы, отвод для жесткого нарезания резьбы, винтовая интерполяция, технологическая программа макропользователя B, точная система управления Acc и Dec, система управления HRV, мониторинг нагрузки, групповой цикл, руководство диалоговой программы и мн.др. FANUC Oi-TD — система управления высокого качества, сочетающая все наиболее популярные свойства для многоцелевых станков. |
КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ | |
3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН | |
НАБОР ЗАКАЛЕННЫХ И СЫРЫХ КУЛАЧКОВ | |
ЗАЩИТНАЯ ДВЕРЬ | |
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ | |
РАБОЧЕЕ ОСВЕЩЕНИЕ | |
СИГНАЛЬНАЯ ЛАМПА | |
СИСТЕМА ПОДАЧИ СОЖ | |
СЧЕТЧИК ДЕТАЛЕЙ | |
СИСТЕМА СМЫВКИ СТРУЖКИ СО СТОЛА | |
ТЕПЛООБМЕННИК ЭЛЕКТРОШКАФА | |
ПЕДАЛЬ ДЛЯ ЗАЖИМА/РАЗЖИМА ГИДРАВЛИЧЕСКОГО ПАТРОНА | |
ИНСТРУМЕНТАЛЬНЫЙ ЯЩИК С ИНСТРУМЕНТОМ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА | |
РЕГУЛИРОВОЧНЫЕ ОПОРЫ И БОЛТЫ | |
КОНВЕЙЕР ДЛЯ УБОРКИ СТРУЖКИ | |
ТЕЛЕЖКА ДЛЯ СТРУЖКИ | |
ИНДЕКСАЦИЯ ШПИНДЕЛЯ | |
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СТАНКА |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

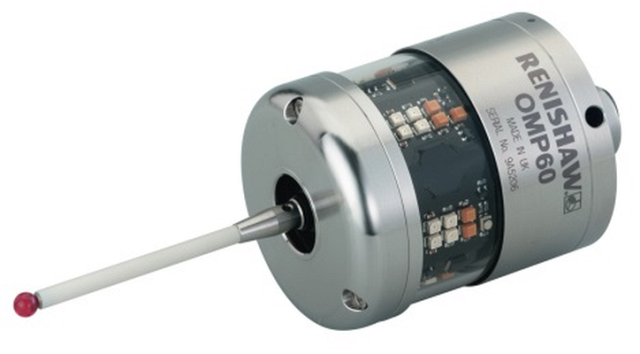

| СИСТЕМА ИЗМЕРЕНИЯ ДЕТАЛИ Позволяет производить высокоточный контроль размеров обрабатываемого изделия на станке. Своевременный контроль размеров ведет к прямому сокращению количества брака, так как позволяет вовремя внести необходимые изменения в программу обработки. |

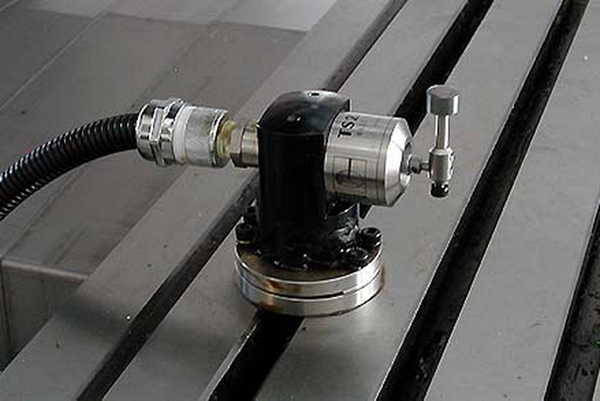

| СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА Позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную. |
ГИДРАВЛИЧЕСКИЙ ПАТРОН | |
УВЕЛИЧЕННАЯ МОЩНОСТЬ ШПИНДЕЛЯ | |
ВОЗДУШНЫЙ КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРИЧЕСКОГО КАБИНЕТА | |
ТРАНСФОРМАТОР | |
СБОРЩИК МАСЛЯНОГО ТУМАНА | |
ДОПОЛНИТЕЛЬНЫЕ БАЗЫ ДЛЯ РЕЗЦЕДЕРЖАТЕЛЕЙ | |
СПЕЦИАЛЬНЫЕ РЕЗЦЕДЕРЖАТЕЛИ | |
ОПТИЧЕСКИЕ ЛИНЕЙКИ ПО ОСЯМ X И Z | |
ДАТЧИК КОНТРОЛЯ УСИЛИЯ ЗАЖИМА ЗАГОТОВКИ | |
ОХЛАДИТЕЛЬ СМАЗКИ ДЛЯ ПОДШИПНИКОВ ШПИНДЕЛЯ И РЕДУКТОРА | |
УВЕЛИЧЕНИЕ ХОДА ПО ОСИ Z | |
ЗАКАЛЕННЫЕ КУЛАЧКИ ДЛЯ ГИДРАВЛИЧЕСКОГО ПАТРОНА | |
ПОДАЧА СОЖ ПОД ВЫСОКИМ ДАВЛЕНИЕМ ЧЕРЕЗ РЕЗЦЕДЕРЖАТЕЛЬ | |
СДВОЕННЫЙ РЕДУКТОР ШПИНДЕЛЯ ПРИВОДНОГО ИНСТРУМЕНТА | |
КОНВЕЙЕР ДЛЯ СТРУЖКИ СКРЕБКОВОГО ТИПА | |
СИСТЕМА ЧПУ FANUC 18I-T (8.4" LCD) | |
ФУНКЦИЯ MANUAL GUIDE I | |
CE КОМПЛЕКТАЦИЯ | |
ЧПУ SIEMENS |
