Количество осей: 4 шт.
Количество позиций инструмента: 22 шт.
Размер стола: 3250 х 1550 мм
Мощность: 11 кВт
НАЗНАЧЕНИЕ:

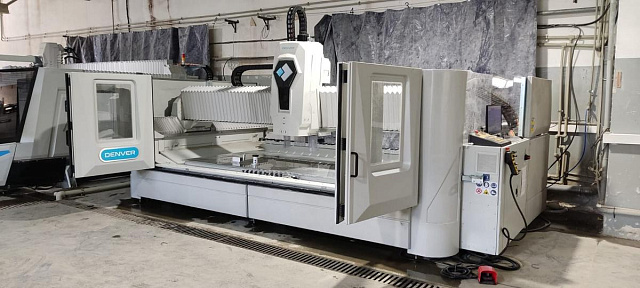

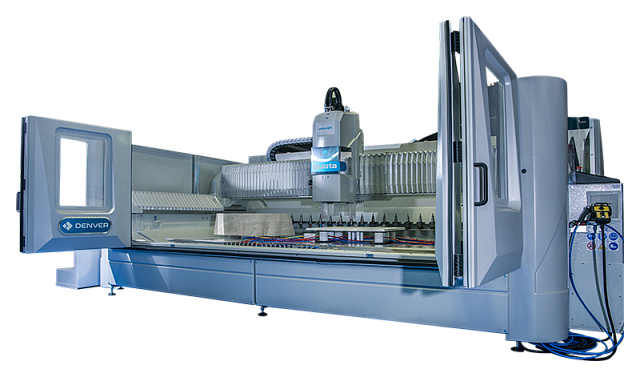

QUOTA STONE – это многофункциональный ЧПУ обрабатывающий центр с тремя / четырьмя интерполированными осями. Он оснащен мощным 11 кВт (S6) электрошпинделем с воздушным охлаждением, специально разработанным для беспрецедентно долгой и эффективной работы и автоматическим магазином инструмента на 11 или 22 позиции. Перемещение по осям осуществляется по высокоточным направляющим типа “ласточкин хвост” с помощью бесщеточных моторов.
Благодаря продвинутой эргономике, QUOTA STONE демонстрирует высококлассное соотношение размеров рабочей зоны к габаритам станка, позволяя обрабатывать детали до 3250 х 1550 мм. Станок управляется ЧПУ OSAI с цифровым контролем движения по осям и оснащен удобным и функциональным 2D и 3D программным обеспечением.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

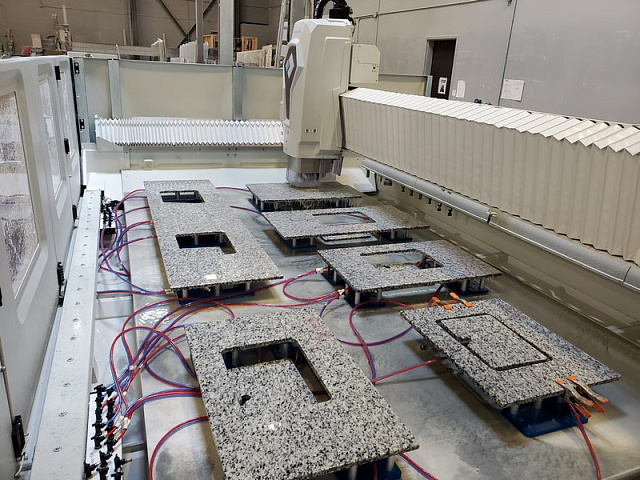

- Фрезеровка, профилирование и обработка кромки (для, кухонных столешниц, моек, подоконников и т.д.).
- Прямолинейные и криволинейные резы с помощью пильного диска на агрегате.
- Обработка периферийным инструментом.
- Выборка материала (душевые поддоны, раковины и стоки).
- Барельефы, художественные панно.

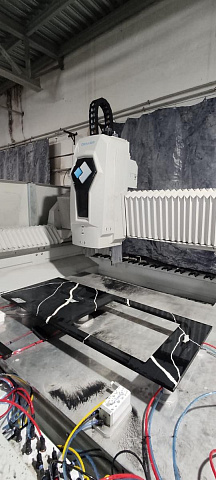

- Гравировка и художественная фрезеровка (монументы, надгробья).
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | СТАНИНА Монолитная стальная станина прошла пескоструйную обработку, горячую оцинковку и покрыта двумя слоями эпоксидной краски. |
 | ЭЛЕКТРОШПИНДЕЛЬ Мощный 11 кВт электрошпиндель с воздушным охлаждением демонстрирует выдающуюся производительность, эффективность и долговечность. Поддерживает стандарт ISO40 и водяное охлаждение инструмента. |
 | Блок управления Станок оснащен ЧПУ OSAI с цифровым контролем движения по осям и оборудован компьютером с портами USB и LAN, монитором, клавиатурой, мышью и выносным пультом управления. |
 | Программное обеспечение Мощное, удобное и интуитивно понятное программное обеспечение DDX EASYSTONE специально разработано для 2D и 3D моделирования и обработки различных продуктов: каменных топов для кухни и ванной, столешниц, душевых поддонов, раковин и многого другого. Помимо прочих возможностей, предусмотрены dxf / dwg конвертер, библиотека инструментов и ряд других утилит адаптированных к среде Windows. |

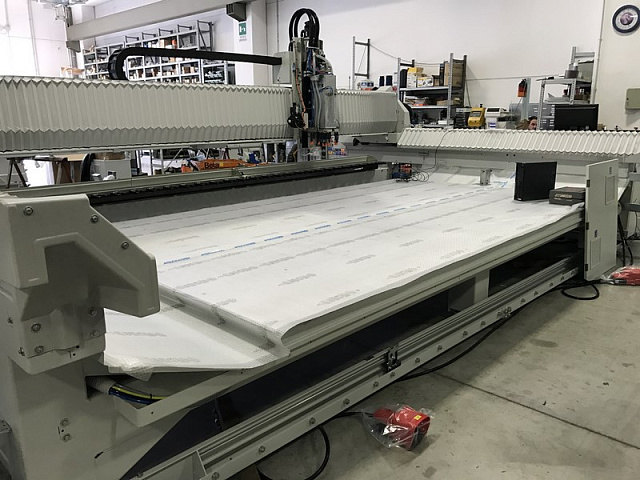

 | РАБОЧИЙ СТОЛ Рабочий стол выполнен из монолитного алюминия и закреплен на стальной раме станка. Известно, что алюминий и сталь ведут себя совершенно по разному в условиях ежесуточных и ежегодных перепадов температур. Однако запатентованная DENVER технология, позволяет рабочему столу станка QUOTA STONE свободно расширяться и сжиматься вместе со стальной рамой, оставаясь одинаково ровным, плоским и устойчивым. |
 | МАГАЗИН ИНСТРУМЕНТА Станок оснащен автоматическим магазином инструмента стандарта ISO40 на 11 / 22 позиций. Магазин располагается в задней части рабочего стола, что позволяет ускорить процесс обращения машины за инструментом. |
 | ДЕТЕКТОР ПРИЖИМА ИНСТРУМЕНТА Полировочный инструмент, необходимый для окончательной обработки поверхности, как правило, изнашивается быстрее алмазного. Адаптивная система, управляемая ЧПУ станка, динамически распознает полировочный инструмент и в режиме реального времени регулирует силу прижима к поверхности заготовки в течение всего цикла обработки. |
 | АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Все направляющие автоматически смазываются благодаря централизованной системе с запрограммированными временными циклами смазки. |
РАБОЧИЕ ПЕРЕМЕЩЕНИЯ ПО ОСЯМ:
 | Дополнительный магазин инструмента на11 позиций Поперечное перемещение осуществляется с помощью бесщеточного мотора и шарикоподшипников по высокоточным направляющим. Максимальное перемещение составляет 3350 мм. Скорость перемещения составляет 0 - 50 м/мин. |

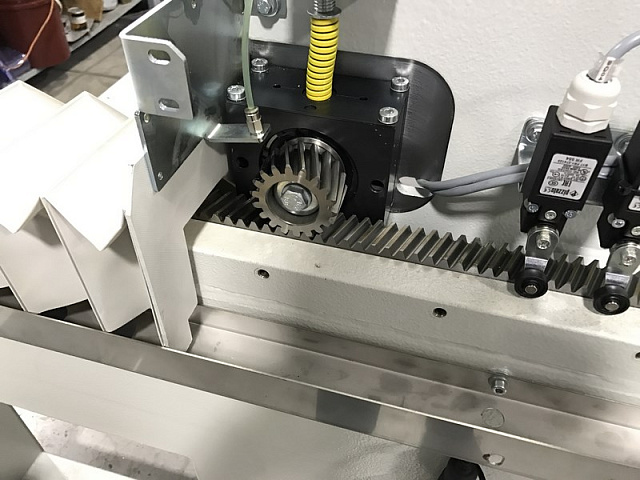

 | ОСЬ Y Продольное перемещение осуществляется с помощью одного центрального бесщеточного мотора по высокоточным направляющим. Точность перемещения увеличена за счет использования косозубой рейки и запатентованной системы коррекции прижима. Максимальное перемещение составляет 1650 мм. Скорость перемещения составляет 0 - 25 м/мин. |
 | ОСЬ Z Вертикальное перемещение осуществляется с помощью шариковинтовой передачи по высокоточным направляющим. Максимальное перемещение составляет 520 мм. Скорость перемещения составляет 0 - 15 м/мин. |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
 | Дополнительный магазин инструмента на 11 позиций |
 | Ручной наклон шпинделя (ось Т) на 0 ÷ 0,3° для производства стоков, обнижения под углом |
 | Ось С (360°) для работы с агрегатами (пильным и гравировочным) |
 | EASYSTONE CAD CAM Программное обеспечение для работы с барельефами Функционал:
|
 | Агрегат для гравировки под 90° (работа на оси С) |
 | Агрегат для работы с диском (работа на оси С) |
 | Баки для воды с фильтром и насосом |
 | Защитный автоматический кожух для магазина инструмента |
 | Оптический считыватель плоских шаблонов |
 | Толщиномер для определения толщины слэбов |
| Устройство предварительного измерения длины и диаметра диска и фрез | |
