Количество осей: 5 шт.
Количество позиций инструмента: 24 шт.
Размер стола: 2020 х 1020 мм
Мощность: 29 кВт
НАЗНАЧЕНИЕ:

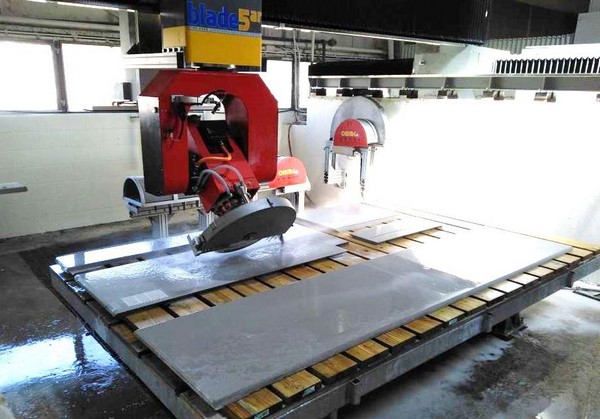

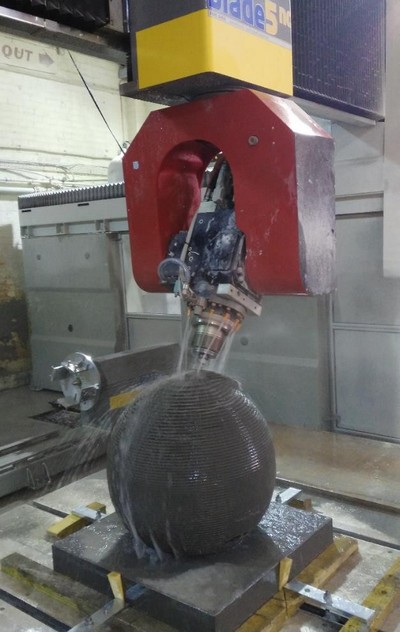

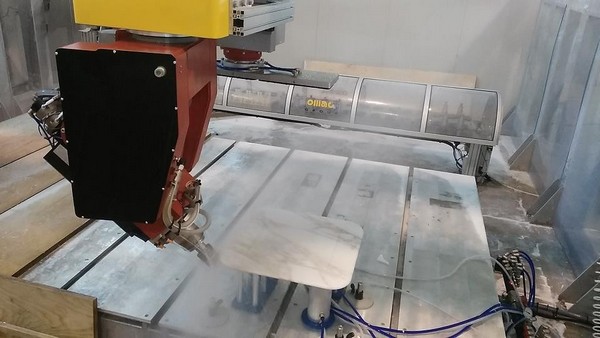

Оснащенный 5 интерполированными осями и цифровыми бесщеточными двигателями, BLADE 5 способен обеспечить быструю и точную резку практически любого материала.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

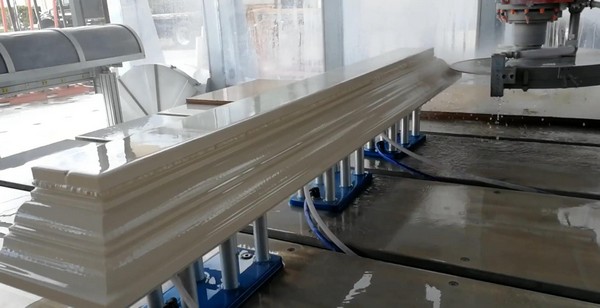

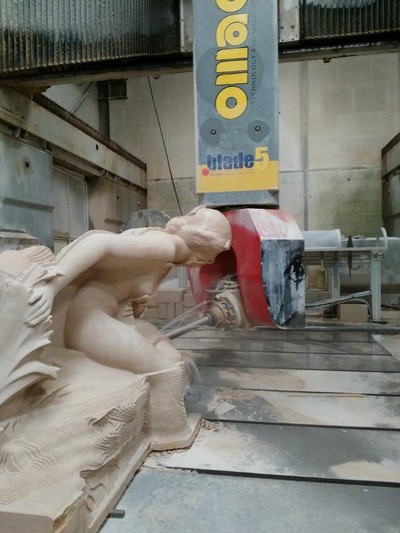

Данный станок нашел широкое применение на предприятиях камнеобрабатывающей индустрии малой, средней и большой мощности в качестве станка для раскроя слэбов и изготовления сложных элементов, таких как, например, мозаичные панно и полы.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

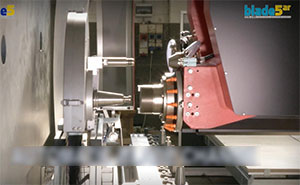

  | АВТОМАТИЧЕСКАЯ СМЕНА ПИЛЬНОГО ДИСКА
|
 | СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ
|

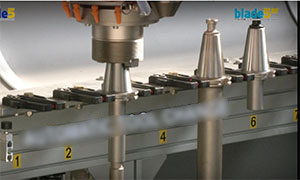

  | АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТОВ НА 24 ПОЗИЦИИ 24 конуса ISO50 |

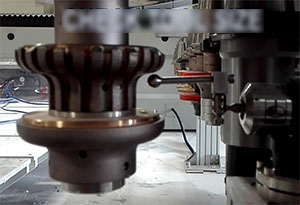

   | ПРЕДУСТАНОВКА ИНСТРУМЕНТОВ, РАСЧЕТ СМЕЩЕНИЙ И ДАТЧИК ИЗНОСА И РАДИУСА Электронный пресеттер инструмента для автоматического расчета смещений и износа. После тестирования ЧП автоматически принимает меры для улучшения производительности станка и инструмента. Это устройство способно измерять радиус лезвия пилы и автоматически заполнять параметр инструмента в программном обеспечении. |

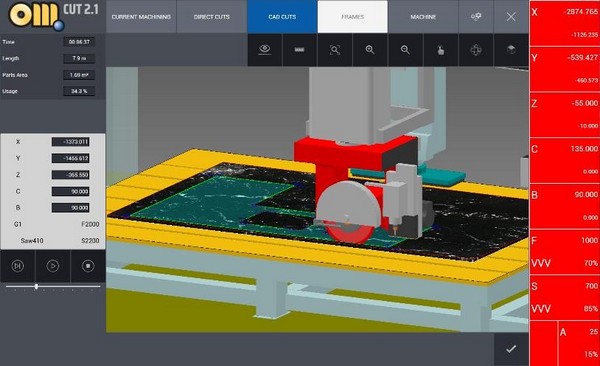

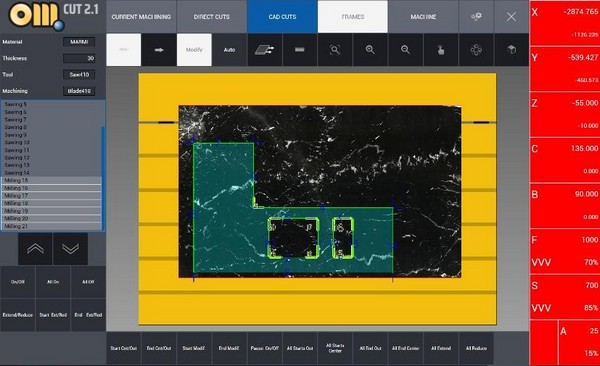

    | OMAG FAST CUT V2 AND NESTING ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Cпециальное программное обеспечение для камня разработано и настроено сотрудниками OMAG. Это ПО устанавливается непосредственно на консольный пульт управления. Функции: геометрические фигуры, нестинг; можно импортировать изображения слябов, отсканированных цифровой камерой. Параметрический дизайн включен, он импортирует 2D стандартные форматы DXF. Одиночные резы, многожественные резы, наклонные резы, круговые, резка радиусов. |
 | ДОСТУП К РАБОЧЕЙ ЗОНЕ Весь доступ к рабочей зоне машинызакрыт дверьми согласно европейским стандартам. |
| ПЕРЕМЕЩЕНИЯ ПО ОСЯМ Все перемещения по осям происходят по линейным направляющим с рециркуляционными шарикоподшипниками, приводимыми в движение системой прецизионных реечных передач для осей X и Y, в то время как для оси Z с помощью передачи винт - гайка с преднатягом. Перемещение по осям осуществляются за счёт использования бесщеточных двигателей, а измерение контролируется цифровыми энкодерами установленными непосредственно на валу двигателя Вся система перемещения осей защищена сильфоном.
| |
| ШПИНДЕЛЬ ISO50 (S6) 29 КВТ – 39,4 Л.С. / (S1) 20 КВТ - 27,2 Л.С.
| |

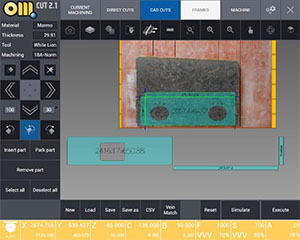

| ИМПОРТ ИЗОБРАЖЕНИЯ С ПОМОЩЬЮ ЦИФРОВОЙ КАМЕРЫ Быстрый импорт изображения с помощью цифровой камеры (поставляется в комплекте с программным обеспечением) воспроизводитцифровые изображения, сфотографированные в высоком разрешении. Камера располагается над станком, создавая предварительнооткалиброванную зону съемки, способную распознавать координаты (X Y) пластины относительно рабочего стола. | |
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение с функцией отслеживания траектории перемещения шпинделя, инструмента и заготовки для предотвращения столкновения. | |
| ЭЛЕКТРИЧЕСКИЙ ШКАФ УПРАВЛЕНИЯ СТАНКОМ Шкаф изготовлен с защитой по стандарту IP54. Макс. изменение напряжения до ± 10% от номинального значения. Шкаф оснащен системой контроля температуры и влажности воздуха для правильного функционирования всего управляющего оборудования. | |
| СИСТЕМА СМАЗКИ СТАНКА Станок оснащен централизованной системой смазки контроллируемой числовым программным управлением для автоматической смазки всех движущихся частей станка. | |
| СЕНСОРНАЯ 2D АВТОМАТИЧЕСКАЯ ПРОВЕРКА ТОЛЩИНЫ Механический зонд для измерения и запоминания плоскостности слябов, программное обеспечение машины позволяет динамически следить в фазе обработки за фактической толщиной слябов. | |
| ФУНКЦИЯ NESTING Функция НЕСТИНГ обеспечивает идеальное сочетание одной геометрии в размерах сляба. | |
| SIEMENS SINUMERIK 840D SL СТОЙКА ЧПУ | |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
|
