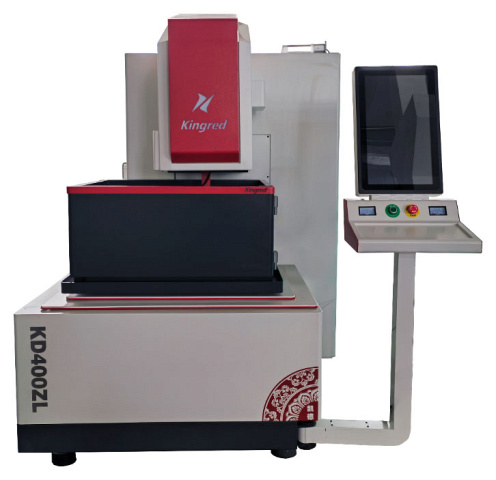

Проволочно-вырезной электроэрозионный станок Kingred. Модели KD400A / B

Проволочно-вырезной электроэрозионный станок Kingred. Модели KD400A / B
  • Производитель: Kingred

    Страна: Китай

  • Макс. размер заготовки: 435 х 650 х 280 мм

    Макс. вес заготовки: 400 кг

    Угол наклона проволоки: ± 15° / 100 мм

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Проволочно-вырезной электроэрозионный станок Kingred. Модели KD400A / B

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Проволочно-вырезной электроэрозионный станок Kingred. Модели KD400A / B

Подобрать аналог

Вы выбрали: Проволочно-вырезной электроэрозионный станок Kingred. Модели KD400A / B

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:







СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

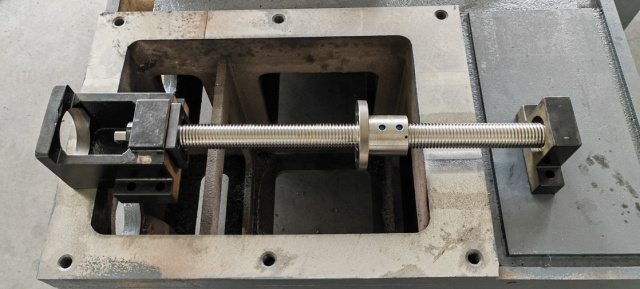

  • ШВП со сдвоенной гайкой для полного исключения влияния зазора на точность перемещения (см. рис. слева);
  • Возможность установки линейных моторов на X / Y цилиндрического типа;
  • Оси U и V расположены на отдельных линейных направляющих (±15°/100 мм);
  • Шероховатость обработанной поверхности до Ra 0,8 мкм;
  • Линейная точность обработки деталей ±5 мкм для мод. «A» и ±3 мкм для мод. «B»;
  • Отсуствие необходимости перемотки проволоки при регулировании по оси Z;
  • Моторизированное перемещение по оси Z в стандартной комплектации.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

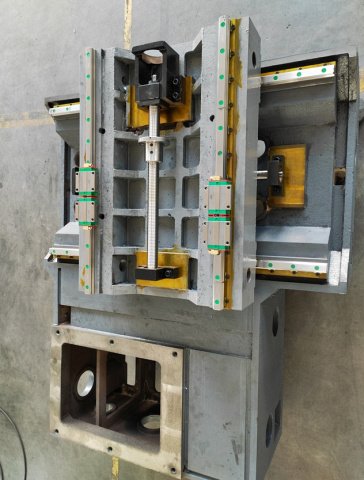

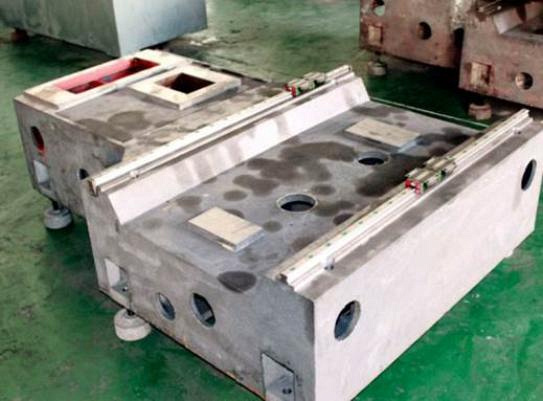

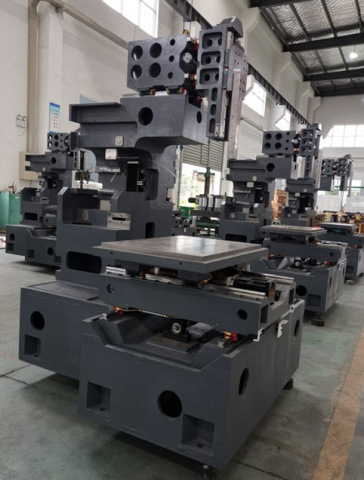

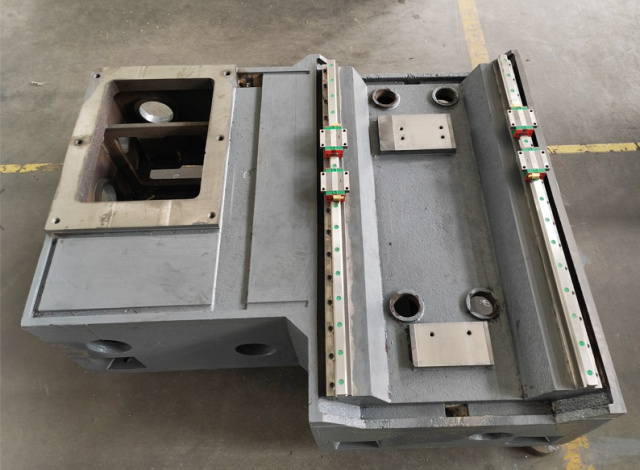

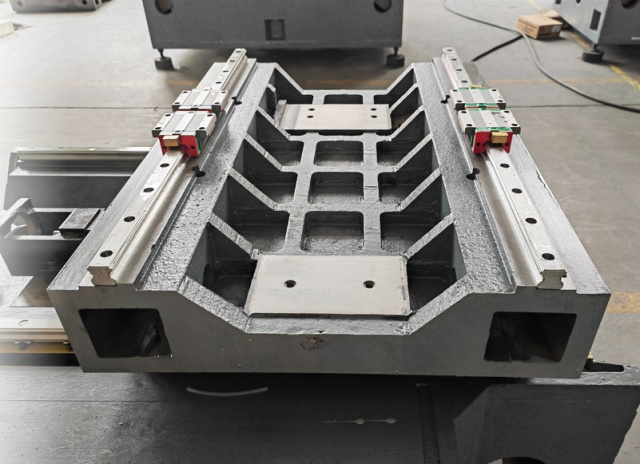

Термически сбалансированная станина увеличенной жесткости

1) Жесткая литая станина станка из высококачественного чугуна HT250.

2) Двойной отпуск, гарантирующий отсутствие внутренних напряжений и длительное сохранение точностных характеристик станка.

3) «С»-образная конструкция с верхней колонной без пустот исключает появление деформации и гораздо более жесткая по сравнению с «F»-образной структурой.

4) «T»-образная конструкция основания станины позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола.

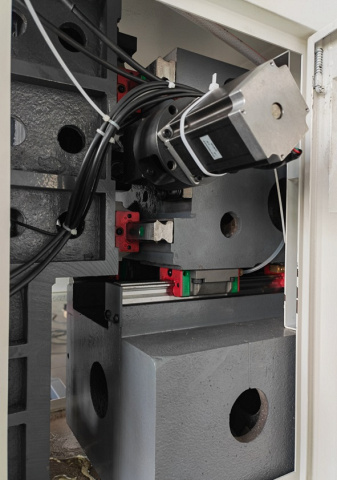

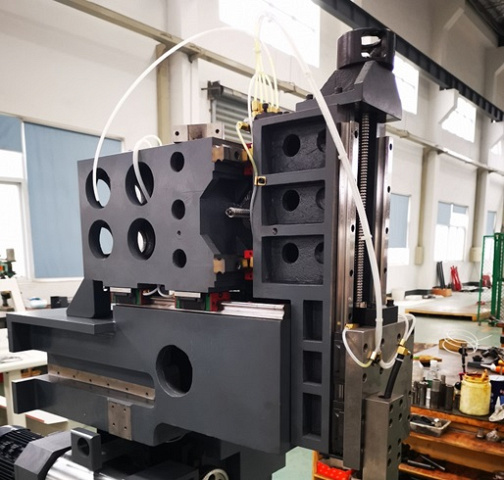

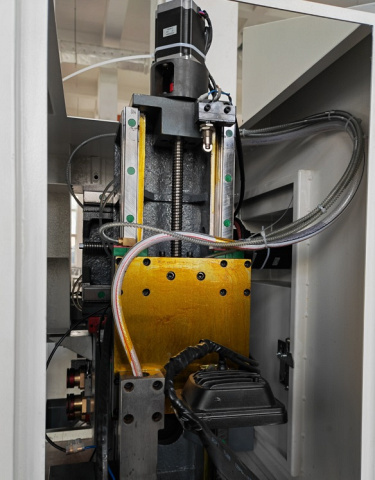

Узел обработки под углом

1) Запатентованная вертикальная конструкция узла для обработки углов ±15°/100 мм, оси U,V приводятся в движение высокоточными ШВП по линейным направляющим.

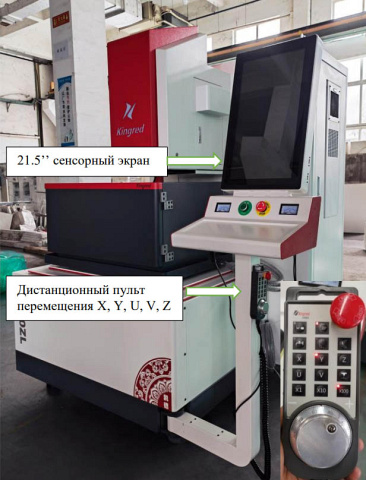

2) Выносной пульт управления для максимального удобства.

3) Z-ось может быть выставлена по отношению к заготовке с минимальным зазором.

4) Z-ось оснащается низкоскоростным приводом с высоким крутящим моментом, что позволяет не перематывать проволоки при установке Z-оси, что очень удобно при обработке заготовки с переменной высотой.

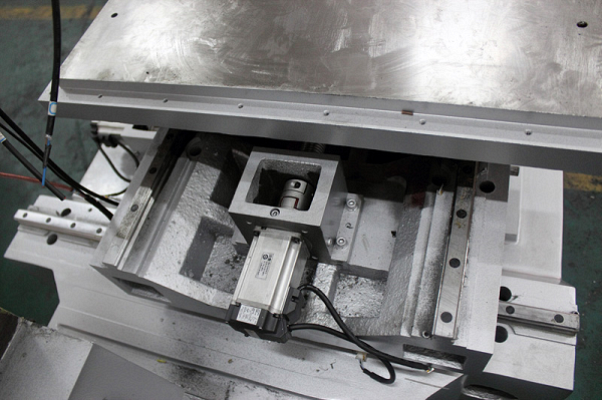

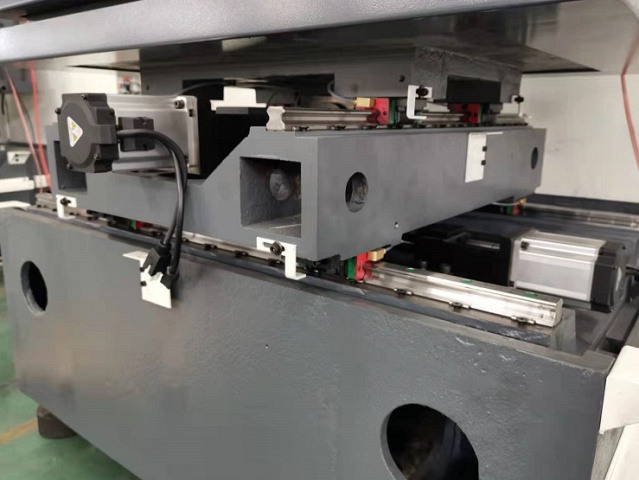

Система приводов

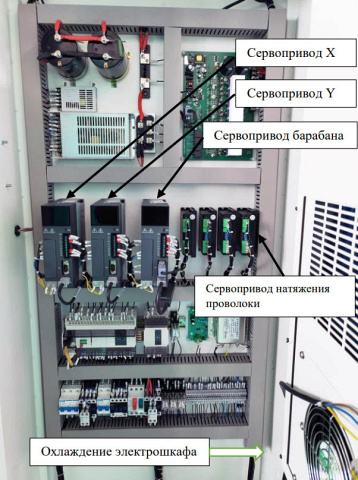

На станках серии A установлены японские сервопривода YASKAWA, обеспечивающие высокую точность перемещения и надежность.

На станках серии B установлены цилиндрические линейные моторы новейшего поколения, а благодаря оптическим линейкам Fagor (Испания) получается полностью замкнутая система управления с обратной связью, гарантирующая точность перемещения на протяжении всего срока эксплуатации станка.

Цилиндрическая конструкция линейного двигателя по сравнению с плоским или U-образным двигателем решает ряд проблем: снижение вихревых потери тока в сердечнике, существенно уменьшены энергопотребление и нагрев.

На фото:

Linear motor – линейный мотор

Spanish Fagor linear scale – оптические линейки Fagor (Испания)

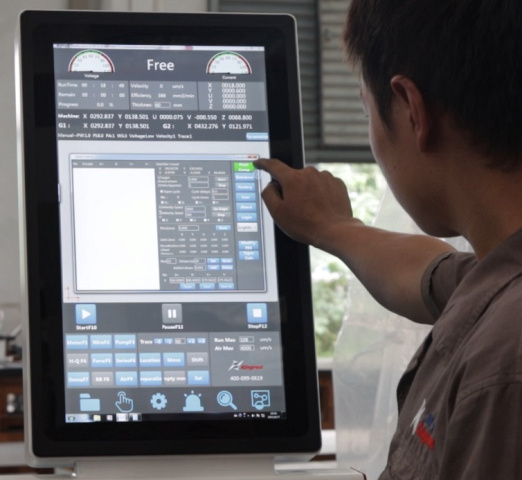

Специально разработанная система ЧПУ

Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

Функции системы ЧПУ:

  • Определение кромки заготовки;
  • Определение центра отверстия;
  • Функция «Автотехнолог»;
  • Возврат в исходную точку;
  • Режим имитации;
  • Защита от порыва проволоки.

Станки отличаются высокой жесткостью станины

А так же высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления.

Система прокачки и фильтрации рабочей жидкости и малый износ проволочного электрода-инструмента

Обеспечивает высокую точность и стабильность электроэрозионной обработки. Многократное использование проволочного электрода-инструмента, удобство его заправки удешевляет и ускоряет процесс обработки детали.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЧПУ с промышленной клавиатурой, LCD дисплеем на базе Windows XP – 1 шт.

Удобное управление с интуитивным интерфейсом.
Бак для воды – 1 шт.

Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка.
Сервомоторы по осям X/Y Yaskawa (Япония) (для серии A) – 2 шт.

Обеспечивают высокую точность перемещений рабочего стола.
CAD/CAM система AutoCUT – 1 компл.

Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.
Насос с комплектом кабелей – 1 шт.
Сопла – 1 шт.
Силовой кабель – 1 шт.
Выносной пульт управления – 1 шт.

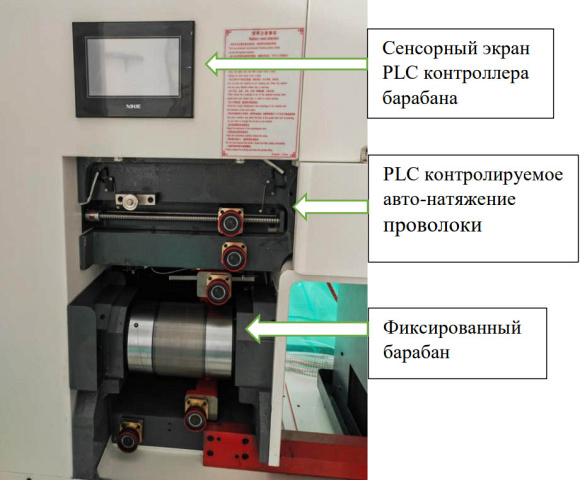

Узел натяжения и перемотки проволоки – 1 шт.
Шаблон для выставления вертикальности проволоки – 1 шт.
Нож – 1 шт.
Катушка молибденовой проволоки 2000 м – 1 шт.
Виброопоры с анкерными болтами – 1 компл.
ШВП со сдвоенной гайкой на осях X / Y класса точности P2 (для серии A) – 1 компл.
Линейные моторы на осях X / Y (для серии B) – 1 компл.
Оптические линейки на осях X / Y (для серии B) – 1 компл.

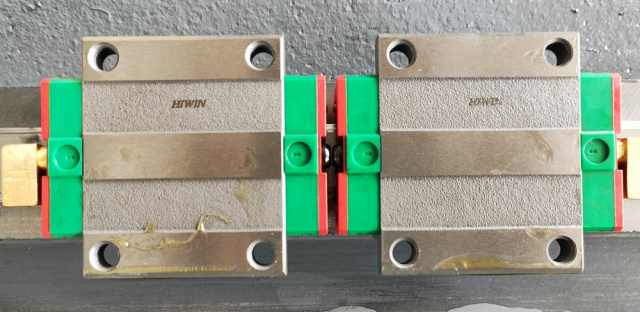

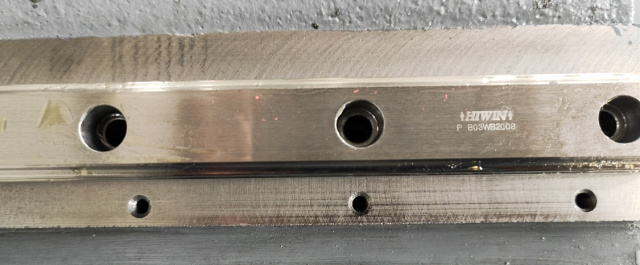

Высокоточные направляющие HIWIN (Тайвань) X / Y / U / V – 4 шт.
Микрошаговые двигатели на осях U / V – 2 шт.
Трансформатор – 1 шт.
Электрические реле Omron (Япония) – 1 компл.
Генератор импульсов Meanwell (Тайвань) – 1 шт.
Конденсаторы Hitachi (Япония) – 1 компл.

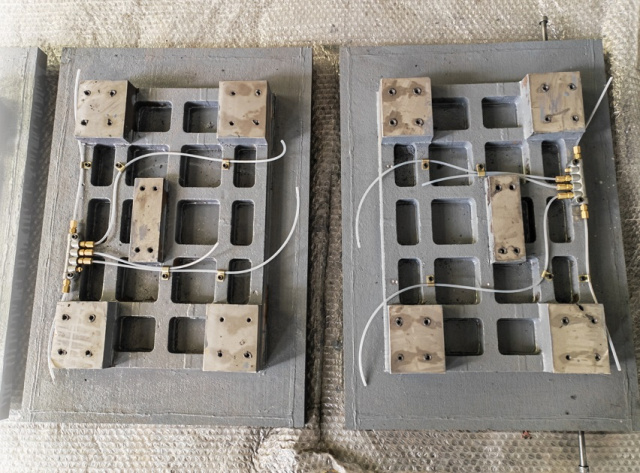

Автоматическая система смазки – 1 компл.

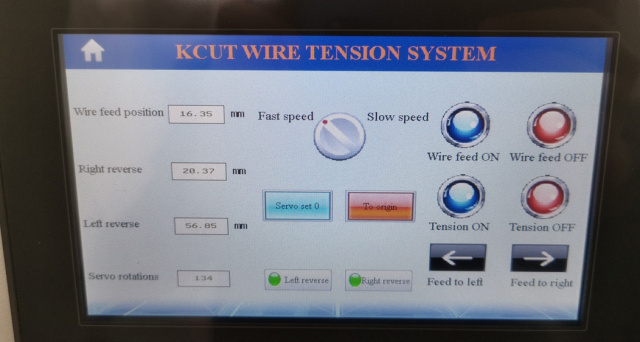

Автоматическая система контроля натяжения проволоки – 1 компл.



Встроенная в ЧПУ CAM-система для создания управляющих программ:

Шаг №1.

Создание контура обработки в системе AutoCAD 2002.

Шаг №2.

Вызов диалогового окна функции «Автотехнолог» AutoCUT.

Шаг №3.

Проверка выдаваемых параметров (количество проходов, разбиение по припускам, смещение проволоки, тип обработки пуансон/матрица).

Шаг №4.

Автоматическое формирование траектории движения проволоки.

Шаг №5.

Запуск программы.

Модель KD400A / B
Перемещение по оси X, мм 320
Перемещение по оси Y, мм 400
Перемещение по оси Z, мм 295
Максимальный размер заготовки, мм 435 x 650 x 280
Максимальная масса заготовки, кг 400
Угол наклона проволоки, °/мм ± 15 / 100
Точность обработки, мм ± 0,006
Наилучшая шероховатость поверхности, мкм Ra 0,8
Максимальная производительность, мм²/мин 180
Максимальное перемещение узла наклона проволоки, мм 200
Диаметр проволоки, мм Ø0,15 - 0,22
Скорость перемотки проволоки, м/с 10,4
Разрешение импульсов, мм/импульс 0,001
Общая потребляемая мощность, кВт 2

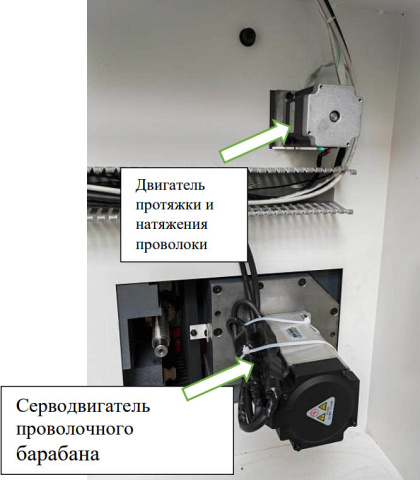

Двигатель перемотки проволоки YSJ7124 (Yaskawa, Япония), 370 Вт
Двигатель насоса рабочей жидкости AYB-20, 125 Вт, 25 л/мин
Габаритные размеры:
Длина, мм 1610
Ширина, мм 1400
Высота, мм 2300
Вес, кг 2600
