Плоскошлифовальный станок с круглым столом Spitzen SRH-400

Поделиться
$
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
SPITZEN
Китай
Другие модели:
< SRH-200 SRH-300 SRH-500 SRH-600 SRH-800 SRH-1000 SRH-1200 SRV-600 SRV-1000
  • Диаметр магнитного стола
    400 мм
  • Вес нетто
    3200 кг
  • Наличие ЧПУ
    есть
Преимущества
  • Лучшие станки с круглым столом на Тайване.
  • Полная автоматизация работы, включая циклы обработки детали и правки шлифовального круга.
  • Автоматическая балансировка круга.
  • Возможность исполнения как с горизонтальной осью вращения круга, так и вертикальной.
  • Установка высокоточных ШВП на всех осях.
  • Применение главных приводов компании Siemens.
Назначение

Станки предназначены для высокоточной обработки изделий цилиндрической формы, таких как:

  • прецизионные подшипники,
  • компоненты гидравлики,
  • прецизионные дисковые ножи,
  • детали шпинделей,
  • автокомпоненты и другие прецизионные детали.

Все станки оборудованы логистическим контроллером с возможностью как ручного, так и автоматического управления с функцией автоматической правки шлифовального круга в процессе обработки.
Область применения

Станки применяются в инструментальном производстве, точном машиностроении, станкостроении и других областях, где требуется высокое качество обработки поверхности.

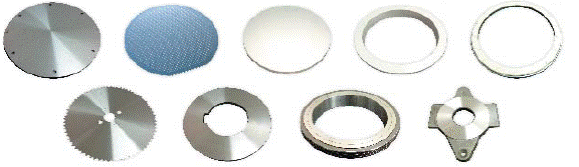

Получаемые изделия

Материалы и виды заготовок: кремний, кварц, керамика, керамические кольца, режущие диски, дисковые ножи, детали шпинделей и т.д.

Схемы обработки
Шлифование плоскости Плунжерное шлифование Ступенчатое шлифование Многоступенчатое шлифование
Конструктивные особенности
Дружественный интерфейс системы управления станком не требует длительной подготовки и высокой квалификации персонала. Для начала работы станка необходимо лишь ввести требуемые размеры.
Дружественный интерфейс
Опционально возможна установка системы ЧПУ Fanuc.
Система ЧПУ
Комплектация
Стандартная
Магнитный стол
Размагничиватель стола
Автоматическая регулировка скорости вращения стола
Автоматическая подача шлифовального круга по оси Y сервоприводом Mitsubishi через ШВП
Сенсорный LCD монитор диагональю 7,7 дюйма, контроллер AND, автоматическая подача шлифовального круга
Автоматическая правка круга во время обработки
Электронный маховик (MPG) х1, х5, х10
Подача по оси Z сервоприводом Mitsubishi, ШВП
Система подачи СОЖ в комплекте с бумажным фильтром и магнитным сепаратором
Защитное ограждение от брызг
On line система балансировки круга PY-2700

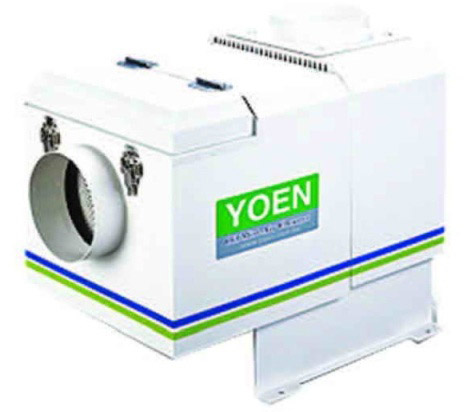

Сборщик масляного тумана
Шлифовальный круг

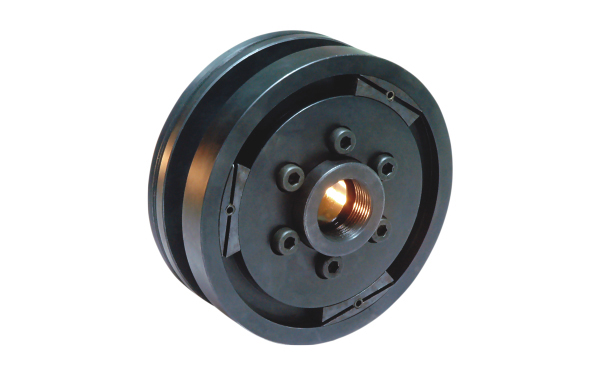

Фланец для круга
Балансировочная оправка
Алмазное правило и стенд
Рабочее освещение
Инструмент для обслуживания станка
Инструкция по эксплуатации на русском языке
Дополнительная

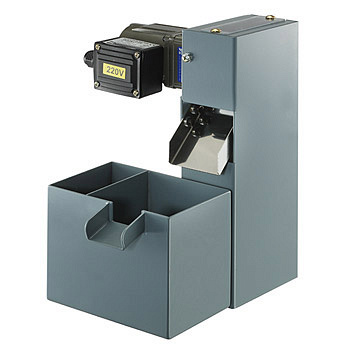

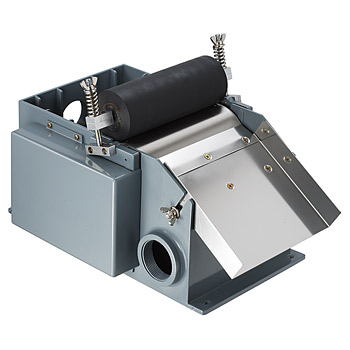

Магнитный сепаратор

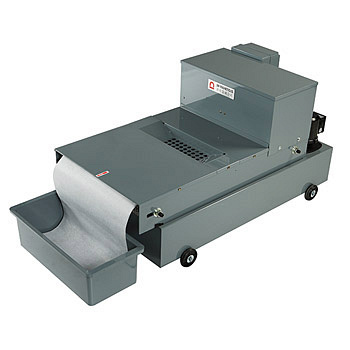

Бумажный фильтр
Маслоотделитель

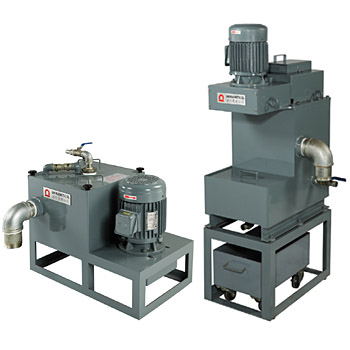

Центробежный очиститель СОЖ

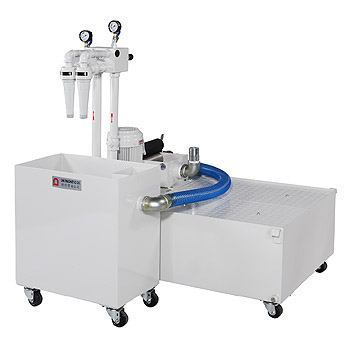

Гидравлический центробежный очиститель СОЖ
Уловитель паров СОЖ

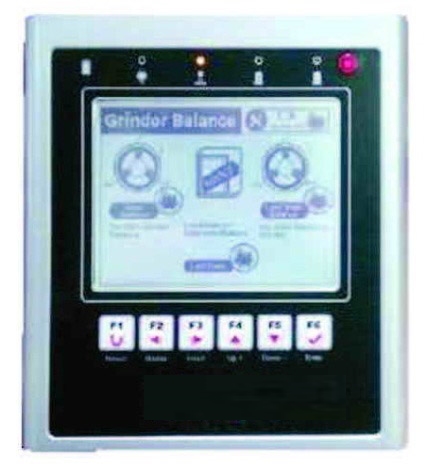

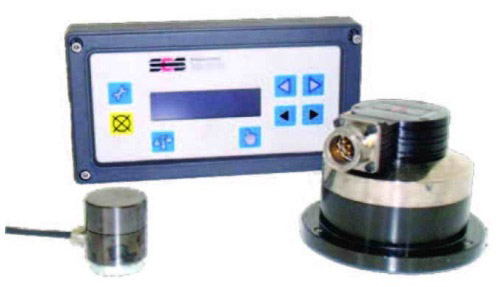

Автоматическая система on-line балансировки шлифовального круга
Ручная система on-line балансировки шлифовального круга

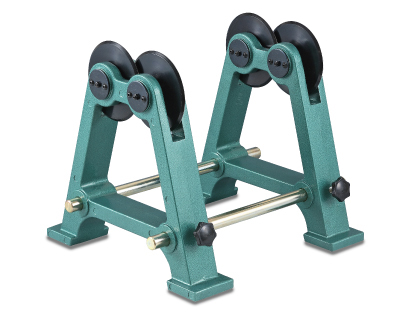

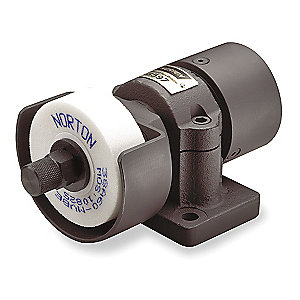

Роликовый стенд для балансировки круга
Приводное приспособление для правки круга

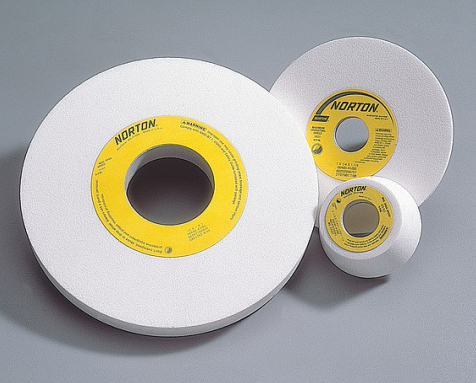

Шлифовальный круг
Запасной фланец

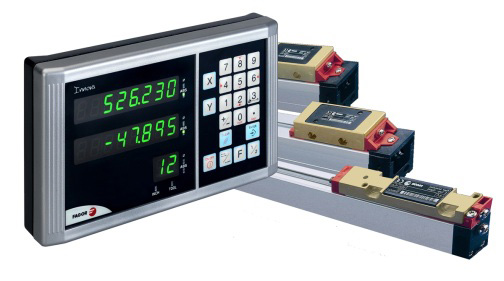

Устройство цифровой индикации

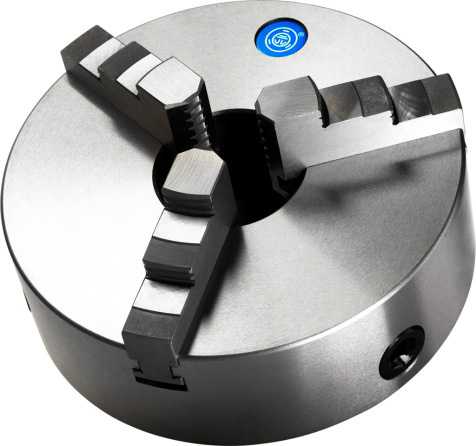

3-х кулачковый патрон 150 мм

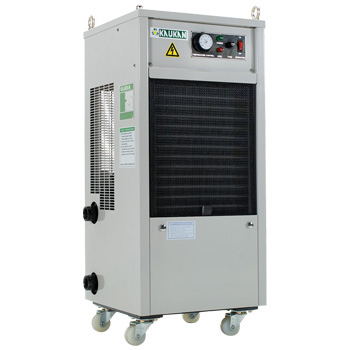

Кондиционер масла

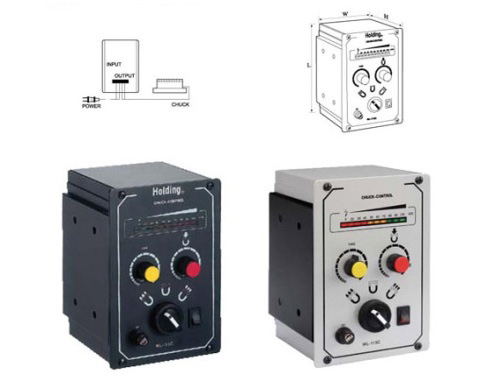

Контроллер для магнитной плиты

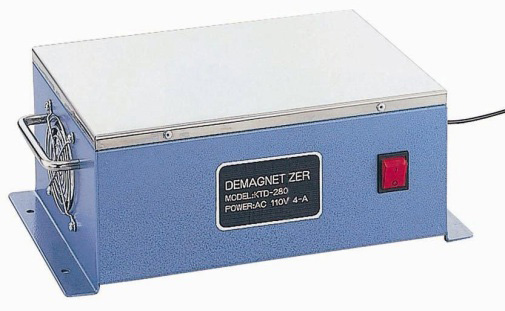

Размагничиватель деталей

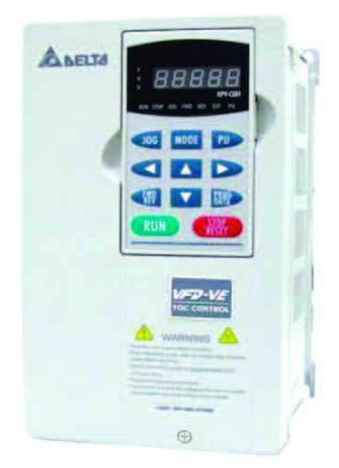

Инвертер главного привода
Модельный ряд

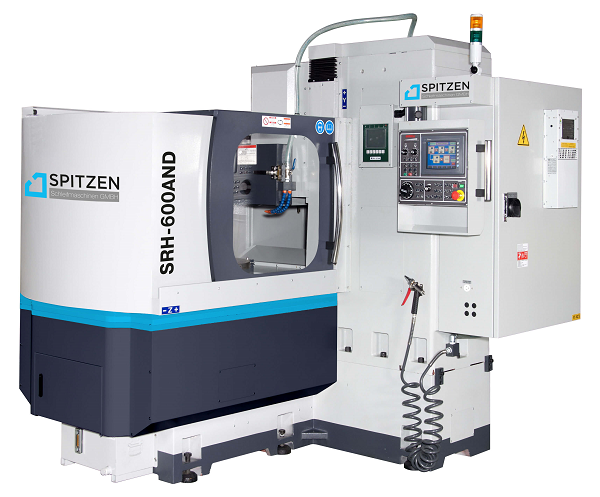

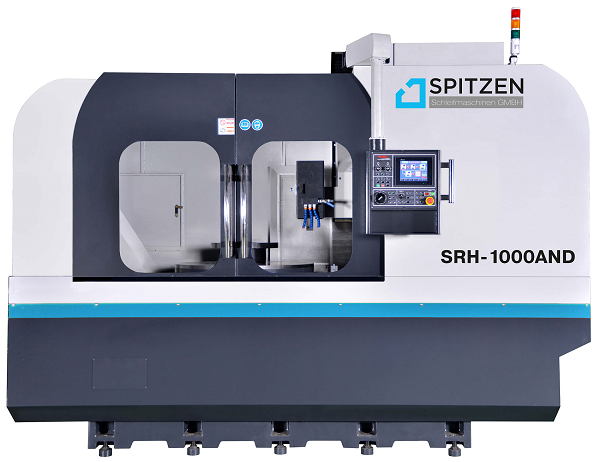

SRH-600 AND SRH-1000 AND
Модель
SRH-400
Частота вращения, об/мин
1450
Система ЧПУ
Fanuc
Вертикальная подача при повороте на 1 деление, мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
Вертикальная подача при повороте на 1 оборот, мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
Размер шлифовального круга (диаметр х ширина х посадка), мм
355 x 38 x 127
Диаметр магнитного стола, мм
400
Макс. радиус шлифования, мм
225
Расстояние от поверхности стола до оси шпинделя, мм
450
Частота вращения стола, об/мин
20 - 250
Мощность привода стола, кВт
1,5
Мощность привода шпинделя, кВт
3,75
Мощность привода автоматической вертикальной подачи, кВт
сервомотор 0,5
Тип шлифования
Плоское шлифование
Наличие ЧПУ
есть
Длина, мм
2400
Ширина, мм
1900
Высота, мм
2100
Вес нетто, кг
3200
Вес брутто, кг
3800
