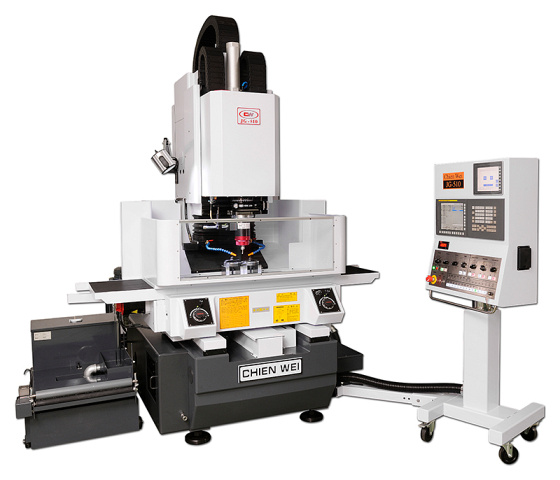

Координатно-шлифовальные станки с ЧПУ Chien Wei. Серия JG

Координатно-шлифовальные станки с ЧПУ Chien Wei. Серия JG
  • Размеры зоны обработки:

    700 x 340 - 1200 x 1200 мм

    Шпиндель с частотой вращения:

    30 000 - 150 000 об/мин

    Вес: 5010 - 12 500 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Координатно-шлифовальные станки с ЧПУ Chien Wei. Серия JG

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Координатно-шлифовальные станки с ЧПУ Chien Wei. Серия JG

Подобрать аналог

Вы выбрали: Координатно-шлифовальные станки с ЧПУ Chien Wei. Серия JG

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Координатно-шлифовальные станки предназначены для шлифования сложных форм и отверстий, где требуются самые высокие степени точности обработки. По принципу работы данные станки очень похожи на координатно-расточные, но разница в том, что у шлифовальных станков более высокая точность обработки (значительно выше, чем у простого фрезерного или токарного станка) и частота вращения шлифовального шпинделя.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки находят применение в инструментальном производстве, изготовлении штампов, матриц, производстве сложных современных механизмов, волновых редукторов, изделий требующих особо высокой точности обработки и т.п. В производстве данных станков используются линейные привода, высокоскоростные пневматические или электрические двигатели и различные системы охлаждения, как самого станка, так и обрабатываемой детали.

Машина работает с высокой частотой вращения шпинделя. Шпиндели могут меняться в зависимости от требований обработки, для достижения оптимального результата. Некоторые из шпинделей имеют фиксированную скорость (60 000 оборотов в минуту), другие регулируются (от 30 000 до 50 000 оборотов в минуту), а третьи имеют очень высокую скорость (150 000 оборотов в минуту). Главный шпиндель имеет широкий диапазон скоростей, чтобы обеспечить необходимый результат. Станки имеют стандартные оси перемещений (X и Y). Все оси индексируются до 0,0001 мм с помощью электронного маховика. Станок оборудован высокоточными линейными приводами. Шпиндель вращается с переменной скоростью и перемещается с точностью до 0,0001 мм для шлифования высокоточных отверстий. Только применение таких технологий позволит добиться желаемого результата при прецизионной обработке.

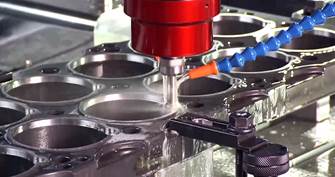

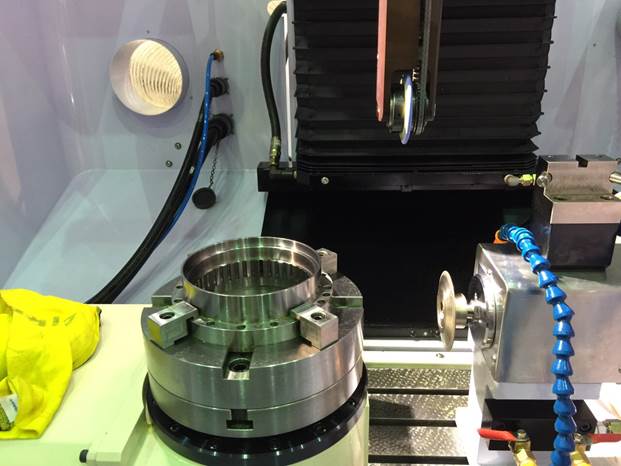

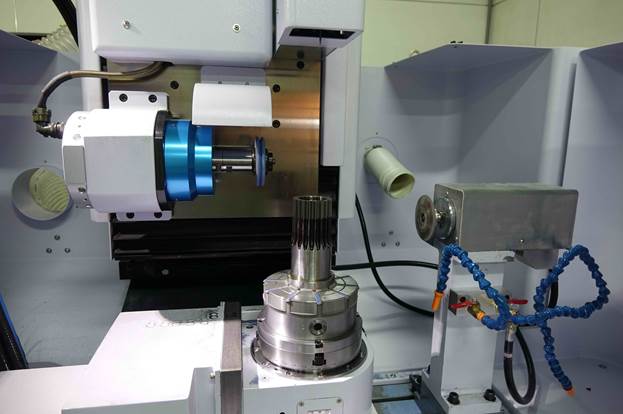

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

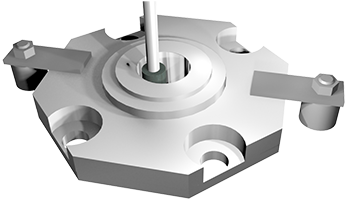

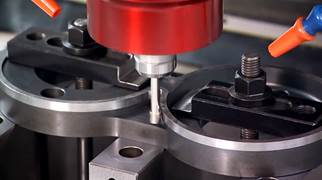

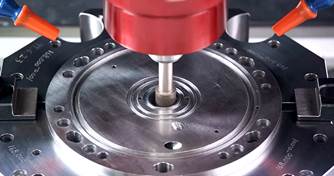

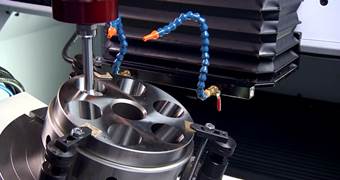

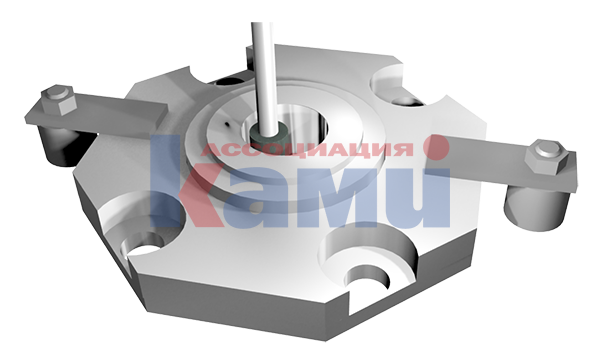

СХЕМА ОБРАБОТКИ:



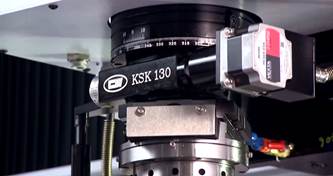

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

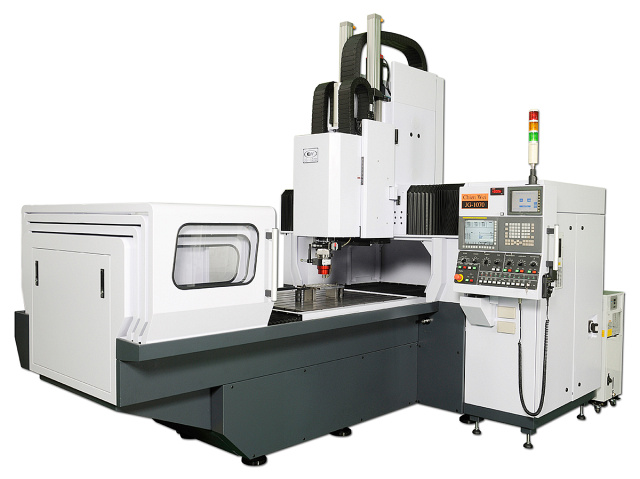

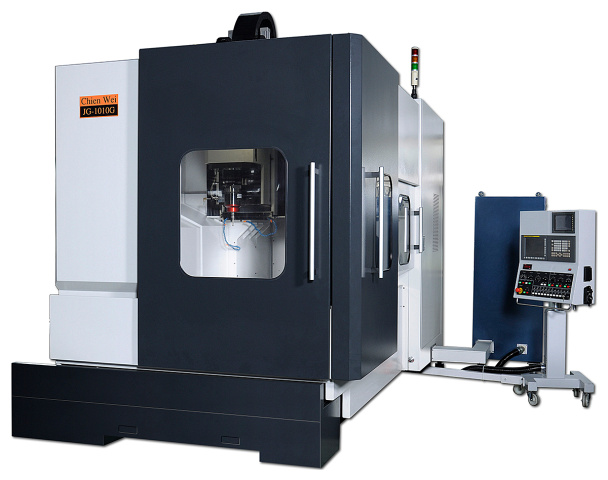

  • Из всей серии станков JG особенно выделяется модель JG-1010G. В нем отображены самые последние новшества станкостроения и координатной шлифовки в целом;
  • Координатно-шлифовальный станок модели JG-1010G имеет двухколонную конструкцию с изготовленным из гранита основанием, который хорошо известен своими превосходными вибропоглощающими свойствами, низкой теплопроводностью и коррозионной стойкостью, что благоприятно сказывается на точности станка и шероховатости обработки детали;
  • На жесткость и точность станка так же влияют установленные прямые привода управления координатами X, Y и W;
  • Шариковинтовые пары класса C1 имеют предварительное натяжение, что эффективно повышает жесткость и предотвращает деформации во время эксплуатации;
  • Японские линейные направляющие фирмы NSK класса P4 обладают высокой несущей способностью. Ширина направляющих составляет 45 мм. Установлены на трех осях - X, Y, Z. Имеют большую площадь контакта и меньше подвержены деформациям. Направляющие обладают высокой жесткостью, устойчивостью к вибрациям и обеспечивают максимальную скорость перемещений до 24 м/мин;
  • Подача по оси Z осуществляется посредством линейного двигателя, который обеспечивает быстрое перемещение рабочего инструмента, жесткость, моментальное ускорение и отсутствие люфтов. Это не только упрощает конструкцию, но и способствует быстрой и прецизионной обработке.
    Кроме того, две дополнительные антивибрационные подушки немецкого производства, установленные внутри, так же способствуют получению точности и качества обработки;
  • Точность позиционирования ± 0,0015 мм;
  • Повторяемость ± 0,001 мм;
  • На станки устанавливается система ЧПУ и сервопривода японской компании FANUC.

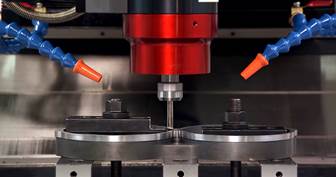

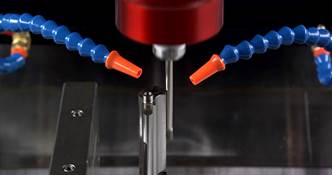

ВОЗМОЖНОСТИ ОБРАБОТКИ:

Возвратно-поступательная шлифовка
Обкатка по контуру с возвратно-поступательным движением

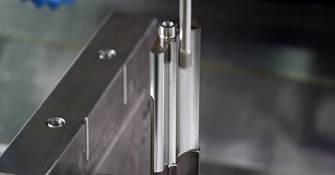

Шлифовка внутреннего отверстия
Шлифовка по внутреннему контуру

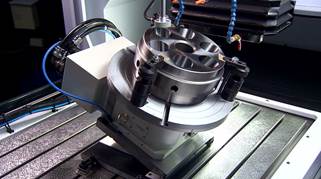

Шлифовка с применением управляемого поворотного стола (4-я ось)


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Мини разъем S75 x 4;
  • Мини разъем S95 x 4;
  • Мини разъем S125 x 4;
  • Болт M12*50L x 4;
  • Болт M12*75L x 4;
  • Болт M12*100L x 4;
  • Болт M12*125L x 4;
  • Болт M12*150L x 8;
  • Гайка M12 x 8;
  • Инструмент для обслуживания станка x 1;
  • Зажимной патрон 12*65L x 4;
  • Зажимной патрон 12*80L x 4;
  • Зажимной патрон 12*100L x 4;
  • Рамный индикатор x 2;
  • Бак для СОЖ x 1;
  • Электрический лубрикатор x 1;
  • Охладитель x 1;
  • Шлифовальный инструмент CBN (кубический нитрид бора) x 1;
  • Наушники x 1;
  • Освещение x 1;
  • Индикатор x 1.
Модель  JG-510CM JG-1270CM JG-1010G
Перемещения
Ось X, мм
500  1200  1000
Ось Y, мм 300  700  1000
Ось Z, мм 100  100  250
Ось W, мм 340  360  400
Стол
Размер стола (ДxШ), мм 700 x 340  1080 x 860  1200 x 1200
Нагрузка на стол, кг до 300  до 1000  до 1500
Рабочие параметры шлифовальной головки
Частота вращения шпинделя, об/мин 30 000
40 000
  60 000
30 000
40 000
  60 000
30 000
40 000
  60 000
Планетарная частота вращения, об/мин 5 ~ 200  5 ~ 200  5 ~ 200
Размер растачиваемого отверстия, мм 0,5 ~ 100  0,5 ~ 100  0,5 ~ 250
Максимальный ход по оси U, мм 35  30  30
Привода
X AXIS (Servo), кВт 1,4  (4 Нм) 3,0  (22 Нм) 4,0  (22 Нм)
Y AXIS (Servo), кВт 1,6  (8 Нм) 3,0  (22 Нм) 4,0  (22 Нм)
W AXIS (Servo), кВт 1,4  (4 Нм) 1,6  (8 Нм) 1,6  (8 Нм)
Z AXIS, кВт 3,2  3,2  6,8
Cs AXIS, кВт 0,55
шпиндель
0,55
 шпиндель
0,55
шпиндель
U AXIS шаговый шаговый шаговый
Габаритные размеры
Длина, мм 2780  3392  4600
Ширина, мм 2733  2609  4000
Высота, мм 2675  3000  3600
Вес, кг 5010  7200  12 500
