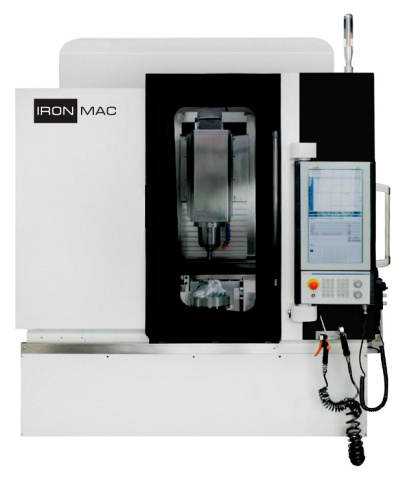

Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L

Код(ы) товара: МС 446614
Поделиться
  • Новинка
469 799 $
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
IMU-5X 600L

Тип 5-ти осевой обработки: наклонно-поворотный стол

Размер рабочего стола: Ø 400 мм

Мощность: 30 кВт

Вес: 15 000 кг

Преимущества
  • Русскоязычная система ЧПУ ЦТО CNC X5
  • Инструментальный магазин 48 позиций
  • Лазерная система измерения инструмента Hexagon
  • Оптические линейки по осям X / Y / Z - точность позиционирования 3 мкм
  • Скорость линейных перемещений X / Y / Z - 60 / 60 / 60 м/мин
Назначение

Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L обеспечивает комплексную* обработку корпусных изделий и заготовок в форме тел вращения сразу с пяти сторон за один установ.


* Фрезерные и сверлильные операции, зенкерование, растачивание, нарезание резьбы.

Станок выполняет высокоточную** обработку деталей из стали, алюминия, жаропрочных и нержавеющих сплавов.


** Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).

IRONMAC IMU-5X 600L - фрезерный обрабатывающий центр вертикального*** типа, который оснащен наклонно-поворотным столом с двумя опорами.


*** За счет высокой функциональности осуществляется обработка полного цикла, деталь не требует дальнейших доработок, что позволяет сократить время изготовления и себестоимость готовой продукции.
Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции:

  • инструментов и пресс-форм;
  • оснастки для производства пластика;
  • деталей аэрокосмической промышленности;
  • автокомпонентов.

Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Конструктивные особенности

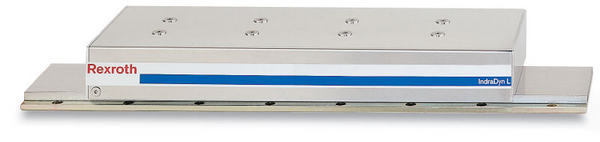

Линейние приводы по осям X / Y / Z Rexroth (Германия)
Линейные направляющие по осям X / Y / Z Heidenhain (Германия)

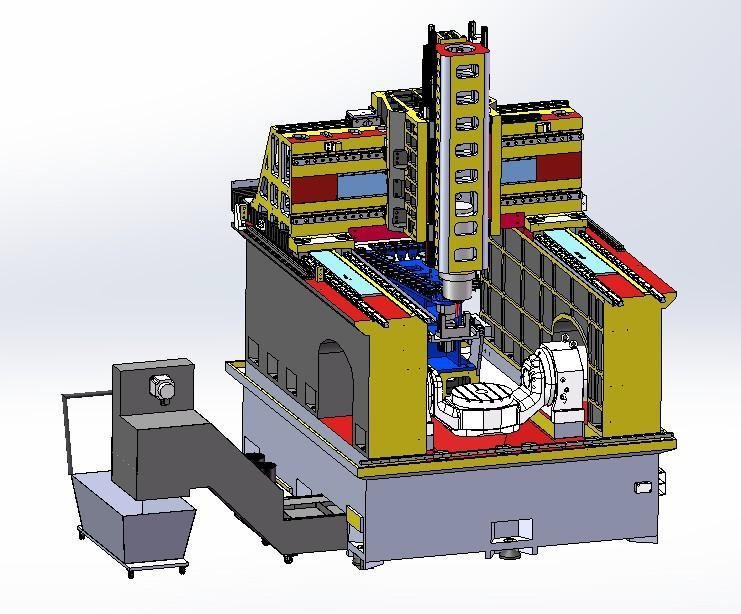

Конструкция станины проектируется методом конечных элементов FEA.

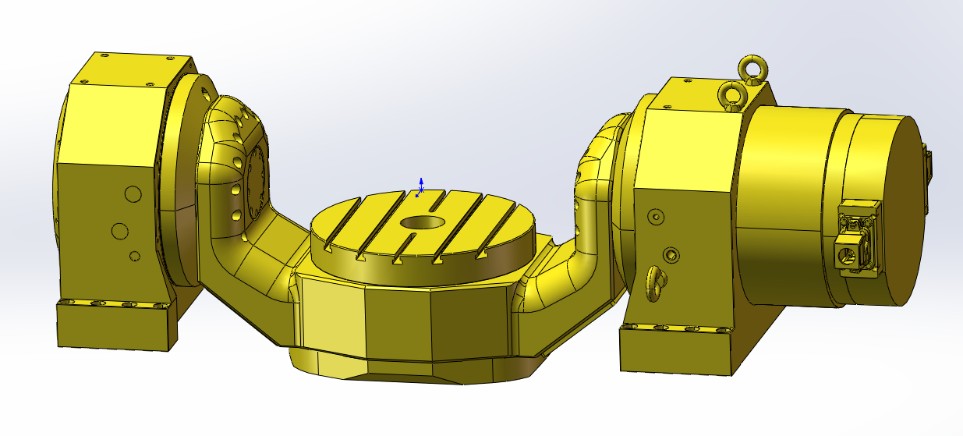

  • Крутящий момент оси A – 710/1300 Нхм , крутящий момент оси C — 320/600 Нхм
  • Максимальная нагрузка 300 кг

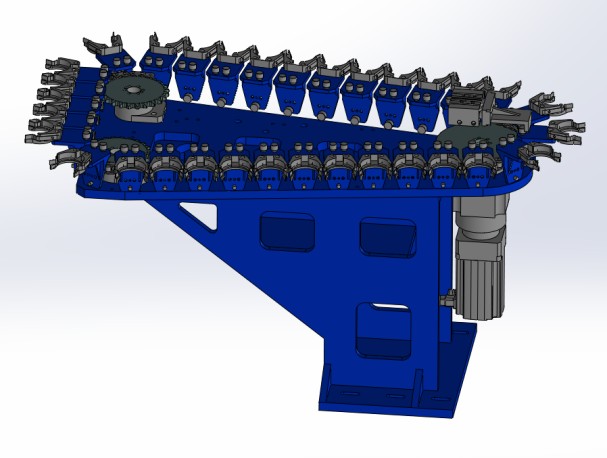

  • 32 шт. (стандарт)
  • 48 шт. (опционально)
  • инструмент весом до 8 кг, время смены инструмента 3,6 сек.
Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

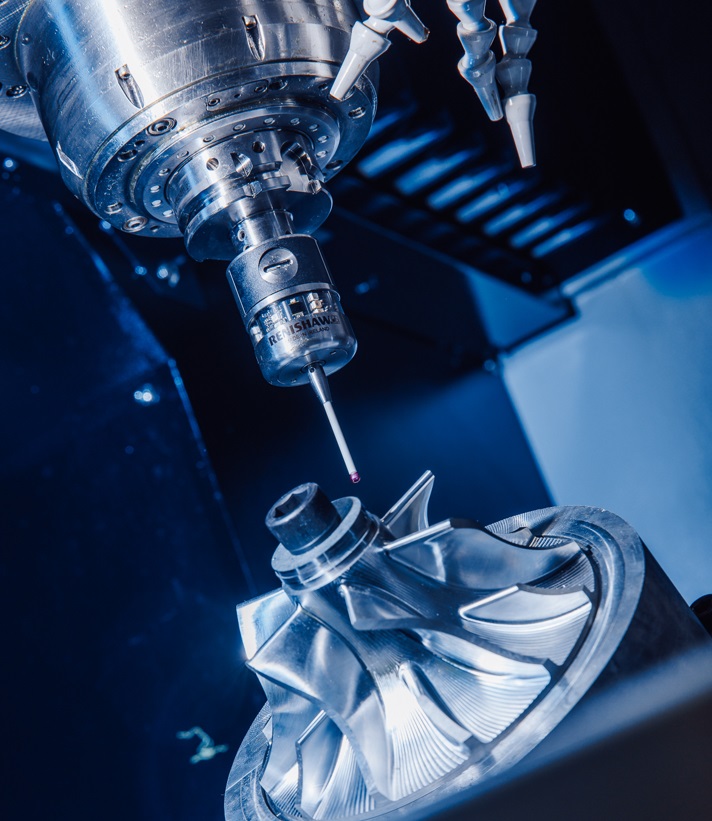

В стандартной комплектации станок оснащен системой измерения детали RENISHAW OMP-40.

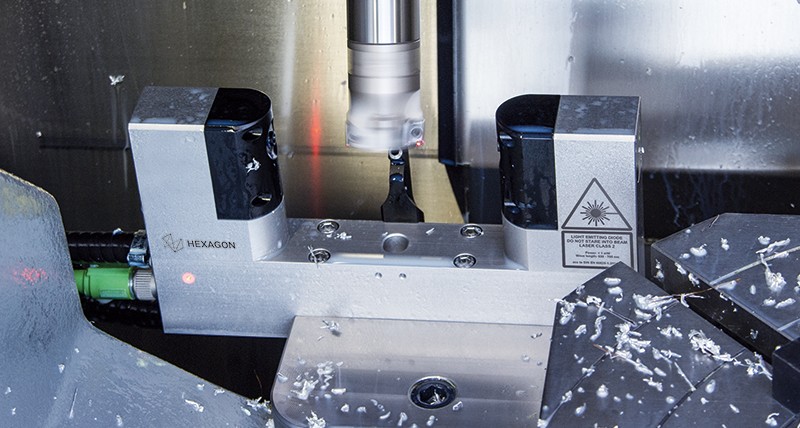

В стандартной комплектации станок оснащен лазерной системой измерения инструмента Hexagon

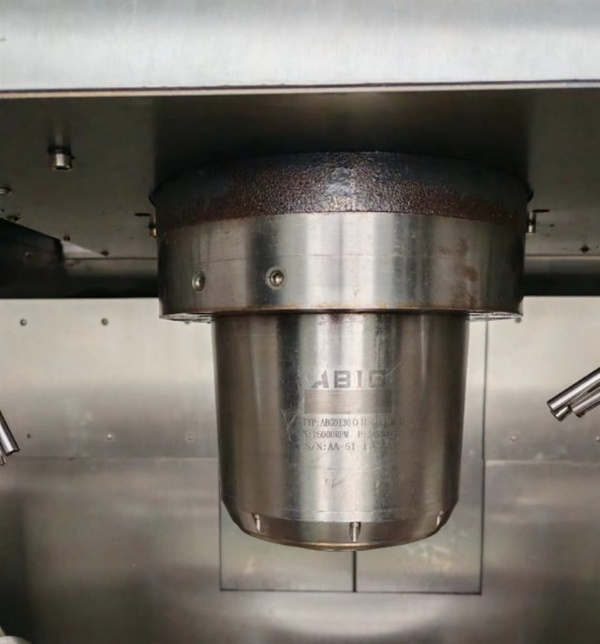

Прямой привод HSK-A 63 16 000 об/мин Abeco

CAM системы, совместимые: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

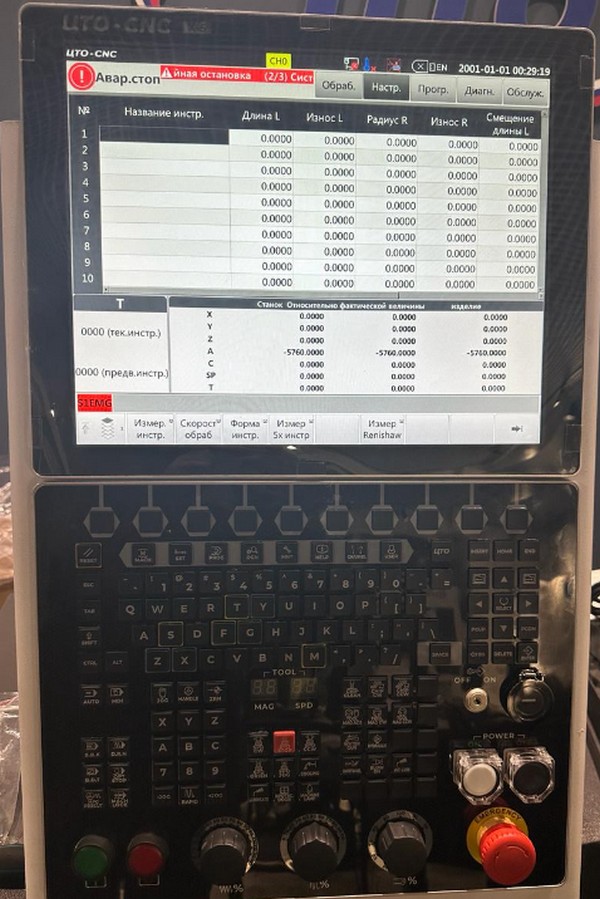

Система ЧПУ ЦТО CNC X5:

  • от 5 до 32 осей управления
  • 17-дюймовый цветной сенсорный ЖК-экран (опционально)
  • Внешний модуль ПЛК и ввода-вывода
  • Поддержка NCUC, Ethercat
  • 5 одновременно управляемых осей
  • 5-осевая функция RTCP
  • Автоматическая калибровка по 5 осям

Материал: панель из алюминиевого сплава
Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024
Сплайн-интерполяция
Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш
для удовлетворения индивидуальных потребностей пользователей.
Процессор: i7-5550U CORE двухъядерный 2,0 ГГц
Видеокарта: Intel HD Graphics 5500
USB: 8 USB, 4 USB 3.0 и 4 USB 2.0
Системная память: 8G, максимальное расширение до 16G

Система оснасток HSK была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.

Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.

Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.

DIN 69893-1:

  • Патрон изготовлен из жаропрочной стали;
  • Термообработан до 54-2 HRC;
  • Для инструмента из быстрорежущей стали и твердого сплава;
  • Под хвостовик с допуском h6;
  • Точная балансировка с помощью балансировочных болтов.

Важнейшие свойства HSK-A63:

  1. Биение < 0,003 мм;
  2. Высокое усилие зажима, благодаря глубокому зажиму в зажимном отверстии;
  3. Короткая фаска;
  4. Динамичная форма: усиленный хвостовик для длинных термопатронов;
  5. Резьбовые отверстия для балансировки болтами.
Стандартная комплектация
X / Y / Z Линейные моторы (Bosch Rexroth)
X / Y / Z Роликовые направляющие (Bosch Rexroth)
Водяное охлаждение (шпиндель + DD привод поворотного стола)
Масляное охлаждение на лиейных приводах

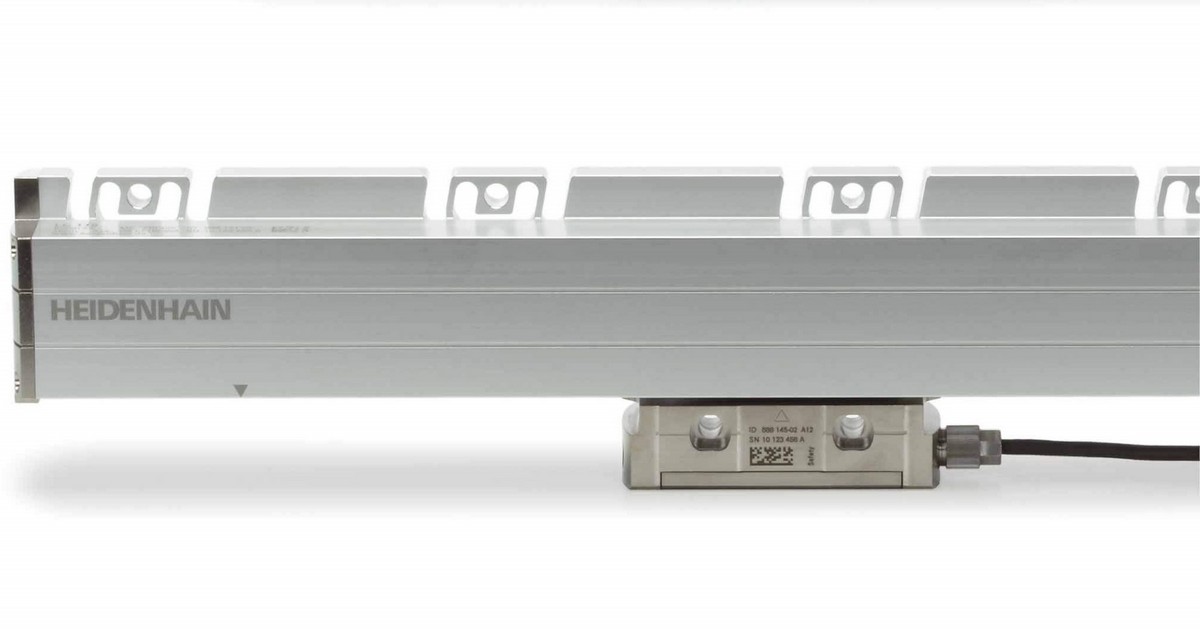

Оптические линейки (HEIDENHAIN)

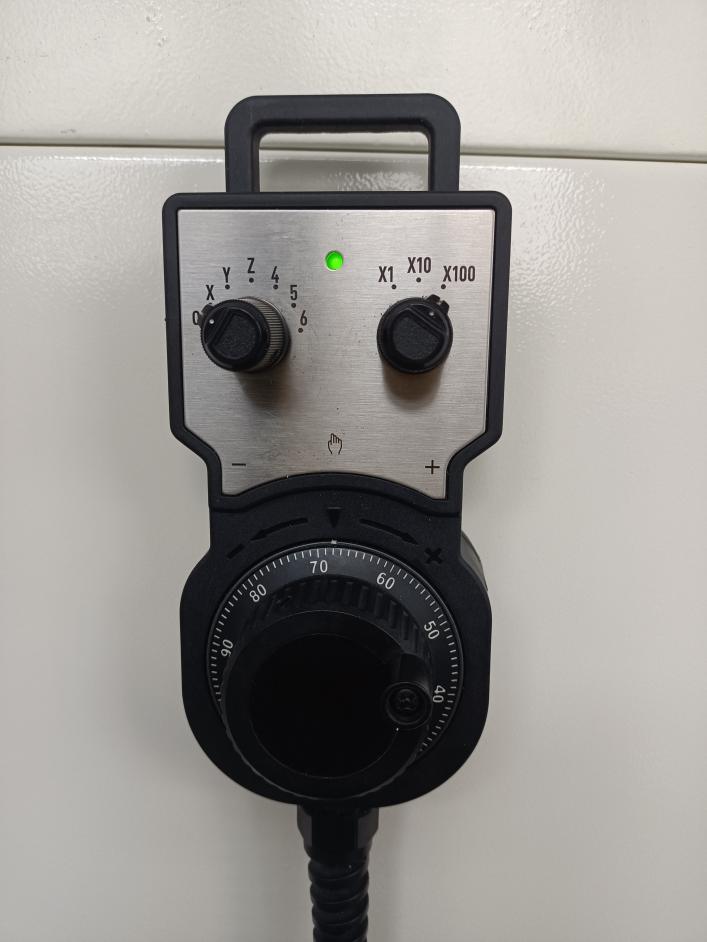

Ручной маховичок
Пневматические компоненты (SMC)
Электрокомпоненты (Schneider)
Трансформатор

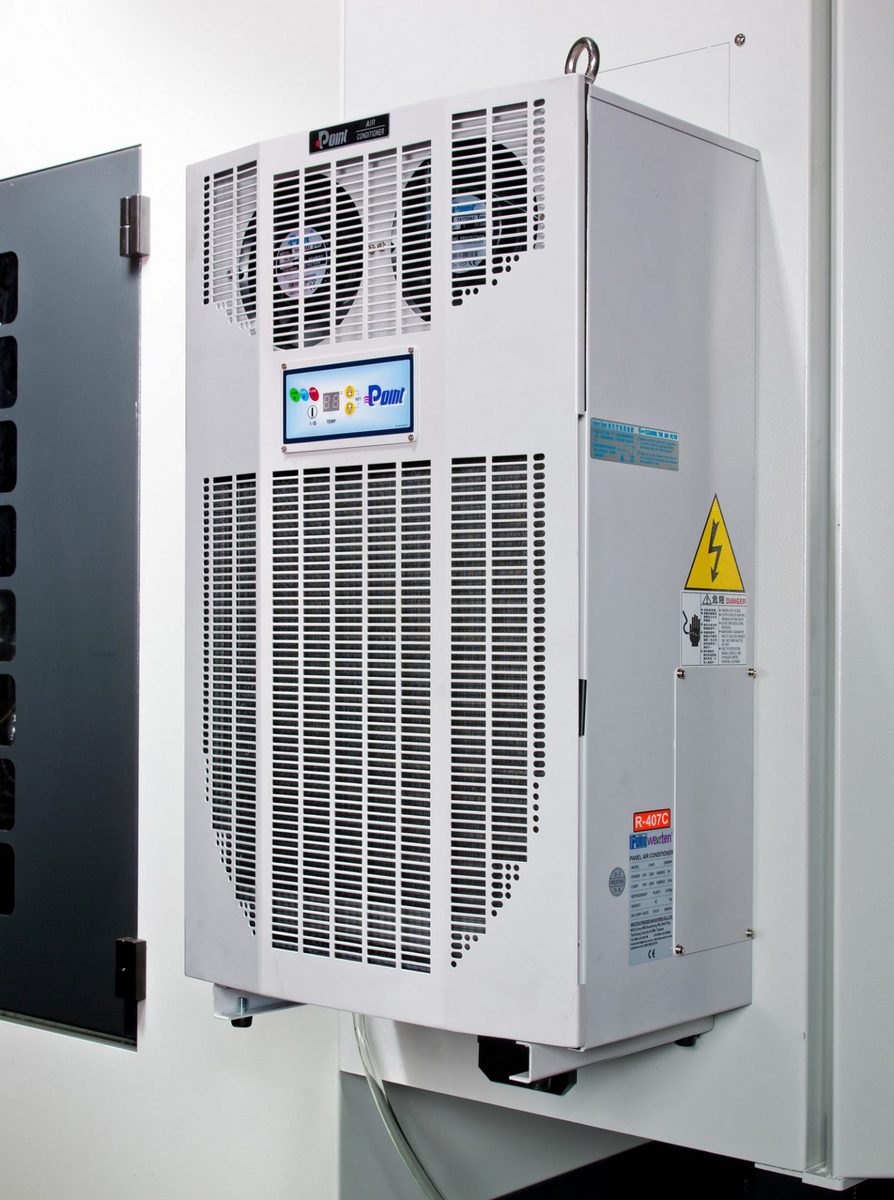

Кондиционер электрошкафа
Централизованная система смазки
Пакет для 5-ти осевой обработки

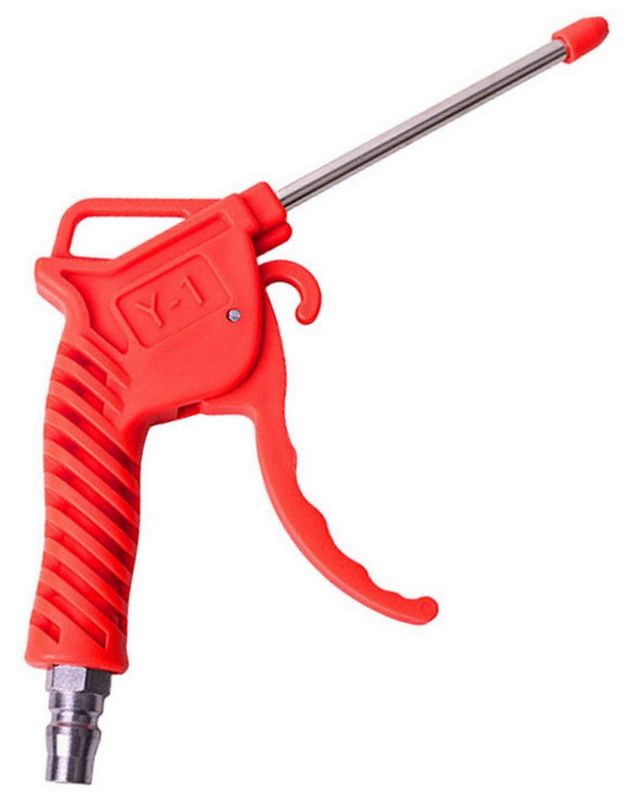

Воздушный пистолет

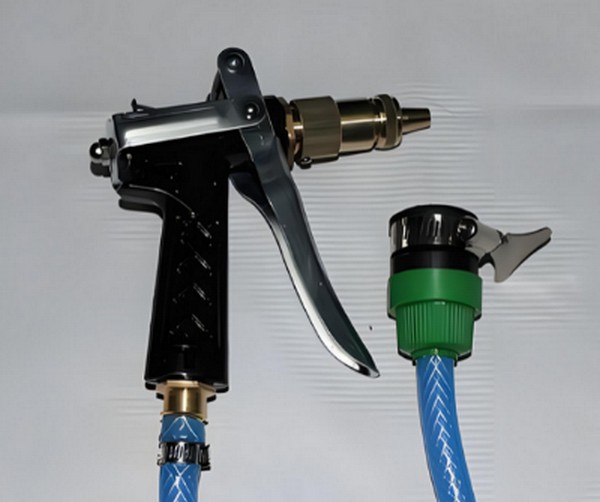

Пистолет СОЖ
Сигнальная лампа
Охлаждение линейных приводов
Защита шпинделя от перегрузки

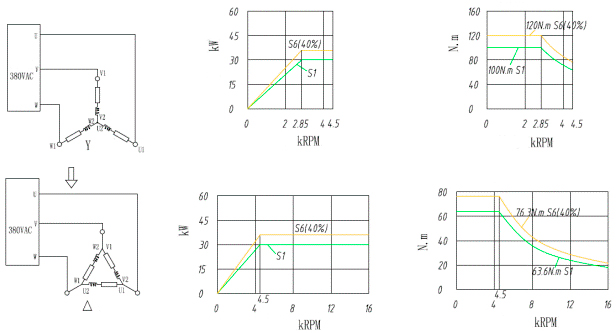

Диаграмма мощности и момента - мотор Alpha

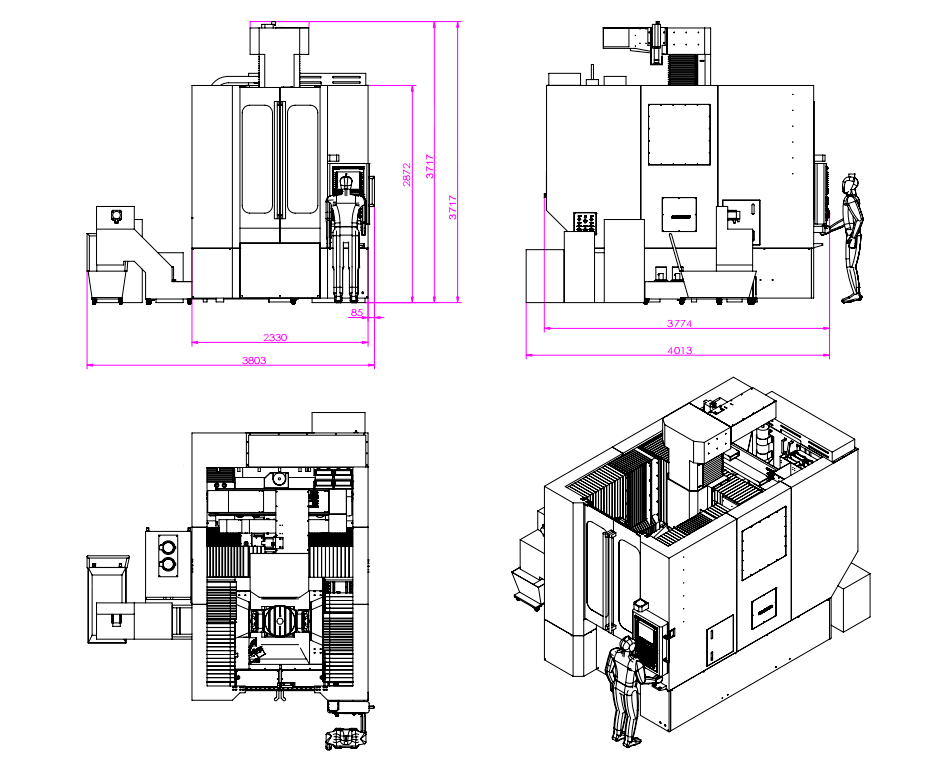

Габаритные размеры

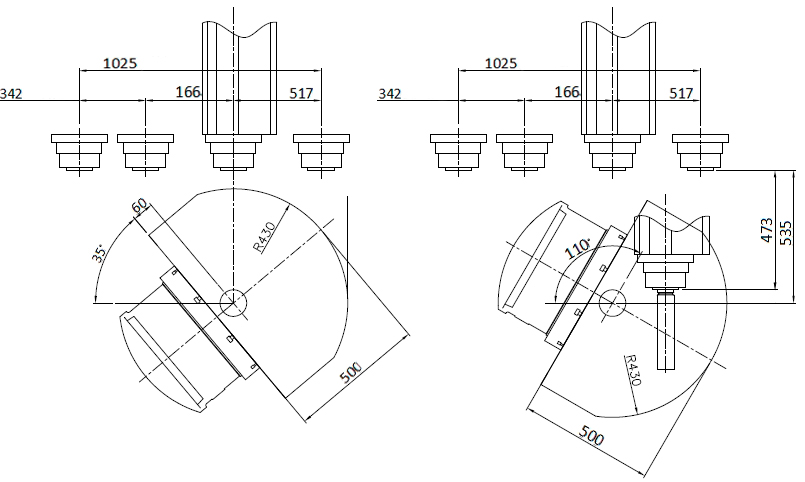

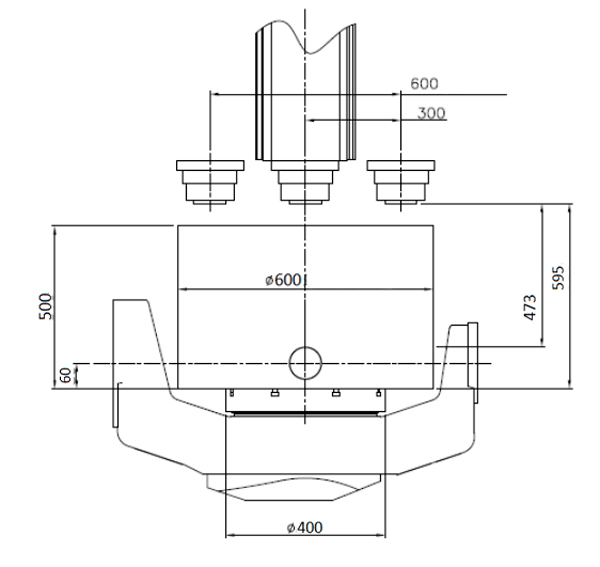

Рабочие параметры обработки
