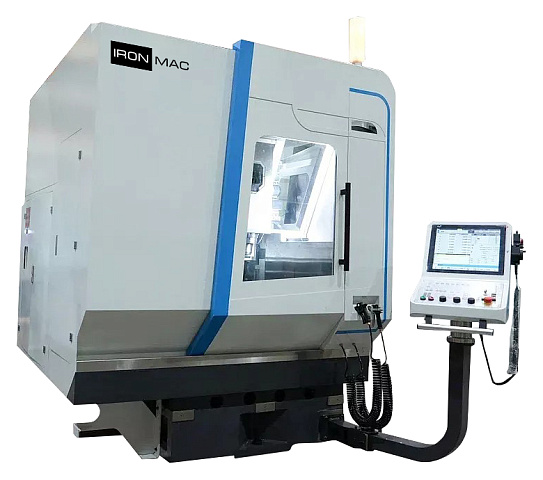

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 PRO

Код(ы) товара: МС 403816, МС 403815
Поделиться
От 189 706 $
В наличии

При покупке 5-ти осевых станков в подарок идет:

- Обучение в ЦТО для 2-х человек
- Шеф-монтаж и инструктаж
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 24 месяца
Самая большая
IRONMAC
Китай
Модели серии:
IMU-5X 400 PRO IMU-5X 400 PRO + CTS30

Тип 5-ти осевой обработки: наклонно-поворотный стол

Размер рабочего стола: Ø 400 мм

Мощность: 20 кВт

Вес: 7600 кг

Преимущества
  • Обработка деталей до 550 мм
  • Полноценная 5-ти осевая обработка
  • Портальная конструкция. Перемещения X / Y / Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А.
  • Прямой привод поворотно-наклонного стола

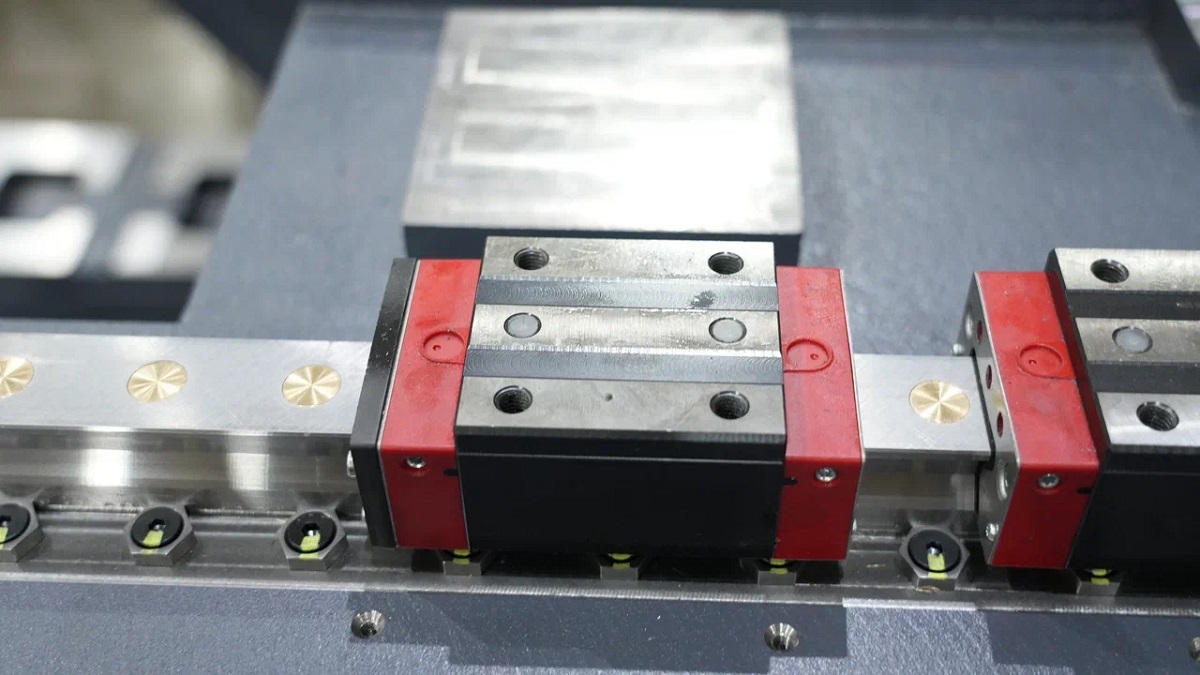

  • Высокоточные линейные направляющие Schneeberger
Назначение

Фрезерные обрабатывающие центры IRONMAC IMU-5X 400 PRO предназначены для высокоточной обработки* корпусных заготовок, тел вращения с 5-ти разных сторон за один установ.


* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).

Возможности оборудования позволяют работать с заготовками из стальных, алюминиевых, жаропрочных и нержавеющих сплавов с максимальной производительностью** фрезерования до 550 см3/мин.


** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 400 PRO до 20 000 об/мин при скорости подачи до 10 000 мм/мин.

Станок представляет собой фрезерный обрабатывающий центр вертикального типа*** с наклонно-поворотным столом с 2-мя опорами.


*** Вертикальные центры выполняют большое количество операций: фрезеровку, нарезку резьбы, сверление и расточку, поэтому ими можно легко заменить несколько единиц другой техники и сэкономить финансовые ресурсы предприятия.
Область применения

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей:

  • машиностроение;
  • производство инструментов и пресс-форм;
  • контрактное изготовление деталей;
  • пищевая промышленность;
  • агротехническое машиностроение;
  • оснастка для производства пластика;
  • детали для аэрокосмической промышленности;
  • компоненты автомобильной отрасли;
  • энергетическая промышленность;
  • судостроение;
  • железнодорожная промышленность;
  • опытное и исследовательское машиностроение.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Военная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Конструктивные особенности

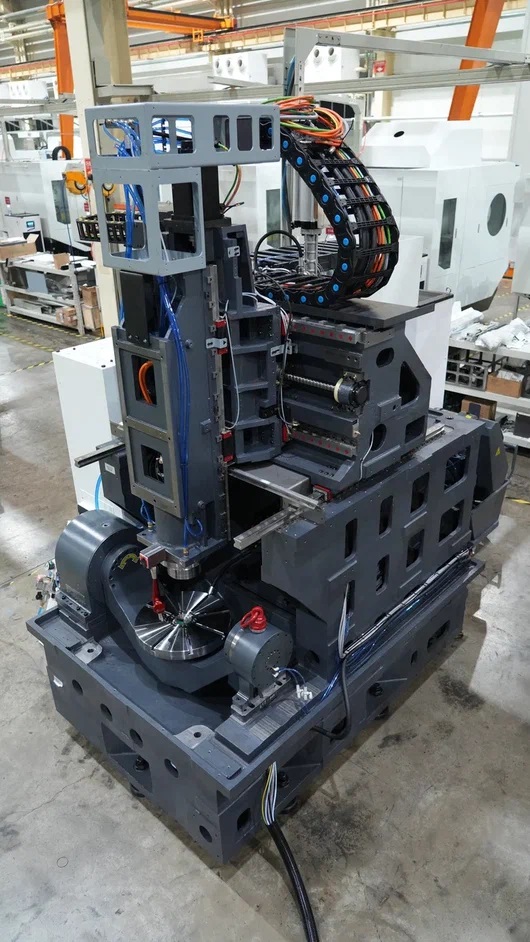

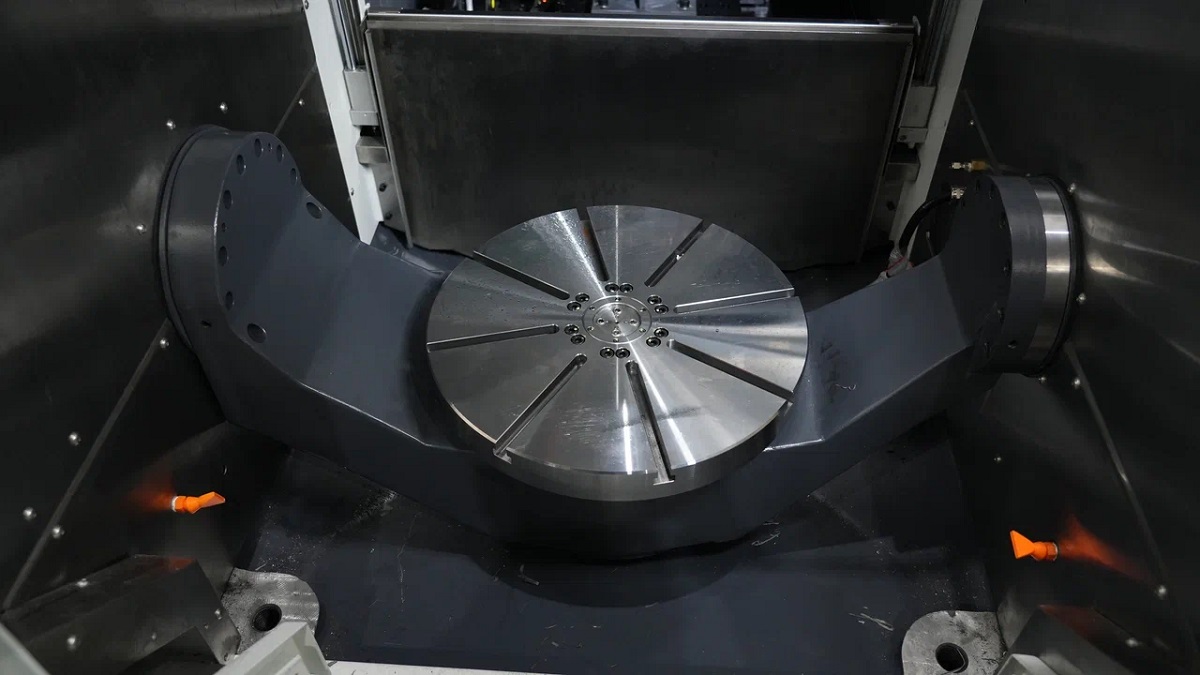

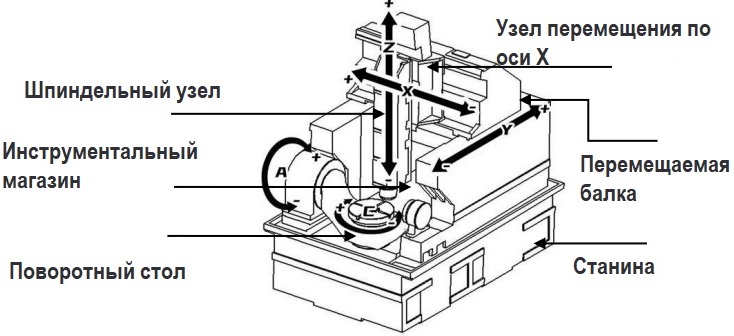

В серии IMU-5X-400PRO используется портальная конструкция. Перемещения X, Y, Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А. Для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.

Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.

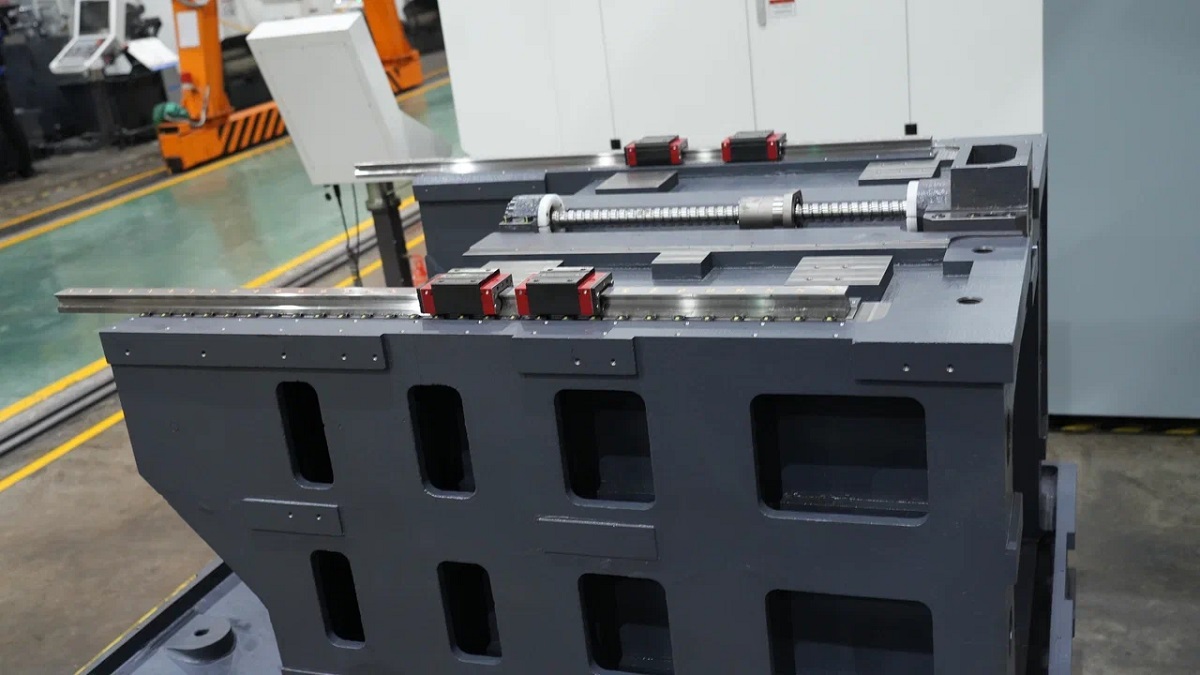

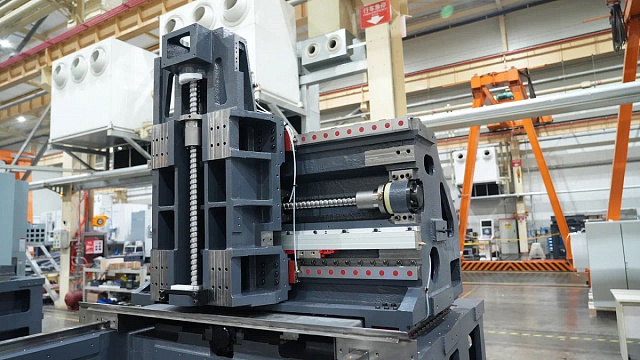

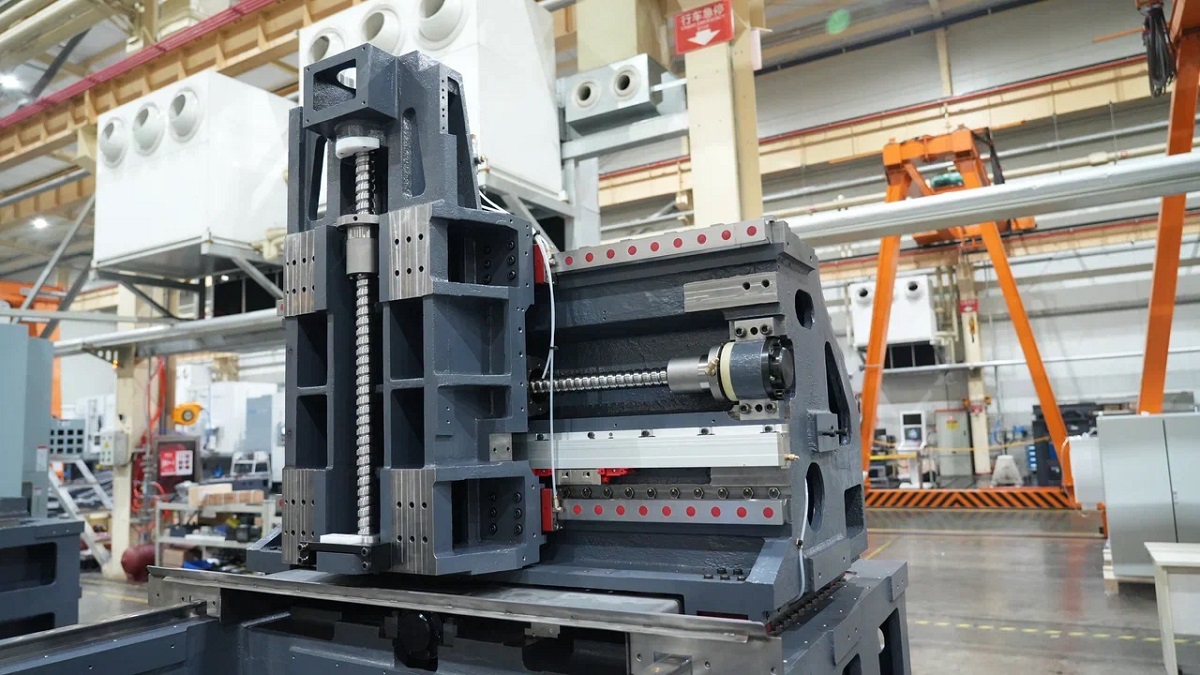

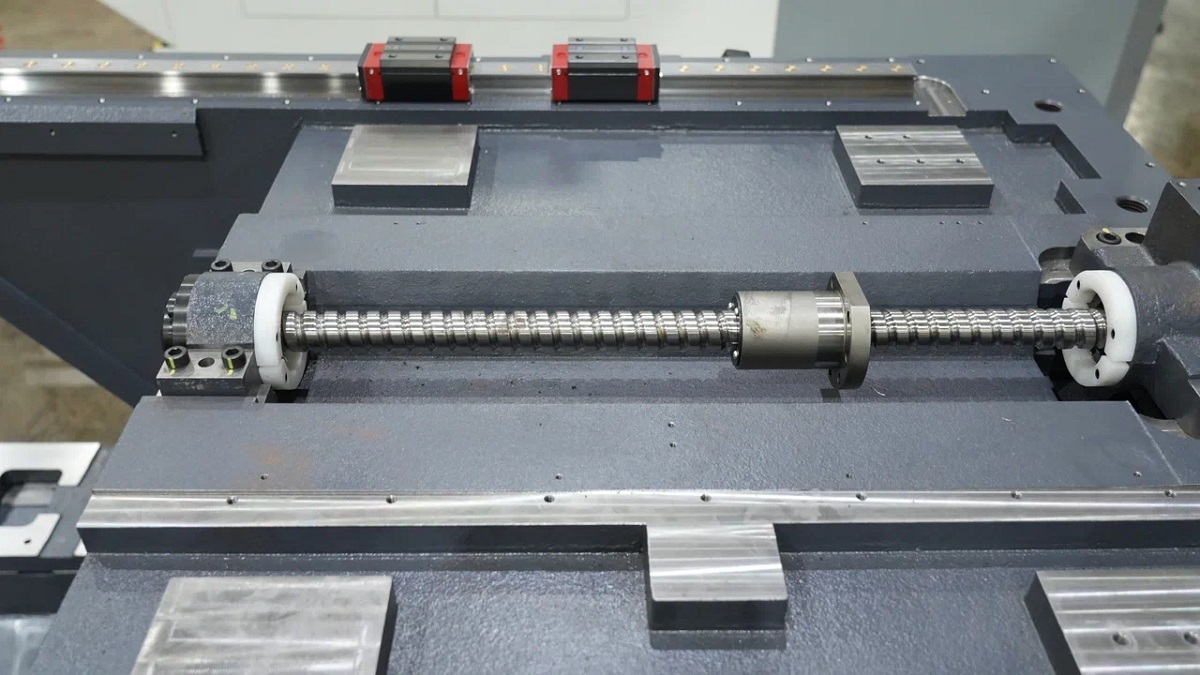

Оптимизированная конструкция станины портального типа. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.

Прямые приводы станков обладают рядом достоинств:

  • обеспечивают стабильность угловой скорости (на него не передаются вибрации двигателя);
  • имеют малое время разгона и торможения;
  • низкий уровень шума;
  • тепло от двигателя не передаётся на узел.

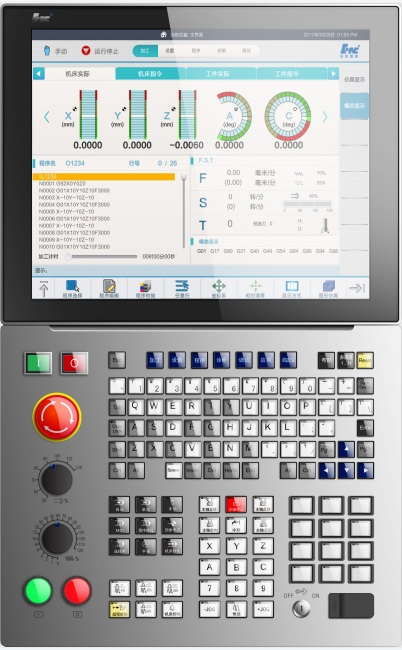

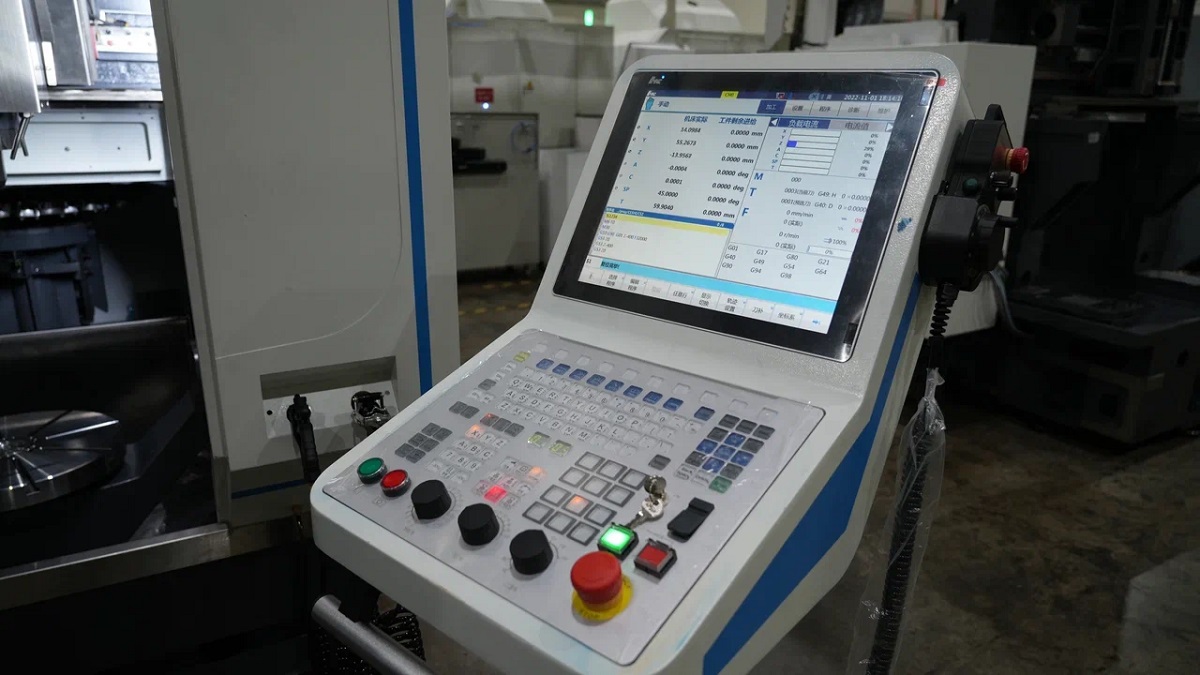

  • 5 - 32 оси управления;
  • 17-дюймовый цветной сенсорный ЖК-экран (опционально);
  • Внешний модуль ПЛК и ввода-вывода;
  • Поддержка NCUC, протокола шины Ethercat;
  • 5 одновременно управляемых осей;
  • 5-осевая функция RTCP;

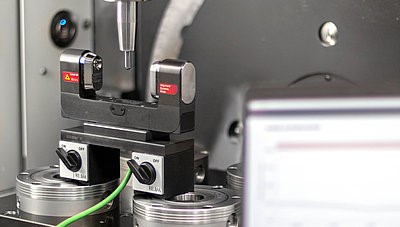

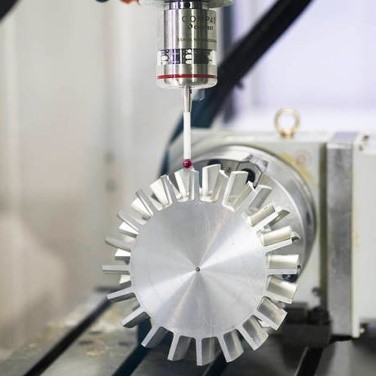

  • Автоматическая калибровка по 5 осям;
  • Поддержка двухканального управления (опционально);
  • Материал: панель из алюминиевого сплава;
  • Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;
  • Сплайн-интерполяция;
  • Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
  • Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
  • Видеокарта: Intel HD Graphics 5500;
  • USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;
  • Жесткий диск: 128G;
  • Системная память: 8G, максимальное расширение до 16G;
  • Сеть: 2 порта LAN.
Комплектация
Стандартная
Пневматическая система
Электрический кабинет с корзиной
Система охлаждения шпинделя и поворотно-наклонного стола
Система подачи СОЖ
Замок-блокиратор на время обработки
Верхний люк
Пневмоканалы на рабочем столе

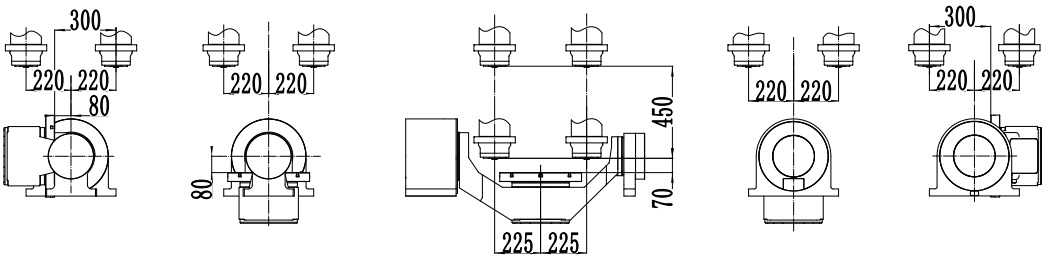

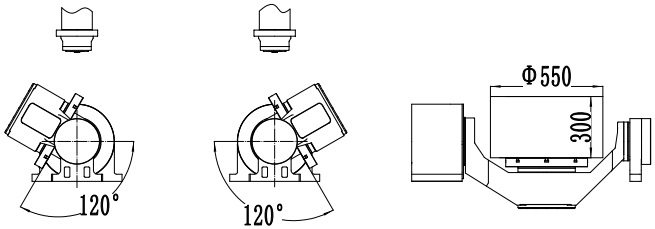

Рабочая зона

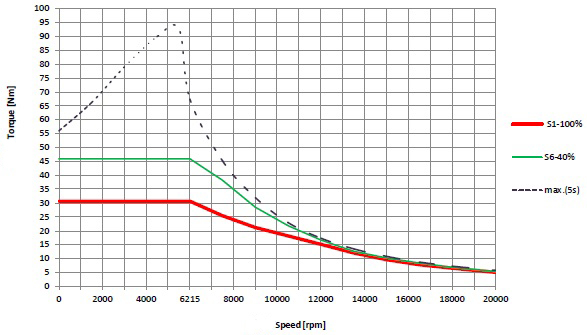

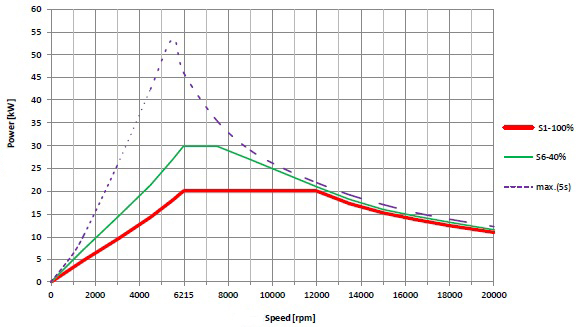

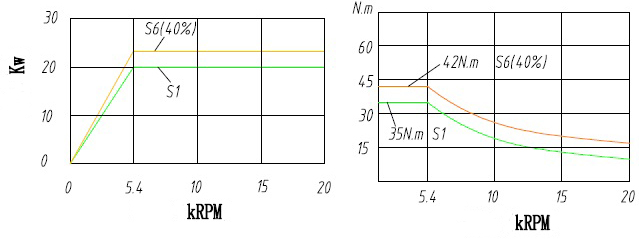

Диаграмма мощности и крутящего момента шпинделя HAOZHI, 20 000 об/мин
Диаграмма мощности и крутящего момента шпинделя AEBIG, 20 000 об/мин
